8-2 ENGINE REMOVAL/INSTALLATION

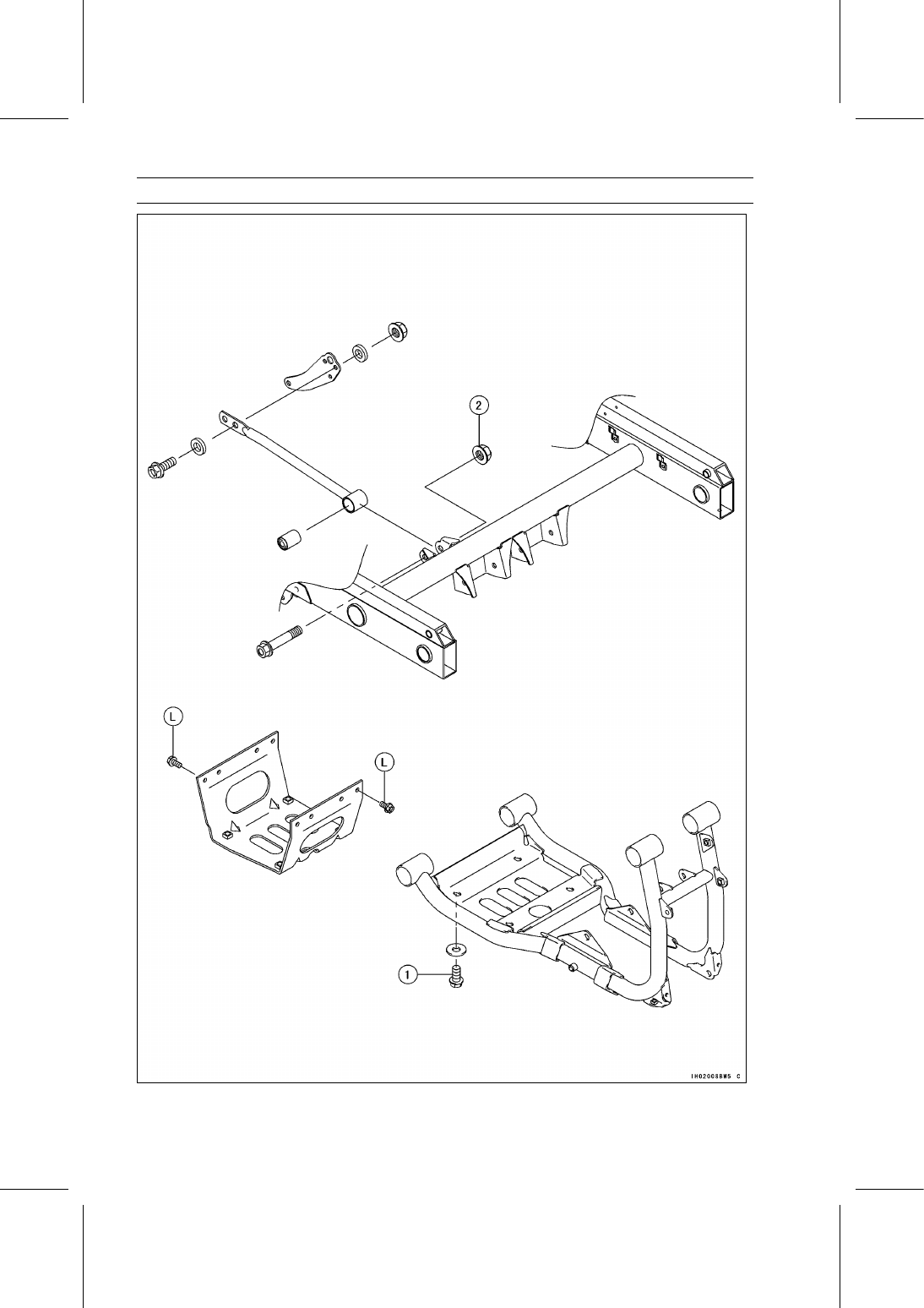

Exploded View

ENGINE REMOVAL/INSTALLATION 8-3

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1

Engine Mounting Bolts

44

4.5

32

2

Stay Rod Rear Nut

88

9.0

65

L: Apply a non-permanent locking agent.

8-4 ENGINE REMOVAL/INSTALLATION

Special Tool

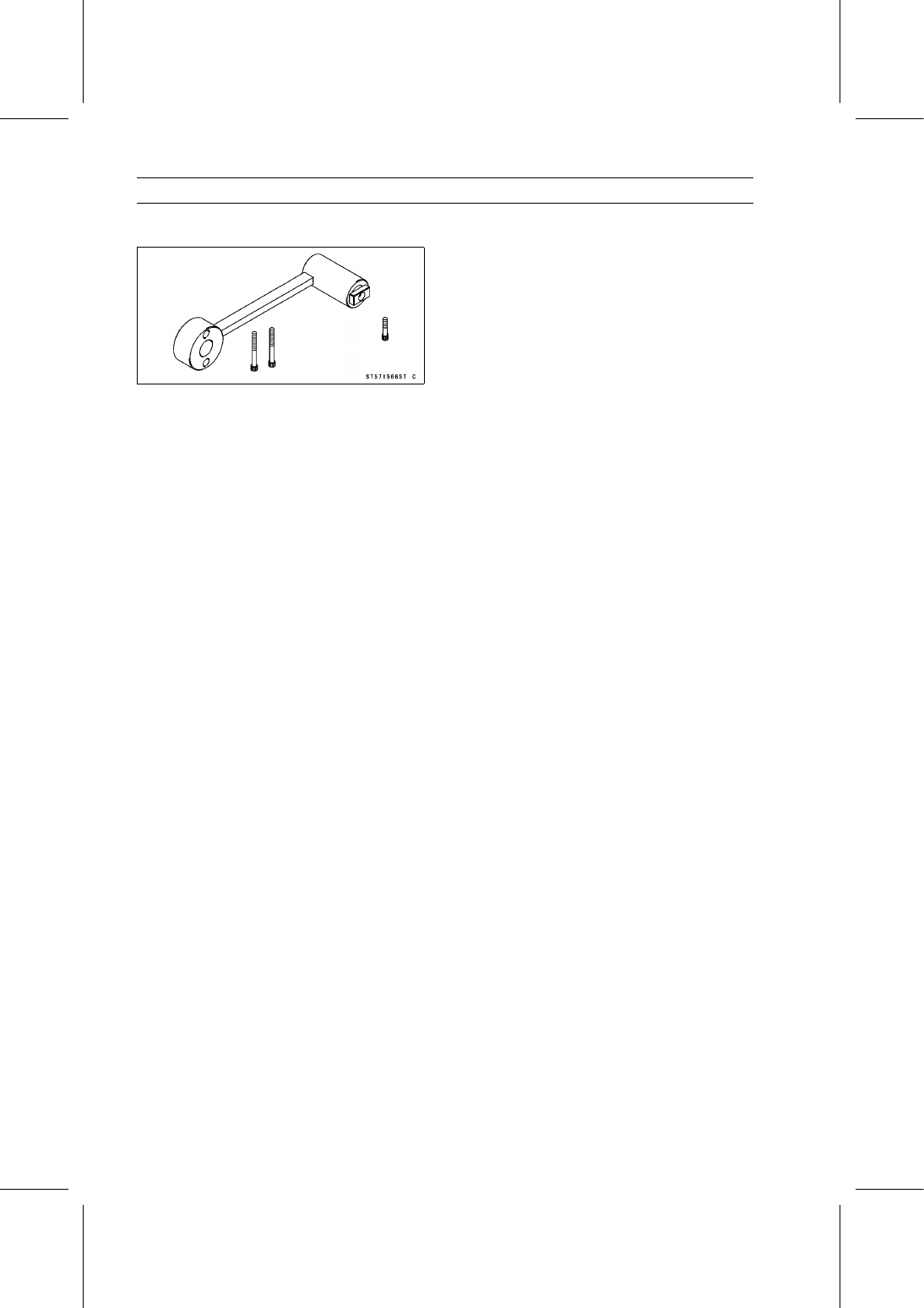

Assembly Jig:
57001-1566

ENGINE REMOVAL/INSTALLATION 8-5

Engine Removal/Installation

Engine Removal

•

Disconnect the battery cables (see Battery Removal in the
Electrical System chapter).

•

Drain:

Engine Oil (see Engine Oil and/or Oil Filter Change in
the Periodic Maintenance chapter)
Coolant (see Coolant Change in the Periodic Mainte-
nance chapter)

○

Drain the coolant from the cylinder head if necessary (see
Cylinder Head Removal in the Engine Top End chapter).

•

Remove:

Cargo Bed (see Cargo Bed Removal in the Frame chap-
ter)
Torque Converter Case (see Torque Converter Case Re-
moval in the Converter System chapter)

•

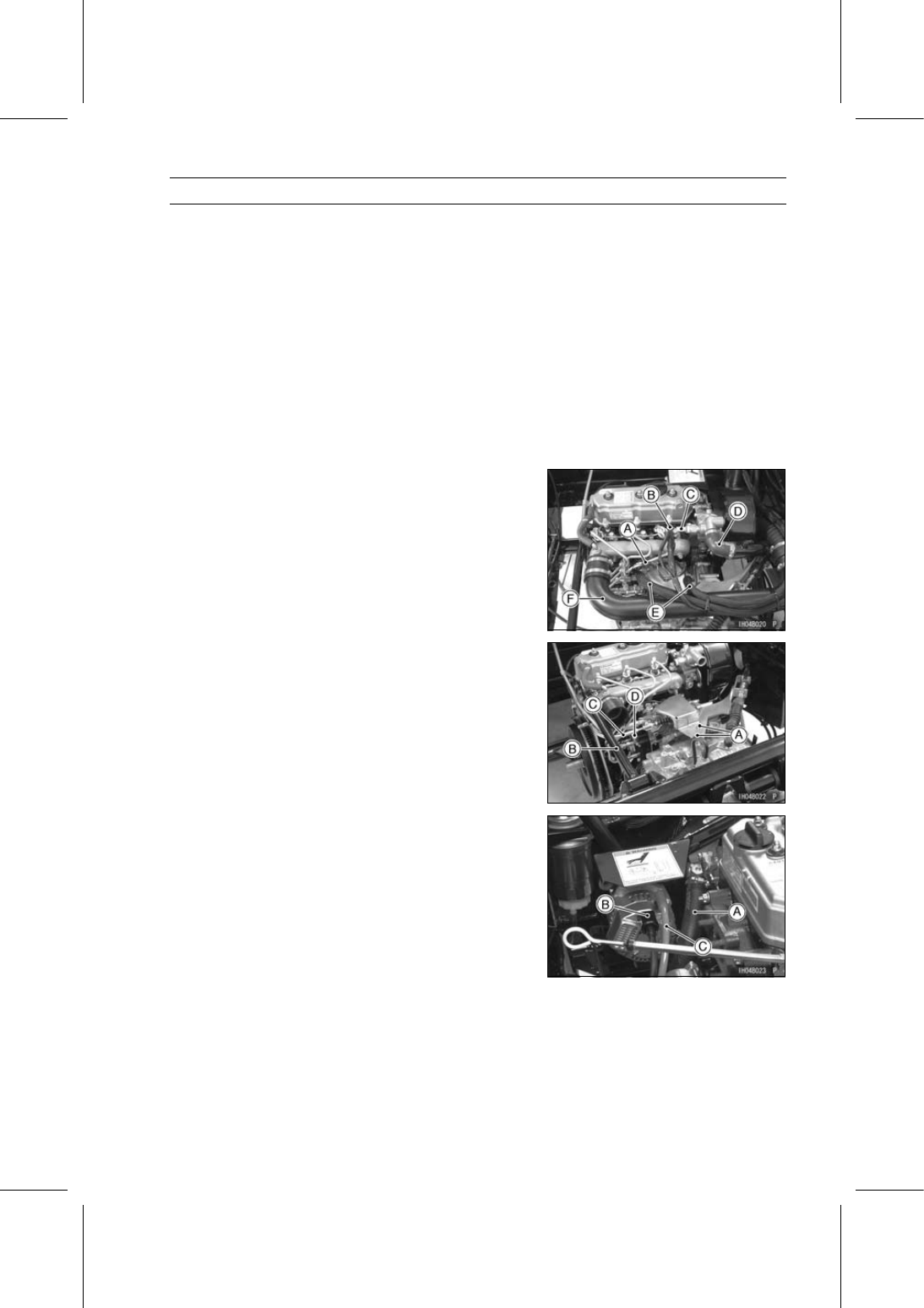

Disconnect:

Oil Pressure Switch Lead Connector [A]
Glow Plug Lead [B]
Coolant Temperature Switch Lead Connector [C]

•

Remove:

Water Hose [D]
Fuel Hoses [E]
Air Duct [F] (see Fuel Pipe Removal in the Fuel System
chapter)

•

Remove:

Bracket Bolts [A]
Engine Mount Stay [B]
Throttle Cable End Rod [C]
Fuel Cut Solenoid Lead Connector [D]

•

Remove:

Water Hose [A]
Alternator Lead Connector [B]
Alternator Cable [C]
