3-34 FUEL SYSTEM

Fuel Tank

•

Replace the nut [G] with a new one.

•

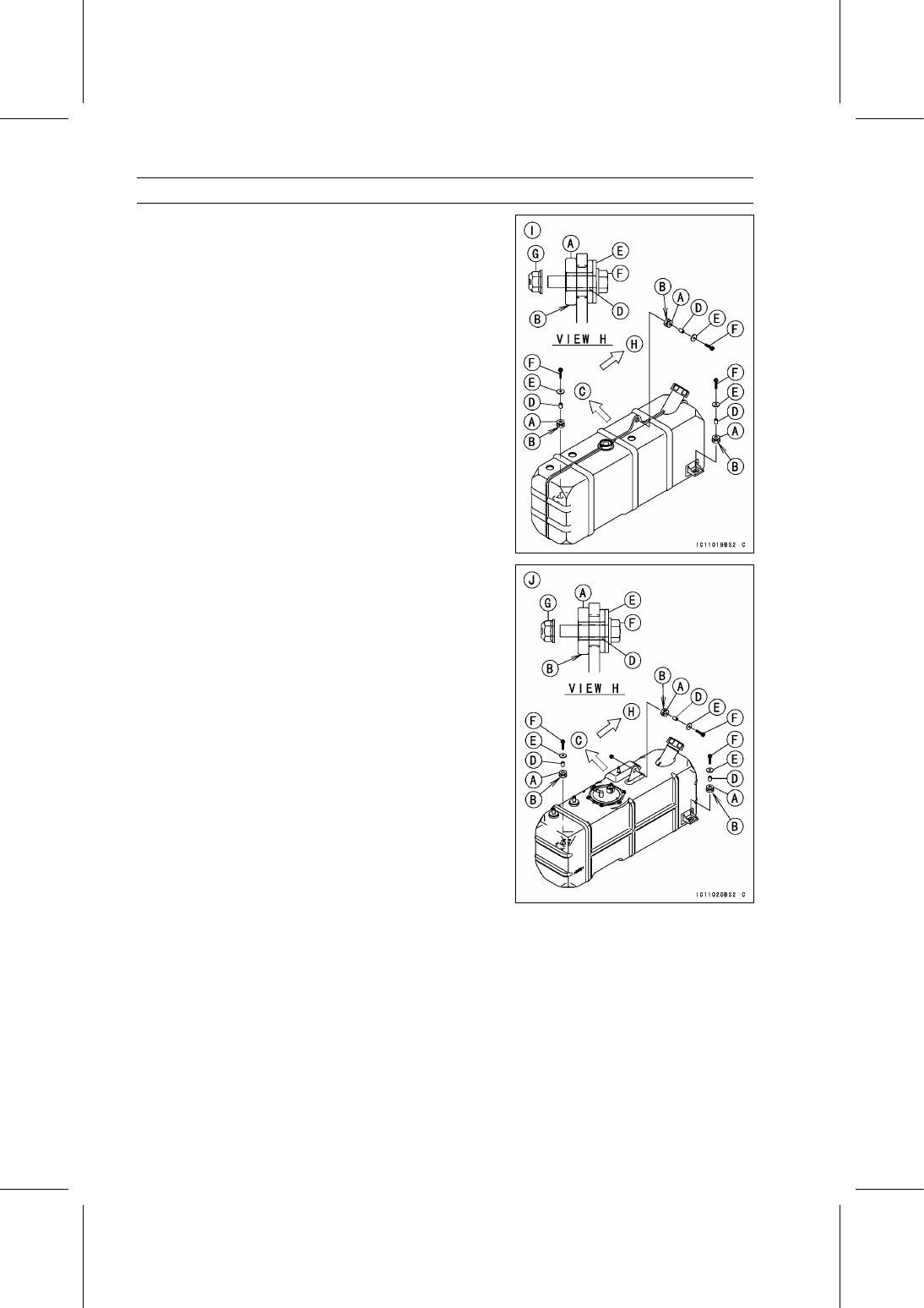

Install the dampers [A] in the fuel tank as shown in the
figure.

Thicker Side [B]
Front Side [C]
Collars [D]
Washers [E]
Bolts [F]
Nut
[I] KAF950G9

∼ GC/HA

[J] KAF950GD

FUEL SYSTEM 3-35

Fuel Tank

•

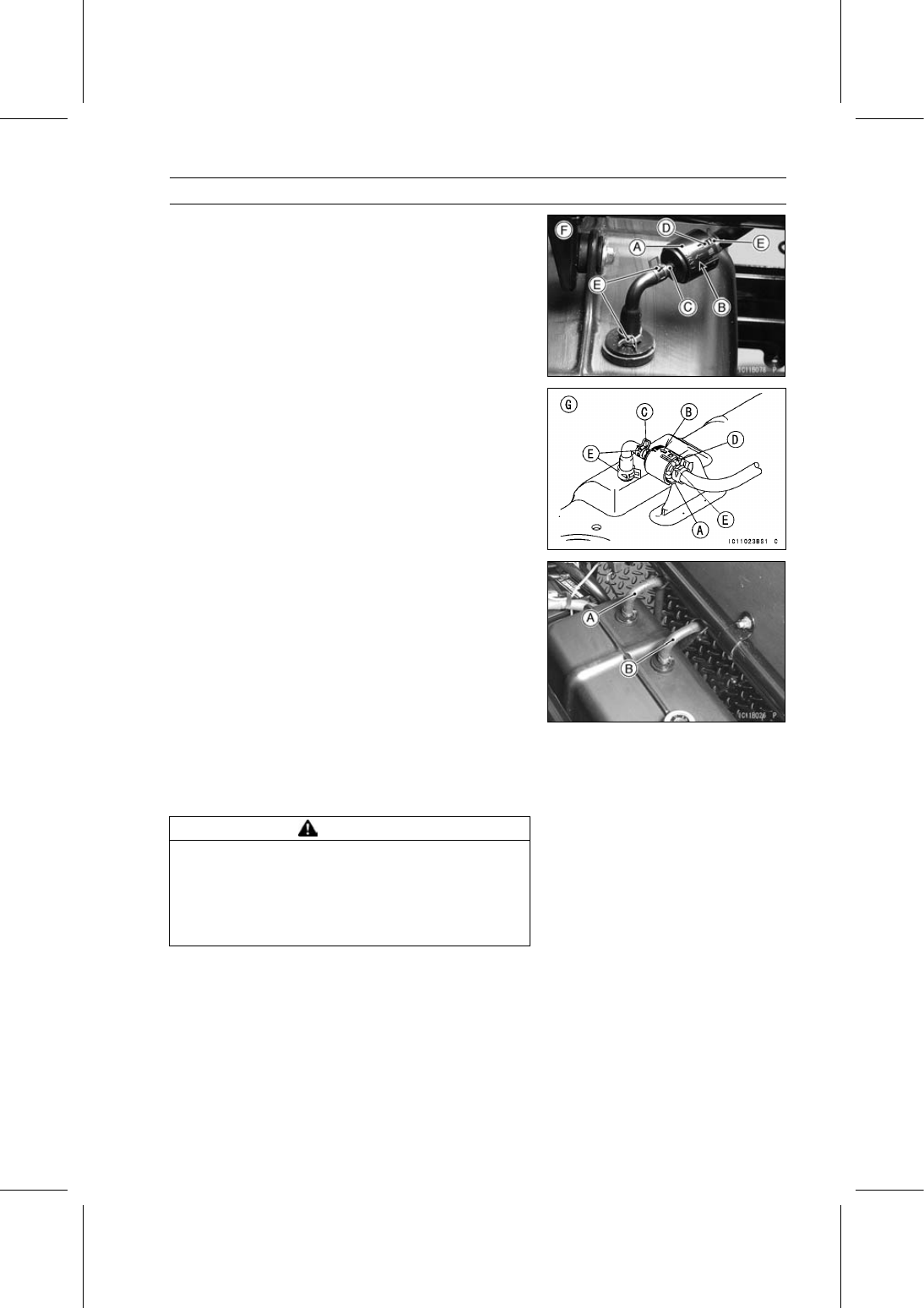

Install the check valve [A] so that the arrow [B] faces fuel
tank.

Black Color [C]
Blue Color [D]

•

Install the clamps [E].

[F] KAF950G9

∼ GC/HA

[G] KAF950GD

•

Install:

Fuel Return Hose [A] and Clamp
Fuel Output Hose [B] and Clamp

•

Run the fuel hoses and air vent hose correctly (see Cable,
Wire, and Hose Routing section in the Appendix chapter).

•

Install the removed parts (see appropriate chapters).

Fuel Tank Cleaning/Inspection

WARNING

Gasoline and low flash-point solvents can be
flammable and/or explosive and cause severe
burns. Clean the tank in a well-ventilated area, and
take care that there are no sparks or flame any-
where near the working area. Do not use gasoline
or low flash-point solvents to clean the tank.

3-36 FUEL SYSTEM

Fuel Tank

•

Remove the fuel tank and drain it.

•

Remove:

Fuel Level Gauge (KAF950G9

∼ GC/HA, see Fuel Level

Gauge Removal)
Fittings [A], Seals [B] and Fuel Hoses [C]

•

Pour some high flash-point solvent into the fuel tank and
shake the tank to remove dirt and fuel deposits.

•

Pour the solvent out of the tank.

•

Dry the tank with compressed air.

•

Visually inspect the following items for any damage.

Fuel Tank Cap Gasket
Fuel Level Gauge Gasket (KAF950G9

∼ GC/HA)

Seals

Replace the gaskets if they are damaged.

○

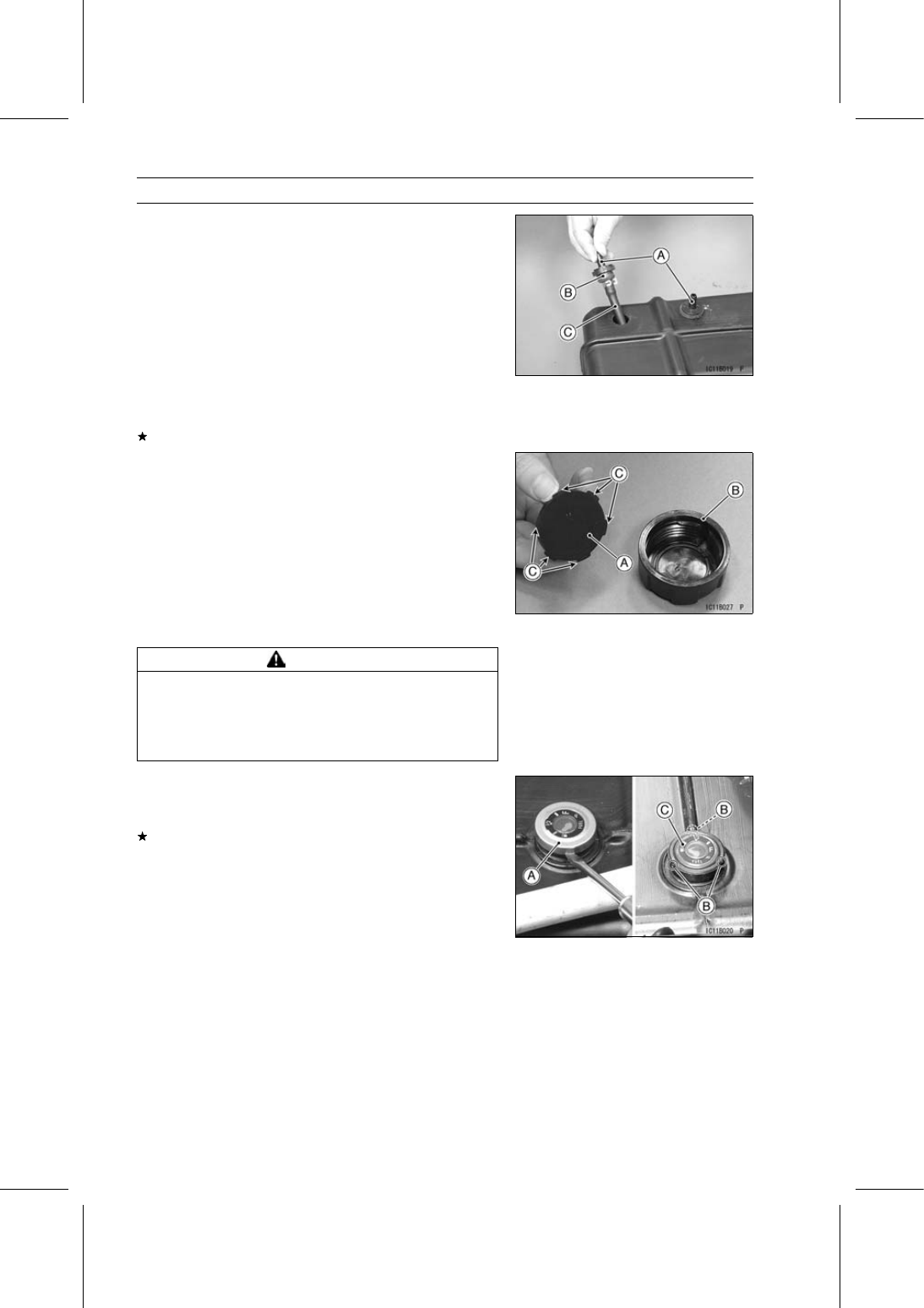

Push down the gasket [A] into the bottom of the fuel tank
cap [B], and insert the flange portions [C] of the gasket to
the cap threads.

Fuel Level Gauge Removal (KAF950G9

∼

GC/HA)

WARNING

Fuel is extremely flammable and can be explosive
under certain conditions. Turn the main switch off.
Do not smoke. Make sure the area is well ventilated
and free from any source of flame or sparks; this
includes any appliance with a pilot light.

•

Tilt up the seat.

•

Pry off the gauge cap [A] and discard the cap.

•

Check the grooves [B] in the fuel tank boss.
If the grooves are damaged by removing the cap or can
not hold the cap nails, the fuel tank must be replaced.

•

Pull out the fuel level gauge [C].

FUEL SYSTEM 3-37

Fuel Tank

Fuel Level Gauge Installation (KAF950G9

∼

GC/HA)

WARNING

Fuel is extremely flammable and can be explosive
under certain conditions. Turn the main switch off.
Do not smoke. Make sure the area is well ventilated
and free from any source of flame or sparks; this
includes any appliance with a pilot light.

•

Install the fuel level gauge so that the 1/2 scale [A] faces
the left [B] of the vehicle.

•

Push the new gauge cap over the gauge so that the notch
[C] aligns with the 1/2 scale.

•

Check that the gauge cap nails fit securely in the grooves
in the fuel tank boss.

Fuel Level Gauge Check (KAF950G9

∼

GC/HA)

•

Remove the fuel level gauge from the fuel tank (see Fuel
Level Gauge Removal).

•

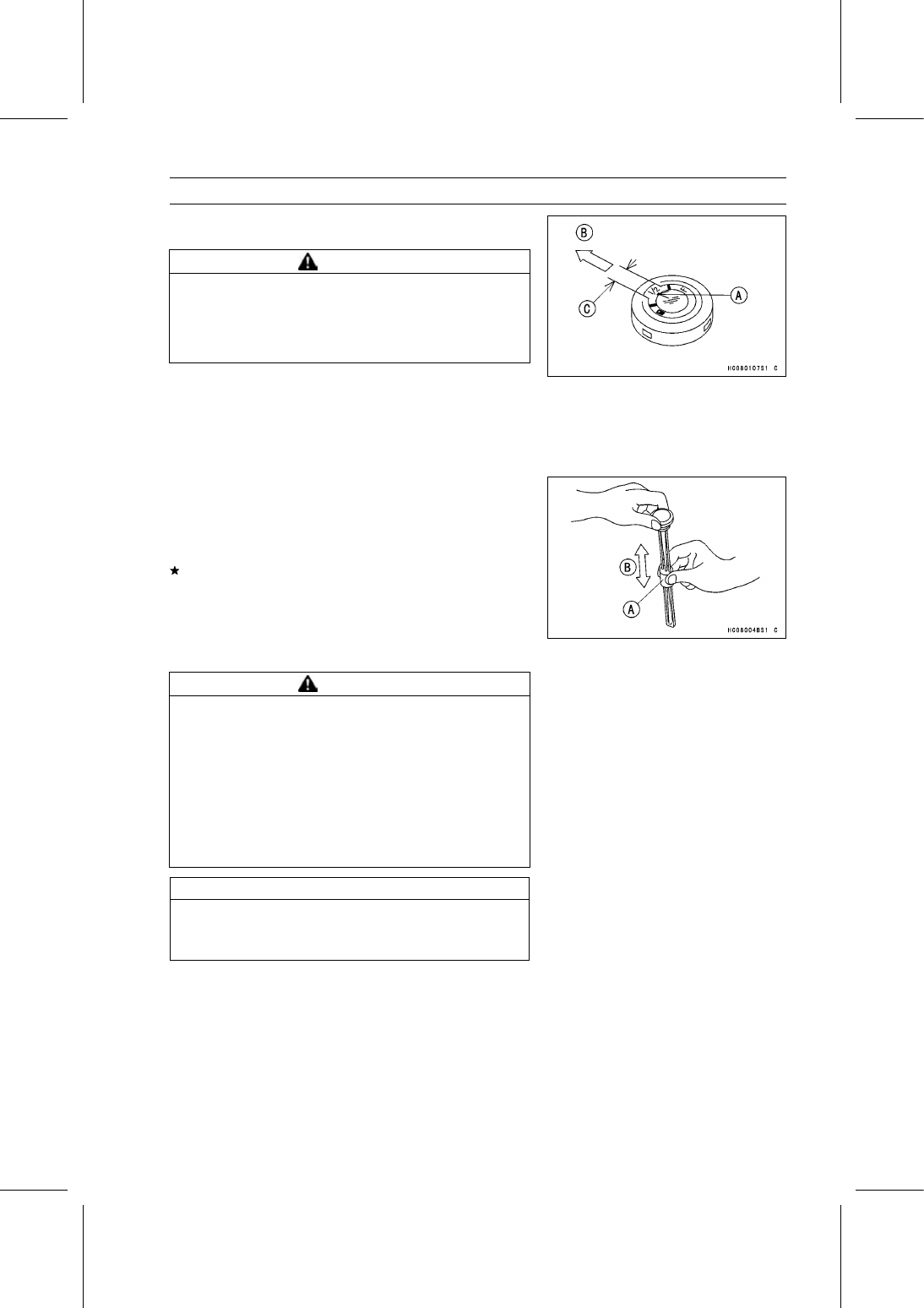

Check that the float [A] moves up and down [B] smoothly
without binding. It should go down under its own weight.
If the float does not move smoothly or has visual damage,
replace the gauge.

Fuel Level Gauge Removal (KAF950GD)

WARNING

Gasoline is extremely flammable and can be explo-
sive under certain conditions, creating the potential
for serious burns. Make sure the area is well venti-
lated and free from any source of flame or sparks;
this includes any appliance with a pilot light. Do
not smoke. Turn the main switch off. Disconnect
the battery (-) terminal. To avoid fuel spills, draw it
from the tank when the engine is cold. Be prepared
for fuel spillage; any spilled fuel must be completely
wiped up immediately.

NOTICE

Never drop the fuel level gauge, especially on a hard
surface. Such a shock to the fuel level gauge can
damage it.

•

Tilt up the seat.

•

Draw the fuel out from the fuel tank with a commercially
available electric pump.
