1-10 GENERAL INFORMATION

General Specifications

Items

KAF950G9

∼ GD/HA

Frame

Type

Steel tube, Ladder

Caster (Rake Angle)

7.5°

Camber

0.8°

Trail

35 mm (1.4 in.)

Tire:

Front and Rear

23 × 11.00-10, Tubeless

Rim Size:

Front and Rear

10 × 8.5 AT

Steering Type

Rack and pinion (Electric power steering)

Suspension:

Front:

Type

MacPherson strut

Wheel Travel

100 mm (3.94 in.)

Rear:

Type

De Dion axle

Wheel Travel

70 mm (2.76 in.)

Brake Type:

Front and Rear

Drum (Hydraulic)

Parking Brake Type

Drum (Mechanical internal expansion)

Electrical Equipment

Battery

12 V 52 Ah

Headlight:

Type

Semi-sealed beam

Bulb

12 V 35 W × 2

Brake/Tail Light

12 V 21/5 W × 2

Reverse Light

(EUR) 12 V 10 W

Alternator:

Type

Three-phase AC

Rated Output

40 A, 12 V

Load Capacity

Maximum Vehicle Load

740 kg (1 632 lb)

(Including Occupants and
Cargo)
Maximum Cargo Bed Load:

Long Bed

499 kg (1 100 lb)

Short Bed

318 kg (701 lb)

Specifications are subject to change without notice, and may not apply to every country.

GENERAL INFORMATION 1-11

Unit Conversion Table

Prefixes for Units:

Prefix

Symbol

Power

mega

M

× 1 000 000

kilo

k

× 1 000

centi

c

× 0.01

milli

m

× 0.001

micro

µ

× 0.000001

Units of Mass:

kg

×

2.205

=

lb

g

×

0.03527

=

oz

Units of Volume:

L

×

0.2642

=

gal (US)

L

×

0.2200

=

gal (IMP)

L

×

1.057

=

qt (US)

L

×

0.8799

=

qt (IMP)

L

×

2.113

=

pint (US)

L

×

1.816

=

pint (IMP)

mL

×

0.03381 =

oz (US)

mL

×

0.02816 =

oz (IMP)

mL

×

0.06102 =

cu in.

Units of Force:

N

×

0.1020

=

kg

N

×

0.2248

=

lb

kg

×

9.807

=

N

kg

×

2.205

=

lb

Units of Length:

km

×

0.6214

=

mile

m

×

3.281

=

ft

mm

×

0.03937 =

in.

Units of Torque:

N·m

×

0.1020

=

kgf·m

N·m

×

0.7376

=

ft·lb

N·m

×

8.851

=

in·lb

kgf·m

×

9.807

=

N·m

kgf·m

×

7.233

=

ft·lb

kgf·m

×

86.80

=

in·lb

Units of Pressure:

kPa

×

0.01020 =

kgf/cm²

kPa

×

0.1450

=

psi

kPa

×

0.7501

=

cmHg

kgf/cm²

×

98.07

=

kPa

kgf/cm²

×

14.22

=

psi

cmHg

×

1.333

=

kPa

Units of Speed:

km/h

×

0.6214

=

mph

Units of Power:

kW

×

1.360

=

PS

kW

×

1.341

=

HP

PS

×

0.7355

=

kW

PS

×

0.9863

=

HP

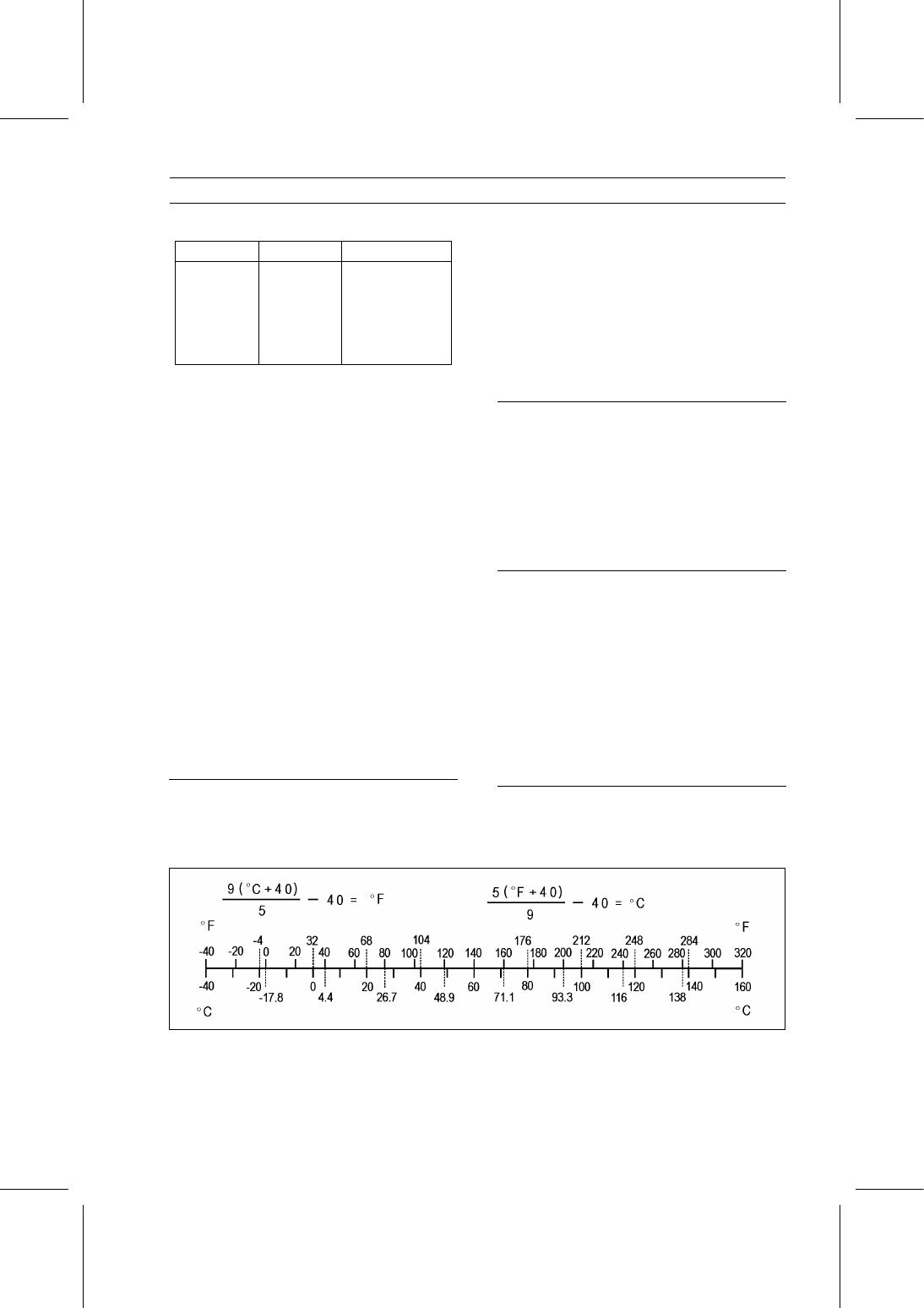

Units of Temperature:

PERIODIC MAINTENANCE 2-1

2

Periodic Maintenance

Table of Contents

Periodic Maintenance Chart ...................................................................................................

2-3

Torque and Locking Agent......................................................................................................

2-5

Specifications .........................................................................................................................

2-11

Special Tools ..........................................................................................................................

2-13

Periodic Maintenance Procedures..........................................................................................

2-14

Fuel System.........................................................................................................................

2-14

Throttle Pedal Play Inspection ..........................................................................................

2-14

Throttle Pedal Play Adjustment.........................................................................................

2-14

Idle Speed Inspection .......................................................................................................

2-15

Idle Speed Adjustment......................................................................................................

2-15

Fuel Hoses and Connections Inspection ..........................................................................

2-15

Fuel Hoses Replacement..................................................................................................

2-15

Fuel Filter Element Replacement......................................................................................

2-17

Fuel Filter Water Draining .................................................................................................

2-17

Cooling System....................................................................................................................

2-18

Radiator Cleaning .............................................................................................................

2-18

Radiator Hose and Connection Inspection .......................................................................

2-18

Coolant Change ................................................................................................................

2-18

Cooling Fan Belt Inspection ..............................................................................................

2-21

Engine Top End ...................................................................................................................

2-23

Valve Clearance Inspection ..............................................................................................

2-23

Valve Clearance Adjustment.............................................................................................

2-24

Spark Arrester Cleaning....................................................................................................

2-25

Converter System ................................................................................................................

2-25

Drive Belt Inspection .........................................................................................................

2-25

Drive Belt Deflection Inspection ........................................................................................

2-26

Drive Belt Deflection Adjustment ......................................................................................

2-27

Converter Driven Pulley Shoe Inspection .........................................................................

2-27

Converter Air Cleaner Element Cleaning/Inspection ........................................................

2-28

Engine Lubrication System ..................................................................................................

2-29

Engine Oil and/or Oil Filter Change ..................................................................................

2-29

Oil Filter Removal .............................................................................................................

2-30

Oil Filter Installation ..........................................................................................................

2-30

Transmission .......................................................................................................................

2-30

Transmission Oil Change..................................................................................................

2-30

Wheels/Tires........................................................................................................................

2-31

Wheels Nuts Tightness Inspection....................................................................................

2-31

Tire Wear Inspection .........................................................................................................

2-31

Final Drive............................................................................................................................

2-31

Front Final Gear Case Oil Change ...................................................................................

2-31

Brakes..................................................................................................................................

2-32

Brake Fluid Level Inspection.............................................................................................

2-32

Brake Fluid Change ..........................................................................................................

2-33

Brake Pedal Play Inspection .............................................................................................

2-34

Brake Master Cylinder Cup and Dust Seal Replacement .................................................

2-35

Brake Hose and Pipe Inspection.......................................................................................

2-35

Brake Hose and Pipe Replacement..................................................................................

2-36

Brake Wear Inspection......................................................................................................

2-37

Brake Wheel Cylinder Assembly Replacement ................................................................

2-38

Parking Brake Lever Inspection ........................................................................................

2-40
