1-6 GENERAL INFORMATION

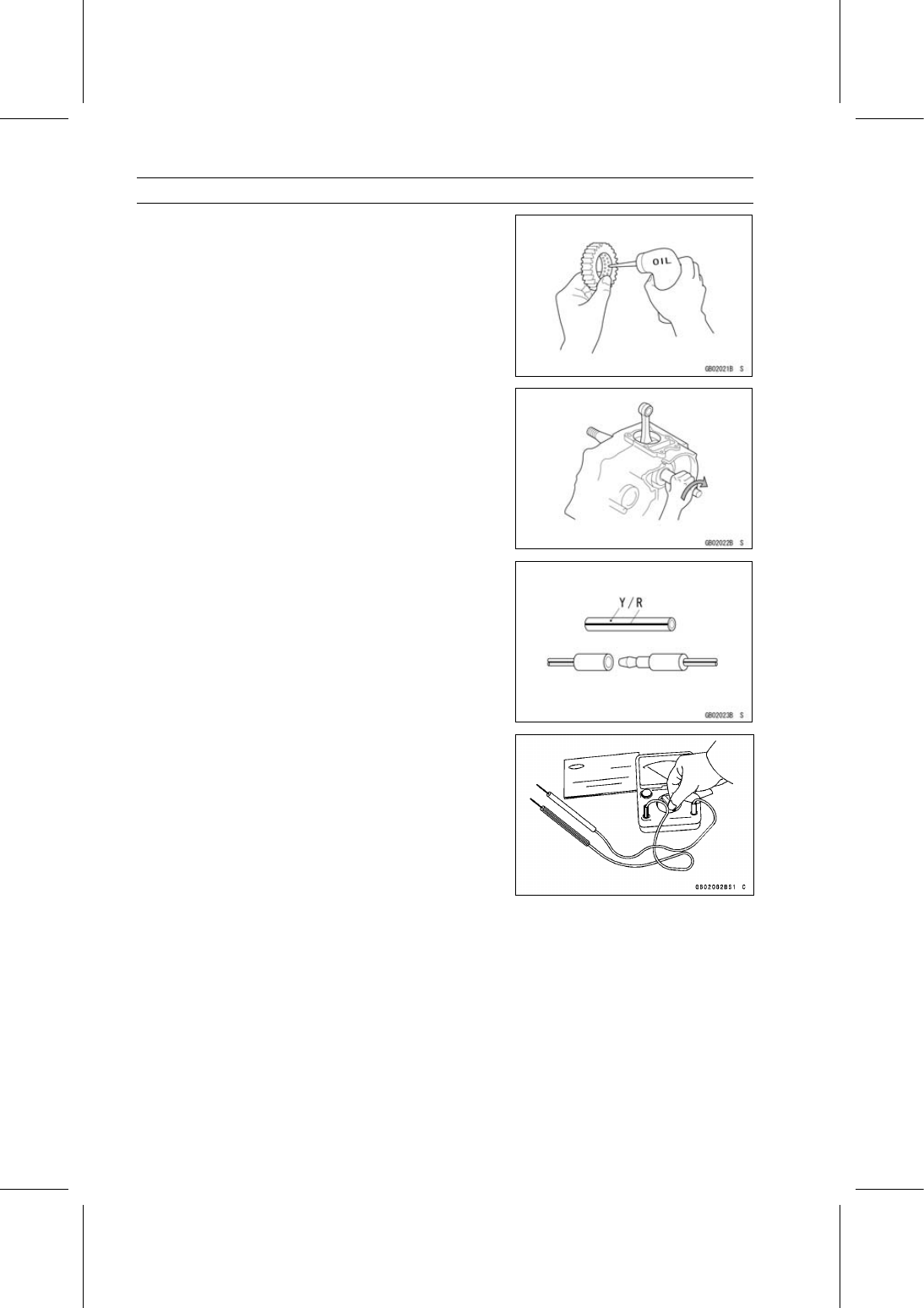

Before Servicing

Lubrication

It is important to lubricate rotating or sliding parts during

assembly to minimize wear during initial operation. Lubri-
cation points are called out throughout this manual, apply
the specific oil or grease as specified.

Direction of Engine Rotation

When rotating the crankshaft by hand, the free play

amount of rotating direction will affect the adjustment. Ro-
tate the crankshaft to positive direction (clockwise viewed
from right side).

Electrical Wires

A two-color wire is identified first by the primary color and

then the stripe color. Unless instructed otherwise, electrical
wires must be connected to those of the same color.

Instrument

Use a meter that has enough accuracy for an accurate

measurement. Read the manufacture’s instructions thor-
oughly before using the meter. Incorrect values may lead
to improper adjustments.

GENERAL INFORMATION 1-7

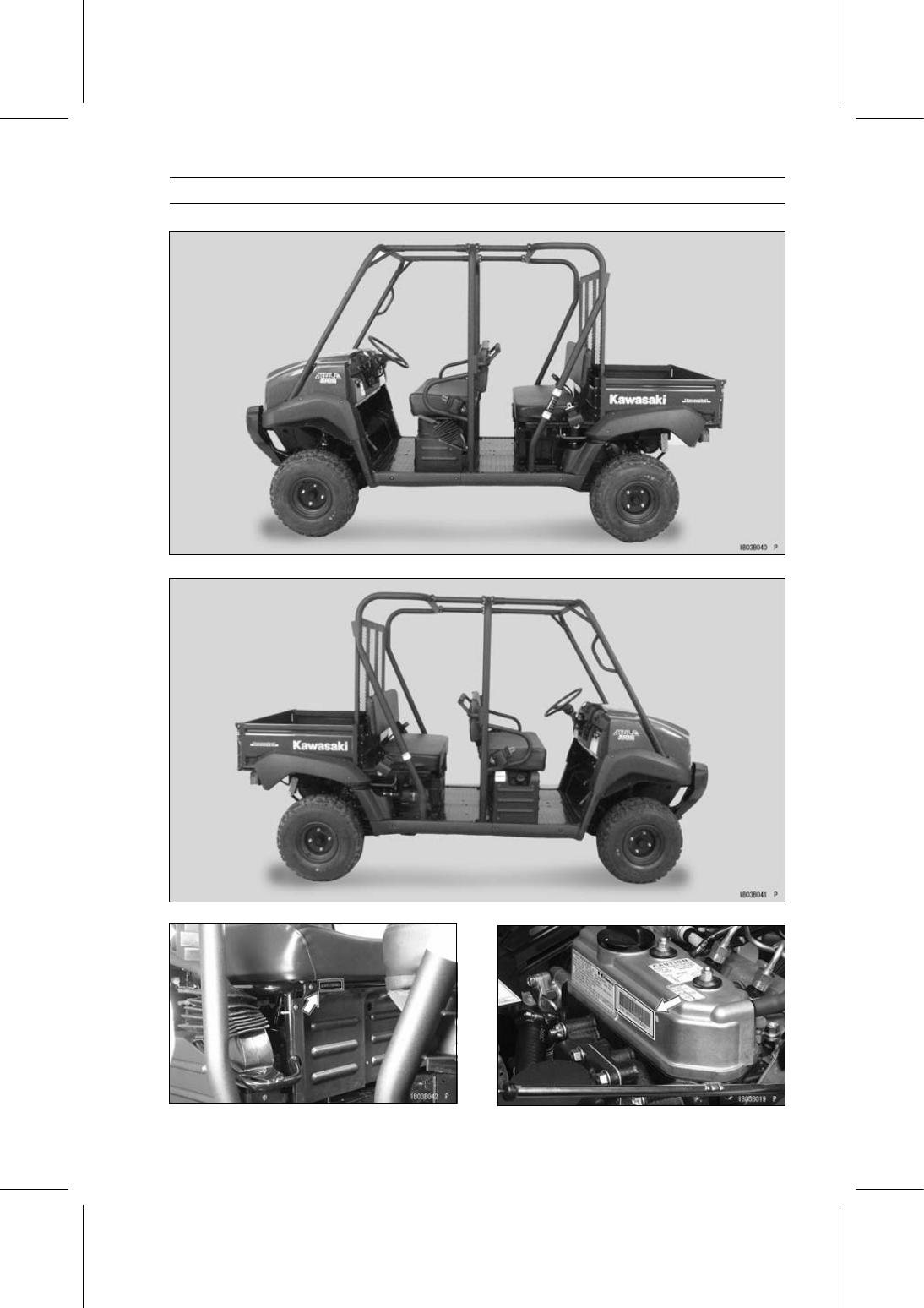

Model Identification

KAF950G9 Left Side View

KAF950G9 Right Side View

Frame Number

Engine Number

1-8 GENERAL INFORMATION

General Specifications

Items

KAF950G9

∼ GD/HA

Dimensions

Overall Length

(KAF950G9

∼ GC/HA) 3 305 (130.12 in.)

(KAF950GD) 3 265 mm (128.54 in.)

Overall Width

(KAF950G9

∼ GC/HA) 1 486 (58.50 in.)

(KAF950GD) 1 485 mm (58.46 in.)

Overall Height

1 925 mm (75.79 in.)

Wheelbase

2 165 mm (85.24 in.)

Track:

Front

1 160 mm (45.67 in.)

Rear

1 180 mm (46.46 in.)

Ground Clearance

180 mm (7.09 in.)

Seat Height:

Front

855 mm (33.66 in.)

Rear

880 mm (34.64 in.)

Curb Mass:

(KAF950G9

∼ GC/HA) 788 kg (1 738 lb)

(KAF950GD) 795 kg (1 753lb)

Front

(KAF950G9

∼ GC/HA) 349 kg (770 lb)

(KAF950GD) 355 kg (783 lb)

Rear

(KAF950G9

∼ GC/HA) 439 kg (968 lb)

(KAF950GD) 440 kg (970 lb)

Fuel Tank Capacity

(KAF950G9

∼ GC/HA) 24.2 L (6.4 US gal.)

(KAF950GD) 24 L (6.3 US gal.)

Cargo Bed (L × W × H):

Long Bed

(KAF950G9

∼ GC/HA) 1 280 × 1 212 × 287 mm (50.39 × 47.72 ×

11.30 in.)
(KAF950GD) 1 280 × 1 210 × 285 mm (50.39 × 47.64 × 11.22 in.)

Short Bed

(KAF950G9

∼ GC/HA) 770 × 1 212 × 287 mm (30.31 × 47.72 ×

11.30 in.)
(KAF950GD) 770 × 1 210 × 285 mm (30.31 × 47.64 × 11.22 in.)

Seating Capacity:

Front

2

Rear

2

Performance

Minimum Turning Radius

3.9 m (12.8 ft)

Engine

Type

4-stroke, OHV, Diesel, 3-cylinders

Cooling System

Liquid-cooled

Bore and Stroke

72 × 78 mm (2.83 × 3.07 in.)

Displacement

953 cm³ (58.2 cu in.)

Compression Ratio

24.8

Maximum Horsepower

17.7 kW (24 PS) @3 600 r/min (rpm)
(CA), (US) – – –

Maximum Torque

52 N·m (5.3 kgf·m, 38.4 ft·lb) @2 800 r/min (rpm)
(CA), (US) – – –

Injection Pump

Denso VE type

Starting System

Electric starter

GENERAL INFORMATION 1-9

General Specifications

Items

KAF950G9

∼ GD/HA

Cylinder Numbering Method

Right to left, 1-2-3

Firing Order

Right to left, 1-2-3

Valve Timing:

Inlet:

Open

10° BTDC

Close

45° ABDC

Duration

235°

Exhaust:

Open

45° BBDC

Close

10° ATDC

Duration

235°

Lubrication System

Forced lubrication (wet sump)

Engine Oil:

Grade

API CF or CF-4

Viscosity

SAE 10W-40

Capacity

3.3 L (3.5 US qt)

Drive Train

Primary Reduction System:

Type

Belt drive torque converter

Reduction Ratio

3.7

∼ 0.98

Transmission Gear Ratio:

Forward:

High

1.821 (51/28)

Low

3.750 (51/28 × 25/20 × 28/17)

Reverse:

Low

4.220 (41/20 × 25/20 × 28/17)

Final Drive System:

Type

Gear 4WD/2WD

Reduction Ratio

5.429 (76/14)

Overall Drive Ratio:

Forward:

High

9.690

Low

19.950

Reverse:

Low

22.454

Front Final Gear Case Oil:

Type

Hypoid gear oil for LSD (Limited Slip Differential gears)

Viscosity

SAE 140 (GL-5) or SAE 90 (GL-6)

Capacity

0.4 L (0.4 US qt)

Transmission Oil:

Type

Hypoid gear oil

Viscosity

SAE 90: above 5°C (41°F) or
SAE 80: below 5°C (41°F)

Capacity

2.5 L (2.6 US qt)
