BBM DIESEL 1500cc MODEL ZERO-TURN MOWER. Manual - part 7

PAGE





26

PAGE



27

SECTION

5

: FRAME

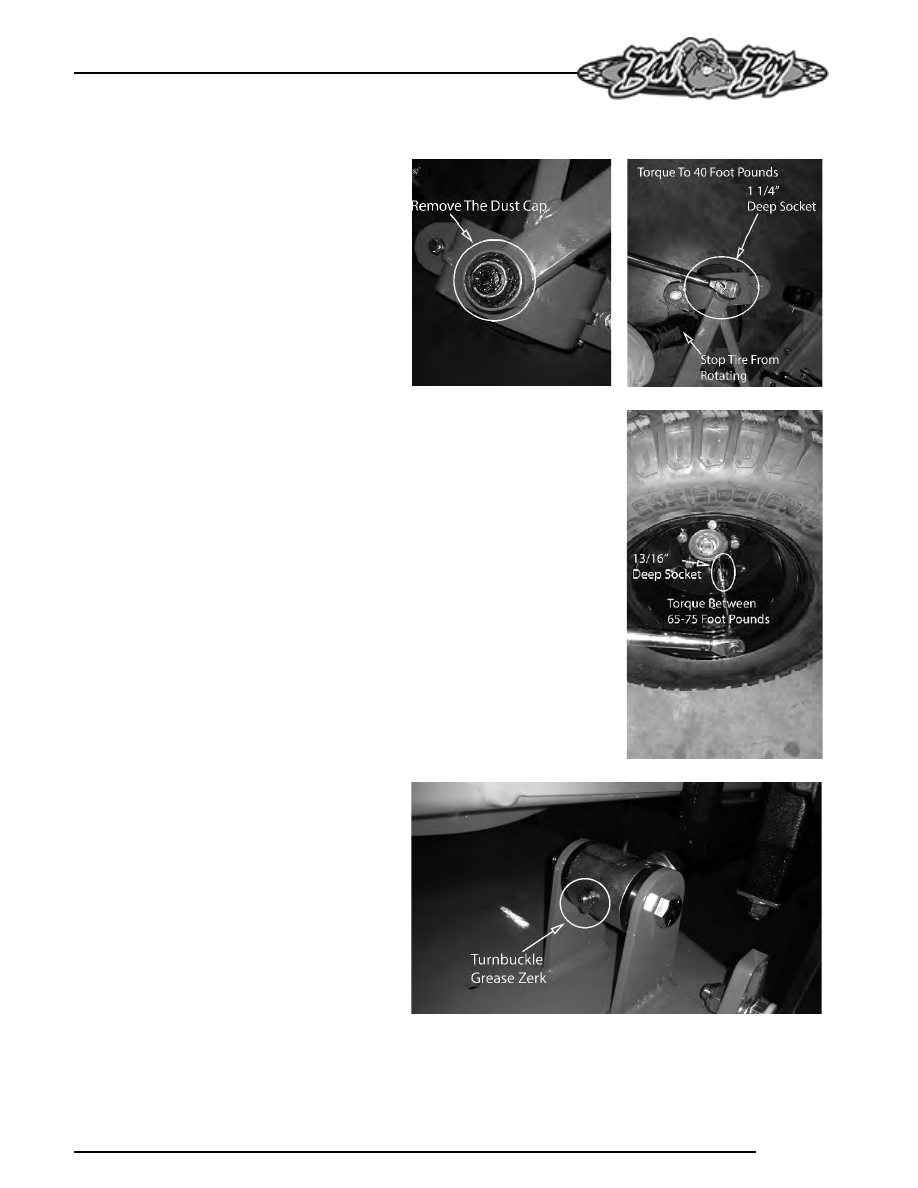

The front fork nuts require a torque of
40ft-lbs. First remove the dust cap. While
applying this torque, turn the fork itself to
ensure no damage is done to the bearing.
This operation is only necessary if a
repair requires it.

Torque rear wheel lugs to 65-75 ft. lbs. Re-
torque at every oil change and check at every
mowing.



There are two grease zerks located on
each of the two turnbuckles (4 Total).
Grease at every oil change.



PAGE





28

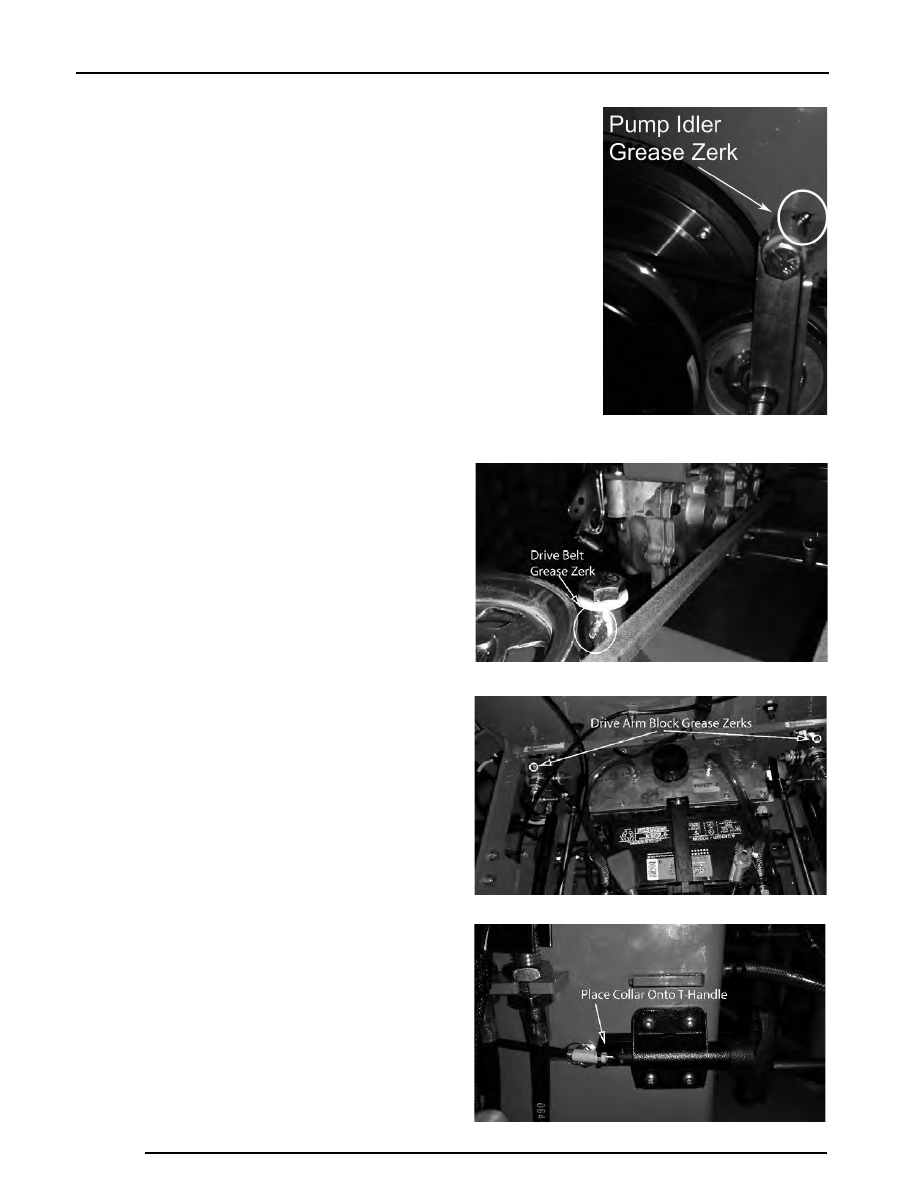

The pump belt tensioner is located under the engine and
has a grease fitting at its pivot point. Grease at every
engine oil change.

The deck belt tensioner is located at the rear of the
deck  and  has a  grease  fitting  on  its  pivot  point.
Grease at every engine oil change.

The control arm blocks have grease fittings located
on the top of each block. Grease one
time a year.

If the T-Handle stops working open the swing
away tank and check to see if the collar is still in
the bracket. If not place the collar back into the T-
Handle.



PAGE



29

SECTION 6: CUTTING DECK

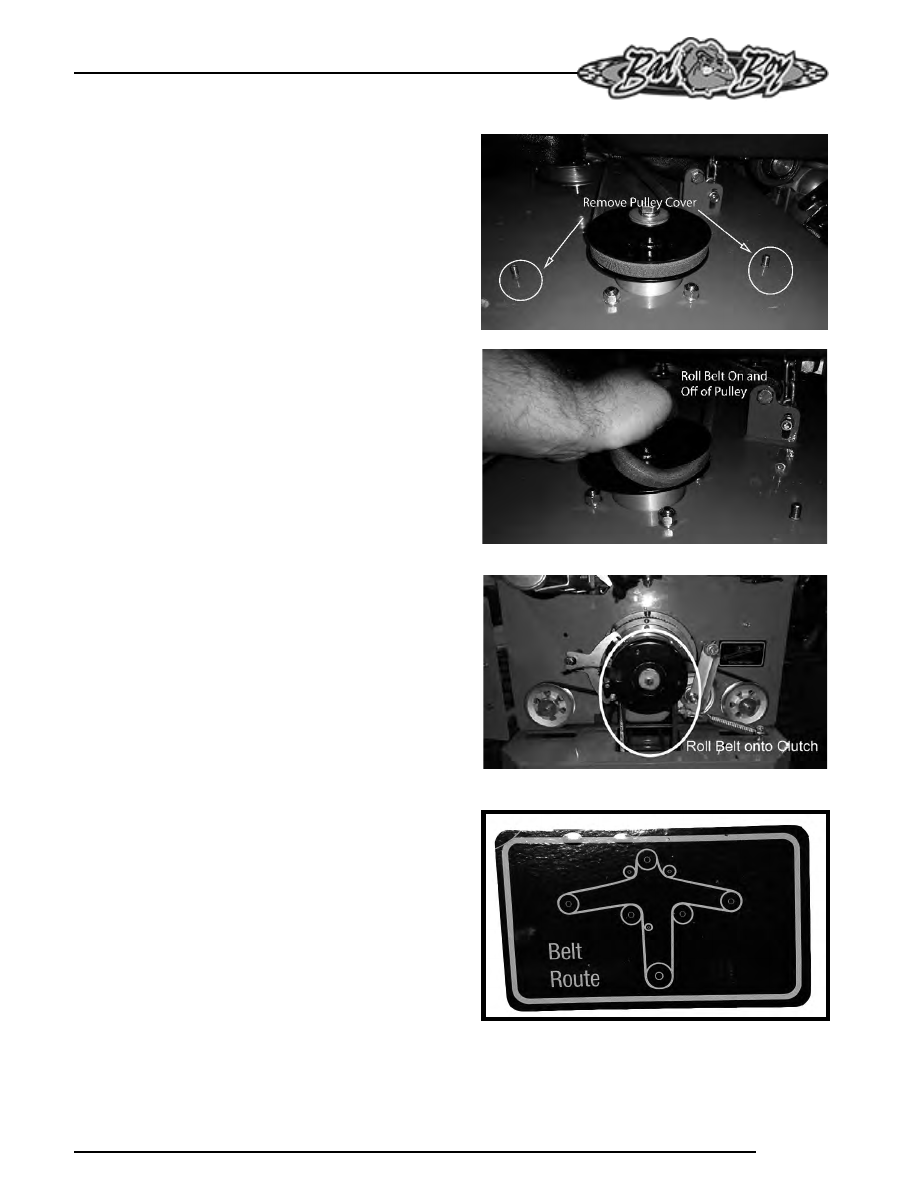

DECK BELT REMOVAL:

1)Remove ignition key.
2) Raise the deck to its highest position.
3) Remove the right pulley cover.
4) While lifting up on the belt (as shown in the

photograph), rotate the pulley until the belt is free of
the pulley. Exercise caution while performing this step
as fingers can easily become caught between  the
belt and pulley.

DECK BELT INSTALINATION:

1) Follow steps 1 and 2 from the deck removal

section.

2) Take off both pulley covers and route the belt by

following the belt route sticker.
The easiest way to finish running the belt is
routing the belt through the
deck pulleys and carefully slipping the belt onto
the clutch in the rear of the engine.

3) Verify that the belt is routed properly as

improper routing can damage the spindles as
well as the engine.
