COMPACT OUTLAW MODEL ZERO-TURN MOWER. Manual - part 8

PAGE

29

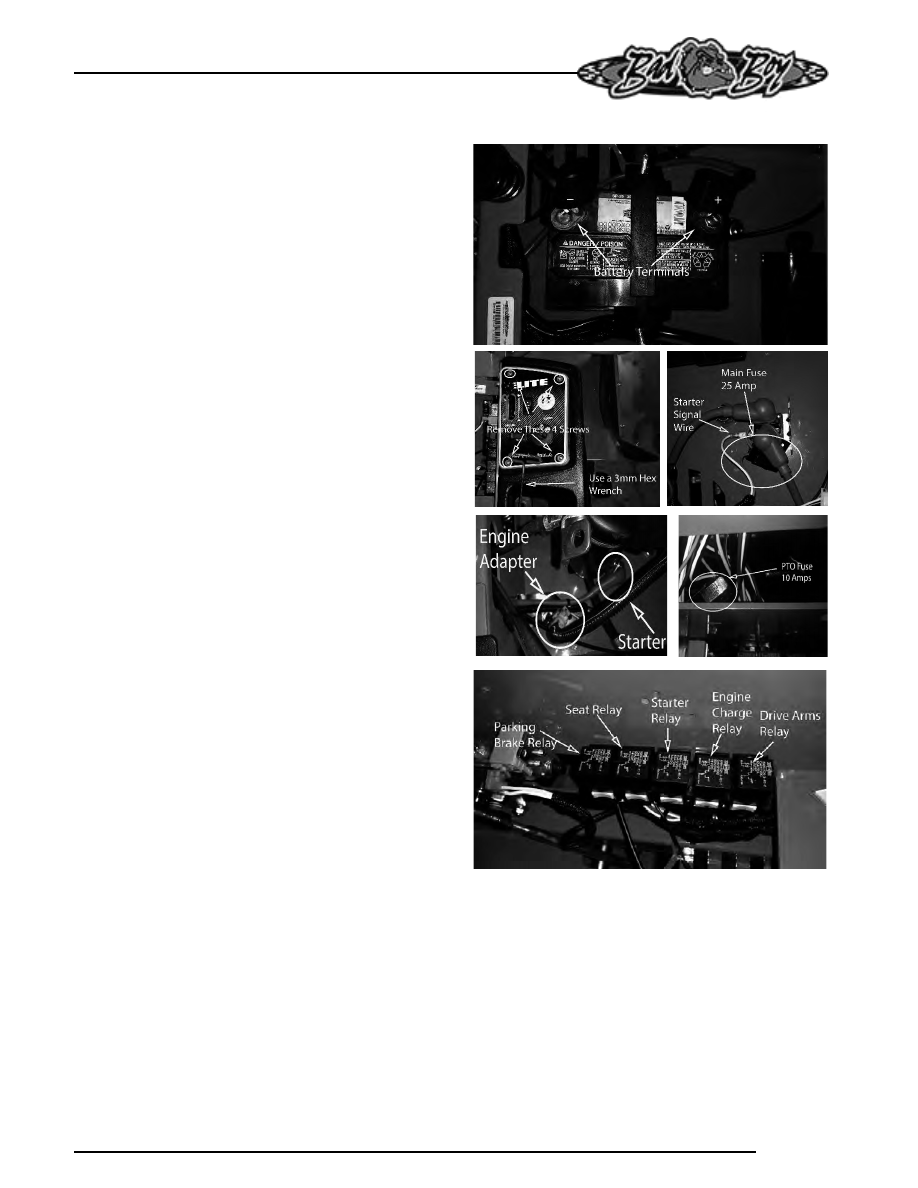

SECTION 4: ELECTRICAL SYSTEM

This mower is equipped with three protective fuses:

•

25 amp main fuse (pictured to the right).

•

15 amp linear actuator fuse (deck lift)

•

10 amp clutch fuse (blade engagement)

The 25 amp main fuse is located on the left side of the

unit, by the starter solenoid.  The 15 amp actuator and

10 amp clutch fuses are located just underneath the

control panel.  You will need to remove the four screws

that hold the control panel to the tank using a 3mm or

1/8" hex wrench.

A blown fuse usually indicates a problem within the

electrical system or an electrical component. Ensure the

battery terminals are tightly fastened. Never replace a

fuse with one of a higher amperage rating or ‘bypass’ a

fuse in any way. Doing so creates a significant fire

hazard and can cause severe damage to the mower’s

electrical components. If a fuse is repeatedly blowing,

contact your Bad Boy dealer.

On most models, the red wire coming out of the engine

is the charging wire from the alternator. Check for 13.6 -

14.2 volts dc at this wire with engine at full throttle.

If you are having issues starting your mower ensure the

signal wire is connected to your starter solenoid.

Check the condition and connection of the relays

located under the control panel. Ensure that they are

clean and connected. Make sure that wire terminal ends

have not been pushed out of the relay block.

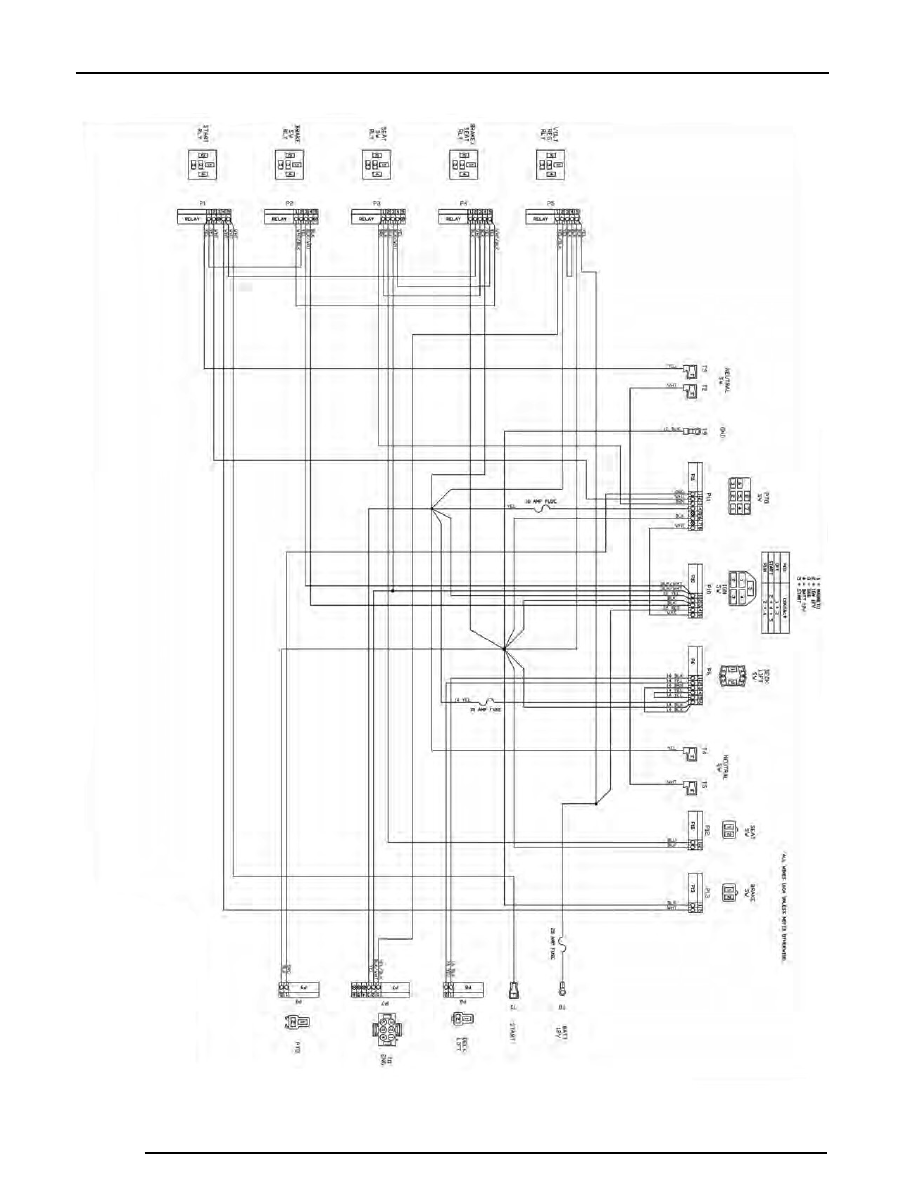

PAGE



30

PAGE

31

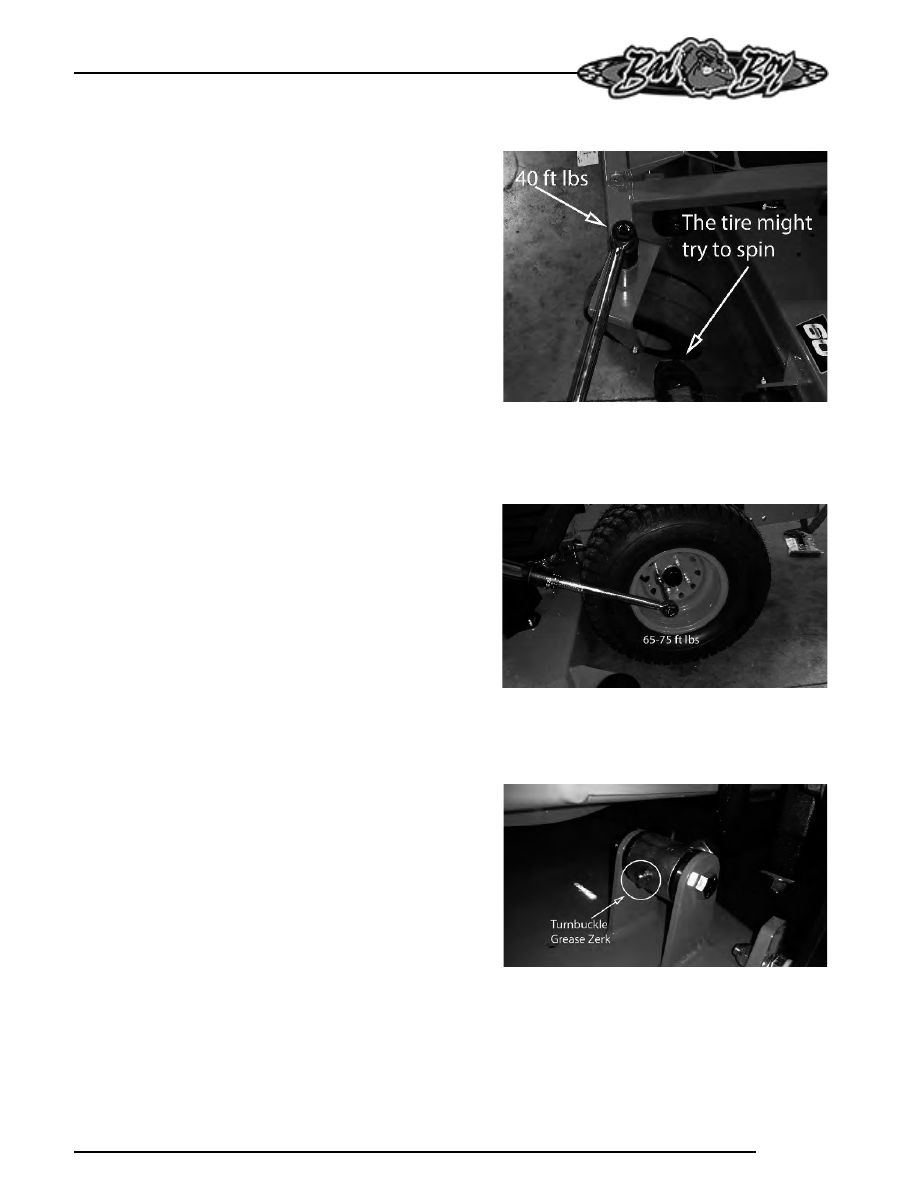

SECTION 5: FRAME

The front fork nuts require a torque of 40ft-lbs. While
applying this torque, turn the fork itself to ensure no damage is
done to the bearing. This operation is only necessary if a repair
requires it.



Torque rear wheel lugs to 65-75 ft. lbs. Re-torque at every oil
change and check at every mowing.



There are two grease zerks located on each of the two
turnbuckles (4 Total). Grease at every oil change.



PAGE

32

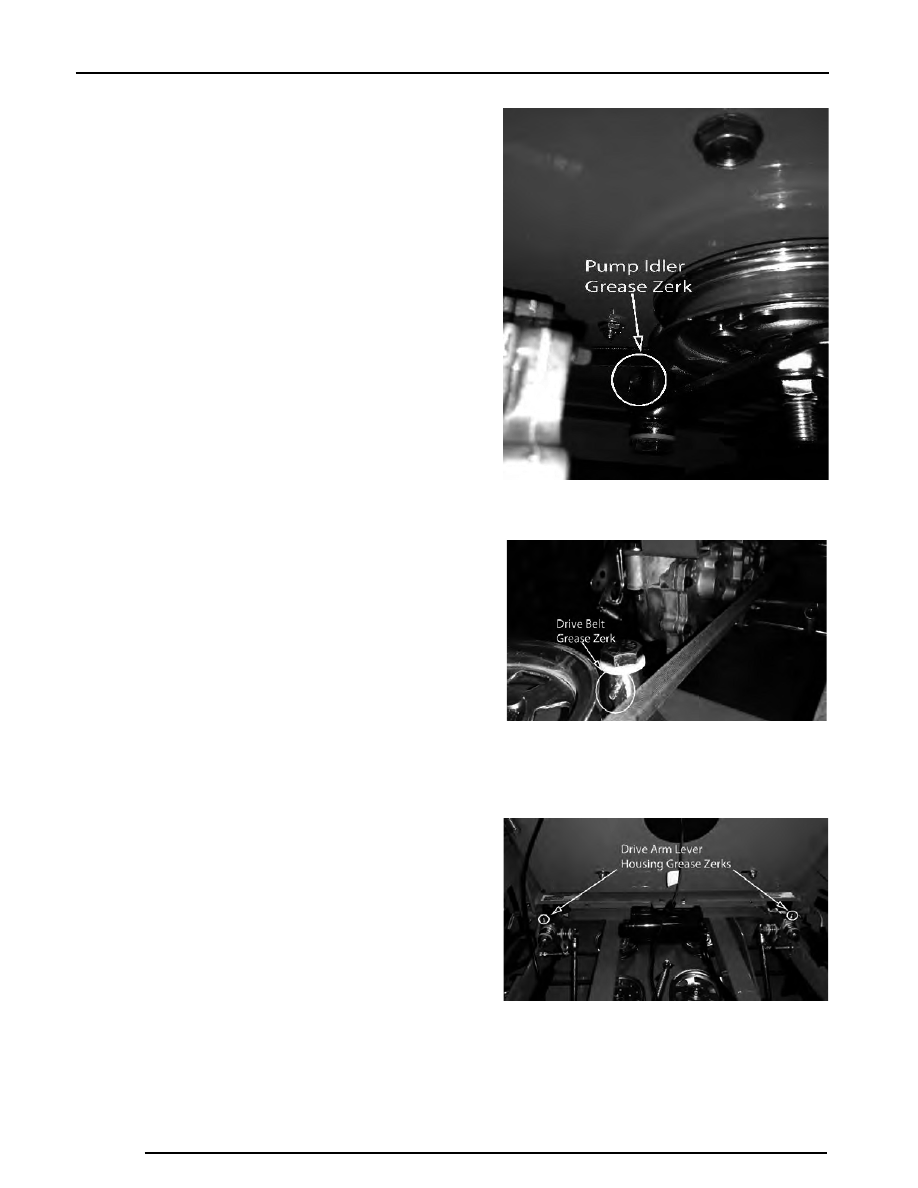

The pump belt tensioner is located under the engine
and has a grease fitting at its pivot point. Grease at
every engine oil change.

The deck belt tensioner is located at the rear of the
deck and has a grease fitting on its pivot point.
Grease at every engine oil change.

The control arm blocks have grease fittings located
on the top of each block. Grease one time a year.
