COMPACT OUTLAW MODEL ZERO-TURN MOWER. Manual - part 9

PAGE

33

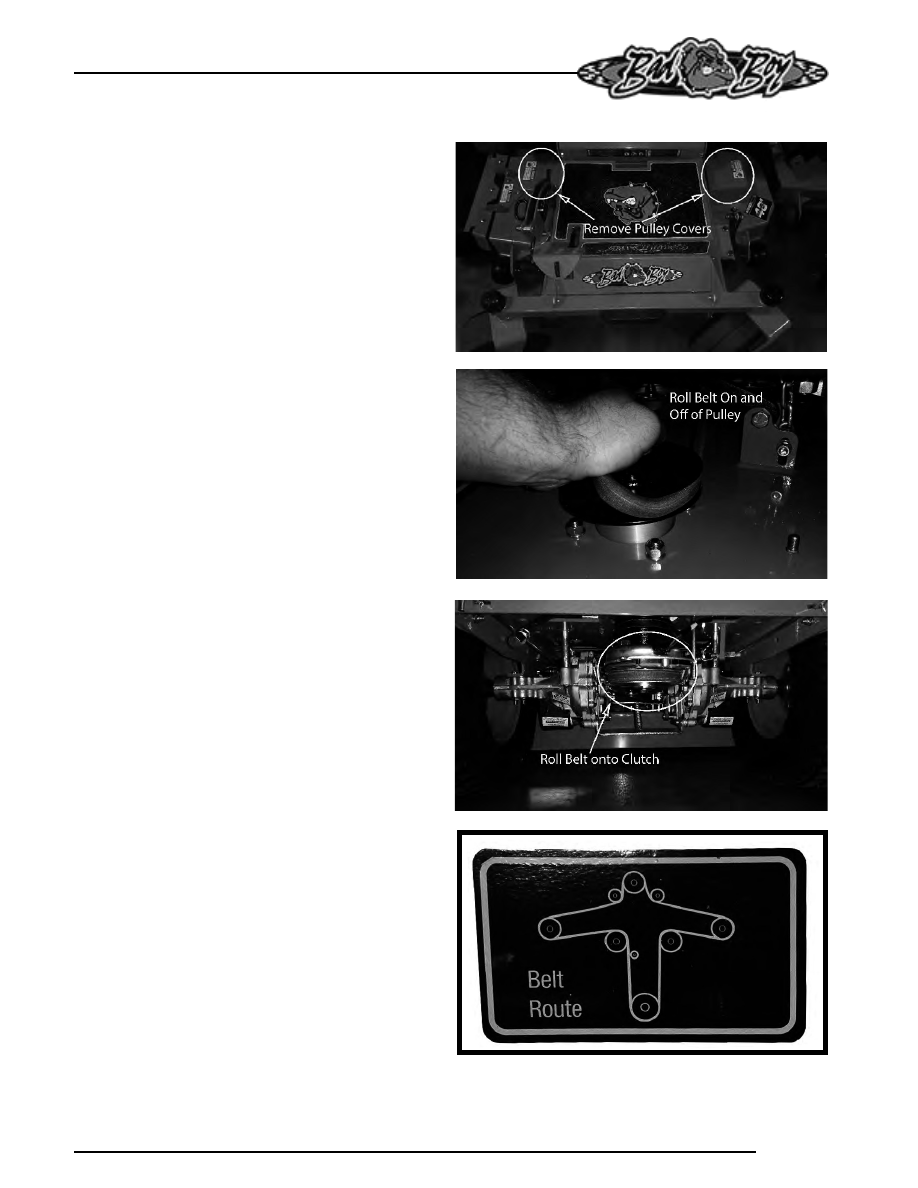

SECTION 6: CUTTING DECK

DECK BELT REMOVAL:

1)

Remove ignition key.

2)

 Raise the deck to its highest position.

3)

 Remove  the right pulley cover.

4)

 While lifting up on the belt (as shown in the
photograph), rotate the pulley until the belt is
free of the pulley. Exercise caution while
performing this step as fingers can easily
become caught between the belt and pulley.

 DECK BELT REMOVAL:

1)

Follow steps 1 and 2 from the deck removal
section.

2)

Take off both pulley covers and route
the belt by following the belt route
sticker.

3)

The easiest way to finish running the
belt is routing the belt through the
deck pulleys and carefully slipping the belt
onto the clutch in the rear of the engine.

4)

Verify that the belt is routed properly
as improper routing can damage the
spindles as well as the engine.

PAGE

34

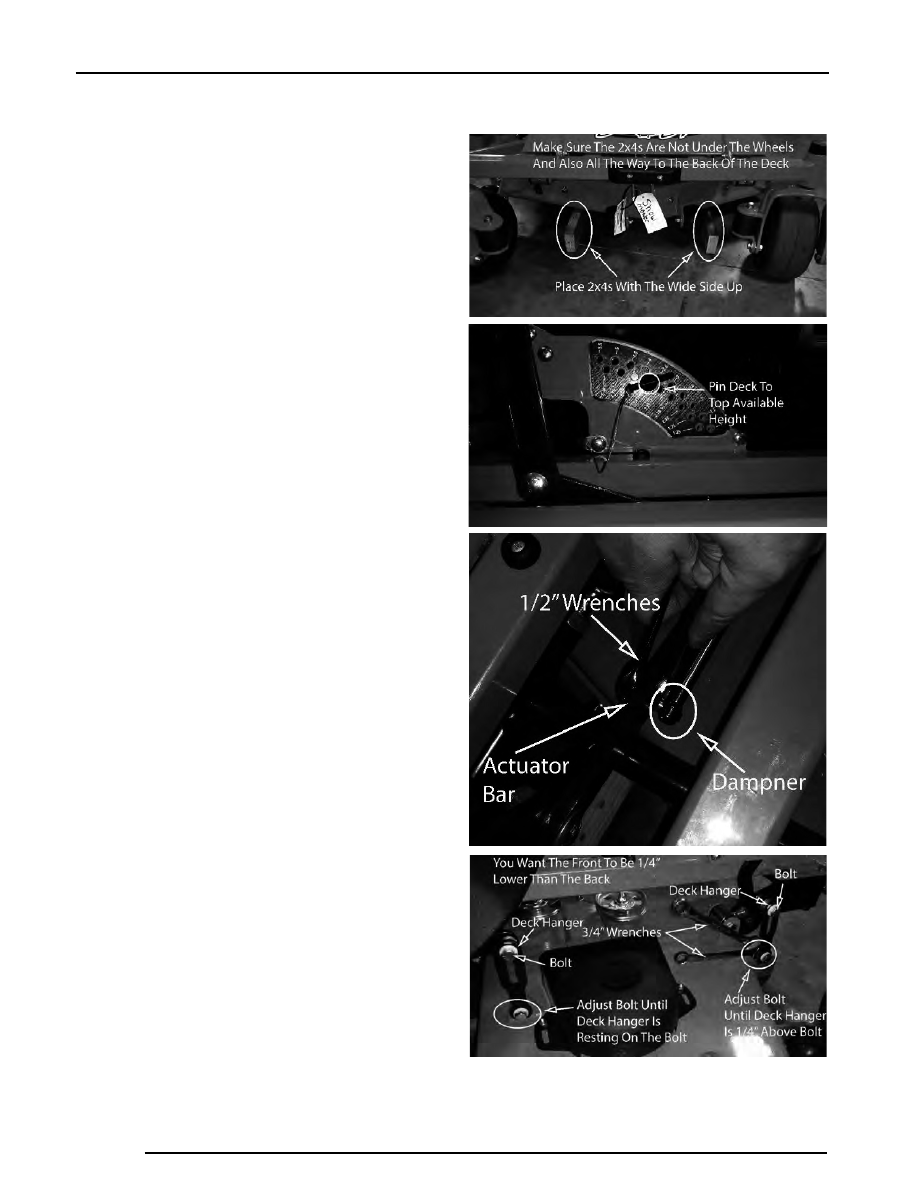

LEVELING THE DECK:

1) Start on a flat level surface and set the air

pressure in all four tires to 12 psi.

2) Get two 2x4s and make sure that the wider

sides are similar length.

3) Take off the foot pedal and raise the floor plate.

4) Lower the deck onto the 2x4s and pin the deck

into its top available height. Remove the
dampener that attaches to the actuator bar
using two ½” wrenches.

5) Now ensure that the deck is level left to right

and has a pitch down of ¼” from the back to
the front. This can be done by adjusting the
tabs on the deck.

6) Loosen the bolts on the back of the deck using

two ¾” wrenches until the deck hanger is
resting against the bolt.

7) Adjust the front deck hanger until there is ¼”

gap between the deck hanger and the bolt that
it rests on.

8) Reattach the dampener to the actuator bar.

9) Place the floorplate down and place the foot

pedal back on and you should be ready to
mow.

PAGE

35

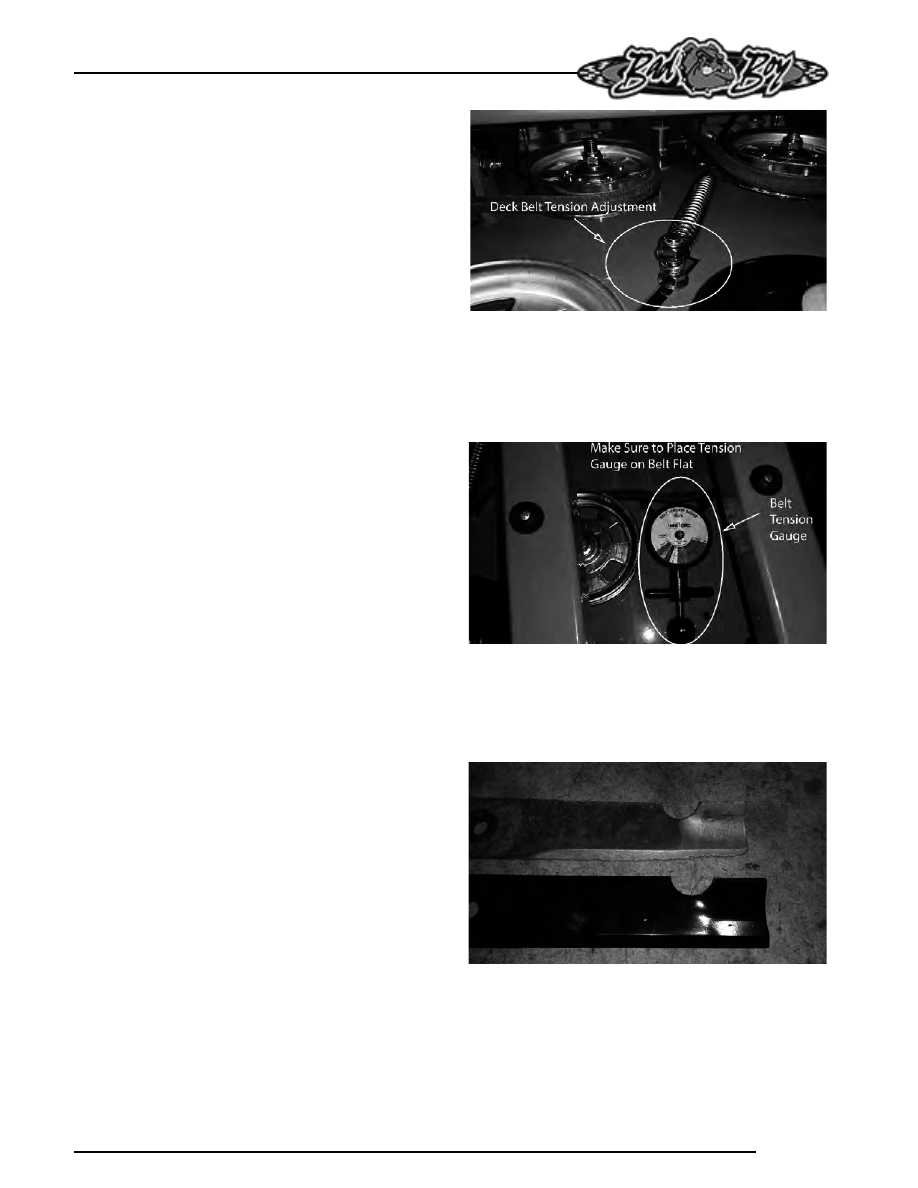

The deck spring tension is critical. If the tension is too high,
premature failure of the deck belt and blade spindles can
occur. If the tension is too low, the belt can ‘jump off’ or slip
on the pulleys. This results in reduced cut quality and early
belt failure.

Spring tension adjustments can be made by sliding the bolt
shown above forward or backward in the slot of the deck.
Belt tension should be 60-65 lbs. for a 42” and 48" deck,
with the deck at its lowest setting.

Use a belt tension gauge to ensure the proper tension.
Your dealer or service center will have a belt tension
gauge or you can buy one (Part Number 041-9999-00).

BLADE SHARPENING:
The blade on the top (see photo) was utilized long after
replacement was required. In addition to a decline in cut
quality, failure to replace a worn or damaged blade
creates a major safety hazard. Bad Boy recommends
that blade sharpening be performed by a professional.

PAGE

36

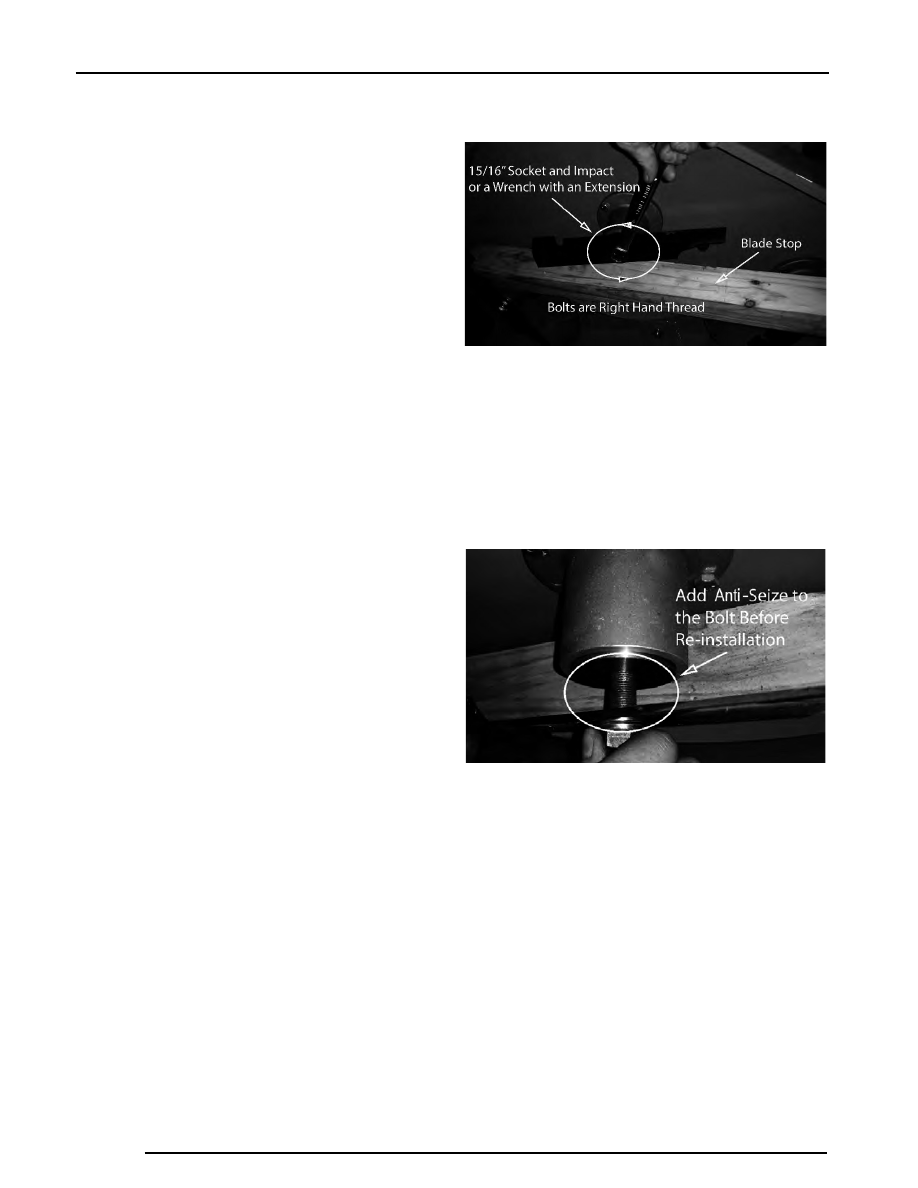

BLADE REMOVAL:

To change blades, it may be easier to use a piece of wood to
keep the blade from turning so that the bolt can be loosened.
Use a 15/16” socket and impact Drill, or a wrench and an
extension to gain more leverage. You might need to put a ¾”
wrench on top of the pulley bolt to keep the blade from
spinning.  Bolts used have right-handed threads.

Re-torque  the blade bolts to 90-110 lbs.

The blade spindles contain a sealed ball bearing inside the top
and bottom of the spindle. The bearings are replaceable for a
more cost effective repai

r.
