179

Как  уже  отмечалось,  совершенное  смешение  приводи-

ло  к  некоторым  трудностям  с  точки  зрения  воспламенения
(абзац  271),  а  также  к  обеднению  смеси  при  работе  двига-

теля  на  малой  нагрузке
(абзац  288).  Следствием

обеднения

смеси  было

повышенное

догорание

и  обильное  образование

альдегидов  и лаков.



299.  Поэтому  обычно

уменьшали

давление

впрыска  на  малой  на-
грузке,  однако  возмож-

ности  такого  контроля

были  довольно  ограни-

ченными.  На  рис.  134

показана

зависимость

от  нагрузки  количества

лаковых  отложений,  на-

копленных

в

одноци-

линдровом

компрессор-

ном  дизеле  в  течение  8  ч.  Из  рисунка  видно,  как  сильно

влияет  нагрузка  на  количество  этих  отложений,  причем

примерно      при      нагрузке,

равной

1

/

3

   полной нагрузки,



отложения

совсем

исче-

зали.

При

более

высоком

давлении

впрыска

количе-

ство

отложений

оказыва-

лось  еще  более  значитель-

ным,  что  могло  приводить

к

«прихватыванию»

порш-

ней

и

значительным

по-

вреждениям

двигателя.

Это

явление

наблюдалось

долгое  время,  пока  не  по-

няли,,  что  причиной  его  яв-

ляется  не  горение  смазоч-

ного  масла  из-за  слишком

высоких  температур  [33].  Из  диаграмм,  показанных  на

рис.  135,  ясно,  что  повышенное  лакообразование  и  при-

хваты  поршней  связаны  с  влиянием  процесса  смешения

на  воспламенение;  как  только  удалось  сократить  период

индукции (абзац 272), лакообразование прекратилось.

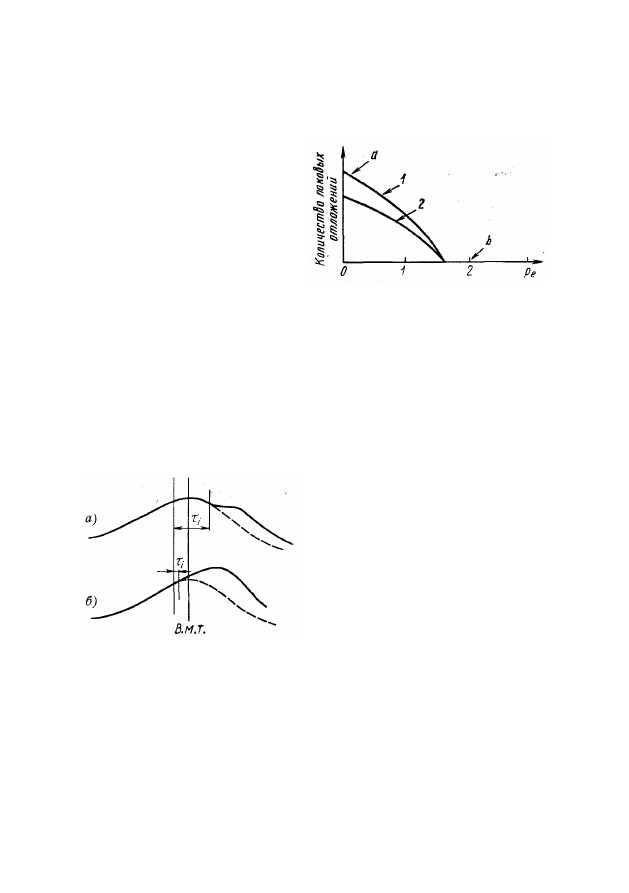

Рис.  134. Зависимость количества ла-

ковых   отложений   после  8 ч   работы

двигателя с компрессорным   распылом

от нагрузки:



а  —  точка,  соответствующая  диаграмме,

приведенной  на  рис.  135,  а;      b  —  точка,

соответствующая  диаграмме,  приведенной

на  рис.  135,  б;  1  —  давление  распыливаю-

щего  воздуха  60  am;  2  —  давление  распы-

ливающего  воздуха 50 am





Рис. 135. Индикаторные диаграммы



компрессорного дизеля   при работе



на двух нагрузках





180

300.  Компрессорные  дизели  более  не  применяются  в  ос-

новном по следующим двум причинам:



1)  сложность  их  конструкции  и  неудобство  эксплуата-

ции  из-за  наличия  компрессора  высокого  давления  и  вы-

сокого  эффективного    расхода  топлива    вследствие  того,

что  воздушный  впрыск  хотя  и  эффективен  в  смысле  обес-

печения  тонкого  распиливания,  однако  влечет  за  собой

не    пропорциональный    улучшению    процесса      перерасход

топлива;  в  самом  деле,  на  привод  воздушного  компрессора

затрачивается около  10%  мощности двигателя;

2)  относительно  высокие  потери  тепла  в  воду  и  высокая

теплонапряженность  стенок  вследствие  очень    интенсив-

ной турбулентности, вызванной впрыскиваемым воздухом.

301.  Когда      осуществлялся      переход      от      воздушного

впрыска  к  механическому,  то  конструкторы  стремились

к  достижению  такой  же,  как  в  компрессорных  двигателях,

тонкости  распыливания.  В  результате  этих  попыток  был

приобретен  опыт,  который  показал,  что  подобное  стремле-

ние  к  достижению  высокой  тонкости  распыливания  при

отсутствии  достаточной  энергии  смешения  имело  резуль-

татом  недостаточное  проникновение  струй  и,    как  след-

ствие,      неполное  смешение  и  низкое  значение  среднего

давления  цикла.  Ниже  будет  показано,  что  обеспечение

при    непосредственном  впрыске  оптимальной    пробивной

способности  струй  даже  за  счет  менее  тонкого  распылива-

ния  заметно  снижает  расход  топлива  и  повышает  эффектив-

ность  цикла.  Однако  при  этом  возрастает  опасность  осажде-

ния    топлива    на    стенках    и    соответственно    повышается

чувствительность  двигателя  к  таким  свойствам  топлива,

как вязкость и испаряемость.

302.  При  механическом  впрыске  основной  проблемой

является  обеспечение  хорошего  смешения  без  затраты  боль-

шой  энергии,  которая  в  случае  компрессорного  впрыска

подводилась  от  источника,  расположенного  вне  цилиндра

двигателя.  Это  обычно  достигается  за  счет  правильного

сочетания  числа  направления  движения  и  формы  струй

топлива  с  движением  воздуха  в  камере  сгорания  (созда-

ваемого  в  период  впуска  или  сжатия  или  даже  во  время

горения)  и  с  надлежащим  местным  или  общим  тепловым

эффектом  стенок.  Обращается  ли  при  этом  особое  внимание

на  подбор  струй  к  форме  камеры  сгорания  или  же  распре-
-деление топлива,  впрыскиваемого в виде одной струи,

по объему камеры сгорания достигается с помощью соот-





181

ветствующего  движения  заряда  —  зависит  от  многих

факторов,  которые  необходимо  рассмотреть  особо.  Раз-

личия  во  взглядах  конструкторов  на  эти  проблемы  не-

избежны,  но  при  выборе  той  или  иной  системы  организа-

ции  процессов  большое  значение  имеют  размерность  ци-

линдра,  число  оборотов,  а  также  назначение  двигателя.

Итак,  очень  важным  оказывается  вопрос  о  том,  следует  ли

наибольшее  внимание  уделять  эффективному  и  равномер-

ному  распыливанию  или  для  ускорения  испарения  нужно

использовать  горячие  стенки.  Изучим  в  дальнейшем

свойства  топливных  струй,  движение  заряда  и  эффект

стенок,  имеющих  различную  температуру.  Это  позволит

подробнее  познакомиться  с  проблемой  смесеобразования

и сгорания в дизеле.





ВПРЫСК И РАСПИЛИВАНИЕ

303.  Из  всех  механизмов  распыливания  в  случае  меха-

нического  впрыска  в  дизеле  используется  главным  обра-

зом  именно  тот,  который  обусловливает  распад  топлива

вследствие  динамического  и  вязкостного  сопротивления

воздуха,  имеющего  высокую  плотность  (15—25  кг/м

3

)*.

Обычно  распыливающие  отверстия  представляют  собой

цилиндрические  отверстия,  вызывающие  в  струе  сравни-

тельно  малые  начальные  возмущения.  Практика  показы-

вает,  что  изменение  длин  этих  отверстий,  выбираемых

в  пределах  от  двух  до  трех  диаметров,  может  оказать

влияние  на  характер  струи.  Большей  частью  выбирается

длина  отверстия,  равная  трем  его  диаметрам,  чтобы  полу-

чить  стабильное  истечение  по  всему  сечению.  Выходя-

щий  из  отверстия  поток  топлива  содержит  определенные

начальные  возмущения,  вызываемые  приведенными  ниже

причинами (рис.  136):



а)  турбулизацией,  вызванной  иглой,  особенно  в  слу-

чае, когда проходное сечение под ней очень мало;



б)  наклонным  положением  распыливающих  отверстий

по отношению κ подводящему каналу;



*  Автор  вновь  несколько  пренебрегает  современными  воззрени-

ями,  согласно  которым  в  быстроходных  двигателях  распыливание  опре-

деляется  в  основном  энергией  турбулентных  пульсаций  топлива,  дви-

жущегося  с  большими  скоростями  в  распылителе,  и  распыл  происходит

непосредственно  на  выходе  из  сопла  и  даже  при  впрыске  в  вакуум.

Прим. пер.





182

в)  входной  кромкой,  которую  даже  при  тщательной

обработке  трудно  получить  чистой  (Засс  примерно  в  1930  г.

рекомендовал  длительную  полировку  распиливающих  от-

верстий  с  помощью  масла,  содержащего  наждачную  пудру;

на  практике  используют  также  обычный  процесс  полировки,

который  дает  хорошие  результаты  только  применительно

к  дизелям  больших  размеров,  например  судовым  дизелям).

Начальные  возмущения  неправильно  было  бы  считать

нежелательными,  если  только  удается  контролировать

их  до  такой  степени,  чтобы  разные

распылители  не  давали  струй,  за-

метно  отличающихся  и  создающих

различный силовой импульс.



304.  Струя  состоит  из  ядра,  дви-

жущегося  с  большой  скоростью  по

направлению  к  головной  ее  части,

где  в  основном  и  происходит  распы-

ливание.  Мелко  распыленная  часть

струи  отделяется  от  ядра  и  увле-

кается  воздушными  вихрями,  вызван-

ными  движением  струи;  эта  часть

топлива  образует  оболочку  струи.

На  рис.  137  показано  схематически

развитие  струи  при  давлении  впрыска
300  am,  диаметре  сопла  0,8  мм,  про-

тиводавлении

20

am,

температуре

окружающей  среды  15°  С.  На  рис.  138

показано  развитие  струи  в  функции  времени.  Уместно

вспомнить  представление  Швейцера  [34]  о  том,  что  проник-

новение  струи  можно  рассматривать  как  сверление  отвер-

стия  в  воздухе,  причем  скорость  удлинения  этого  отвер-

стия  не  зависит  от  скорости  истечения  сверлящей  жидкости

в  каждый  момент  времени.  Почти  непосредственно  за  верши-

ной  струи  имеют  место  все  еще  очень  высокие  скорости

топлива,  затем  струя  сталкивается  с  еще  неподвижным  воз-

духом  и  происходит  ее  дезинтеграция.  Эти  ударные  силы

быть  может  в  большей  мере,  чем  силы  трения,  действующие

вдоль  поверхности  ядра  струи,  определяют  распыливание

топлива в среде плотного воздуха

1

.



1

  Автор  не  учитывает  того,  что  струя  создает  поток  воздуха  в  на-

правлении  своего  движения,  поэтому  силы  ударного  столкновения

топлива  с  воздухом  не  так  велики,  как  можно  было  бы  предположить.

Прим. пер.

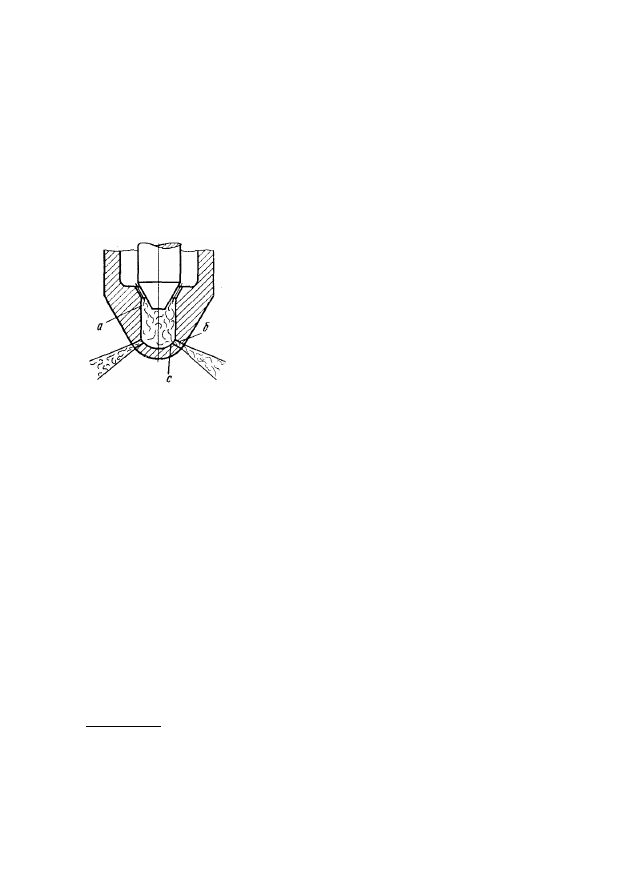

Рис.  136.  Иллюстрация

различных  источников

турбулентных

пульса-

ций в топливной струе:



а  —  проходное  сечение

под  конусом  иглы;  б  —

канал

распиливающего

отверстия;  с  —  острая

входная  кромка  распы-

ливающего   отверстия
