Сгорание в поршневых двигателях (Брозе Д.) - часть 46



183

305.  Как  следует  из  механизма  распиливания,  всегда

имеется  определенное  равновесное  сочетание  между  даль-

нобойностью  и  дисперсностью  струи.  Например,  при  вы-

сокой  вязкости  топлива  имеют  место  меньшие  начальные

возмущения,  ядро  струи  остается  более  компактным,  и  поэ-

тому    меньшим  оказывает-

ся   взаимодействие   струи



с  окружающим  воздухом.

Дальнобойность

струи

увеличится,  а  дисперсность

ее  уменьшится,  по  сравне-

нию  со  случаем,  когда  вяз-

кость  топлива  меньше.  Это

можно

компенсировать

уменьшением

проходного

сечения  отверстий  в  распы-

лителе  (при  этом  давление

впрыска  становится  выше),

применением  более  корот-

кого  распыливающего  от-

верстия  (длиной  2d  вместо
3d)

или  использованием

большего  числа  мелких

отверстий  при  сохранении

полного  проходного  сече-

ния  отверстий  неизменным,

если  невозможно  умень-

шить  вязкость  топлива,

например,

предваритель-

ным его нагревом.



306.  Следует            вообще

отметить,  что  как  бы      ни

были  велики    наши  теоре-

тические  познания  об  ука-

занных    явлениях,  обычно

приходится  при  конструк-

тивных  разработках  форсунок  прибегать  к  опытным  про-

веркам.  Наиболее      ценная      практическая      рекомендация,

полученная  опытным  путем,      сводится    к    тому,      что    при

непосредственном  впрыске      в    условиях      нетурбулентных

камер  свободная  длина  струи  должна  быть  равна  400  диа-

метрам  соплового  отверстия,  исходя      из  чего,      рассчитав

общее проходное сечение отверстий в распылителе, опре-

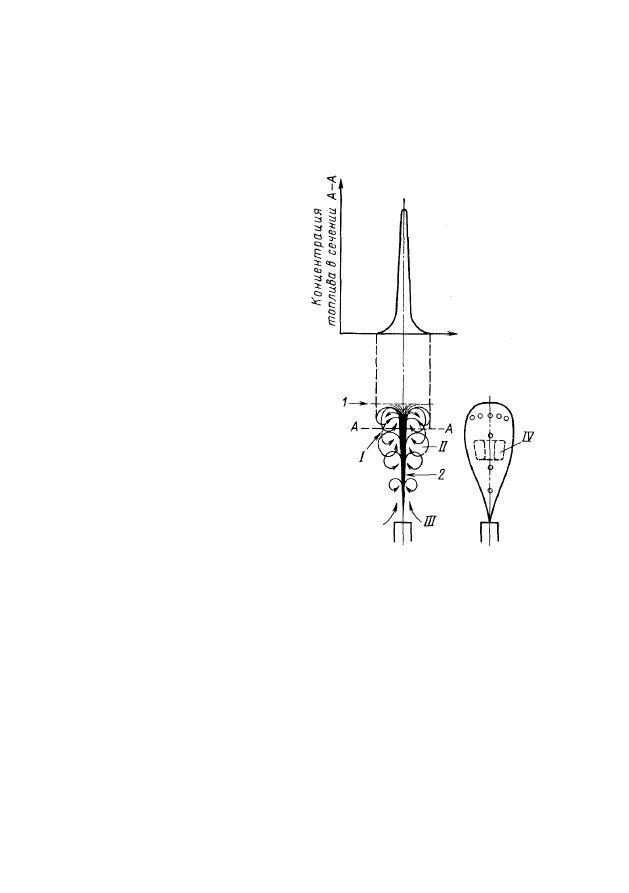

Рис.  137. Схематическое  представ-

ление развития струи   и  распили-

вания топлива в плотной среде:



/  —  распиливающее  действие;  //  —

вихреобразование;  ///  —  вовлечение

в  движение  воздуха;  IV  —  зона  распо-

ложения  топлива, впрыснутого  в  начале

процесса  (очаг  воспламенения)  1  —дви-

жущаяся   вершина;   2 — ядро  струи





184

деляют  необходимое  число  струй.  В  предкамерных  и  по-

добных  им  дизелях  диаметр  соплового  отверстия  должен

быть относительно большим.



307.  Струи,  полученные  таким  образом,  оказываются

очень  жесткими  при  обычно  встречающихся  давлениях

впрыска  порядка  нескольких  сотен  атмосфер:  они  прони-

зывают  картон  и  даже  кусок  дерева,  поставленный  непо-

средственно  около  распыливаю-

щего  отверстия.  Они  могут  также

наносить  ранения  рукам,  причем

любое  проникновение  нефти  в  орга-

низм,  как  известно,  вызывает  по-

явление  язвы.  Такой  характер

струи  ведет  к  ярко  выраженной

тенденции  попадания  топлива  на

стенки,  если  последние  находятся

достаточно  близко  на  пути  движе-

ния вершины струи.

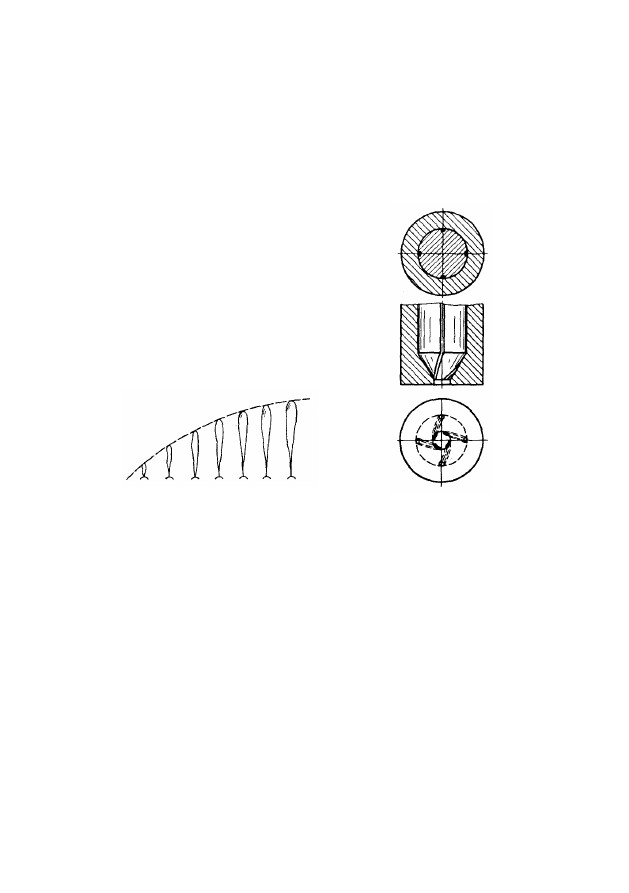

Рис. 138. Схема развития факела



(по      Швейцеру — «сверление»



струей воздуха)



Рис.   139.   Турбу-

лентное сопло ста-

рого типа



308.  Предпринимались  многие  попытки  получить  бо-

лее  мягкие  струи  либо  увеличением  начальных  возмуще-

ний  (турбулентные  распылители),  либо  за  счет  быстро

увеличивающейся  поверхности  контакта  струи  с  возду-

хом,  для  чего  применяли  щелевые  отверстия  вместо  круг-

лых.  Вихревые  распылители  (рис.  139)  почти  вышли  из

употребления  после  применения  их  в  различных  вариантах

калоризаторных  двигателях  и  других  двигателях  с  уме-

ренными  давлениями  сжатия.  В  настоящее  время  они  ши-.

роко  используются  в  несколько  модифицированном  виде

на  установках  с  непрерывным  горением  при  относительно

малой  плотности  воздуха  (котлы,  газовые  турбины).

Возражения  против  их  применения  в  дизелях  следующие:

относительно высокая стоимость изготовления при точном







185

выдерживании  размеров;

относительно  большой

объем

топлива,  непосредственно  подверженного  воздействию  го-

рячих  газов;  слишком  большая  дисперсность  и,  как  след-

ствие, слишком малая дальнобойность струй.



В  калоризаторных  двигателях,  в  которых  стенки

в  большой  мере  использовались  как  средство  ускорения

испарения и помогали исправить несовершенство смеше-

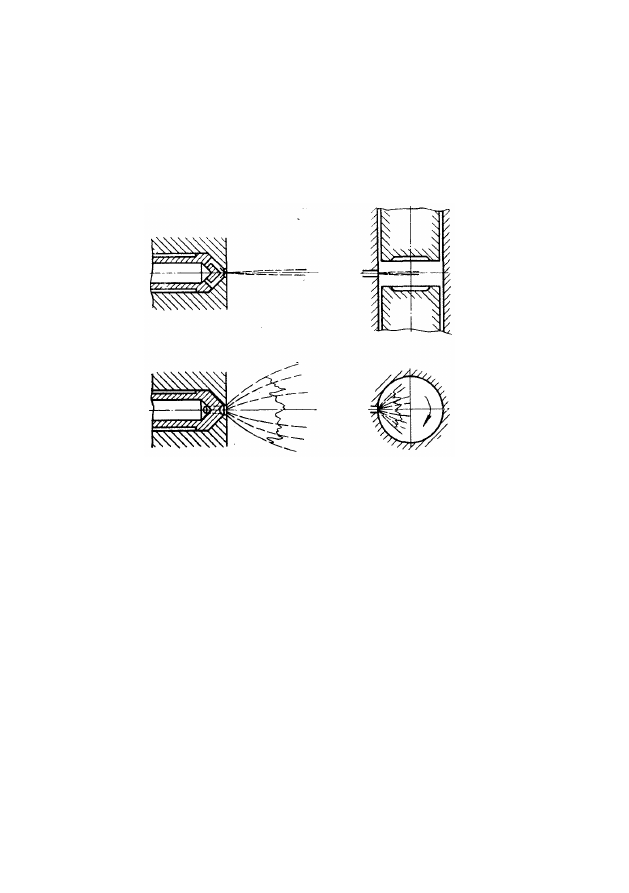

Рис.  140.  Схема  организации  процесса  в    малораз-

мерном  дизеле  с  одной  веерообразной  струей    и  за-

вихриванием воздуха



ния,  не  требовалась  столь  высокая  точность  изготовления

вихревых  распылителей,  которая  требуется  при  их  при-

менении в обычных дизелях.



309.  Фирма  Юнкерс  в  двухтактных  дизелях  с  проти-

воположно  движущимися  поршнями  всегда  использовала

специфическую  форму  струй.  При  этом  ставилось  целью

не  создание  вращательного  движения  топлива  в  распы-

лителе,  а  обеспечивалось  прямое  столкновение  двух

струй,  вследствие  чего,  как  и  в  ацетиленовых  горелках,

образовывалась  струя  в  виде  плоского  веера  (рис.  140)

с  мелкими  каплями,  но  обладающая  малой  дальнобой-

ностью  (см.  рис.  126).  Эти  форсунки  требовали  очень

тщательного  изготовления  и  были  очень  чувствительны

к  неточностям:  даже  при  небольшом  эксцентриситете

одной  из  струй  плоский  топливный  веер  не  образуется,

и струя оказывается искривленной.





186

310.  Форсунки  со  щелевыми  распиливающими  отвер-

стиями  изготовляются  в  нескольких  вариантах.  Фирма

Томассен  на  двигателях  с  горизонтально  расположенными

цилиндрами  эксплуатировала  в  течение  очень  долгого

времени  форсунку  с  профрезерованной  щелью  вместо

сверленого  отверстия  (рис.  141,  а),  но  эта  конструкция

не

получила

дальнейшего

распространения.

Наиболее

обычной  современной  конструкцией  щелевого  распылителя

является  штифтовый  распылитель,  предложенный  фир-

мой  Бош  (рис.  141,  б),  в  котором  щель  образована  между

круглым отверстием и выступающей частью иглы — штиф-

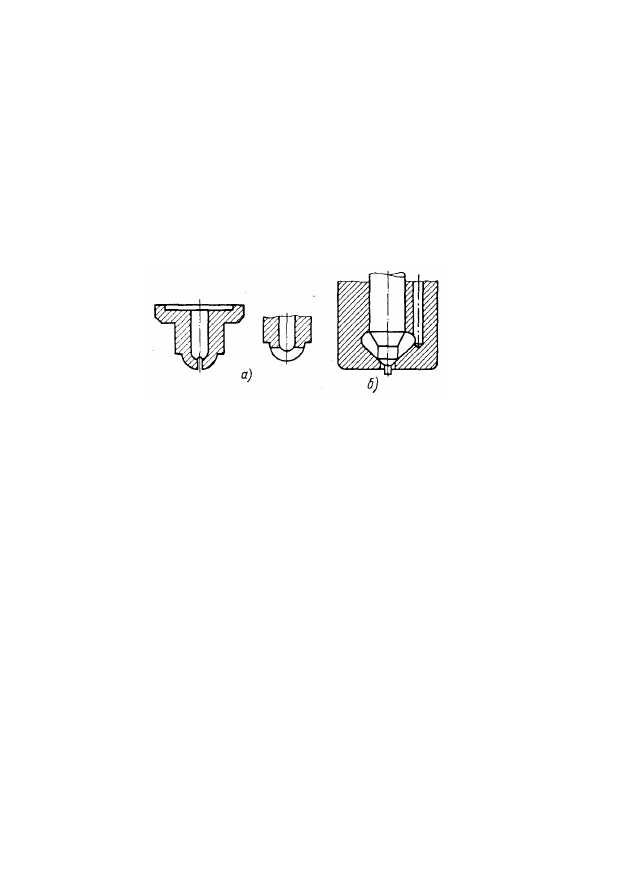

Рис. 141. Распылители:



а — со щелевым  отверстием;  б — штифтовый



том.  Последний  может  быть  прошлифован  в  виде  конуса

с  тем  или  иным  углом,  вследствие  чего  могут  быть  полу-

чены  струи  с  различным  углом  конуса  и,  следовательно,

с  различной  дальнобойностью.  Распылители  маркируются

по  углу  конуса  штифта  в  пределах  от  4  до  45°.  Струя

с  углом  конуса  4°  очень  жесткая,  струи  с  углами  конуса
30  и  45°  столь  мягки,  что  можно  держать  руку  непосред-

ственно  у  распылителя  без  какой-либо  опасности.  Эти  рас-

пылители  широко  применяются  во  всех  предкамерных  и

вихрекамерных  дизелях.  Однако  они  не  пригодны  для

двигателей  с  непосредственным  впрыском,  так  как  при

требуемой  в  последних  мелкости  распыливания  даль-

нобойность  струй  в  случае  штифтового  распылителя

слишком  мала;  кроме  того,  угол  конуса  струи,  обеспечи-

ваемый  штифтовыми  распылителями,  слишком  мал  для

использования  в  большинстве  открытых  камер  сгорания,

а  получение  больших  углов  конуса  связано  с  большими

конструктивными  трудностями.  На  рис.  142,  а,  б  пока-

заны  некоторые  формы  струй,  обеспечиваемых  штифто-

выми  распылителями;  ясно  видно,  что  эти  струи  внутри

полые.
