7

ным  воспламенением.  Процессы  других  видов,  представ-

ляющие  сейчас  в  основном  исторический  интерес,  будут

также упомянуты вкратце.



11.  Процессы  сгорания  в  двигателях  различных  типов

состоят  из  ряда  элементарных  (характерных)  процессов,

законы      протекания      которых      следует      изучить      прежде

всего.  После  этого  необходимо  познакомиться  с  основами

химии горения.




ОТДЕЛЬНЫЕ ВИДЫ ПРОЦЕССОВ СГОРАНИЯ

12.  В  двигателях  имеют  место  три  типичных  элемен-

тарных  процесса  сгорания,  происходящих  или  последо-

вательно,  или  одновременно.  В  физической  химии  первые

два  процесса  объединяются  термином  взрыв  и  поэтому

могут быть названы взрывным сгоранием.



Третий  процесс  может  быть  охарактеризован  [2]  как

диффузионное пламя и назван диффузионным горением.



13.  Взрывное  сгорание  может  происходить  в  смесях

горючих  газов  или  паров  с  воздухом,  если  эти  смеси  имеют

соответствующий      состав,      и      протекать      различно  —  как

одновременный  или  как  постепенный  взрыв.  Первый  имеет

место  в  случае,  когда  в  гомогенной  по  составу  и  темпера-

туре  газовой  смеси  экзотермическая  химическая  реакция

возникает  одновременно  во  всех  точках  смеси.  Так  как

скорости  протекания  многих  химических  реакций  увели-

чиваются  с  температурой,  реакции  развиваются  с  ускоре-

нием  повсеместно  и  одновременно  до  их  полного  заверше-

ния.  Этот  тип  взрыва  называется  также  тепловым  взрывом.

Он  является  следствием  самопроизвольного  воспламене-

ния  всей  смеси,  т.  е.  воспламенения  без  участия  внешнего

источника.  В  определенный  момент  времени  в  смеси  будет

иметься только одна фаза, а именно, реагирующая смесь.

14.  Вторая      разновидность    взрыва      имеет    место      при

воспламенении  той  же  горючей  смеси  от  внешнего  источ-

ника,  например  от  электрической  искры  (искровое  зажи-

гание).      После    воспламенения      вокруг      искры      возникает

очаг  воспламенения  и  образуется  фронт  пламени,    пере-

двигающийся  по  смеси  с  некоторой  характерной  скоростью,

называемой  скоростью  распространения  пламени.  В  любой

рассматриваемый  момент  времени  будут  существововать

две   главные   фазы — несгоревшая   смесь   и   сгоревшая



8

смесь,  разделенные  зоной  реакции,  находящейся  во  фронте

пламени.



15.  Диффузионное  горение  происходит  в  пограничном

слое  между  горючим  газом  или  паром  и  воздухом  при

благоприятных  условиях,  а  именно,  когда  скорость  хими-

ческих  реакций  и  скорость  смешения  находятся  в  соответ-

ствии.  В  противоположность  взрывному  сгоранию  при

диффузионном  горении  имеются  три  основные  фазы  веще-

ства в один и тот же момент, а именно: горючий газ или

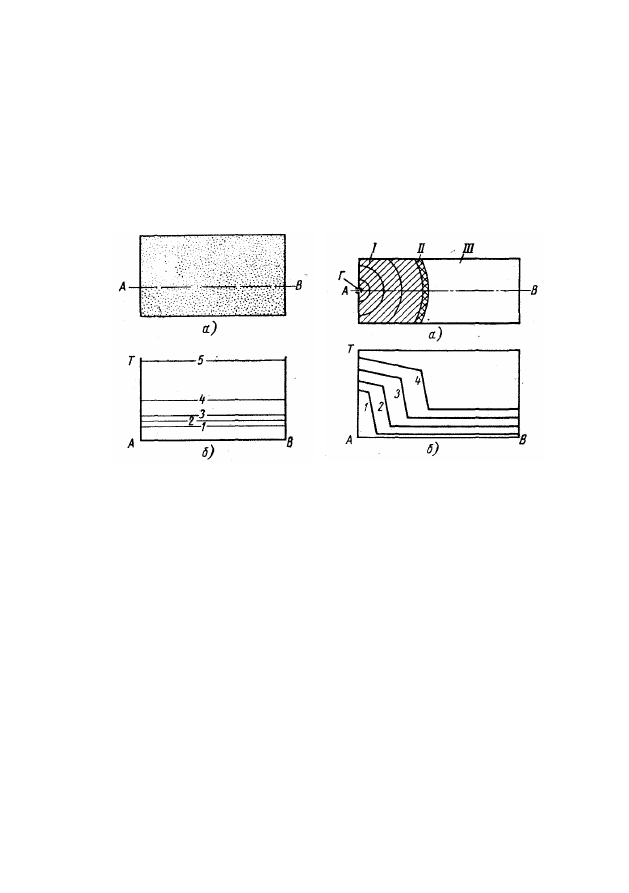

Рис. 6.   Одновременный  взрыв:



а  —  сосуд  с  реагентами;  б  —  изме-

нение  температуры  по  длине  (АВ)

сосуда  в  различные  моменты  вре-

мени: 1, 2, 3, 4, 5—моменты времени



Рис. 7. Постепенный взрыв:



/ — сгоревшая   смесь;    // — горящая



смесь;  /// -— свежая смесь;  Г —-свеча



зажигания (АВ,   а, б,   1, 2, 3, 4 — см.



рис. 6)



пар,  воздух  и  сгоревшая  смесь;  зона  реакции  находится

между  паром  и  воздухом.  Пар  может  образовываться  в  ходе

процесса  с  поверхностей  капель  или  пленки  жидкости.

В  дизелях  капли  образуются  в  результате  распыливания,

а  пленка  —  вследствие  осаждения  топлива  на  стенках

камеры сгорания.



16.  На  рис.  6,  7  и  8  схематически  показаны  различные

виды  процесса  сгорания,  причем  диффузионное  горение

в  струе  газа  (или  обычное  диффузионное  газовое  пламя)

приведено  для  пояснения  принципа  развития  этого  про-

цесса.      Диффузионное      горение      характерно      также      для

испаряющейся капли жидкого топлива (рис. 9).

17.  Постепенный  взрыв  имеет  место  в  газовых  и  бензи-

новых  двигателях  с  искровым  зажиганием,    а  также  и

в двигателях других типов, например, в дизелях, в виде









9

распространения  негомогенного  теплового  взрыва,  когда

в  некоторых  частях  заряда  реакции  развиваются  быстрее,

чем  в  остальных,  и  образуются  отдельные  очаги  [воспла-

менения.

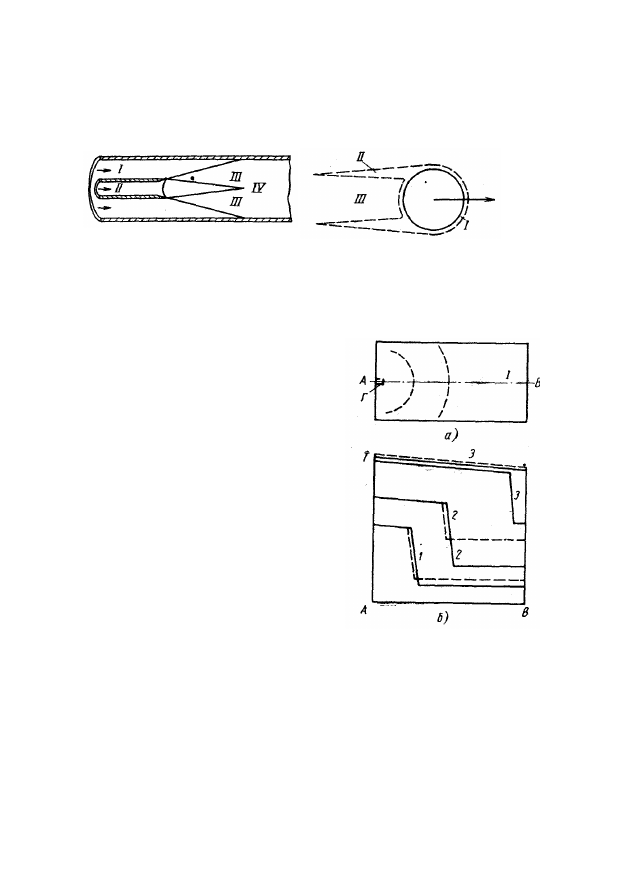

Рис. 8. Схема диффузионного горе-

ния в потоке газа и воздуха:



/ — воздух; // —  газ; /// —зона реак-

ции;   IV — сгоревшая смесь



Рис   9.   Схема   диффузионного

горения испаряющейся капли:



/ — пар; // — зона реакции; /// —

сгоревшая  смесь



18.  Одновременный  взрыв  в  чистом  виде  имеет  место

в  последней  части  несгоревшей  смеси  в  газовых  или  бен-

зиновых  двигателях  —  в  так

называемом        конечном      газе
(выражение,

введенное



Боерледж  [3])  и  вызывает

детонацию.

Схематическая

иллюстрация  детонации,  яв-

ляющейся  комбинацией  горе-

ния  двух  типов,  приведена

на  рис.  10.  В  связи  с  этим

представляет  интерес  сгора-

ние  в  дизеле  в  начале  про-

цесса,  которое  для  определен-

ных  зон  носит  характер  одно-

временного  взрыва,  но  впос-

ледствии  переходит  в  другие

формы горения.



19.

Диффузионное

горе-

ние,  в  частности,  имеет  место

в  дизеле  на  той  стадии,  когда

горение  уже  развивается,

и

топливо,

продолжающее

впрыскиваться  в  пламя,  испа-

ряется,  перегревается  и  сго-

рает  по  мере  соприкоснове-

ния с воздухом. В наиболее



общем  виде  диффузионное  горение  встречается  в  нефтя-

ных  горелках  непрерывного  действия,  используемых

в котлах, а также при сгорании в газовых   турбинах.









Рис.    10.   Явление    детонации

в двигателе с искровым зажи-

ганием:



/  —  последняя  часть  заряда;  Г  —

свеча зажигания (AB, а, б, 1, 2, 3 —

см.  рис.  6). Сплошные  линии-сгора-

ние  без  детонации,  штриховые  ли-

нии — сгорание с детонацией





10

ОДНОВРЕМЕННЫЙ ВЗРЫВ (ОБЪЕМНОЕ САМОВОСПЛАМЕНЕНИЕ)

20.  Рассмотрим    простейший  случай    чисто  теплового

взрыва.        Первоначальное      рассмотрение      его      выполнено

Вант-Гоффом.      В    дальнейшем    теория    теплового    взрыва

была  развита  Η.  Η.  Семеновым  и  его  школой,  а  также

Иостом  [4].



При  рассмотрении  теплового  взрыва  принимают,  что

в  газовой  смеси  идет  экзотермическая  реакция;  считают,

что  в  данный  момент  газовая  смесь  гомогенна  как  по  со-

ставу, так и по температуре; предполагают, что скорость



выделения тепла



всегда    прямо   пропорциональна



скорости      реакции.      Последняя      считается    возрастающей

с температурой по экспоненциальному закону. Поэтому





где

Ε

—

энергия

активации;

  R

—

газовая

постоянная;

  Τ     —    абсолютная температура.



21.  Энергия      активации      может      рассматриваться      как

энергия,  которую  необходимо  затратить  для  того,  чтобы

далее  могла    выделиться  теплота    реакции    Е'.    Поэтому

количество  произведенного  тепла  равно  Е'  —  Е.  В  случае,

если  эта  разность  положительна,  реакция  экзотермична;

в  противном  случае  реакция  эндотермична.  Теплота  реак-

ции  Е'  является  энергией  активации  для  реакции,  идущей

в обратном направлении.

22.  Увеличение

температуры  сопровождается  потерей

тепла  в  окружающую  среду,  имеющую  температуру  Т

о

.

Эта  потеря  в  наипростейшем  случае  может  быть  выражена

формулой



Приведенные  выше  два  основных  уравнения  могут  быть

представлены графически (рис. 11). На рисунке показана



одна  зависимость

от  температуры  и  зависимости



от температуры при трех значениях С

1

. Из графика сле-



*  Усложнения,      связанные      с      появляющимся      вследствие      этого

теплообмена температурным градиентом,  пока  не  рассматриваются.
