Сгорание в поршневых двигателях (Брозе Д.) - часть 1



3

Общая теория горения



1.  В    книге  рассмотрены  процессы,      происходящие  в

поршневых  двигателях,      и  законы,      управляющие  этими
процессами.  Прежде  всего  следует  уточнить,  каким  кон-
кретно вопросам необходимо уделить основное внимание.

2.  Сгорание

является  химическим

процессом,

но

спе-

циалиста    по  двигателям  внутреннего  сгорания    интере-
суют      в      основном      физические      явления,      происходящие
в  результате  сгорания,  а  именно:  изменение  температуры
и  давления  рабочего  заряда,  а  также  продукты  химических
реакций,  если  они  представляют    какую-либо    опасность
(некоторые

составляющие

отработавших

газов;

продукты,

способствующие

загрязнению

масла,

увеличивающие

отло-

жения на деталях двигателя и т. д.).

3.  Процесс  выделения  тепла    при    сгорании  топлива

следует

рассматривать

скорее

как

отрицательное

явление,

так  как  он  вызывает  повышение  "температуры  газов,  что,
в  свою  очередь,  ведет  к  термическому  напряжению  стенок
камеры  сгорания.  Поэтому  в  общем  случае  желательна
такая  организация  процесса  сгорания,  при  которой  было
бы  возможно  достигнуть  изменения  давления  заряда  тре-
буемого

характера

при

минимальных

термических

нагруз-

ках  на  стенки.  Это  влечет  за  собой  стремление  осуществить
процесс  сгорания  при  низких  температурах  и  минималь-
ных      значениях      коэффициента      теплоотдачи      от      заряда
в стенки  камеры сгорания.

4.  Характер

изменения

давления

должен

оцениваться

как  с  точки  зрения  термодинамики,  так  и  с  учетом  механи-
ческих  нагрузок  двигателя.  С  точки  зрения  термодина-
мики  цикл  с  адиабатическим  сжатием  и  расширением  и
сгоранием  при  постоянном  объеме  (рис.  1)  является  наи-
выгоднейшим.

1*





4

5.  Принимая

во  внимание  статическую  прочность  дета-

лей

двигателя,

нередко

соглашаются

с

небольшим

ухуд-

шением  к.  п.  д.,  чтобы  значительно  уменьшить  максималь-
ное  давление  сгорания.  Для  того  же,  чтобы  получить  при
допустимом

давлении

сгорания

достаточно

высокие

эффек-

тивность

и

экономичность

цикла,

принимают

в

качестве

основы  рабочего  цикла  цикл  Сабатэ  (рис.  2)  со  смешан-
ным   подводом   тепла.

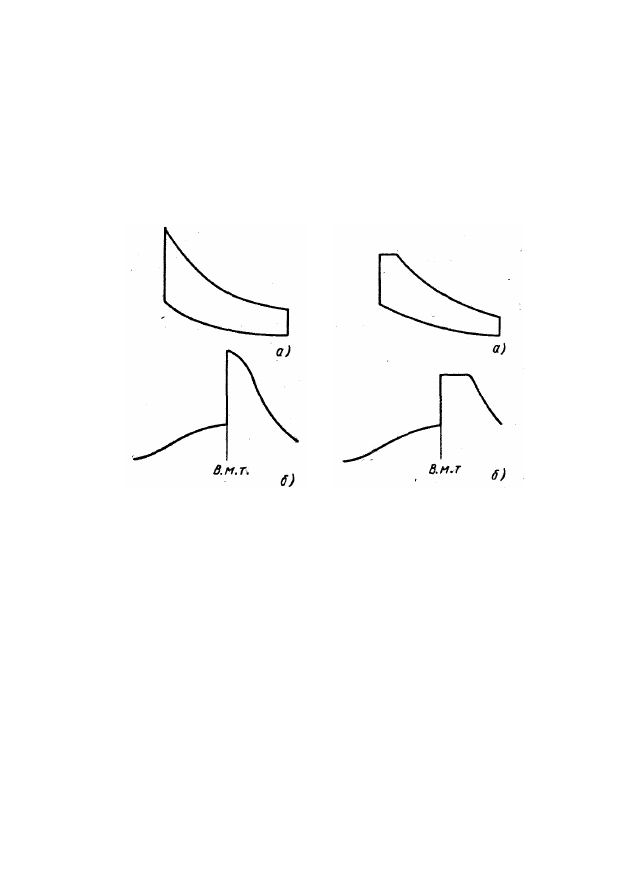

Рис.    1.   Диаграммы

цикла
 Бо-де-Роша:



α — ρ — V-диаграмма; б — р—τ-

диаграмма



Рис.   2.   Диаграммы   цикла

Сабатэ:



а — р— V-диаграмма; б — р—τ-

диаграмма



6.   Соображения

динамической

прочности

деталей

при-

водят  к  новому  компромиссу.  С  точки  зрения  термодинами-
ки

достаточно

иметь

характеристику

изменения

давления

в  зависимости  от  объема  заряда  в  цилиндре  (  ρ  —  V-диа-
грамма);

для

определения

же

действительных

нагрузок

необходимо

рассматривать

изменение

давления

по

времени

(р—τ

-диаграмма).

Процесс,

осуществленный

в

соответ-

ствии  с  термодинамическими  циклами,  приведет  к  скачко-
образному  изменению  нагрузки,  что  из-за  инерции  дефор-
мирующихся  деталей  вызовет  в  них  дополнительную  дина-
мическую

нагрузку.

Если,

например,

сгорание

происходит

при  строго  постоянном  объеме  (т.  е.  мгновенно),  деформа-
ции,  а  следовательно,  и  напряжения  в  деталях  удвоятся
по сравнению с напряжениями при статическом приложе-







5

нии  того  же  усилия  при  тех  малых  степенях  демпфи-

рования, которые обычно имеют место (рис. 3).



Возникающие      при    этом      вибрации      вызывают      шум,

работа  двигателя  становится  «жесткой»  и  существенно

уменьшается       усталостная

прочность деталей.   Поэтому

важно добиться такого харак-

тера зависимости ρ — τ, при

котором отмеченные послед-

ствия динамического прило-

жения нагрузки  будут све-

дены к минимуму.



7.  Отмеченное  требование

может  быть  осуществлено

только  в  том  случае,  если

сгорание  будет  происходить

в  течение  определенного  про-

межутка  времени  (рис.  4).

Это  вполне  возможно  без  су-

щественного  отклонения  от  термодинамического  совершен-

ства  цикла  (рис.  5),  так  как  допущенные  отклонения

в  единицах  времени  (угла  φ)  связаны  с  объемом  через  зави-

симость

косинусоидального

типа,  и  если  φ  меняется  в  пре-

делах  от  —15  до  15°,  то  пере-

мещение поршня от н. м. т.

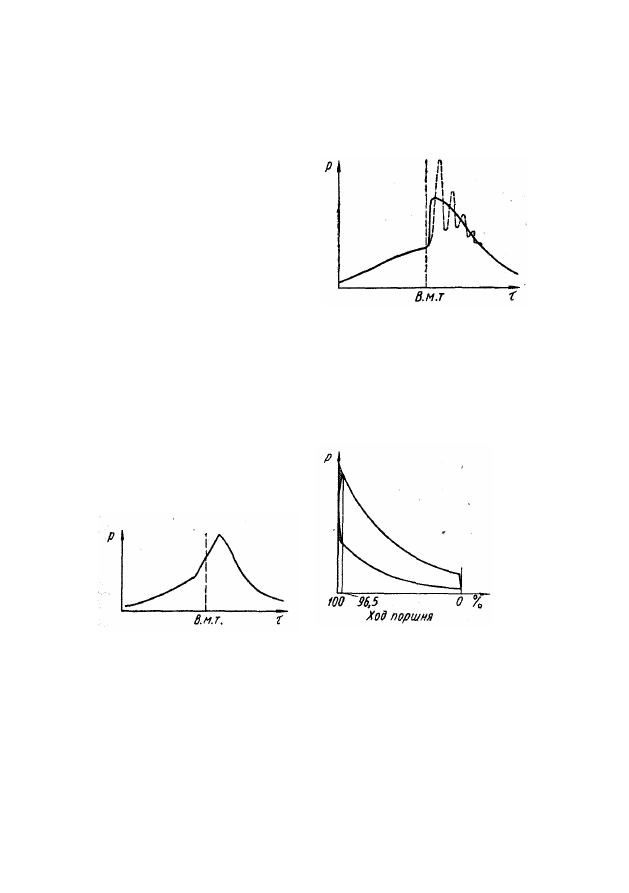

Рис. 4. Действительный характер



повышения  давления в течение



конечного отрезка времени



Рис. 5. Потери, возникающие



вследствие конечной скорости



повышения давления



в  начале  и  конце  сгорания  будет  составлять  около  96,5%

полного  хода  поршня.  Сказанное  применимо  также  к  сго-

ранию  по  циклу,  близкому  к  смешанному,  но  в  последнем

случае  угол  φ,  при  котором  начинается  расширение,  обычно

больше  (30°  и более,  см. рис. 2), так что скругление





Рис.  3.  Влияние  динамического

приложения  нагрузки  при  бес-

конечно  быстром  повышении

давления на напряжения, возни-

кающие в деталях







6

диаграммы  может  привести  к  более  существенному  сни-

жению эффективности.



8.  Последствия

динамического  приложения  нагрузки

должны  рассматриваться  в  связи  с  периодом  собственных
колебаний  деталей  двигателя  (при  отсутствии  демпфиро-
вания период собственных колебаний

,  где



т  —  масса,  с  —  жесткость  [1]).  Из  практики  известно,

что  во  многих  случаях  величины  τ

с

  и  времени  сгорания

примерно  одинаковы,  следовательно,  необходимо  при-

нимать  меры  для  уменьшения  эффекта  от  динамического

приложения  нагрузки.  Последнее  относится  как  к  тихо-

ходным  дизелям,  так  и  к  быстроходным  бензиновым  дви-

гателям,  причем  в  последнем  случае  —  в  связи  с  массовым

использованием на легковых автомобилях.



В  быстроходных  дизелях  динамическое  приложение

нагрузки  вызывает  чрезмерный  шум  и  жесткую  работу.

В  двигателях  этого  типа  особенно  сложно  удовлетвори-

тельно  решить  проблему  уменьшения  нежелательных  эф-

фектов  динамического  приложения  нагрузки.  Частично

это  связано  с  явлениями,  которые  будут  рассмотрены

позднее,  а  именно  с  тем,  что  давление  в  объеме  камеры

сгорания  дизеля  при  определенных  условиях  не  успевает

полностью  выравниваться,  и  в  самом  газе  в  период  сгора-

ния  возникают  колебания,  вызывающие  звуковой  эффект.

Аналогичное  явление  имеет  место  в  бензиновых  двигателях

при детонации (стуке).



9.  Из  сказанного  следует,  что  предпочтительным  яв-

ляется  равномерное  повышение  давления  в  течение  вре-

мени,    соответствующего    минимально    возможному    пути

поршня,  с  достижением  достаточно  малых  конечных  давле-

ний.  Это  должно  сопровождаться  минимальными  тепло-

выми  потерями,  большой  полнотой  сгорания  и  минималь-

ным содержанием в продуктах сгорания вредных примесей.

10.  Возможны  различные  способы  достижения  сформу-

лированных  выше  целей.  В  соответствии  с  родом  приме-

няемого  топлива    были  разработаны    различные  методы

организации  процесса.  Из  них  в  книге  разбираются:  про-

цессы      сгорания      в      газовых      и      бензиновых      двигателях

с  искровым  зажиганием  предварительно  сжатой  горючей

смеси;  процессы  сгорания  в  нефтяных  двигателях  (которые

называются  двигателями  Дизеля)    со  сжатием    воздуха,

последующим  впрыском  топлива и его самопроизволь-
