Замена водомасляного теплообменника

Торцевой ключ на 13

Отпустить болты М8 на крышке охладителя масла, и снять её. (До снятия слить охлаждающую жидкость из двигателя).

Очистить крышку масляного теплообменника, плоскость прилегания и установить новую прокладку

Торцевой ключ на 13

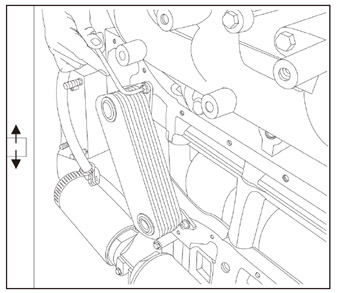

Отпустить 4 болта М8 крепления радиатора моторного масла.

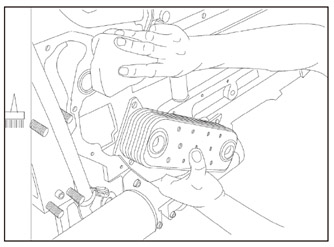

Снять радиатор моторного масла, и очистить плоскости сопряжения фланца радиатора и блока.

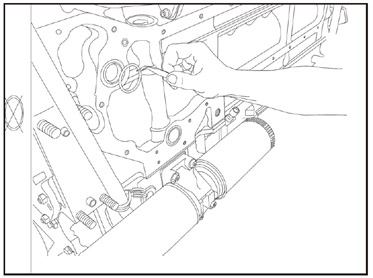

Заменить уплотнительную шайбу радиатора масла.

Торцевой ключ на 13

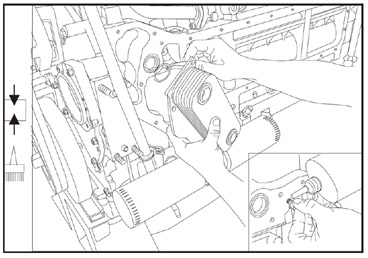

Установить новый радиатор и затянуть шестигранный болт М8.

Внимание: перед установкой болта нанести на резьбу герметик Локтайт 242.

Торцевой ключ на 13

Установить крышку водомасляного теплообменника и затянуть все болты М8 по периметру.

Заменить клапан ограничения давления масломагистрали

Торцевой ключ на 13

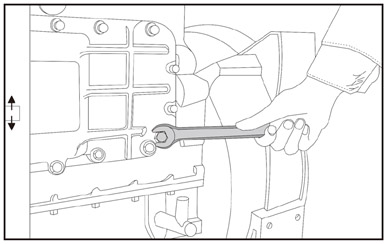

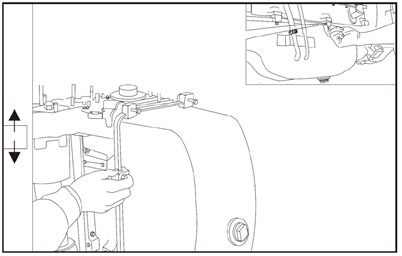

Открутить все болты М8 крепления поддона картера

Снять крепления поддона картера, и снять поддон.

Рожковый ключ на 27

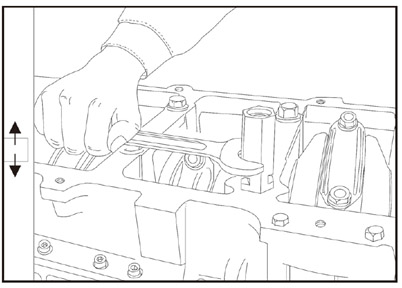

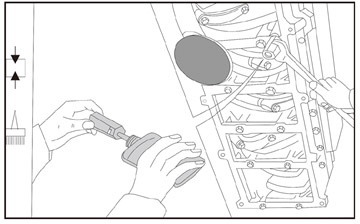

Снять клапан ограничения давления масломагистрали

При снятии клапана надо вращать его за шестигранник.

Рожковый ключ на 27

Установить новый клапан ограничения давления. Перед установкой нанести на резьбу герметик Локтайт 242

При установке нового клапана ограничения давления, надо вращать его за шестигранник.

Рожковый ключ на 13

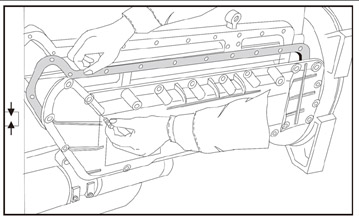

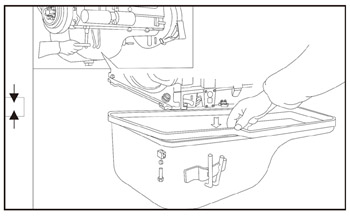

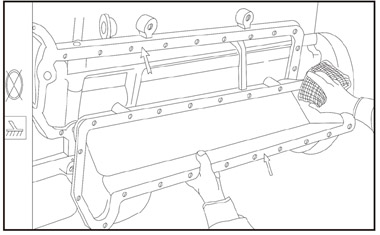

Установить поддон картера, затянуть болты

Внимание: плотно установить прокладку поддона картера.

Заменить масляный насос

Торцевой ключ на 13

Рожковый ключ на 16

Снять поддон картера, снять сетчатый масляный фильтр

Рожковый ключ на 10

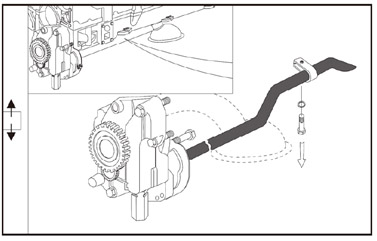

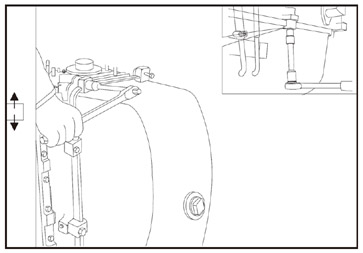

Открутить зажим крепления качающейся трубки (крепление трубки в двух местах )

Рожковый ключ на16

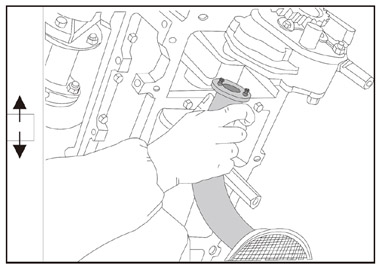

Отпустить болт М10 качающей трубки и снять качающую трубку.

Рожковый ключ на16

Торцевой ключ на 16

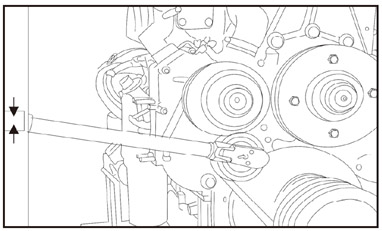

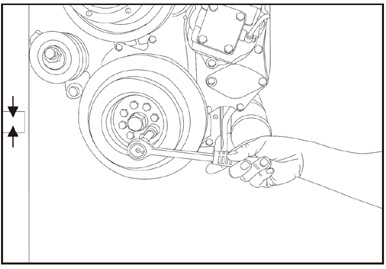

Ослабить гайку натяжного шкива и открутить болты шкива коленчатого вала.

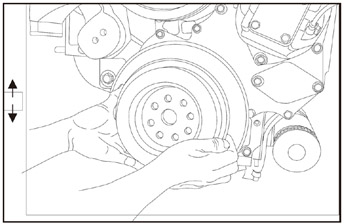

Снять шкив и демпфер коленчатого вала, при необходимости можно слегка ударить по нему.

Рожковый ключ на 22

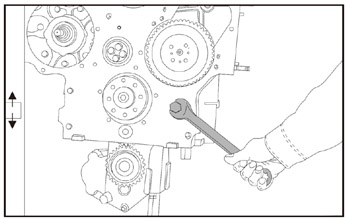

Открутить шестигранную пробку в коробке шестерён

Торцевой ключ на 16

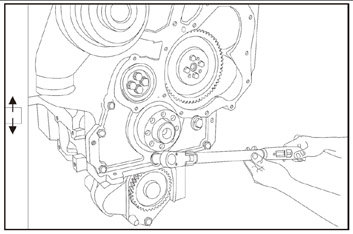

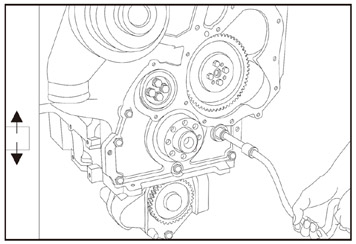

Открутить болт промежуточного шестеренчатого вала масляного насоса

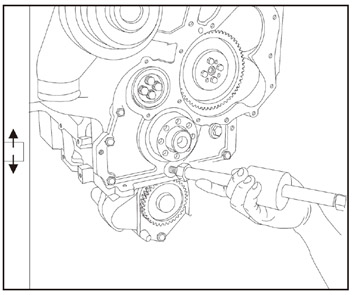

Снять болт промежуточного шестеренчатого вала масляного насоса специальным инструментом.

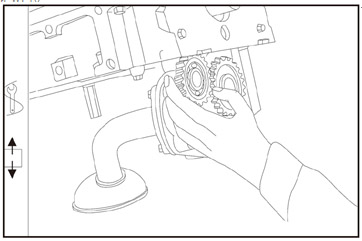

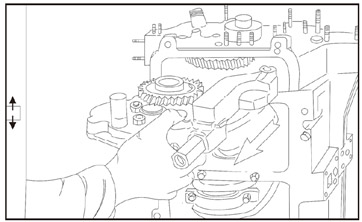

Снять промежуточную шестерню масляного насоса

Торцевой ключ на 16

Открутить болт, который находится под шестигранной пробкой

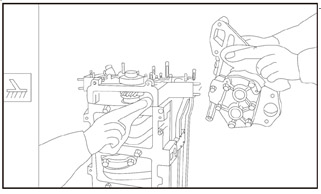

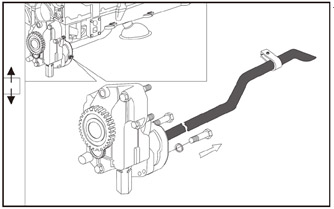

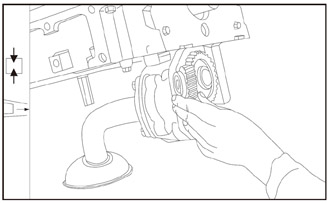

Снять масляный насос

Очистить плоскость сопряжения блока и масляного насоса.

Торцевой ключ на 16

Установить новый масляный насос и прокладку, и затянуть болт под шестигранной пробкой

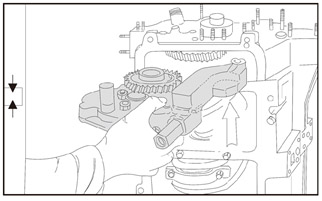

Установить промежуточную шестерню масляного насоса (примечание: выступом вовнутрь)

Установить болт промежуточного шестеренчатого вала масляного насоса

Торцевой ключ на 16

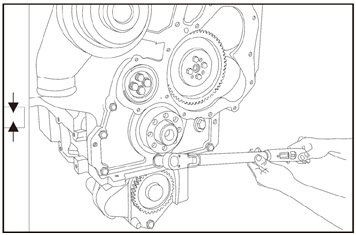

Установить болт промежуточного шестеренчатого вала и затянуть

Момент затяжки 60+5 Н·м

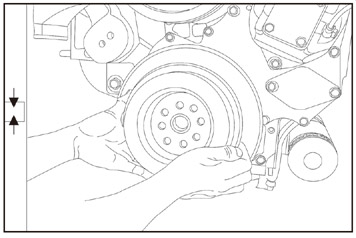

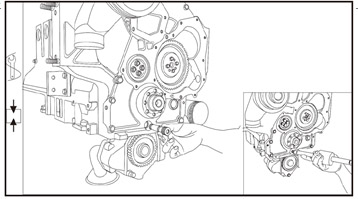

Установить демпфер и шкив.

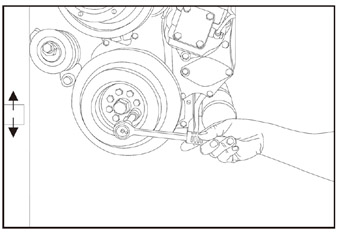

Торцевой ключ на 16

Установить болты шкива и затянуть.

Момент затяжки 60+5 Н·м

Рожковый ключ на 16

Установить ремень, натянуть, и затянуть шестигранную гайку.

Замена форсунки

Рожковый ключ на 17

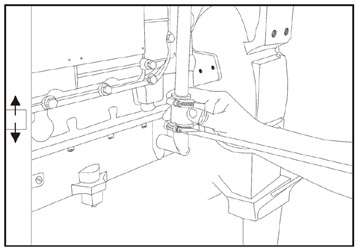

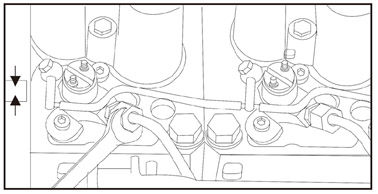

Очистить вокруг форсунки и снять штуцер соединения топливопровода высокого давления и форсунки

Снять трубку форсунки

Рожковый ключ на 13

Открутить болт крепления зажима, снять прокладку и сам зажим.

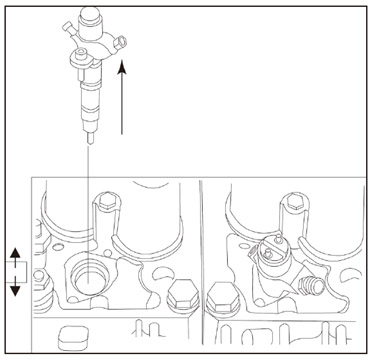

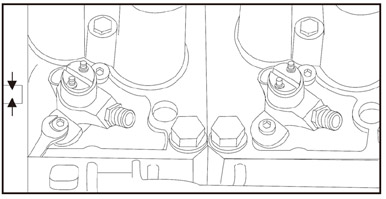

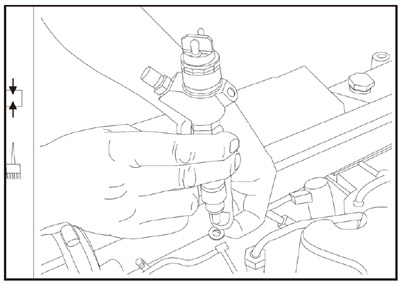

Снять форсунку

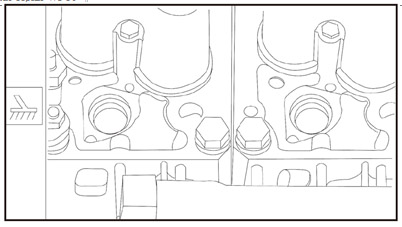

Очистить отверстие форсунки

Заменить медное уплотнительное кольцо на новое

Заменить форсунку на новую, потом установить новое резиновое уплотнительное кольцо.

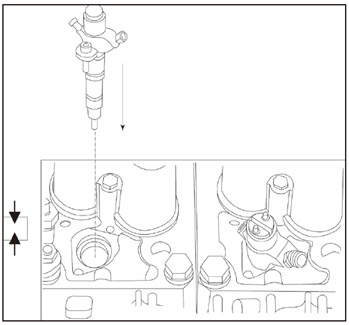

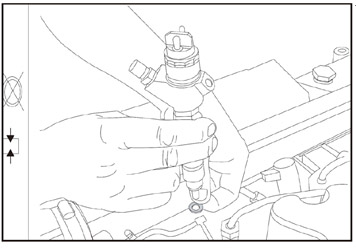

Установить новую форсунку на место.

Внимание: после установки форсунки проверить резиновое кольцо на отсутствие сдавливания

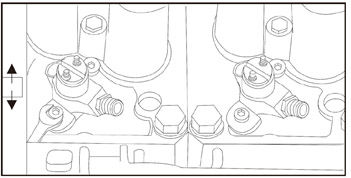

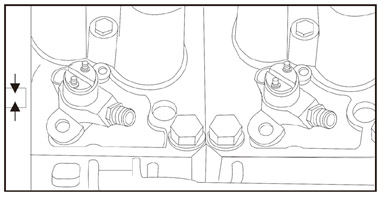

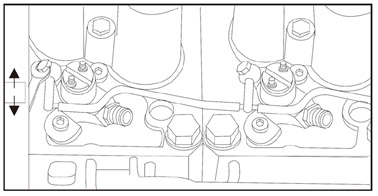

Установить зажим крепления форсунки

Установить и затянуть болт, симметрично;

Момент затяжки 10 - 12 Н·м.

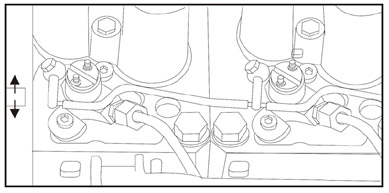

Затянуть штуцер форсунки и топливопровода высокого давления.

8.4. Впускная система дизеля Wechai WP10

Замена турбокомпрессора

Отвёртка 6 мм

Отпустить хомут резинового шланга впускного патрубка турбокомпрессора и хомут шланга выпускного патрубка

Отвёртка 6 мм

Отпустить хомут шланга трубки слива масла в поддон.

Шестигранный ключ на 6

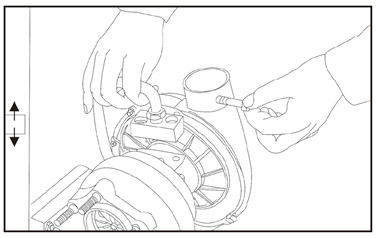

Снять два болта крепления трубки подвода масла

Рожковый ключ на 16

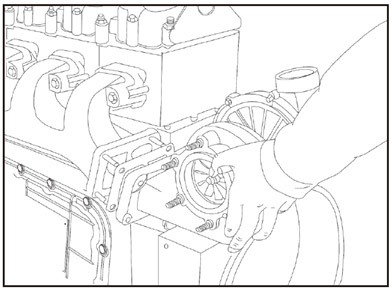

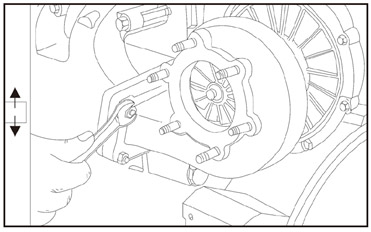

Снять самостопорящиеся гайки фланца для соединения выпускной трубы и турбокомпрессора. Снять турбокомпрессор

Заменять турбокомпрессор на новый

Внимание: если турбокомпрессор будет меняться не сразу, то нужно закрыть все входные и выходные отверстия во избежание попадания любых предметов в цилиндр.

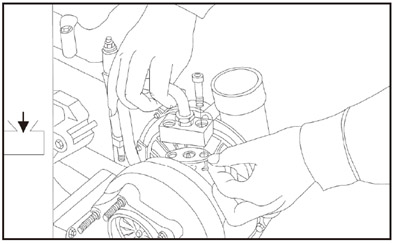

Шестигранный ключ на 6

Заменить прокладку впускной трубки на новую и затянуть два болта крепления трубки подвода масла.

Внимание: при установке прокладки трубки подвода масла, обязательно смазать масляные отверстия, прокладку и фланец нагнетателя. Вливать чистое масло и вращать турбинное колесо, чтобы масло попадало в камеру подшипника.
