Раздел 7.
Электрическая часть дизеля Wechai WP10
Электрическая часть включает электрогенератор, стартер, электронный блок управления (ECU), фланец электронагрева, датчик указателя температуры воды (этот датчик, выпускаемый фирмой Bosch, прямо соединяется с ECU), датчик давления масла, датчик давления наддувочного воздуха (этот датчик, выпускаемый фирмой Bosch прямо, соединяется с ECU), датчик частоты вращения и реле и т.д.
7.1 ЭБУ
Электронный блок управления фирмы BOSCH, имеет стабильную производительность системы, несколько уровней защиты и коррекции системы мер по повышению надежности двигателя и безопасности; применяя CAN и K-шины питания достигнута простота управления автомобилем блоком управления, и легко осуществить диагностику повреждения машины.

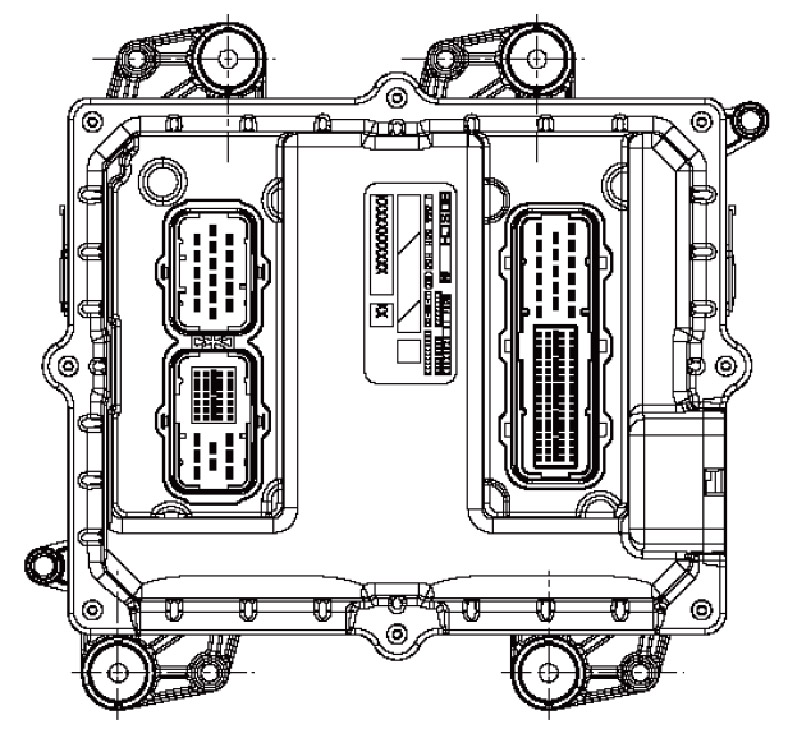

рис 7-1 . Внешний вид ECU
7.2. Электрогенератор
Номинальное напряжение электрогенератора дизеля серии WP10 - 28V, электрогенератор имеет регулятор с транзистором. Электрогенератор на автомобиле параллельно работает с аккумулятором, при этом подзаряжает его. Электрическую схему электрогенератора см рис 7-2.

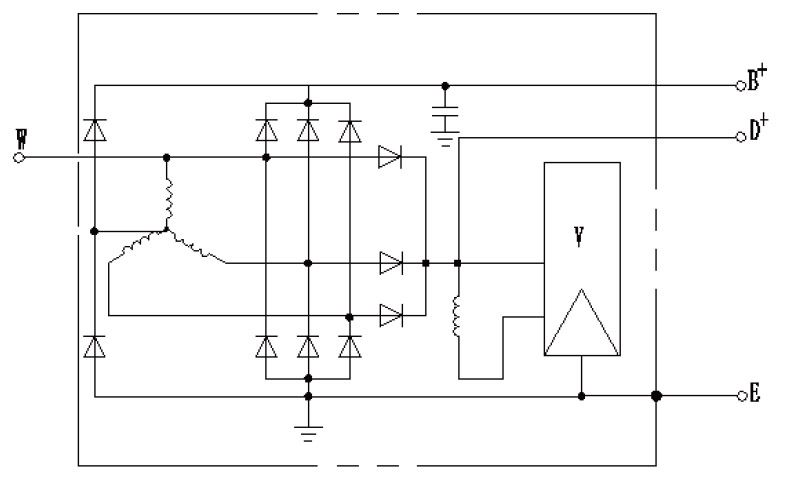

Рис 7-2. Принципиальная схема генератора
При установке и монтаже электрогенератора, обращать внимание на:
-
Необходимо полностью его охлаждать
-
Необходимо защищать от пыли, воды, масла
-
Проверять натяжение ремня генератора
-
При работе должен быть соединен с регулятором напряжения и аккумлятором.
