Стартер дизеля Wechai WP10

7.3.

Стартер дизеля серии WP10 является стартером постоянного тока с магнитным управлением, зубчатым приводом, передачей крутящего момента с помощью фрикциона, мощностью 5.4 кВт. Электрическая смема стартера см.рис 7-3.

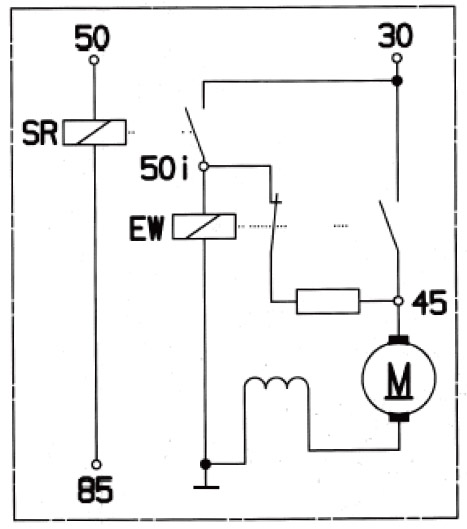

Рис.7-3 Электрическая схема стартера

Для обеспечения работы стартера без повреждения, надо обращать внимание на:

Защиту от воды, грязи, моторного масла, при необоходимости установить защитную панель.
Защиту от высокой температуры, допускается температура корпуса стартера не более100оС.
Если водитель не может наблюдать за процессом запуска (например, двигатель установлен в задней части грузового транспортного средства), необоходимо установить пусковое реле для обеспечения защиты зубьев стартера от удара, оно должно быть более 80A. При нормальной работе дизеля сразу же после запуска выключить цепь стартера, ось пускового реле должна быть параллельна с землей и перпендикулярной направлению транспортного средства, всё это защитит стартер от нежелательного зацепления из-за вибрации и ударов и т.д.

7.4. Датчик давления моторного масла дизеля Wechai WP10

Рабочая температура датчика давления моторного масла - 25 - 100оС, диапазон измерения - 0 - 500 кПа, давление сигнализации 45 - 75 кПа (при снижении давления контакт закрыт), максимальная мощность давления сигнализации 5 Вт, номинальное напряжение 6-24В, присоединительные размеры датчика см рис.7-4.

рис.7-4. Схема датчика давления моторного масла

7.5. Датчик температуры воды.

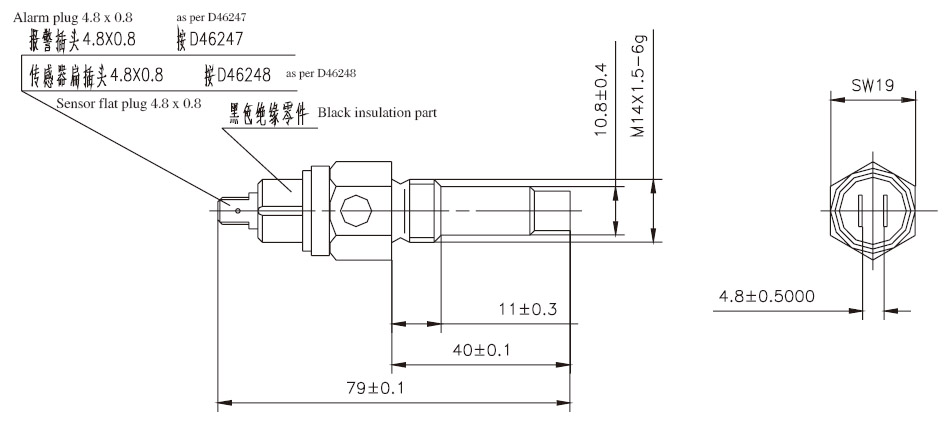

Рабочая температура датчика температуры воды - 25-120оС, датчики температуры воды бывают двух видов: простые и с сигнализатором, температура сигнализации датчика 96±3оС. Допустимый крутящий момент при установке датчика температуры воды 19.6 Н·м, номинальное напряжение 6 - 24В, присоединительные размеры датчика температуры воды см. рис.7-5.

рис 7-5 Схема датчика температуры воды
