ВОЗДУШНЫЙ ФИЛЬТР ДВИГАТЕЛЯ 168F-2R

ВОЗДУШНЫЙ ФИЛЬТР ДВИГАТЕЛЯ 168F-2R

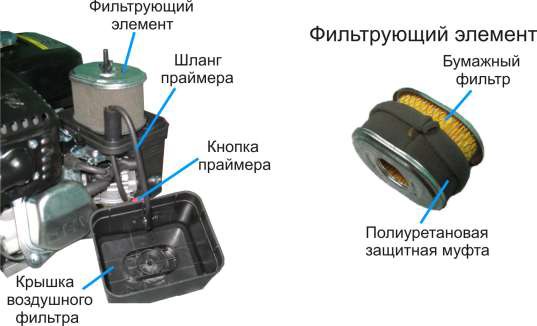

Двухэлементный тип фильтра (Рис. 7).

На Вашем двигателе установлен двухэлементный тип фильтра. Фильтрующий элемент состоит из бумажного фильтра и полиуретановой защитной муфты. В процессе эксплуатации возможно забивание фильтрующего элемента снежной пылью, обледенение или обмерзание. Признаками этого являются:

затрудненный запуск;
появление черной копоти;
снижение мощности двигателя;
неустойчивая работа двигателя на минимальных оборотах.

Для устранения причины появления перечисленных признаков необходимо снять крышку фильтра и вынуть фильтрующий элемент. Фильтрующий элемент очистить от снега и загрязнения, при необходимости просушить.

После установки фильтрующего элемента на место и установки крышки фильтра следует проверить функциональность праймера (при нажатии на праймер воздух должен поступать в поплавковую камеру карбюратора). Если шланг пережат, кнопка праймера будет упругой, снимите крышку и устраните пережатие шланга.

Если фильтрующий элемент обледенел, допускается кратковременная эксплуатация двигателя без фильтрующего элемента. В этом случае при первой же возможности следует очистить, просушить фильтрующий элемент и установить его на место.

ВНИМАНИЕ! Продолжительная эксплуатация двигателя без фильтрующего элемента приведет к быстрому износу двигателя.

Рис. 7

ТОПЛИВО И ТОПЛИВНЫЙ БАК

Топливо

Применяется неэтилированный бензин с октановым числом 92. Использование неэтилированного бензина снижает образование нагара и продлевает срок службы двигателя.

Никогда не пользуйтесь неочищенным бензином или смесью бензина и масла. В топливе не должно быть грязи и воды.

ВНИМАНИЕ!
- Обращайтесь с топливом аккуратно, т.к. оно может повредить пластмассовые и окрашенные поверхности.
- Если двигатель работает с большой нагрузкой, свечи и двигатель могут слегка детонировать.
- Если детонация наблюдается при равномерном движении, смените марку бензина. Если и это не поможет, проконсультируйтесь у продавца, иначе двигатель может выйти из строя.
Топливный бак

Объем топливного бака 3,6 л.
Проверка

а) Извлеките крышку топливного фильтра и проверьте уровень бензина.

б) Если уровень бензина низок, долейте бензин в бак. Уровень бензина не должен быть выше горловины топливного фильтра (рис. 8).

ПРЕДОСТЕРЕЖЕНИЕ

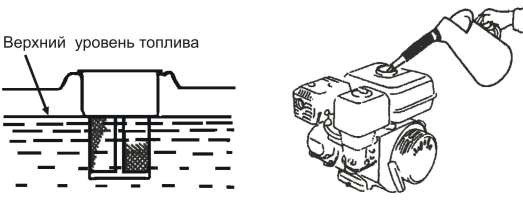

Рис. 8

Бензин легко воспламеняется и при определенных условиях взрывается. Доливайте бензин в проветриваемом помещении. Не допускайте попадания искры, в том числе от сигареты, в помещение, где хранится или заливается бензин.
- При заправке бака бензин не должен переливаться через край бака и не должен стоять в горлышке. Пробку следует плотно закручивать.
- Пролитый бензин или пары бензина могут воспламениться. Если бензин был пролит, до пуска двигателя залитые поверхности следует вытереть насухо.
- Избегайте длительного контакта бензина с кожей и длительного вдыхания паров бензина.
- Держите бензин в местах, не доступных детям.

ЗАПУСК ДВИГАТЕЛЯ

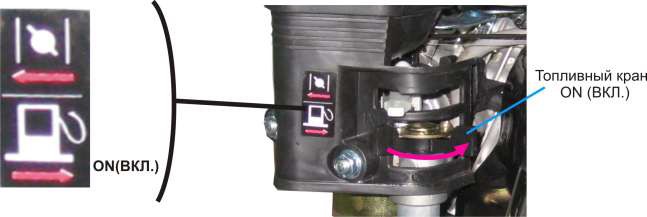

Установите топливный кран в положение «ON» («Вкл.») (Рис. 9)

Рис. 9

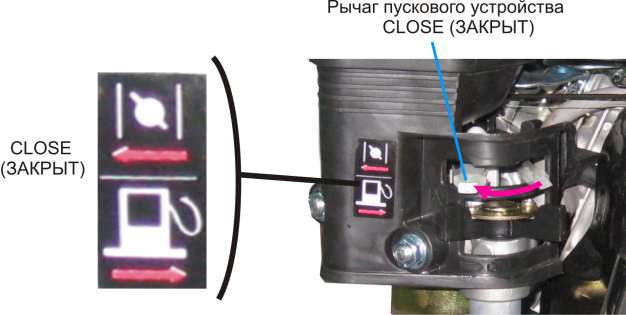

Если двигатель холодный, рычаг пускового устройства установите в положение

«CLOSE» - «Закрыт». (Рис.10).

ВНИМАНИЕ! Если двигатель горячий, нет необходимости использовать пусковое устройство. Рычаг пускового устройства установить в положение «ON» («Открыт»).

Рис. 10

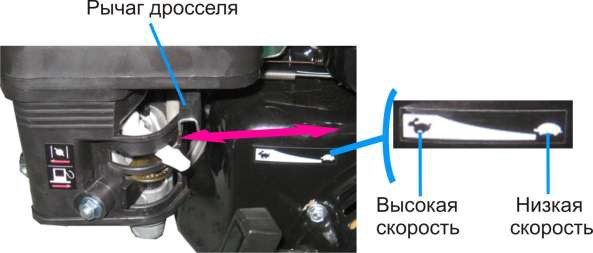

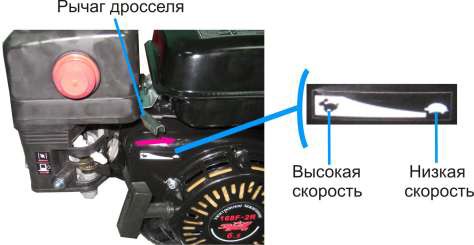

Передвиньте рычаг дросселя влево не более половины его перемещения (Рис.11).
Включите двигатель (Рис.12)

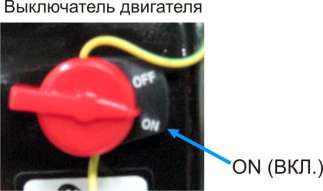

а) Поверните выключатель двигателя в положение «ON» («Вкл.») (Рис.12), выключатель двигателя может быть вынесен на руль.

б) Слегка потяните рукоятку стартера, пока не почувствуете сопротивление, затем резко дерните ее на себя.

ПРЕДОСТЕРЕЖЕНИЕ

Не отпускайте резко рукоятку стартера. Медленно отпустите рукоятку в соответствии с силой раскручивания.
Если двигатель не завелся с первого раза, повторите попытки до запуска двигателя.

Рис. 11

Рис. 12

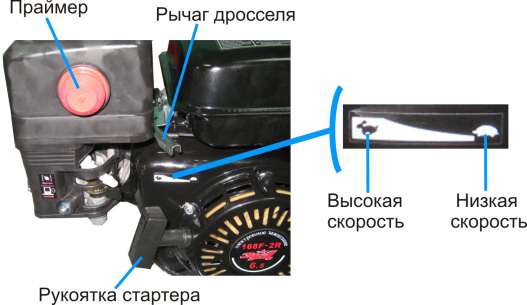

Для облегчения запуска двигателя в холодное время года вы можете дополнительно воспользоваться кнопкой праймера (рис. 11), нажав на нее и полностью утопив в корпус 2…4 раза. Затем произведите запуск двигателя, дернув за рукоятку стартера.

ВНИМАНИЕ! Используя праймер для запуска двигателя, следует помнить, что он обеспечивает впрыск достаточно большого количества топлива в диффузор карбюратора. Чрезмерно большое количество топлива может привести к отказу свечи зажигания. Если это произошло, то просушите или замените свечу зажигания. После этого можете повторить пуск двигателя.

РАБОТА ДВИГАТЕЛЯ 168F-2R

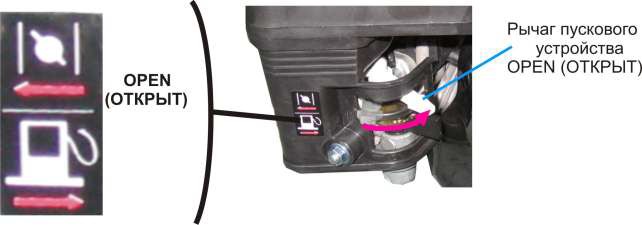

1. Прогрейте двигатель и передвиньте рычаг пускового устройства в положение

  «OPEN» («Открыт»)

  Рис. 13
2. Передвиньте ручку газа на нужную скорость (Рис.14).

  Система контроля количества масла

  Рис. 14

  Система контроля количества масла разработана для того, чтобы предотвратить повреждение двигателя по причине недостаточного количества масла в картере. Когда уровень масла становится недостаточным, система контроля количества масла автоматически остановит двигатель, предотвращая его повреждение, в то время как выключатель двигателя остается в положении «ON» («Вкл.»).

  ВНИМАНИЕ! Если двигатель остановится и не будет заводиться, проверьте уровень масла в двигателе, прежде чем искать другие неисправности.

  ОСТАНОВКА ДВИГАТЕЛЯ 168F-2R

  Для экстренной остановки двигателя поверните выключатель двигателя в положение

  «OFF» («Выкл.»).

  В обычной ситуации последовательно выполните следующие действия:
  1. Поверните рычаг дросселя вправо до упора (рис.15).
  2. Поверните выключатель двигателя в положение «OFF» («Выкл.») (Рис. 16), выключатель двигателя может быть вынесен на руль.

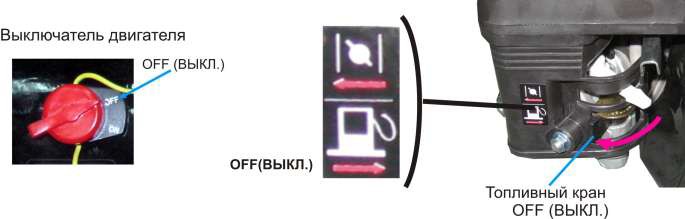

  3. Поверните топливный кран в положение «OFF» («Выкл.») (Рис. 16).

Рис. 15

Рис. 16

СИСТЕМА КОНТРОЛЯ ВЫХЛОПА ДВИГАТЕЛЯ 168F-2R

Во время работы двигателя образуются вредные для человека и природы выхлопные газы. В выхлопных газах содержится токсичная одноокись углерода, поэтому очень важно осуществлять контроль выхлопных газов. Чтобы уровень выхлопных газов Вашего двигателя был в пределах, допускаемых стандартами, обратите внимание на следующее:

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ДВИГАТЕЛЯ 168F-2R

Техобслуживание двигателя необходимо проводить периодически, в соответствии с графиком, приведенным в данном руководстве. График техобслуживания составлен для нормального режима эксплуатации двигателя в нормальных условиях. Если двигатель эксплуатируется при большой нагрузке, в условиях повышенного запыления или влажности, при повышенных температурах, то техобслуживание должно проводиться чаще.
ЗАМЕНА ЗАПЧАСТЕЙ ДВИГАТЕЛЯ 168F-2R

Мы рекомендуем использовать запчасти, выпускаемые фирмой производителем двигателя. Можно использовать и другие запчасти, но имеющие аналогичное качество.
ВНЕСЕНИЕ ИЗМЕНЕНИЙ В КОНСТРУКЦИЮ ДВИГАТЕЛЯ 168F-2R

Модернизация системы контроля выхлопа может привести к превышению допустимых пределов. Недопустимыми считаются следующие действия, направленные на изменение системы:
1. Разборка и внесение изменений в любые детали систем впуска и выпуска газа.
2. Внесение изменений в коммутационное устройство блока регулировки скорости или его снятие, или внесение изменений в блок регулировки скорости, в результате чего параметры двигателя выходят за номинальные значения.
ПРИЗНАКИ УХУДШЕНИЯ ВЫХЛОПА ДВИГАТЕЛЯ 168F-2R
1. Трудный запуск или остановка двигателя.
2. Нестабильный холостой ход.
3. Черный дым из выхлопной трубы или слишком большое потребление топлива.
4. Плохая искра свечи зажигания или повторное возникновение искры.
5. Раннее зажигание.

При возникновении одной из этих проблем обратитесь к Вашему дилеру.

ГРАФИК ТЕХОБСЛУЖИВАНИЯ ДВИГАТЕЛЯ 168F-2R

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ДВИГАТЕЛЯ 168F-2R

Чтобы обеспечить качественную работу двигателя, пользователь должен проводить его техобслуживание согласно приведенной ниже таблице:

Частота осмотра Что проверяется		При каждом включении	Первый месяц или через 20 часов	Каждые три месяца или через 50 часов	Каждые 6 месяцев или через 100 часов	Каждый год или через 300 часов
Масло	Проверить уровень	
Масло	Заменить				
Масло в редукторе	Проверить уровень	
Масло в редукторе	Заменить				
Воздушный фильтр	Проверка	
	Чистка				
	Замена					
Отстойник	Чистка				
Свеча зажигания	Чистка, регулировка				
Свеча зажигания	Замена					
Искроуловитель	Чистка				
Холостой ход	Проверка, регулировка					
Клапанный зазор	Проверка, регулировка					
Топливный бак и фильтр	Чистка					
Топливопровод	Проверка	Каждые два года (при необходимости – заменить)

ВНИМАНИЕ!

Используйте только детали, изготовленные компанией или аналогичные по качеству, иначе произойдет поломка двигателя. ПРИМЕЧАНИЕ:

 Техобслуживание должно выполняться дилером.

МЕТОДИКА ПРОВЕДЕНИЯ ТЕХОБСЛУЖИВАНИЯ ДВИГАТЕЛЯ 168F-2R

ПРЕДОСТЕРЕЖЕНИЕ

Заглушите двигатель, прежде чем проводить какой-либо ремонт. Если ремонт необходимо производить при включенном двигателе, обеспечьте хорошую вентиляцию помещения. Выхлопные газы содержат ядовитую одноокись углерода, дышать выхлопными газами опасно для жизни.

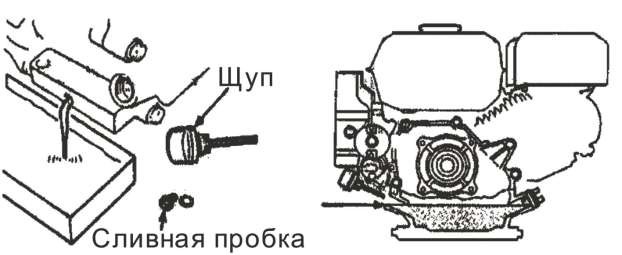

1. Замена масла

  Перед заменой масла прогрейте двигатель, чтобы полностью слить масло из картера. а) Открутите крышку масляного картера и пробку, чтобы полностью слить масло. Вновь

  установите пробку и туго ее затяните. (Рис. 17);

  б) Наполните картер рекомендуемым маслом до верхней метки;

  в) Установите обратно крышку картера. Объем масла в двигателе – 0,6 л.

  ЗАМЕЧАНИЕ

  Рис. 17

  Не бросайте емкости с маслом в мусорные ящики и не сливайте масло на землю, чтобы не загрязнять окружающую среду.

  Перевозите отработанное масло в закрытом контейнере и сдавайте в специализированные пункты приема.

  2.Техническое обслуживание воздушного фильтра

  Загрязненный воздух затруднит приток воздуха в карбюратор. Чтобы поддерживать карбюратор в хорошем рабочем состоянии, регулярно проводите техобслуживание фильтра. При эксплуатации двигателя в пыльных условиях чистите фильтр чаще.

  ПРЕДОСТЕРЕЖЕНИЕ

  Никогда не пользуйтесь бензином или растворителем для очистки фильтра, т.к. это может стать причиной пожара или взрыва.

  Никогда не пользуйтесь двигателем без воздушного фильтра, т.к. грязь и пыль попадут в двигатель, что приведет к его быстрому износу.

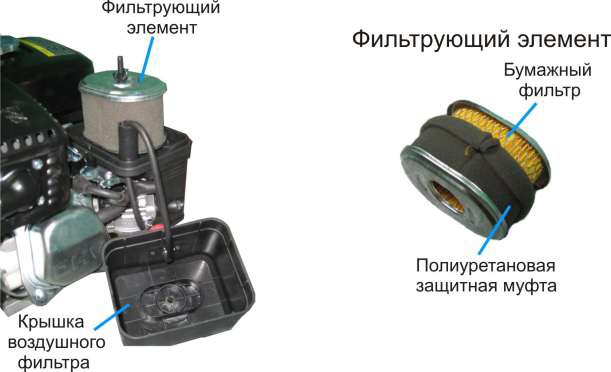

  Двухэлементный тип (Рис. 18)

  Отверните барашковую гайку и снимите крышку фильтра. Проверьте, не повреждены ли элементы. При обнаружении дефектов замените деталь.

  а) Полиуретановая защитная муфта:

  промойте в теплом растворе бытового моющего средства и дайте детали высохнуть. б) Бумажный элемент:

  несколько раз постучите деталью о твердую поверхность, чтобы удалить грязь, или продуйте сжатым воздухом изнутри наружу (не более 300 рsi). Никогда не пользуйтесь щеткой: она забьет грязь в волокна. Если бумажный элемент чрезмерно загрязнился, замените его.

  Рис. 18

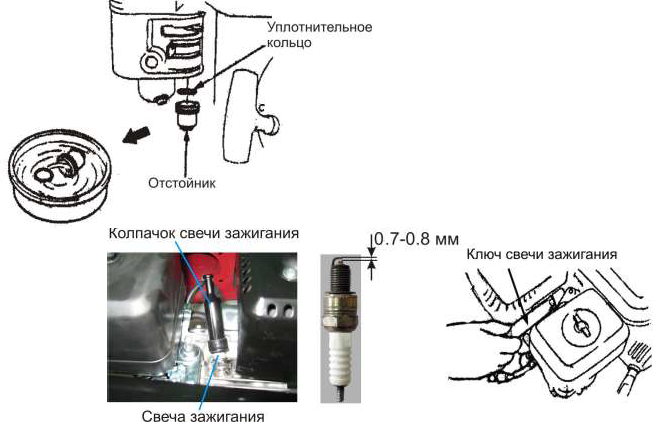

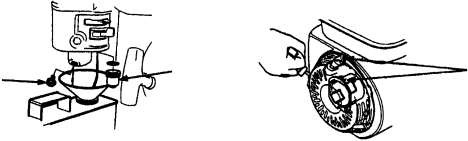

  3.Чистка отстойника (Рис. 19)

  Поверните топливный кран в положение «OFF»(«Выкл.»), извлеките отстойник и уплотнительное кольцо. Промойте их в неогнеопасном растворителе или растворителе с высокой точкой возгорания. Высушите деталь и установите ее на место. Поверните топливный кран в положение «ON»(«Вкл.»)и проверьте, нет ли утечки.

  ПРЕДОСТЕРЕЖЕНИЕ

  В определенных условиях бензин является чрезвычайно пожаро- и взрывоопасным веществом. Не курите и не допускайте появления искр и пламени на рабочей территории.

  После установки отстойника проверьте, нет ли утечки бензина и убедитесь, что территория вокруг двигателя сухая.
  1. Свеча зажигания (Рис. 20)

    Рекомендуемые свечи зажигания: BP6ES, BPR6ES(NGK) или NHSPLD F6RTCU. Чистота свечи гарантирует нормальную работу двигателя и то, что вокруг свечи не появится нагара.

    а) Выкрутите свечу при помощи специального ключа;

    ПРЕДОСТЕРЕЖЕНИЕ

    Во время работы глушитель сильно разогревается. Будьте внимательны и не прикасайтесь к нему, пока он не остынет.

    б) Почистите свечу щеткой. Если изолятор поврежден, замените свечу;

    в) Измерьте зазор свечи при помощи щупа. Зазор должен составлять от 0,7 до 0,8 мм (Рис. 20). Отрегулируйте расстояние, сгибая боковой электрод;

    г) Проверьте, чтобы шайба свечи была в хорошем состоянии, при необходимости замените ее. Ввинтите свечу рукой до упора, а затем затяните ее при помощи специального ключа. Если Вы устанавливаете новую свечу, для прижатия шайбы затяните ее еще на 1/2 оборота, если Вы устанавливаете свечу, которой уже пользовались, затяните ее на 1/8-1/4 оборота.

    ПРЕДОСТЕРЕЖЕНИЕ

    Свеча должна быть тщательно установлена и прижата. Недостаточно прижатая свеча может сильно разогреться и повредить двигатель.

    Используйте только рекомендуемые свечи и аналогичные. Неправильный температурный диапазон свечи может повредить двигатель.

    Рис. 19

    Рис. 20
  2. Искроуловитель

    Для обеспечения эффективности работы искроуловитель должен проходить техобслуживание каждые 100 часов.

    ПРЕДОСТЕРЕЖЕНИЕ

    Если двигатель только что закончил работать, глушитель будет

    очень горячим. Не прикасайтесь к нему, иначе Вы можете получить ожог.

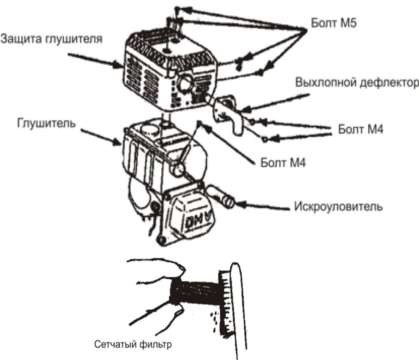

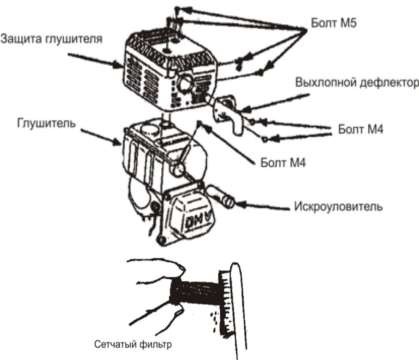

    Дайте ему остыть, прежде чем начинать какие-либо работы. а) Открутите болты М4 и снимите выхлопной дефлектор с корпуса (Рис. 21);

    б) Открутите четыре болта М5 на корпусе защиты глушителя и снимите защиту глушителя;

    в) Открутите болт М4 искроуловителя и отделите искроуловитель от глушителя; г) С помощью щетки удалите отложения сажи с сетчатого фильтра искроуловителя;

    д) Установите искроуловитель в обратном порядке. Рис. 21

    ПРЕДОСТЕРЕЖЕНИЕ

    Старайтесь не повредить сетчатый фильтр искроуловителя. Никогда не пользуйтесь поврежденным искроуловителем.
  3. Регулировка карбюратора в холостом режиме

    а) Заведите двигатель и дайте ему прогреться до нормальной рабочей температуры. б) Отрегулируйте частоту вращения в режиме холостого хода с помощью винта

    ограничения перемещения дроссельной заслонки. Номинальная частота вращения в режиме холостого хода составляет 1700±150 об./мин.

    Рис. 22

    ТРАНСПОРТИРОВАНИЕ, ХРАНЕНИЕ И РАСКОНСЕРВАЦИЯ

    ДВИГАТЕЛЯ
    1. ТРАНСПОРТИРОВАНИЕ ДВИГАТЕЛЯ 168F-2R

      Транспортирование двигателя производить только с выключенным топливным краном. Во избежание травм транспортирование и установка двигателя на хранение осуществляется после того, как двигатель остыл.

      ПРЕДОСТЕРЕЖЕНИЕ

      Наклонять двигатель нельзя, чтобы не разлить бензин. Разлитое топливо и его пары могут стать причиной пожара.
    2. ХРАНЕНИЕ ДВИГАТЕЛЯ 168F-2R

      Если двигатель не будет эксплуатироваться долгое время, его ставят на хранение. Хранить двигатель следует в сухом проветриваемом помещении, защищенном от воздействия атмосферных осадков.
      1. Слейте бензин (Рис. 23).

        Сливная пробка Отстойник

        Совместите отметку на

        шкиве стартера с отверстием на корпусе механического стартера

        Рис. 23 Рис. 24
      2. Отсоедините свечу. Налейте столовую ложку чистого машинного масла в цилиндр. Поверните несколько раз коленчатый вал двигателя, чтобы масло равномерно распределилось, установите на место свечу зажигания.
      3. Медленно потяните ремень стартера, пока не почувствуете легкое сопротивление, продолжайте тянуть, пока паз на шкиве стартера не поравняется с отверстием на стартере. В этот момент всасывающий и выхлопной клапан закрыты, и это предотвращает коррозию внутренней поверхности. (Рис. 24).
      4. Накройте двигатель, чтобы защитить его от пыли.
    3. РАСКОНСЕРВИРОВАНИЕ ДВИГАТЕЛЯ 168F-2R

Перед тем, как пользоваться двигателем после длительного хранения, двигатель должен пройти следующее техническое обслуживание:

Срок хранения	Техническое обслуживание
Один месяц
Один-два месяца	Слить бензин из бака и залить новый
Два месяца - один год	Слить бензин из бака и залить новый Слить бензин из карбюратораОчистить отстойник
Более одного года	Слить бензин из бака и залить новый Слить бензин из карбюратораОчистить отстойник Вынести двигатель из помещения, где он хранился, залить бензин и запустить двигатель.
 Открутить болт слива и слить бензин из карбюратора  Выключить переключатель двигателя, отсоединить отстойник и очистить его.

ПРЕДОСТЕРЕЖЕНИЕ

В определенных условиях бензин является чрезвычайно пожаро- и взрывоопасным веществом. Не курите и не допускайте появления искр и пламени на рабочей территории.
