4-х тактный бензиновый двигатель модели 168F-2R

Руководство по эксплуатации 163000100001 РЭ

Вы приобрели модернизированный двигатель фирмы «Chongqing Winyou Power Co., Ltd.» модели 168F-2R.

В данное руководство включены новейшие на момент печати сведения по эксплуатации и техническому обслуживанию двигателя.

Компания оставляет за собой эксклюзивное право вносить любые изменения в конструкцию двигателя без предупреждения.

Никакая часть данного руководства не может быть опубликована без письменного разрешения. Данное руководство является неотъемлемой частью комплекта поставки двигателя и должно прилагаться к нему в случае его перепродажи.

Особое внимание обращайте на участки текста, выделенные словами ПРЕДОСТЕРЕЖЕНИЕ, ВНИМАНИЕ, невыполнение данных указаний руководства может привести к серьезной травме или порче оборудования, текст, выделенный как ЗАМЕЧАНИЕ, содержит полезную информацию.

В случае возникновения вопросов или проблем, связанных с Вашим двигателем, обращайтесь к официальному дилеру.

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ПРЕДОСТЕРЕЖЕНИЕ

Если Вы будете соблюдать Инструкции по технике безопасности, двигатель станет для Вас надежным и безопасным помощником. Прежде чем начать работать с двигателем, внимательно изучите данную Инструкцию по технике безопасности, иначе Вы рискуете получить травму или испортить двигатель!

Чтобы обеспечить безопасную эксплуатацию двигателя, соблюдайте следующие правила:

• Осмотрите двигатель перед запуском.

• Во время работы следует располагать двигатель не менее чем за метр от каких-либо строений и другого оборудования, чтобы избежать воспламенения и обеспечить необходимую вентиляцию. Не ставьте легковоспламеняющиеся предметы близко к двигателю.

• Следите, чтобы во время работы двигателя дети, домашние животные не подходили близко к двигателю, т.к. они могут обжечься о разогретые части двигателя или получить травму.

• Вы должны знать, как быстро отключить двигатель в экстренной ситуации и понять все тонкости управления им. Не позволяйте включать двигатель лицам, не ознакомленным с подробными инструкциями.

• Производите заправку двигателя на хорошо проветриваемой территории, предварительно выключив двигатель. Не забывайте, что бензин при определенных условиях легко воспламеняется и взрывоопасен.

• Следите, чтобы топливный бак не переполнялся, а крышка бензобака была плотно закрыта.

• Если часть топлива пролилась, прежде чем заводить двигатель, тщательно вытрите разлитое топливо.

• Не курите и не допускайте появления искр и пламени там, где вы заправляете двигатель или храните бензин.

• Никогда не заводите двигатель в закрытом гараже или других замкнутых помещениях.

  Выхлопной газ содержит ядовитую окись углерода. Не вдыхайте выхлопные газы.

• Не наклоняйте двигатель более, чем на 20 градусов от горизонтали. При большом наклоне может произойти утечка топлива. Располагайте двигатель на хорошо закрепленных горизонтальных поверхностях.

• Ничего не ставьте на двигатель, это может привести к возгоранию.

• Во время работы двигателя глушитель сильно разогревается и некоторое время после прекращения работы остается горячим. Не прикасайтесь к глушителю в это время.

Чтобы избежать ожогов и риска воспламенения двигателя, дайте ему время остыть, прежде чем перемещать его куда-либо.

ЗНАЧОК БЕЗОПАСНОСТИ

Этот значок предупреждает о потенциальной опасности, которая может привести к серьезной травме. Обращайте особое внимание на его указания при работе с двигателем.

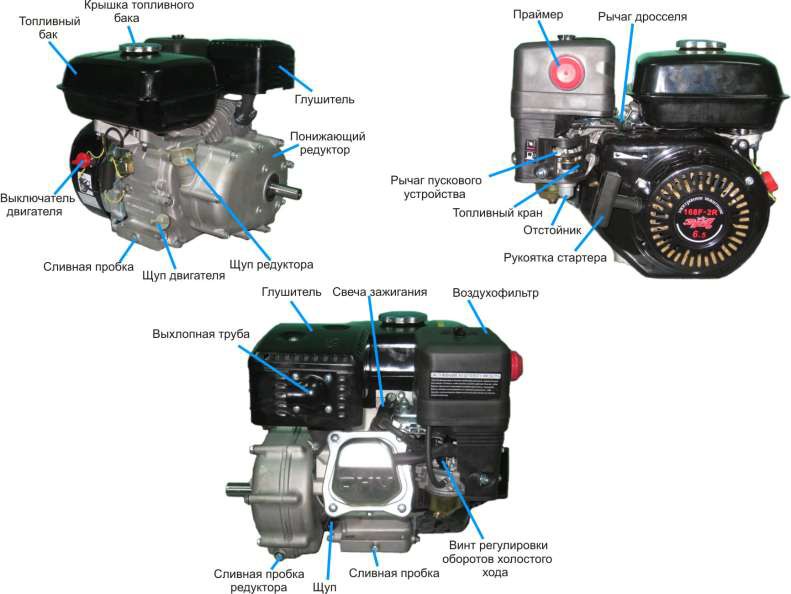

ОСНОВНЫЕ ДЕТАЛИ ДВИГАТЕЛЯ 168F-2R

Рис. 1

УСТАНОВКА ТРОСИКА (ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ) ДВИГАТЕЛЯ 168F-2R

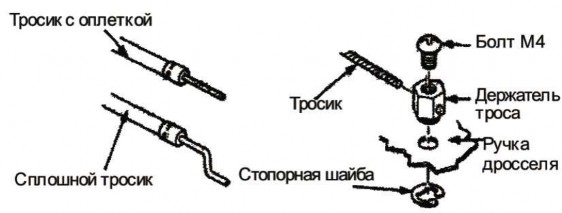

Отверстия в ручке дроссельной заслонки и дросселя используются для установки стальных тросиков, не входящих в основной комплект поставки. На рис. 2 и 3 показано, как установить сплошной тросик из проволоки и тросик со стальными жилами. При выборе тросика со стальными жилами следует дополнительно использовать возвратную пружину.

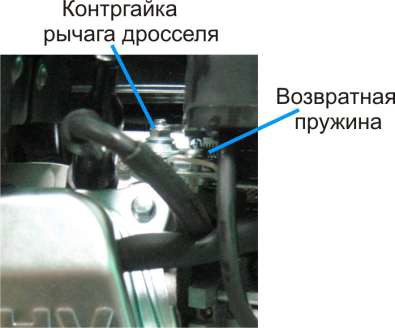

Когда Вы управляете дросселем с помощью тросика, необходимо ослабить контргайку ручки дросселя.

Дополнительное оборудование:

Рис. 2

Удаленное управление дросселем:

Рис. 3

ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА

1. УРОВЕНЬ МАСЛА В ДВИГАТЕЛЕ 168F-2R

   ПРЕДОСТЕРЕЖЕНИЕ

   • Масло – это ключевой фактор, обеспечивающий работу двигателя.

   • Используйте масло, предназначенное только для 4-х тактных бензиновых двигателей.

   • Проверяйте двигатель, установив его на горизонтальной поверхности.

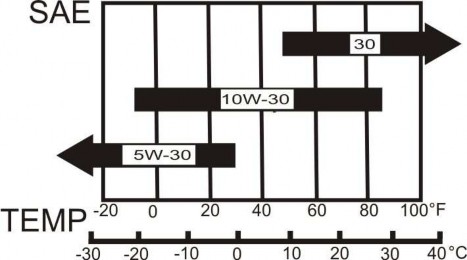

     Рекомендуемое масло: SAE 5W–30 по классификации API (Рис. 4).

     Поскольку вязкость меняется в зависимости от температуры и региона, смазку следует выбирать в соответствии с нашими рекомендациями см. рис. 4.

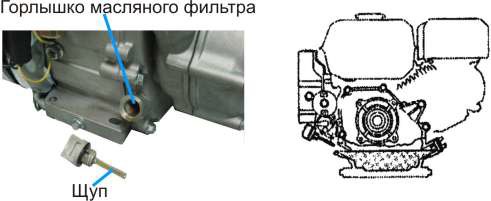

     1. Установите двигатель на горизонтальной поверхности.

     2. Извлеките щуп и протрите его.

     3. Снова вставьте щуп в горлышко масляного картера, не закручивая крышку, и измерьте уровень масла.

     4. Если уровень масла низкий, долейте рекомендуемого моторного масла.









     Рис. 4












     ВНИМАНИЕ!

     Рис. 5

     Запуск двигателя при недостаточном количестве масла может привести к серьезной поломке.

2. УРОВЕНЬ МАСЛА В РЕДУКТОРЕ ДВИГАТЕЛЯ 168F-2R

   Редуктор с автоматической центробежной муфтой сцепления. Марка масла ВМГЗ ТУ 0253-085-04001396-04.

   Объем масла: 0,5 литра.

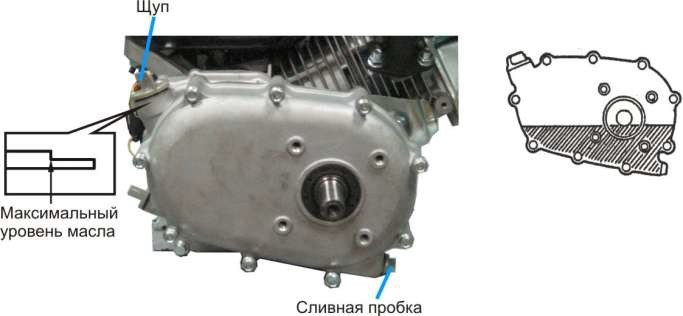

   Проверьте уровень масла в следующей последовательности (рис. 6).

   1. Открутите болт контроля уровня масла и протрите его.

   2. Снова вставьте щуп, не заворачивая крышку. Измерьте уровень масла.

   3. Если уровень масла слишком низкий, долейте рекомендуемого масла до верхней метки.

   4. Снова вставьте щуп.









   Рис. 6
