Функциональные схемы систем двигателя - Общие сведения

Приведенные ниже функциональные схемы дают представление о работе систем двигателя. Некоторые узлы и

детали  могут  отличаться  друг  от  друга  в  зависимости  от  применения  и  особенностей  установки,  но  принцип

работы остается одним и тем же. Перечень приведенных систем двигателя:

• Топливная система
• Система смазки
• Система охлаждения
• Система впуска воздуха
• Система выпуска выхлопных газов
• Пневмосистема

Хорошее знание систем двигателя и их функциональных особенностей может оказать Вам помощь при поиске и

устранении неисправностей, эксплуатации и техническом обслуживании Вашего двигателя.

Функциональные схемы систем двигателя -  Общие сведения

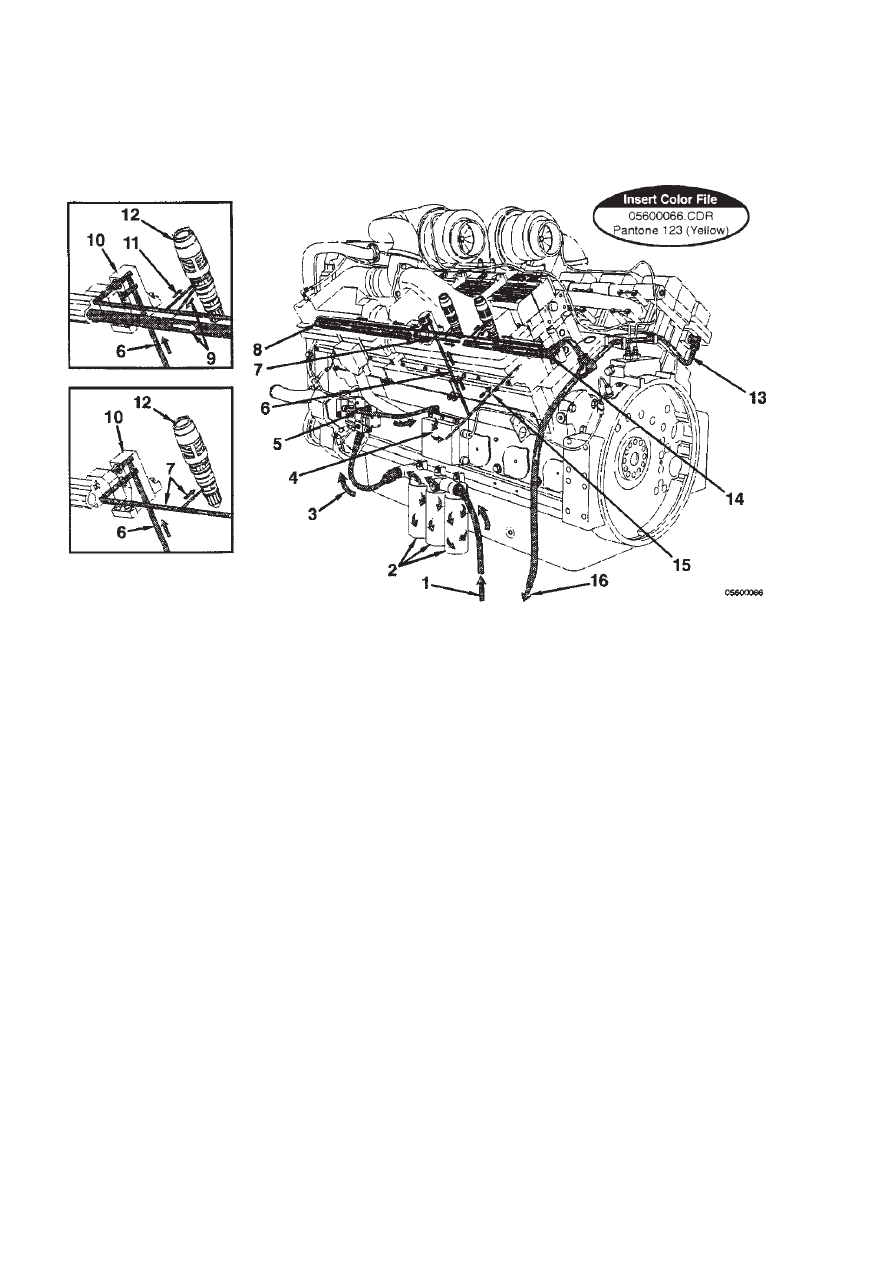

Функциональная схема топливной системы

Топливная система

1. Подача топлива из топливного бака
2. Топливные фильтры
3. Трубопровод подачи топлива к топливному насо-

су

4. Поток топлива в двигатель через электромагнит-

ный клапан отсечки топлива

5. Поток топлива  от топливного насоса к электро-

магнитному клапану отсечки топлива

6. Канал подачи топлива к топливному блоку лево-

го ряда (внутренний)

7. Магистраль подачи топлива к форсункам

8. Топливный коллектор
9. Дренажный топливопровод

10. Топливный блок
11. Подача топлива к форсункам
12. Форсунка
13. Дренажный  топливопровод  коллектора  правого

ряда цилиндров

14. Дренажный  топливопровод  коллектора  левого

ряда цилиндров

15. Канал подачи топлива к топливному блоку пра-

вого ряда (внутренний)

16. Слив топлива в топливный бак.

Вставьте цветной файл

Функциональная схема топливной системы

Функциональные схемы системы смазки

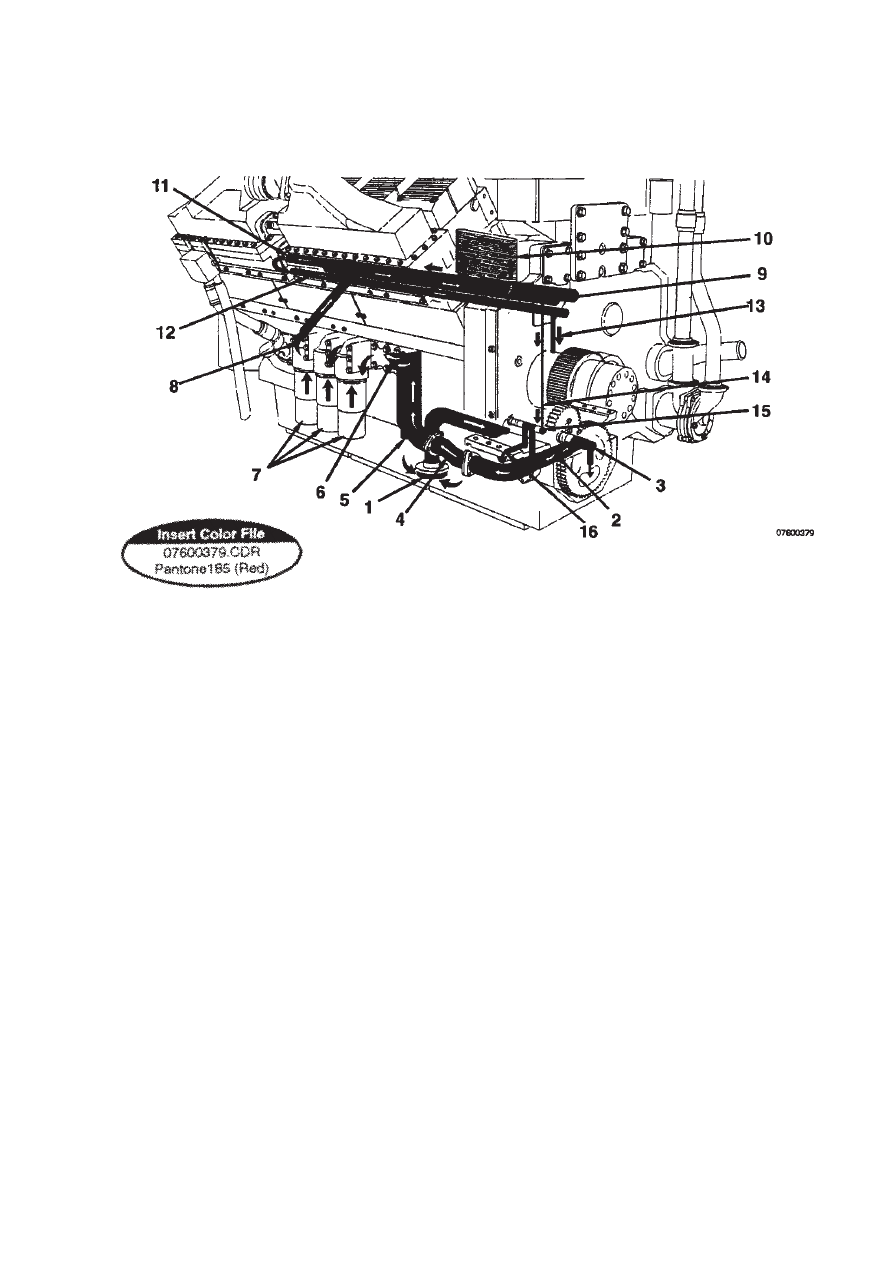

Система смазки

1. Всасывающая труба смазочного масла
2. Клапан регулятора давления
3. Разгрузочный клапан высокого давления
4. Нагнетательная трубка
5. Соединительный блок
6. Поток масла к головке фильтра
7. Масляные фильтры
8. Поток масла из фильтров

9. Масляная магистраль/подача масла к маслоох-

ладителям

10. Маслоохладитель
11. Подача охлажденного масла в картер маховика
12. Главная масляная магистраль
13. Подача масла в коренные подшипники
14. Канал измерения давления масла клапана регу-

лятора давления

15. Клапан регулятора давления.

Вставьте цветной файл

Функциональные схемы системы смазки

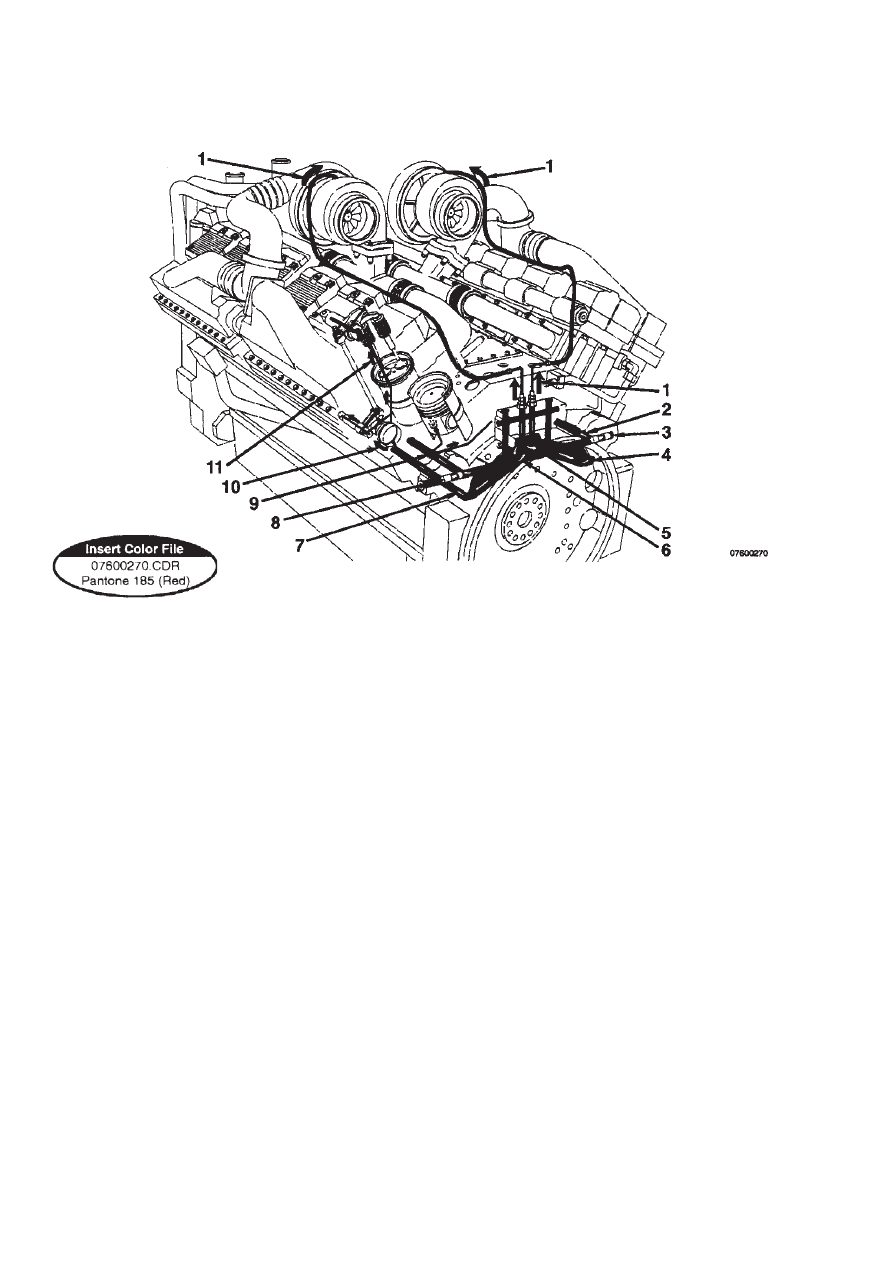

Охлаждение поршней, шатун, клапанный механизм

1. Подача масла к турбонагнетателям
2. Подача масла к форсункам охлаждения поршней

правого ряда

3. Регулятор форсунки охлаждения поршней право-

го ряда цилиндров

4. Подача  масла  на  клапанный  механизм  правого

ряда цилиндров

5. Возврат масла из маслоохладителей
6. Подача масла на главную масляную магистраль

7. Подача  масла  на  клапанный  механизм  левого

ряда цилиндров

8. Регулятор форсунки охлаждения поршня левого

ряда цилиндров

9. Форсунка охлаждения поршня

10. Подача масла к распределительному валу и по-

вторителям распределительного вала

11. Подача масла к клапанному механизму.

Вставьте цветной файл

Функциональные схемы системы смазки

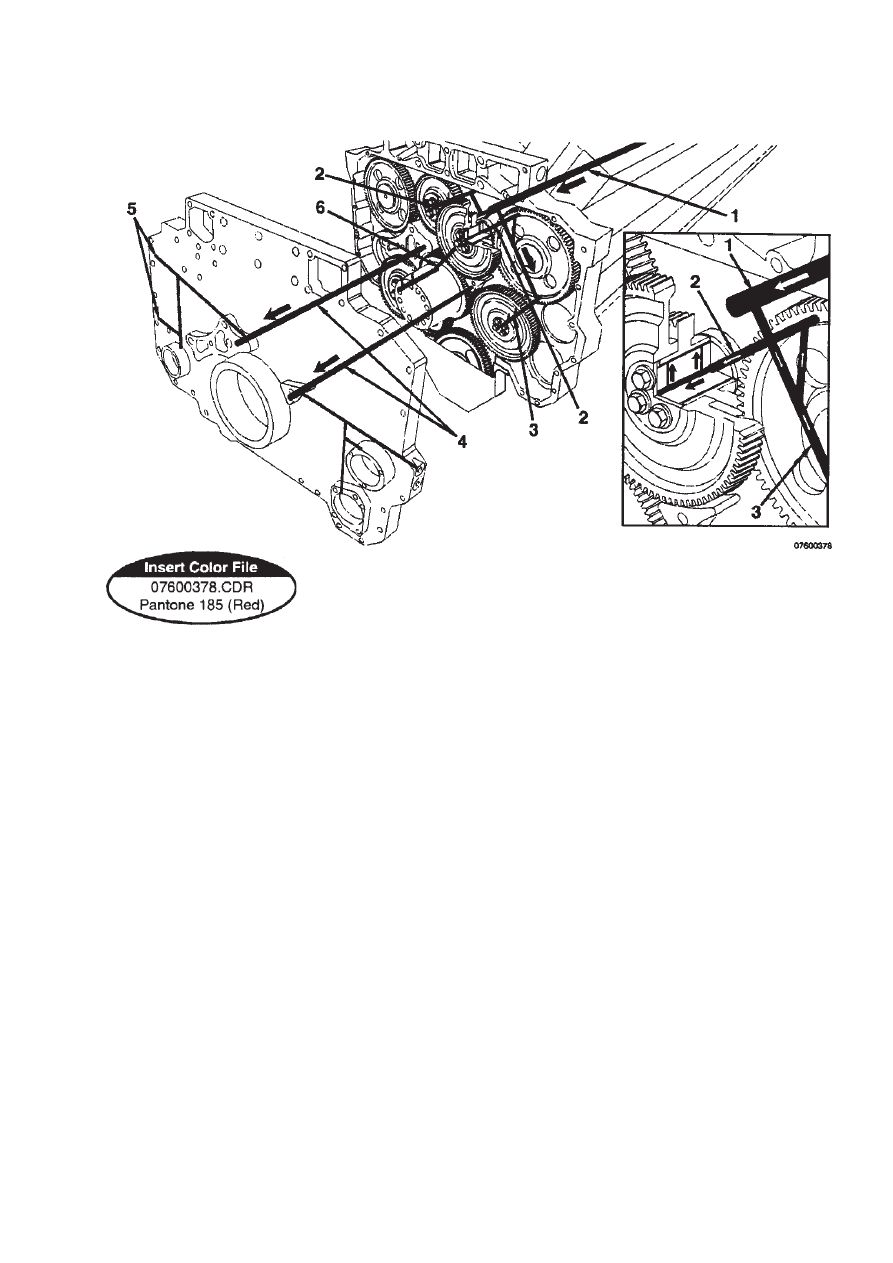

Картер шестерен привода переднего отбора мощности

1. Главная масляная магистраль
2. Подача масла на промежуточную шестерню
3. Подача масла на вспомогательный привод

4. Подача масла к крышке распределительных ше-

стерен

5. Подача масла к муфте вентилятора Rockford
6. Подача масла к приводу водяного насоса.

ПРИМЕЧАНИЕ: Поток масла к промежуточным шестерням (2) обеспечивается через блок цилиндров.

Вставьте цветной файл

Функциональные схемы системы смазки

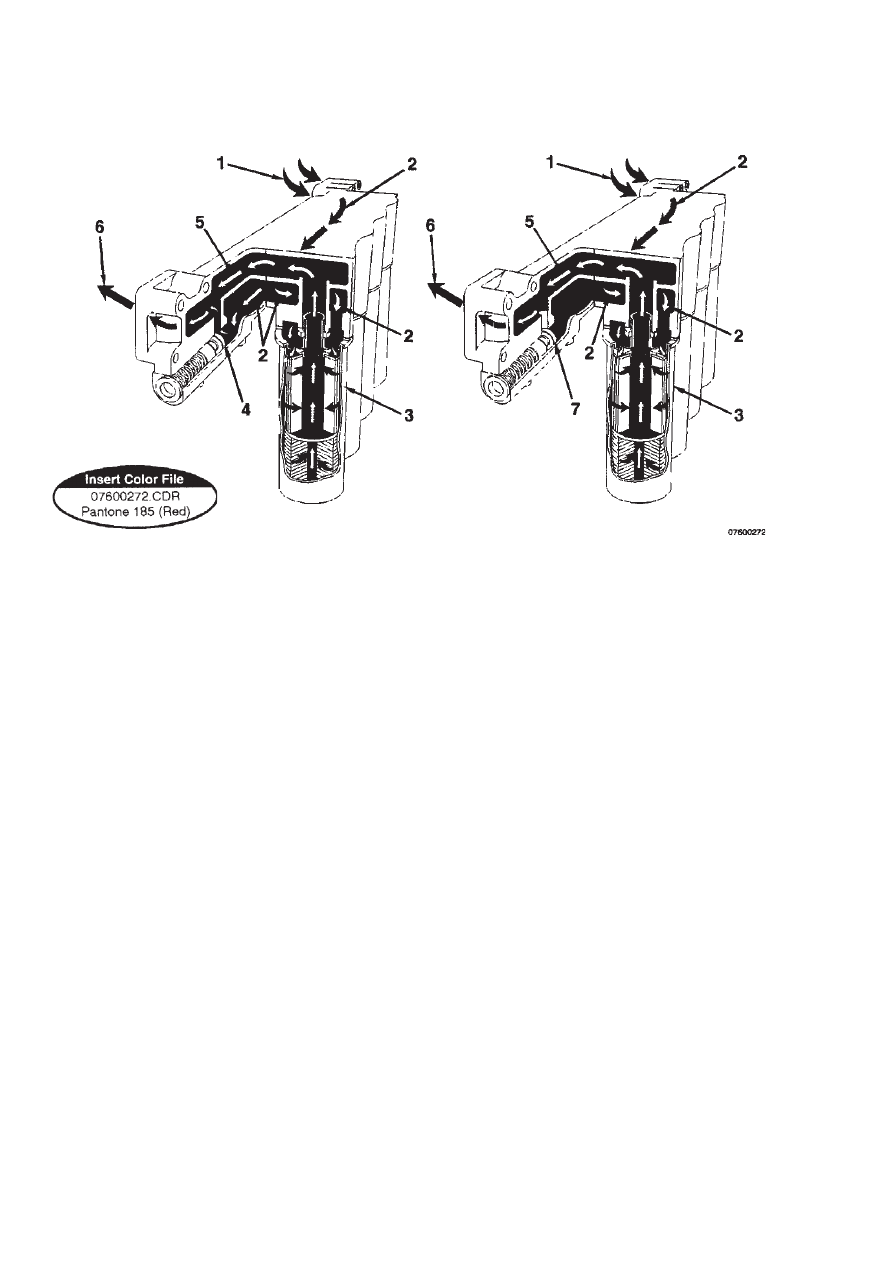

Головка полнопоточного масляного фильтра

1. Подача масла из масляного насоса
2. Подача масла на масляные фильтры через голов-

ку фильтра

3. Масляные фильтры
4. Перепускной клапан – в открытом положении

5. Подача масла на головку фильтра из масляного

фильтра

6. Подача масла к маслоохладителям
7. Перепускной клапан – в закрытом положении.

Вставьте цветной файл

Функциональные схемы системы смазки

Функциональные схемы системы охлаждения

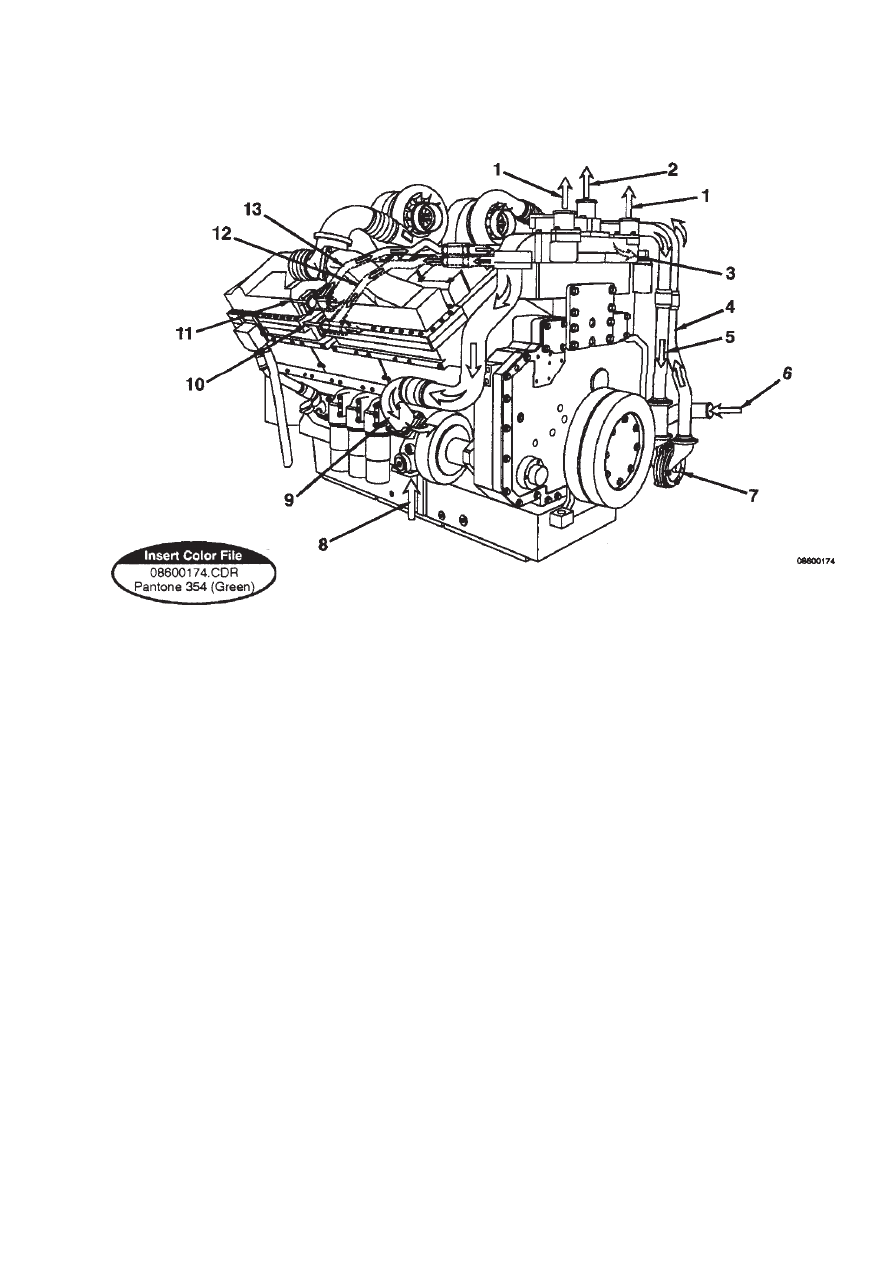

Система охлаждения

(Показан двигатель QSK45)

1. Подача охлаждающей жидкости в радиатор
2. Подача  охлаждающей  жидкости  в  радиатор

вторичного охладителя LTA

3. Подача охлаждающей жидкости в фильтры ох-

лаждающей жидкости

4. Возврат охлаждающей жидкости из радиатора
5. Подача  охлаждающей  жидкости  в  радиатор

вторичного охладителя LTA

6. Возврат  охлаждающей  жидкости  из  радиато-

ра вторичного охладителя LTA

7. Водяной насос LTA

8. Подача охлаждающей жидкости на входной пат-

рубок водяного насоса

9. Перепускной канал охлаждающей жидкости к во-

дяному насосу

10. Подача охлаждающей жидкости в теплообменный

элемент вторичного охладителя

11. Возврат охлаждающей жидкости из теплообмен-

ного элемента вторичного охладителя

12. Подача  охлаждающей  жидкости  во  вторичный

охладитель из корпуса термостата

13. Поток охлаждающей жидкости из вторичного ох-

ладителя в корпус термостата.

Вставьте цветной файл

Функциональные схемы системы охлаждения

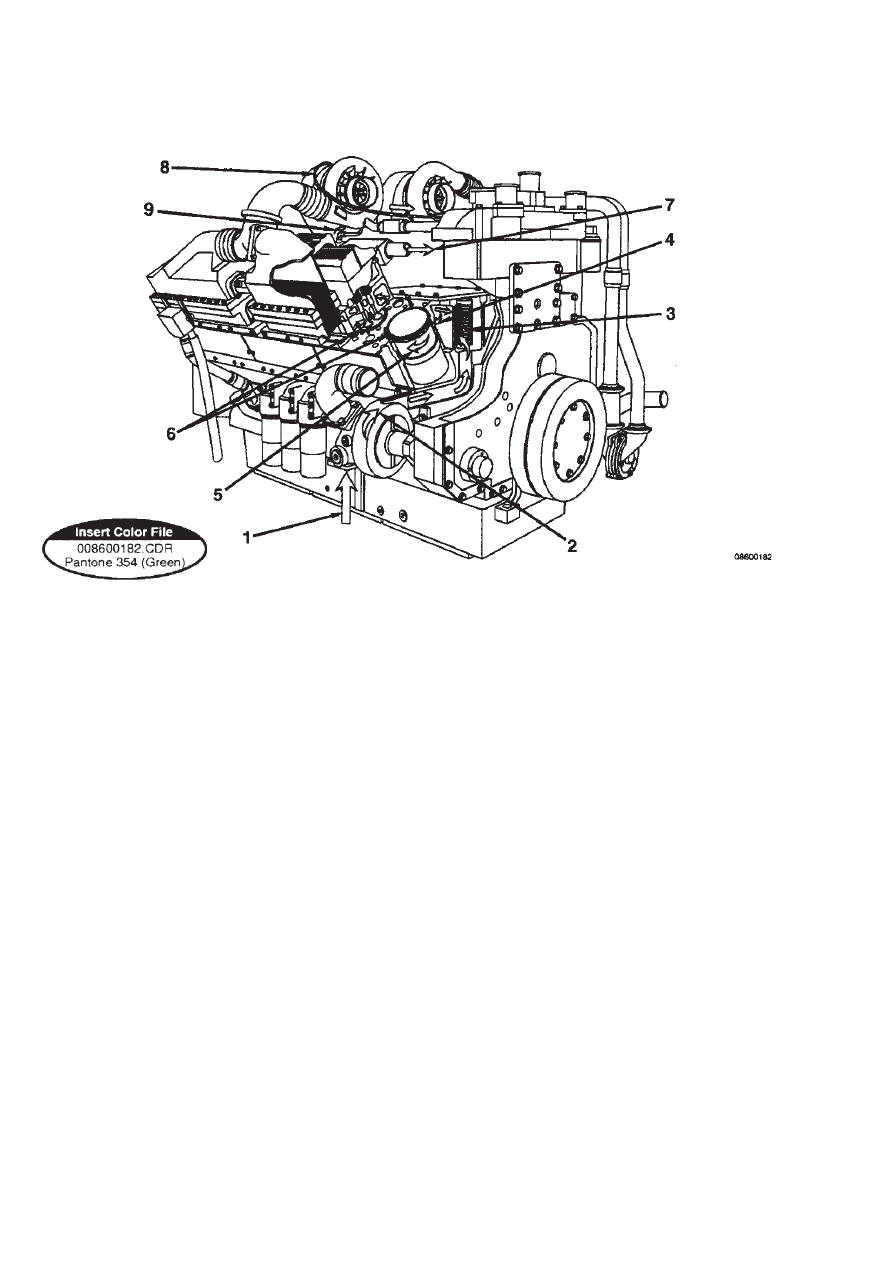

Система охлаждения (продолжение)

(Показан двигатель QSK45)

1. Входной патрубок охлаждающей жидкости
2. Водяной насос
3. Поток охлаждающей жидкости вокруг маслоохла-

дителей

4. Подача охлаждающей жидкости к гильзам цилин-

дра

5. Поток  охлаждающей  жидкости  вокруг  гильз  ци-

линдров

6. Подача охлаждающей жидкости к головке цилин-

дра

7. Поток  охлаждающей  жидкости  через  водяной

коллектор к корпусу термостата

8. Возврат охлаждающей жидкости от турбонагне-

тателя

9. Подача охлаждающей жидкости к турбонагнета-

телю.

Вставьте цветной файл

Функциональные схемы системы охлаждения
