ЯАЗ-М204 и ЯАЗ-М206. Масляный радиатор
(рис. 41) предназначен для регулировки
температуры масла в магистрали. Регулировка осуществляется охлаждающей
жидкостью системы охлаждения. Когда двигатель горячий, вода охлаждает
масло, а когда двигатель холодный (в период пуска и прогрева), вода
нагревает масло.
Масляный радиатор состоит из корпуса, секций и крышки. Корпус масляного
радиатора закреплен на блоке цилиндров болтами. Секции радиатора
прикреплены болтами к корпусу.
Для надежного уплотнения между торцами сопряженных деталей установлены
паронитовые прокладки.
Секции состоят из пластин и перфорированных сердечников, спаянных
вместе. Пластины снаружи омываются охлаждающей жидкостью, проходящей во
входное водяное отверстие. Масло, протекая через секции, завихряется
перфорированными сердечниками и отдает тепло пластинам или нагревается
от них.

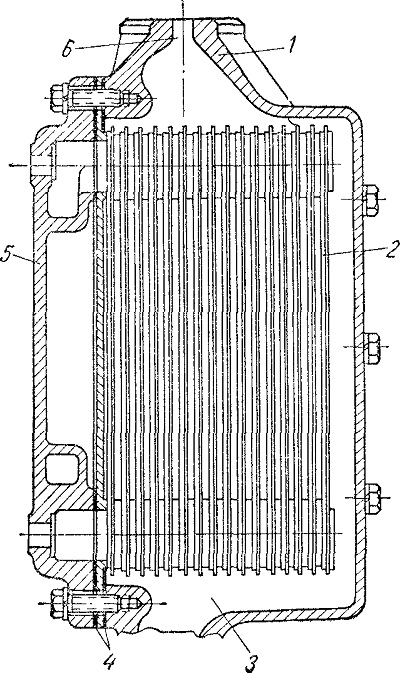

Рис. 41. Масляный радиатор:
1 — крышка; 2 — секция; 3 — входное водяное отверстие; 4 — паронитовые
прокладки; 5 —корпус; 6 — выходное водяное отверстие
