ЯАЗ-М204 и ЯАЗ-М206. Вентиляция картера
Вентиляция картера, схема которой показана на рис. 40, предусмотрена для
очистки картера и полости под крышкой головки блока цилиндров от продуктов сгорания. Картер сообщается с атмосферой через
трубку, укрепленную на корпусе регулятора. Свежий воздух попадает в
картер из воздушной камеры через зазоры между поршнями и гильзами, через
стыки и пазы в маслосъемных кольцах и отверстия в поршнях. Нижнее
пространство картера сообщается с пространством крышки головки цилиндров
через полость картера маховика, верхнюю крышку и каналы рымов.
На двигателях ЯАЗ-М206, кроме вентиляционной трубки, укрепленной на
корпусе регулятора, для сообщения картера с атмосферой дополнительно на
крышке головки цилиндров установлена трубка.

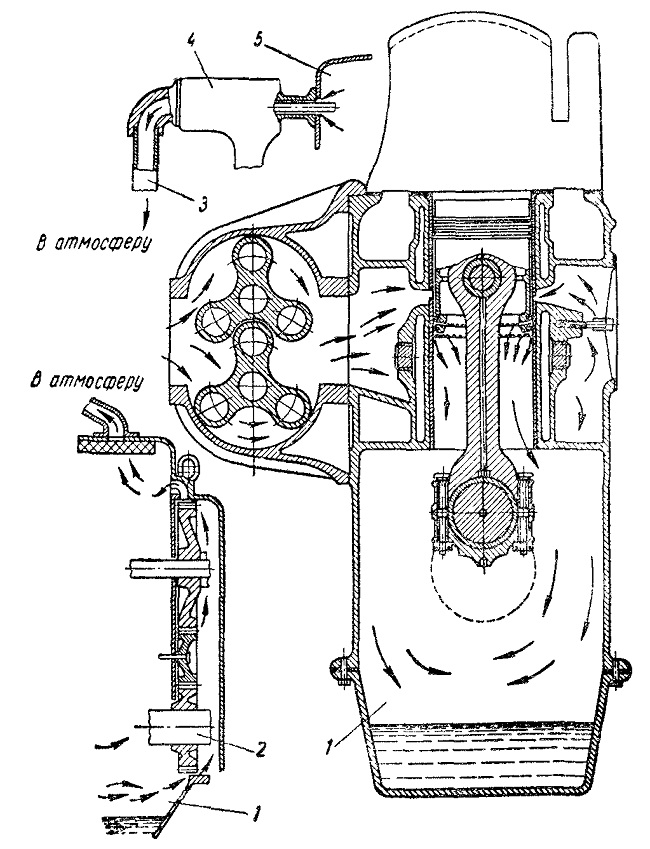

Рис. 40. Схема вентиляции картера двигателей ЯАЗ-М204: 1 — картер двигателя; 2 — коленчатый вал; 3 —сапун; 4 — регулятор; 5 —клапанная коробка
