5.3.

РАДИАЦИОННЫЙ ТЕПЛООБМЕН В РДТТ

Многофазный высокотемпературный поток продуктов сгорания топлив РДТТ являются излучающей, поглощающей и рассеивающей средой в процессе переноса энергии электромагнитными волнами.

















Рис. 5.17. Области свободной конвекции:

А - Застойная зона в передней корпуса; Б - зона между и стенкой диффузора.





Собственное излучение среды всегда рассматривают в концепции
локального термодинамического равновесия: состояние любой точки
среды может быть охарактеризовано одним параметром — локальной
температурой Т(
r). Тогда испускание излучения элементом объема проточной части тракта описывают с помощью функции Планка [20]:

,

где  — интенсивность излучения абсолютно черного тела в диэлектрической среде; п=с/с0  показатель преломления; с0 - скорость света в вакууме; к - спектральный коэффициент поглощения, представляющий собой долю падающего излучения, поглощенного на единице длины пути распространения излучения.

Поглощение излучения происходит на частицах окиси алюминия, частицах сажи и трехатомных молекулах газообразных продуктов сгорания топлив РДТТ.

Наличие мелких жидких частиц окиси алюминия в продуктах сгорания топлив РДТТ приводит к рассеиванию пучка излучения во всех направлениях. Обычно рассматривают когерентное   рассеяние,  т.е. рассеянное излучение имеет ту же частоту, что и падающее. По экспериментально определенным комплексным показателям преломления жидких V частиц окиси алюминия и окиси магния на основе теории Мu вычислены оптические   характеристики продуктов сгорания металлизированных топлив. Рассеяние и поглощение излучения определяют частицы с диа­метром d=2...10 мкм, а роль частиц с d<1 мкм сказывается только при длинах волн <2 мкм. Коэффициенты рассеяния и поглощения являются гладкими функциями частоты, причем значение коэффициен­та рассеяния на порядок превышает значение коэффициента поглощения. Излучение и поглощение газовой фазы продуктов сгорания несу­щественно по сравнению с вкладом частиц.

Значение комплексного показателя преломления частиц окиси алюминия продуктов сгорания твердого топлива определены В.Я. Каблуковым. Эксперименты выполнены на модельном РДТТ, температура рабочего тела и спектры излучения определены спектрофотометром, а размеры частиц - отбором продуктов сгорания из камеры двигателя. В опытах с четырьмя марками топлива температура торможения составляла То=2680...3100 К, а массовая доля конденсированной фазы z=0,18...0,36. Комплексный показатель преломления материала частиц т=п-iк (и - показатель преломления; к - показатель поглощения) вычислен из решения обратной задачи переноса излучения в рассеивающей среде. Полученные значения n и к приведены на рис.5.18. Значения коэффициента поглощения монотонно растут по мере увеличения волны.



















Рис. 5.18. Показатели преломления и поглощения частиц:

1 – k,    мкм;        2 - k,    мкм;       3 – n,    мкм;        4 - n,    мкм;

5 – n,    мкм;        6 - k,    мкм.



В инженерных расчетах радиационные тепловые потоки вычисляют по зависимости

  ,

выражающей некоторый идеализированный теплообмен между двумя серыми телами - многофазной средой и стенкой двигателя. При таком подходе эффективную  степень черноты  представляют выражением

,

где  - степень черноты стенки;  - интегральная степень черноты многофазной среды, представляющая собой отношение падающего интегрального потока к интегральному потоку абсолютно черного тела.

Значения степени черноты материалов определяют экспериментально, значения степени черноты продуктов сгорания также определяют экспериментально или рассчитывают по эмпирическим соотношениям. Значения  вычисляют по результатам приближенных решений уравнения переноса излучения при существенных упрощениях (одномерная задача, изотермическая среда с равномерной концентрацией монодисперсных частиц).

В практике инженерных расчетов применяют эмпирические форму­лы для определения значения степени черноты продуктов сгорания типа

l),

 где с — опытный коэффициент; l — характерный размер.

Значения с отличаются у разных авторов, но такой подход вполне оправдан, так как значение степени черноты продуктов сгорания метал­лизированных топлив РДТТ изменяется в довольно узких пределах: р=0,6...0,85. Расчетные значения перемещения изотермы 573 К начала разложения связующего во времени при прогреве углепластика тепло­вой защиты РДТТ при различных значениях р представлены на рис. 5.19. Увеличение р от 0,6 до 0,9 при фиксированном значении w=0,8 прак­тически не сказывается на прогреве защищаемой конструкции (прирост  не превышает 10%). Однако изменение температуры стенки может привести к более быстрому наступлению диффузионного режима окис­ления прококсованного слоя потоком продуктов сгорания.

Для быстрых инженерных оценок значений степени черноты изотер­мического потока продуктов сгорания с равномерной концентрацией монодисперсной конденсированной фазы можно использовать регрес­сионное соотношение, обобщающее ряд известных в литературе данных:

при значении коэффициента множественной корреляции R=0,87. В этой зависимости факторами являются: средний оптический диаметр частиц конденсированной фазы , измеряемый в мкм и определяемый по известной функции распределения f(d) частиц по размерам; температура ядра пото­ка Т, К; массовая доля равно­мерно распределенных по сечению частиц конденсированной фазы z; давление потока в сечении р, МПа; характерный размер сечения l, м.

















Рис. 5.19. Перемещение изотермы 573К в углепластике при радиационном наг­реве:

1 - углепластик;   2 - конструкция;   3 - w=0,8;   4 - w=0,8.



Наличие вдува продуктов пиролиза и гетерогенного окисления композиционных материалов, изменение концентрации частиц конденсированной фазы в пограничном слое оказывает экранирующее действие на радиационные тепловые потоки в стенку. В общем случае падающий радиационный поток взаимодействует с многофазным пограничным слоем, и необходимо решение задач сложного теплообмена, основанных на совместном решении уравнений переноса в пограничном слое и переноca излучения.

Применение материалов тепловой защиты, полупрозрачных для излучения (например, стеклопластиков), также требует решения уравнений переноса энергии теплопроводностью и излучением в твердом теле.

Радиационный теплообмен является определяющим в корпусе РДТТ современной схемы — его доля составляет 80...95% суммарного теплового потока. В окрестности минимального сечения сопла его доля не превышает 30%, на входе в утопленную часть сопла при топливах с температурой продуктов сгорания Т>3600 К его доля составляет 50%. В сверхзвуковых частях сопел роль радиационного теплообмена традиционно считалась несущественной ввиду низких значений температуры ярки газа и частиц.

Создание конструкций сопел большой степени расширения с тонкостенными насадками из металлических сплавов и УУКМ требует точного значения условия нагрева и охлаждения излучением. В работе Л.А. Домбровского и Л.Г. Барковой* решена задача теплового излучения осесиметричного объема анизотропно рассеивающей среды при известных поле температур и оптических свойствах.

______________________

*Домбровский Л.А., Баркова Л.Г. Решение двухмерной задачи переноса теп­лового излучения в анизотропно рассеивающей среде с помощью метода конечных элементов // ТВТ, 1986, т. 24. № 4. С. 762-769.





Вместо интегродифференциального уравнения переноса для спектральной интенсивности излучения решено модифицированное уравнение Гельмгольца для спектральной плотности энергии излучения :

,

где  — функция источника, а коэффициент "диффузии излучения" имеет вид

.

Здесь  — коэффициент рассеяния;  — фактор асимметрии рассеяния;  — транспортный коэффициент ослабления;  - приближение уравнения переноса;  - приближение.



























Рис. 5.20. Плотности интегрального потока излучения и конвективного теплового  потока  в стенки сопла:

1 - конвективный тепловой поток; 2 - радиационный поток, расчет без учета  анизотропии рассеяния; 3 - радиационный поток, расчет по одно­ мерной модели переноса; 4 — радиа­ционный поток, точный расчет; 5 – радиационный поток, без учета рассеяния.



Результаты расчетов теплообмена в сверхзвуковой части сопла большой степени расширения при наличии частиц в потоке газа представлены на рис. 5.20, температура стенки определена без учета излучения. Эти данные указывают на существенное влияние двухмерных эффектов на радиационный теплообмен в концевых частях сопел.

При отсутствии частиц окиси металлов и каких-либо других излу­чение и поглощение продуктов сгорания топлив определяют многоатом­ные компоненты газовой смеси — пары воды Н2О и двуокиси углерода СО2. Степень черноты рабочего тела определяют по зависимости [32]

,

учитывающей совпадение полос излучения Н2О и СО2.

Степень черноты паров воды и двуокиси углерода зависит от произ­ведения парциальных давлений Н2О и СО2 на длину пути луча и темпе­ратуры газовой смеси. Значения  и = определяют по номограммам, что не всегда удобно в автоматизированных проектных расчетах.

Оценки степени черноты можно сделать по зависимостям

;

,

где парциальные давления измеряются в МПа, l — в м.





5.4. ВОЗДЕЙСТВИЕ ГАЗОВЫХ ПОТОКОВ НА КОМПОЗИЦИОННЫЕ МАТЕРИАЛЫ В РАКЕТНЫХ ДВИГАТЕЛЯХ



Модели окисления углеродных структур разработаны для графитов и пирографитов, а на углерод-углеродные композиции и углепластики их распространяют с незначительными модификациями.

Возможны три отличных друг от друга режима окисления графита - кинетический, диффузионный и сублимационный [24, 20], определяемые значениями температуры стенки и параметрами окружающей газовой среды (рис. 5.21). В условиях РДТТ реализуются только два режима - кинетический и диффузионный, а режим сублимации, при котором пары графита переходят в пограничный слой и именно в нем вступают в гомогенные реакции с компонентами газового потока, проявляется крайне слабо. Согласно диаграмме состояния углерода [16], приведенной на рис. 5.22, температура стенки и давление газового потока в сечении тракта РДТТ, выполненного из углеграфитовых материалов, недостаточны для наступления практически заметного режима сублимации углерода.

В корпусе двигателя и на входе в сопло при современных топливах с температурой продуктов сгорания 3600...3900 К режиму сублимации препятствует высокое давление, а в концевых частях сопел при низком давлении (р5•103Па) температура стенки имеет невысокое значение <2800К).

При значениях Tw<1600К, т.е. в начальные моменты, времени работы двигателя, скорость окисления определяет кинетика химических реакций между углеродом и кислородосодержащими компонентами продуктов сгорания. Гетерогенные химические реакции протекают в тонком мономолекулярном слое, удерживаемом силами химической адсорбции. На каталитической стенке реакции разделяют на следующие стадии:

перенос реагирующих компонент к поверхности;

химическая адсорбция реагирующих веществ поверхности;

химическая реакция между реагентами, адсорбированными на поверхности;

десорбция продуктов реакции с поверхности;

отвод продуктов реакции от поверхности.



Рис. 5.21. Режимы окисления углерода:

1 – кинетический; 2 – диффузионный; 3 – испарительный.

Рис. 5.22. Диаграмма состояния углерода



Типичными реакциями взаимодействия углерода поверхностного слоя углеграфитовых материалов с потоком продуктов сгорания топлив РДТТ, представляющим собой С-Н-О-среду, являются следующие:

2С+О2СО;

С+СО22СО;

С+Н2ОСО+Н2;

2С+Н2С2Н2;

С+2Н2СН4.

Определяющими являются реакции углерода стенки с двуокисью углерода и парами воды, так как концентрация кислорода в продуктах сгорания ничтожна, а реакции с водородом возможны лишь при очень высоких значениях температуры стенки (Tw>4000 К). Обычно прини­мают порядок реакций п=1 и массовую скорость окисления углерода в ходе i-й реакции выражают степенной зависимостью типа закона Аррениуса

,

а суммарная скорость окисления т Параметру Е придают смысл энергии активации, хотя обычно он является чисто эмпирической величиной.

Структурные особенности углерода поверхностного слоя углегра­фитовых материалов (размеры частиц, пористость, технологические параметры изготовления и др.) приводят к широкому диапазону экспе­риментально определенных значений предэкспоненциального множителя К01. Эти значения отличаются на три порядка, и наименьшие значения ("медленная" кинетика) относят к пирографитам, а наибольшие ("быст­рая" кинетика) — к графитам. Для кинетического режима характерно резкое увеличение скорости уноса с ростом температуры стенки.

По мере возрастания температуры стенки и скорости окисления про­цессы на поверхности начинает определять диффузия кислородсодержа­щих компонент потока через пограничный слой. Наступает диффузион­ный режим окисления, скорость которого уже не зависит от температу­ры стенки (скорости химических реакций очень большие), а опреде­ляется процессами переноса в пограничном слое.

Механизм диффузионного горения углерода в многокомпонентном газе очень сложен, и расчеты массовой скорости окисления требуют ис­пользования моделей турбулентного пограничного слоя и значений коэф­фициентов диффузии, скоростей образования компонент и ряда других величин. Поэтому даже для замороженного пограничного слоя определить массовую скорость окисления каталитической стенки по закону Фика не всегда возможно в инженерных расчетах тепловой защиты.

В первом приближении можно вычислить массовую скорость окисления углерода в диффузионном режиме по зависимости

,

в которой в качестве массодвижущей силы использован параметр Вт= — окислительный потенциал продуктов сгорания ( — молярная масса и концентрация кислородсодержащих компонент);

 — число Льюиса.

Однако многокомпонентной газовой смеси определение значения числа Льюиса является самостоятельной сложной задачей, и в инженерной практике полагают Le=1. Обычно эту зависимость распространяют на нестационарные условия тепломассообмена, вычисляя значения т для фиксированных моментов времени работы двигателя. В условиях замороженного турбулентного пограничного слоя при наличии аналогии между переносом импульса, энергии и массы рассмотрены фракции первого порядка между углеродом и компонентами СО2 и Н2О рабочего тела. Для единого закона скорости окисления массовая скорость уноса углерода определена выражениями*:

;                                                                                                         (5.11)

;                                     (5.12)

.                                                                              (5.13)

_______________

*Бояринцев В.И., Звягин Ю.В. Исследование разрушения углеграфитовых материалов при высоких температурах II ТВТ, 1975. Т. 13. № 5. С. 1045-1051.

Зависимости (5.11) — (5.13) описывают кинетический, переходный и диффузионный режимы окисления углерода, и при высоких значениях температуры стенки Tw параметр Вс асимптотически стремится к зна­чению окислительного потенциала газовой смеси Вт. Для выполнения расчетов по такой модели необходимо решение краевой задачи тепло­проводности (определение Tw во времени), знание констант кинетики окисления материалов (предэкспоненциальный множитель Ко и аналог энергии активации Е) и условий теплообмена между потоком и стенкой.

В условиях работы сопла РДТТ на топливах с температурой горения 3600...3900 К углепластики и графиты быстро проходят кинетический режим окисления, и в основное время работы двигателя унос этих ма­териалов определяет диффузия. Для пирографитов основными являются кинетический и переходный к диффузионному режимы окисления.

Расчетные значения температуры стенки и унесенного слоя во време­ни по (511) - (5.13) для углепластика, графита и пирографита в ок­рестности минимального сечения сопла РДТТ представлены на рис. 5.23;использована модель одномерной нелинейной теплопроводности в твер­дом теле» а граничное условие на уносимой стенке в кинетическом, пе­реходном: и диффузионном режимах учитывало конвективный и радиа­ционные потоки, а также тепловые эффекты вдува и окисления углеро­да. Высокая плотность теплового потока и низкая теплопроводность углепластика приводят к наступлению диффузионного режима окисле­ния еще до истечения первой секунды работы двигателя.

Более высокая теплопроводность графита и отличия в значениях констант кинетики окисления приводят к наступлению диффузионного режима уноса примерно с пятой секунды. Структура пирографита, приводящая к "медленной" кинетике окисления в сочетании с высокой теплопроводностью, препятствует наступлению диффузионного режима окисления вплоть до 60-й секунды работы двигателя.

Газообразные продукты горения на каталитической стенке находятся в состоянии, близком к равновесному, и баланс энергии имеет вид, приведенный на рис. 5.24. В отличие от случая окисления графита в высокоэнтальпийном потоке воздуха, когда тепловой эффект вдува продуктов горения может блокировать экзотермический эффект горения, для условий сопла РДТТ оценка соотношения этих эффектов по зависимости

показывает, что эффект вдува составляет не более 10% значения эффекта горения.

































Рис. 5.23. Величина унесенного слоя и температура стенки материалов тепловой защиты:

1 - Tw углепластика; 2 - Tw графита; 3 — Tw пирографита; 4 — расчетное сечение тракта; 5 — величина унесен­ного слоя углепластика; 6 -у графита; 7 - у пирографита.





















Рис. 5.24. Баланс энергии на каталитической стенке



Тепловой  эффект гетерогенных реакций можно вычислить по формуле

 — теплота образования i-го компонента; к — мольная доля.

Окисление прококсованного слоя углепластиков рассматривают аналогично графитам. Полагают, что поверхность их представляет собой неоднородную структуру: слои наполнителя из угольной ткани чередуются с участками прококсованного связующего. Учитывают коксовое число материала ак и долю углерода в угольной (графитизированной) ткани с. Находящиеся в составе пиролизных газов связующего легкие углеводороды могут изменять окислительный потенциал потока продуктов сгорания [20], и это также необходимо учитывать. Массовую скорость уноса углепластика определяет выражение

,

где Bm - значение окислительного потенциала с учетом вдува газов пиролиза.

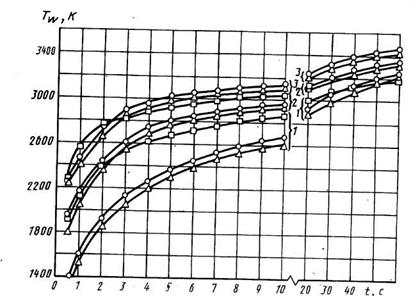

Рис. 5.25. Температура стенки материалов при различных значениях давления торможения:

 - УУКМ;    - графит;  - пирографит; 1 - р0=4 МПа; 2 – р0 =8 МПа; 3 -р0=12 МПа



То, что с<1, не означает уменьшения суммарного уноса углеплас­тика, а только уменьшение окисления углерода материала, и компонен­ты угольной ткани (1—с) будут разрушаться химически и механи­ческим путем.

Некоторые особенности взаимодействия рабочего тела с материала­ми тепловой защиты могут возникнуть при повышении давления в РДТТ. Термодинамические расчеты дают увеличение энтальпии торможе­ния и переносных свойств продуктов сгорания с ростом давления, что наряду с увеличением плотности газовой смеси приводит к увеличению уровня воздействия потока на материалы элементов тракта. Отсюда неизбежно увеличение массы тепловой защиты двигателя.

Расчетные значения параметров химического уноса графита, пирографита и углерод-углеродной композиции в окрестности минимального сечения сопла при различных значениях давления торможения представ­лены на рис. 5.25 и 5.26. Использована модель (5.11) — (5.13) для расчетов уноса и прогрева углеграфитовых материалов, учтено измене­ние температуры торможения, состава и переносных свойств газового потока. Графит при давлении р0=4 МПа уже через 5 с работы двигате­ля выходит на диффузионный режим уноса, что указывает на бесперс­пективность применения этого класса материала при увеличении дав­ления.








Рис. 5.26. Массовая скорость уноса ма­териалов при различных значениях дав­ления торможения (обозначение см. на рис. 5.25)

























Рис. 5.27. Зависимость величины уне­сенного слоя материалов перед мини­мальным сечением тракта от давления торможения:

° - УУКМ; • - графит;  - пирогра-фит; 1 - расчет по модели



Для пирографита и углерод-углеродной композиции даже при давле­нии торможения р0=12 МПа диффузионный режим уноса не наступает к 60-й секунде работы двигателя, а реализуется кинетический и переход­ный режимы окисления. В этих материалах можно добиться уменьшения уноса упорядочением их структуры.

Переменный во времени характер уноса материалов в окрестности минимального сечения приводит к оценке роли давления торможения рабочего тела по конечному значению величины унесенного слоя. Рас­четные значения величин унесенного слоя рассматриваемых материалов в конечный момент времени приведены на рис. 5.27. Существует почти линейная связь величин унесенного слоя от давления, и отличие от расчета увеличения уноса по соотношению для окисления в диффузионном режиме поверхности, обтекаемой турбулентным пограничным слоем

,

становится существенным при р0>9 МПа. Рост температуры продуктов
сгорания и переносных свойств приводит к более интенсивному прогре­ву и уносу, чем просто увеличение тепломассообмена по этой зависимости.

Отдельные опытные данные указывают на появление механического уноса (превышение рассчитанных значений у по модели химического уноса) с ростом давления вследствие увеличения градиента температуры в поверхностном слое материалов, напряжения трения на стенке и динамического давления потока на элементы шероховатости из-за уменьшения толщины пограничного слоя при увеличении давления.

Механическое разрушение поверхностного слоя материалов тепловой защиты при обтекании их высокотемпературным газовым потоком в принципе существует всегда, и определяющим является интенсивность скалывания отдельных чешуек и микрочастиц. Поверхностный слой ма­териалов может разрушаться под воздействием следующих факторов, (одновременно с химическим окислением):

внешних (напряжение трения газового потока на поверхности, динамическое давление потока на элемент шероховатости)*;

внутренних (термические напряжения вследствие градиента темпе­ратуры по толщине поверхностного слоя, усадочные напряжения в прококсованном слое и в зоне пиролиза коксующихся композиционных материалов, напряжения вследствие перепада давлений газов пиролиза при фильтрации их по прококсованному слою).

Графитам присуще химико-механическое выкрашивание элементов шероховатости, образующееся вследствие различной скорости окисле­ния связующего и наполнителя. Доля механического выкрашивания в суммарной скорости уноса определена выражением

,

_______________

*Звягин Ю.В. Химическая эрозия искусственных графитов в потоках хими­чески активного газа. Вопросы теории горения. М.:Наука, 1970. С. 108-117.



где н — массовая доля наполнителя; F() — функция учета силового фактора  — отношение средней плотности графита к плотности кокса-наполнителя.

Суммарная скорость уноса графита учитывает химическую и меха­ническую составляющие уноса в виде

,

где  - массовая скорость химического уноса.

Подобный подход к расчету скорости уноса распространяют и на углепластики.

В практике инженерных расчетов эмпирически подбирают достовер­ные значения доли механического разрушения  под воздействием внутренних факторов как константы материала в определенном диапа­зоне темпов нагрева и скорости перемещения изотермы начала пироли­за. Графиты и пирографиты имеют значения <0,1, углепластики с ориентацией наполнителя параллельно оси сопла 0,15. Понятие эрозионностойкого материала тепловой защиты исходит из минимиза­ции величины .

В композиционных материалах тепловой защиты корпусов РДТТ механический унос под действием внутренних факторов может быть определяющим, так как низкий уровень конвективного тепломассо­обмена делает несущественным химическое окисление и действие внеш­них факторов. Особую роль в скалывании прококсованного слоя резино-подобных композиций играют напряжения вследствие усадочных явле­ний при термодеструкции. Но в инженерных расчетах выбор необходи­мых толщин проводят по эмпирическим соотношениям без анализа механизмов разрушения материалов.
