ЗАВОДСКИЕ МЕТКИ И ПЛОМБЫ ДИЗЕЛЯ 2Д70




Клеймение деталей дизеля 2Д70



Детали и узлы дизеля устанавливают после разборки на то место, с которого они были сняты. Чтобы определить место установки, детали клеймят. Система клеймения принята следующая:

1) каждому дизелю присвоена особая буква (А, Б, В и т. д. или АБ, АВ и т. д.);

2) каждой из таких повторяющихся деталей, как цилиндры, крышки цилиндров, подшипники коленчатого вала, подшипники распределительных валов И т. д., присвоен свой номер. Эти номера начинаются с первого. Начало нумерации принято со стороны управления;

3) детали правой стороны дизеля, если смотреть на дизель со стороны генератора, клеймят буквой П. Детали левой стороны дизеля клеймят буквой Л;

4) верхние половинки узлов клеймят буквой В (верх), нижние половинки клеймят буквой Н (низ).




Примеры расшифровки клеймения отдельных деталей и узлов:

1. Поршень А5Л:

А — дизель; 5 — пятый цилиндр; Л — левая сторона.

2. Вкладыш шатуна Б1: Б — дизель; 1 — вкладыш первого шатуна.

3. Подшипник распределительного вала Г5ПВ: Г — дизель; 5 — пятая опора; П — правая сторона; В — верхняя половина подшипника.





Расположение меток

Метки располагают таким образом, чтобы они были видны, когда деталь находится в сборе на дизеле или в сборе на узле. При этом, если представляется выбор, то метки располагают на поверхности, обращенной к стороне управления или к правой боковой стороне, если смотреть со стороны генератора.

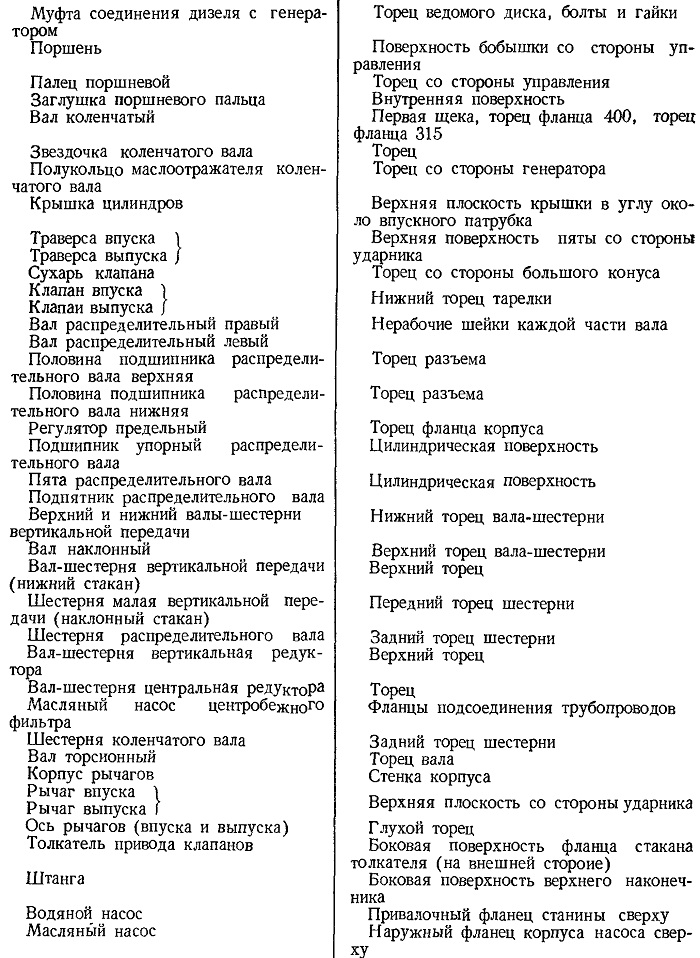

Перечень деталей, имеющих клеймение и места установки меток





Детали

Место установки метки

Втулка цилиндра

Верхний цилиндрический поясок

Блок

Правая сторона дизеля

Воздушный коллектор

Верхний торец фланца

Корпус уплотнения

Верхний торец у разъема

Вкладыш коренной

Поверхность «холодильника»

Крышка коренного подшипника

Боковая поверхность стакана под корен­



ной болт

Вкладыш коренной упорный

Поверхность «холодильника»

Болт коренного подшипника

Цилиндрическая поверхность головки

Гайка болта коренного подшипника

Грани

Шпилька крышки цилиндра (голов­

Верхний торец

ки цилиндра)



Гайка крепления крышки цилиндра

Грани и фаски

и шайба
