ГЕНЕРАТОР ДИЗЕЛЕЙ А-01, А-01М и А-41

Генератор Г214-А1—постоянного тока, двухполюсный, параллельного возбуждения, закрытого исполнения. Это генератор шунтового типа, т. е. обмотка возбуждения присоединена параллельно цепи якоря.

Работает генератор по принципу самовозбуждения, т. е. ток поступает на питание обмоток полюсов от якоря генератора. Генератор такого типа — нереверсивный, т. е. возбуждение генератора происходит только при определенном направлении вращения якоря (в данном случае правом со стороны привода), когда в обмотках возбуждения создаваемое током магнитное поле совпадает по направлению с остаточным магнитным полем.

Магнитное поле генератора создается двумя электромагнитами, размещенными внутри корпуса 4 (рис. 81). Корпус изготовлен из мало-

углеродистой стали, так как он является магпитопроводом. На полюсные башмаки электромагнитов, изготовленных из мягкой стали, намотана обмотка возбуждения 11.

При вращении якоря 5 в магнитном поле, создаваемом обмоткой возбуждения, витки якоря пересекают магнитные силовые линии поля, отчего в них индуцируется ток. Ток снимается щетками 15 и 18 с коллектора 7 и затем поступает к потребителям. Щетки на коллекторе устанавливают так, чтобы они находились под наибольшим напряжением. Сердечник якоря для уменьшения действия вихревых токов Фуко (вызывающих нагрев сплошных деталей при изменении магнитного поля) изготовляют из изолированных одна от другой пластин мягкой стали толщиной 0,4—0,5 мм. В пазы сердечника уложены секции петлевой обмотки якоря, концы которой припаяны к пластипам 10 коллектора. Каждая секция обмотки якоря состоит из нескольких витков медной изолированной проволоки.

Коллектор якоря изготовлен из медных пластин, изолированных одна от другой и от вала коллектора миканитом. Щетки — меднографитовые. Конструкция щеткодержателей позволяет щеткам перемещаться в них и создавать при помощи пружин необходимый контакт с коллектором.

Вал 13 якоря генератора вращается на двух шарикоподшипниках № 303 (передний) и № 60202 (задний), закрепленных в передней и задней крышках.

На задней крышке генератора (со стороны коллектора) установлены щетки, прижимаемые к коллектору якоря пластинчатыми пружинами 17. Отрицательная щетка 18 соединена с массой (корпусом) генератора. Положительная щетка 15 изолирована от массы и соединена с изолированным от корпуса генератора болтом, обозначенным буквой Я на корпусе.

Обмотка возбуждения генератора соединена одним концом с корпусом генератора, а другим — с выводным болтом (зажимом), обозначенным буквой Ш на корпусе. В отверстие корпуса ввернут винт-зажим М, предназначенный для присоединения провода от генератора к металлическому корпусу (массе) трактора и к реле-регулятору (специальный провод). Клеммы Я и Ш генератора соединены с соответствующими клеммами реле-регулятора.

Для доступа к щеткам и коллектору в корпусе выполнены окна, закрытые защитной лентой.

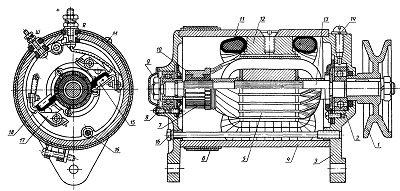

Рис. 81. Генератор постоянного тока Г214-А1:

1 — шкив; 2 — шарикоподшипник; 3 — передняя крышка; 4 — корпус; 5 — якорь; 6 — защитная лента; 7 — коллектор; 8 — винт; 9 — крышка; 10 — пластина коллектора; 11 — обмотка возбуждения; 12 — сердечник; 13 — вал якоря; 14 — винт-масленка; 75 положительная щетка; 16 — стяжной болт; /7 — пластинчатая пружина; 18 — отрицательная щетка.
