УСТРОЙСТВО ПУСКОВОГО ДВИГАТЕЛЯ ПД-10У

Регулятор оборотов пускового двигателя ПД-10У

Регулятор оборотов центробежного типа, однорежимный, ограничивает лишь максимальное число оборотов вала пускового двигателя при

работе его вхолостую или с неполной нагрузкой. Шариковое центробежное регулирующее устройство регулятора смонтировано на валике 2 (рис. 72), установленном на двух подшипниках 1 и 4. Регулятор состоит из неподвижного опорного диска 5, ведущего диска 6, вращающегося вместе с валиком и шариками, и подвижного диска 10. Подвижный диск может перемещаться вдоль оси валика регулятора на втулке 9. На торце цилиндрической поверхности подвижного диска в обойме 12 закреплен упорный шарик 13, который соприкасается с подвижным пальцем 15. Палец через короткое плечо внутреннего рычага 18 связан с пружиной 22 регулятора. Под действием этой пружины палец постоянно прижат к упорному шарику.

Пружина регулятора установлена на регулировочном винте 21, ввернутом в резьбовое отверстие крышки 14 корпуса регулятора.

На одной оси с внутренним рычагом снаружи установлен рычаг 20, связанный с рычажком дроссельной заслонки тягой.


При вращении валика регулятора, приводимого от промежуточной шестерни пускового двигателя, шарики под действием возникающей центробежной силы стремятся раздвинуться в пазах ведущего диска и передвинуть подвижный диск. Подвижный диск удерживается от перемещения пружиной, действующей на шарики подвижного диска через внутренний рычаг, т. е. центробежная сила шариков уравновешивается усилием пружины. Как только центробежная сила превысит усилие пружины, шарики разойдутся в пазах ведущего диска и переместят подвижный диск вперед (на рисунке вправо). Вместе с ним в том же направлении передвинется и палец. Внутренний рычаг сожмет пружину регулятора, а наружный рычаг переместит тягу, которая прикроет дроссельную заслонку карбюратора. Уменьшится количество подаваемой в двигатель горючей смеси, а значит, и снизятся обороты коленчатого вала двигателя.

В случае снижения оборотов центробежная сила, действующая на шарики, уменьшится, шарики сблизятся к центру, а пружина регулятора передвинет внешний рычаг в сторону открытия заслонки карбюратора. При этом количество подаваемой горючей смеси увеличится и, следовательно, возрастут обороты коленчатого вала двигателя. Таким автоматическим взаимодействием пружины регулятора и центробежной силы, действующей на шарики, поддерживается постоянство (в определенных пределах) максимальных оборотов коленчатого вала двигателя. Максимальное число оборотов регулируют изменением натяжения пружины регулятора при помощи регулировочного болта. При увеличении натяжения пружины число оборотов повышается и, наоборот, при уменьшении натяжения — снижается.

Пружину регулятора затягивают так, чтобы дроссельная заслонка начинала прикрываться при 3500 оборотах вала в минуту, соответствующих полной мощности двигателя. На холостом ходу регулятор ограничивает максимальные обороты коленчатого вала в пределах 3900—4200 в минуту.

Система зажигания предназначена для воспламенения электрической искрой рабочей смеси в цилиндре. Система зажигания состоит из магнето с муфтой автоматического опережения, зажигательной свечи и провода высокого напряжения.

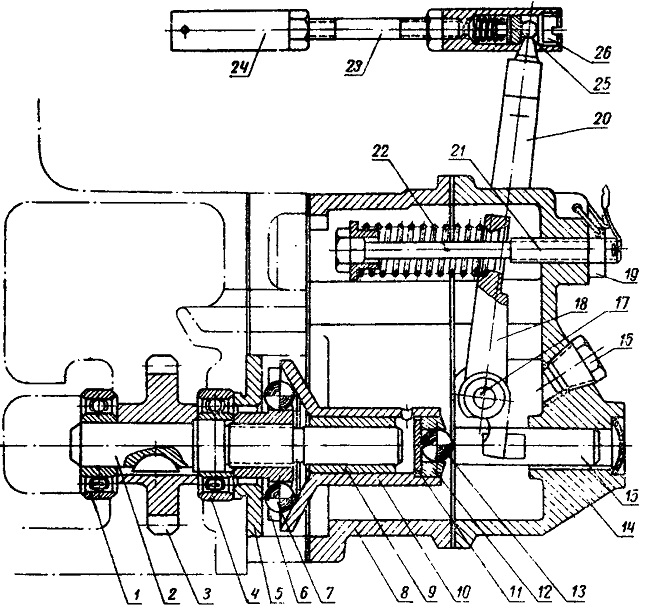

Рис. 72. Регулятор пускового двигателя (продольный разрез):
I  и 4 - шарикоподшипники; 2 — валик регулятора; 3 — шестерня привод регулятора; 5 — опорный диск; 6 — ведущий диск; 7 — шарик; 8 — корпус регулятора; 9 — втулка подвижного диска; 10 — подвижный диск; 11 — шайба упорного шарика; 12 — обойма упорного шарика; 13 — упорный шарик; 14 — крышка корпуса регулятора; 15 — подвижный палец; 16 — пробка заливного отверстия; 17 — ось рычагов; 18 — внутренний рычаг регулятора; 19 — контргайка регулировочного болта пружины; 20 — наружный рычаг регулятора; 21 — регулировочный винт; 22 — пружина; 23 — тяга регулятора: 24 — муфта тяги; 25 — шаровая головка рычага регулятора; 26 — пробка.
