Ремонт узла блока цилиндров двигателей PERKINS



ОПИСАНИЕ



Блок цилиндров изготовлен из чугуна. Четырехцилиндровые двигатели снабжены цилиндрами, всверленными непосредственно в блок цилиндров. Шестицилиндровые двигатели снабжены съемными гильзами, вжатыми в блок цилиндров. Втулки установлены в передней части блока цилиндров, к передней шейке распределительного вала. Другие шейки распределительного вала не снабжаются втулками и проходят прямо в блок цилиндров.



БЛОК ЦИЛИНДРОВ



Демонтаж



1. Снимите двигатель с подъемника. См. раздел «Рама» для получения информации о снятии двигателя. См. раздел «Трансмиссия» для получения информации об отсоединении двигателя от узлов трансмиссии.



2. Снимите вентилятор, приводные ремни, привод вентилятора и насос для подачи смазочно-охлаждающей жидкости.



3. ДВИГАТЕЛИ типа YG и YH. Если двигатель снабжен воздушным компрессором, то снимите его.



4. Снимите шкив коленчатого вала. См. «Шкив коленчатого вала».



5. Снимите генератор переменного тока и его крепежные кронштейны.



6. Снимите крышку коробки распределения. См. «Крышка коробки распределения, Снятие».



7. Снимите топливный насос высокого давления. См. «Топливный насос высокого давления, Снятие»,



8. Снимите топливные инжекторы, топливную магистраль, топливный фильтр и топливный насос. См. раздел «Ремонт топливной системы».

9. ДВИГАТЕЛИ типа YG и YH. Снимите охладитель масла. См. «Охладитель масла (шестицилиндровые двигатели)».



10. ДВИГАТЕЛЬ типа YH. Снимите турбокомпрессор. См. «Турбокомпрессор – Двигатели типа YH – Ремонт, Снятие».



11. Снимите стартер. См. «Стартер, Снятие».



12. Снимите распределительные шестерни и коробку распределения. См. «Короба распределения и ремонт распределительных шестерен».



13. Снимите масляный фильтр и маслоотстойник. См. «Маслоотстойник, Снятие».



14. Снимите узел блока цилиндров. См. «Узел блока цилиндров, Снятие».



15. Снимите маховик и кожух маховика. См. «Маховик».



16. Снимите кожух заднего сальника. См. «Задний сальник, Снятие».



17. Если двигатель еще не находится в положении, при котором коленчатый вал расположен вверху, установите его в это положение. Снимите всасывающую магистраль и масляный фильтр. См. рис.115. Снимите болт, который удерживает кронштейн крышки коренного подшипника. Снимите два болта с фланце всасывающей магистрали, снимите всасывающую магистраль и экран. Очистите поверхность фланцев. Снимите масляный насос, подающую трубу и редукционный клапан. См. разделы «Масляный насос, Снятие» и «Редукционный клапан, Снятие».



18. Снимите хомут над задним коренным подшипником.





! ПРЕДУПРЕЖДЕНИЕ

Убедитесь в том, что сопла охлаждения поршней не повреждены и что центровка не нарушена. Если сопло охлаждения подверглось удару, то необходимо проверить центровку и заменить сопло охлаждения при необходимости.



19. Снимите крышки подшипников и нижние половины подшипников с шатунов. Распределите части так, чтобы при установке они были собраны в том же порядке, в котором были установлены изначально. Аккуратно толкните поршни в их пазы, так, чтобы шатуны отделились от коленчатого вала.



20. Убедитесь в том, что крышки коренных подшипников отмечены номерами, определяющими положение. Снимите крышки коренных подшипников, нижние половины подшипников, нижние и верхние упорные шайбы. Распределите части так, чтобы при установке они были собраны в том же порядке, в котором были установлены изначально.



21. Поднимите коленчатый вал с блока цилиндров. Снимите верхние половины подшипников и положите каждую на ее нижнюю половину.



22. Аккуратно снимите с двигателя поршни и узлы шатунов.



23. Снимите распределительный вал и кулачки. См. «Распределительный вал и кулачки, Снятие».



24. Снимите сопла охлаждения поршней.



Проверка



1. Убедитесь в том, что все отверстия для масла и охлаждающей жидкости в блоке двигателя чистые.



2. Проверьте блок двигателя на предмет трещин и повреждений.



ПРИМЕЧАНИЕ: верхняя поверхность блока цилиндров у шестицилиндровых двигателей не может подвергаться механической обработке,

так как гильзы цилиндра и поршни нельзя будет подогнать. Верхняя поверхность блока цилиндров четырехцилиндровых двигателей не может подвергаться механической обработке из-за того, что поршни и шатуны подогнаны для каждого цилиндра.



3. Проверьте переднюю втулку распределительного вала на предмет изношенности. Если нужно установить новую втулку, то при помощи съемника удалите старую втулку. Убедитесь в том, что смазочное отверстие для новой втулки противоположно двигателю при установке. Убедитесь в том, что отверстие для смазки  при установке совмещено с отверстием в блоке цилиндров. Используйте пресс для установки новых втулок и выровняйте их положение по отношению к блоку цилиндров.



Монтаж



1. Убедитесь в том, что все части чистые.



2. Снимите резьбовые заглушки с блока цилиндров и очистите резьбу. Нанесите уплотнительное вещество на резьбу и установите их на блок цилиндров.



3. Установите сопла охлаждения поршней. См. «Сопла охлаждения поршней, Установка».



4. Установите коленчатый вал и узел заднего сальника. См. раздел «Ремонт узла коленчатого вала».



5. Установите кожух маховика и маховик. См. раздел «Маховик».



6. Установите кулачки и распределительный вал. См. «Распределительный вал и кулачки, Установка».



7. Установите редукционный клапан, масляный насос, всасывающую магистраль и масляный фильтр.



8. Установите коробку распределения и распределительные шестерни. См. «Коробка распределения» и «Ремонт распределительных шестерен».







9. Установите узел крышки цилиндров. См. «Узел крышки цилиндров, Установка».



10. Установите стартер.



11. Установите топливный насос.



12. ДВИГАТЕЛЬ типа YH. Установите турбокомпрессор. См. «Турбокомпрессор – двигатель типа YH – Ремонт, Установка».



13. Установите узлы масляного фильтра и маслоотстойник. См. «Маслоотстойник, Установка».



14. Установите охладитель масла. См. «Охладитель масла (Шестицилиндровые двигатели)».



15. Установите топливные инжекторы, топливные магистрали, топливный фильтр и топливный насос высокого давления. См. раздел «Ремонт топливной системы».



16. Установите насос для смазочно-охлаждающей жидкости. См. раздел «Ремонт системы охлаждения».



17. Установите генератор переменного тока и крепежные кронштейны.



18. Установите приводные ремни и отрегулируйте натяжение. См. «Приводные ремни».



19. Установите двигатель на автопогрузчик.



20. Удалите воздух из топливной системы перед тем, как начинать эксплуатацию двигателя. См. «Топливная система, Удаление воздуха».



КАНАЛ ЦИЛИНДРА (ЧЕТЫРЕХЦИЛИНДРОВЫЕ ДВИГАТЕЛИ)



Для достижения оптимальной производительности на протяжении эксплуатационного срока двигателя очень важно корректировать изношенные или поврежденные каналы цилиндров.





Состояние каналов цилиндров определяется следующим:

  • Общее количество  и расположение отшлифованной поверхности.

  • Износом.

  • Повреждениями канала цилиндра.



ПРИМЕЧАНИЕ: Необязательно корректировать канал если:

  • Лощеная фактура все еще ясно просматривается.

  • Производительность двигателя и потребление масла удовлетворительны.



1. Проверьте поверхность канала цилиндра на предмет трещин и глубоких царапин.



2. Проверьте стены каналов в тех местах, где лощеная фактура сточена. Обратите особое внимание на область вверху канала, сразу под графитным кольцом. В этой области нагрузка от поршневого кольца максимальна.



! ПРЕДУПРЕЖДЕНИЕ

Не используйте «Flex-hone» для ремонта каналов цилиндров.



Если поверхности канала отшлифованы, то двигатель может потреблять большое количество масла, даже если износ поверхности очень небольшой.



Для обработки каналов цилиндров необходимо специальное обучение и оборудование.



3. При необходимости каналы цилиндров могут растачиваться и полироваться на 0.50 мм (0.0195 д.) и 1.00 мм (0.039 д.) поверх диаметра и свыше установленных поршней.



4. Для того, чтобы создать каналы цилиндров завышенного размера, их необходимо расточить, а затем отполировать при помощи инструмента для шлифовки с алмазным напылением, базы карбида кремния и карбидо-кремниевойпластины, так, чтобы окончательная величина канала соответствовала размерам, приведенным в разделе Данных Двигателя. Для механической обработки канала цилиндра необходимо специальное оборудование и обучение. Для получения дальнейшей информации обратитесь к дистрибьютору продукции “Perkins”.

ГИЛЬЗЫ ЦИЛИНДРОВ (ШЕСТИЦИЛИНДРОЫЕ ДВИГАТЕЛИ)



Проверка



Для достижения оптимальной производительности на протяжении эксплуатационного срока двигателя очень важно заменять изношенные или поврежденные гильзы цилиндров. Если замена гильзы цилиндра становится необходимой, в наличии имеются гильзы неподвижной посадки и частично обработанные гильзы.



Состояние гильзы цилиндра определяется следующим:

  • Общее количество  и расположение отшлифованной поверхности.

  • Износом.

  • Повреждениями стенок гильз.



ПРИМЕЧАНИЕ: Гильзу необязательно заменять в следующих случаях:

  • Лощеная фактура все еще ясно просматривается.

  • Производительность двигателя и потребление масла удовлетворительны



Состояние гильзы цилиндра, Проверка



1. Проверьте поверхность гильзы на предмет трещин и глубоких царапин.



2. Проверьте стенку гильзы на предмет участков, где лощена структура отполирована. См. рис. 98и 99. Обратите особое внимание на область вокруг верхушки канала гильзы, сразу под графитным кольцом. В этой области нагрузка от поршневого кольца максимальна.

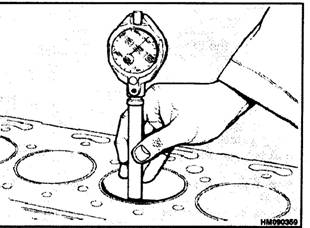

Рисунок 98. Проверка изношенности гильзы цилиндра.

Рисунок 99. Область для измерения гильзы цилиндра на предмет изношенности.



! ПРЕДУПРЕЖДЕНИЕ

Не используйте «Flex-hone» для ремонта гильз цилиндров.



Поврежденные или изношенные гильзы должны заменяться.



При замене гильз цилиндров должны устанавливаться новые поршневые кольца.



Если поверхности канала отшлифованы, то двигатель может потреблять большое количество масла, даже если износ поверхности очень небольшой.



Для обработки частично обработанных гильз цилиндров необходимо специальное обучение и оборудование.



3. Частично обработанные гильзы цилиндров должны растачиваться, а затем обрабатываться при помощи инструмента для шлифовки с алмазным напылением, базы карбида кремния и карбидо-кремниевой пластины, так, чтобы окончательная величина канала соответствовала размерам, приведенным в разделе Данных Двигателя.













Для механической обработки канала цилиндра необходимо специальное оборудование и обучение. Для получения дальнейшей информации обратитесь к дистрибьютору продукции “Perkins”.



Снятие



Специальные инструменты:



Инструменты для снятия и установки, адаптеры для гильз цилиндров;

Инструмент для измерения высоты поршня;

Циферблатный индикатор.



ПРИМЕЧАНИЕ: Если нужно снять несколько гильз цилиндров, или в случае, если гильза цилиндра сидит очень туго, мы рекомендуем снять коленчатый вал и удалить гильзы при помощи пресса. Инструмент для снятия и установки также может использоваться – в том случае, если пресса нет в наличии, или если коленчатый вал должен оставаться установленным на двигатель. Выполнение этой операции может быть сложным.



1. Разберите двигатель. Поршень, шатун и сопло охлаждения поршня должны быть сняты с каждого цилиндра, из которого будет выниматься гильза.



2. Поверните коленчатый вал таким образом, чтобы получить доступ к гильзе цилиндра и защитить цапфу подшипника.



3. Установите инструмент для установки и снятия над центром гильзы цилиндра, как указано на рис. 100. Убедитесь в том, что основание инструмента не находится на верхушке фланца следующей гильзы цилиндра.

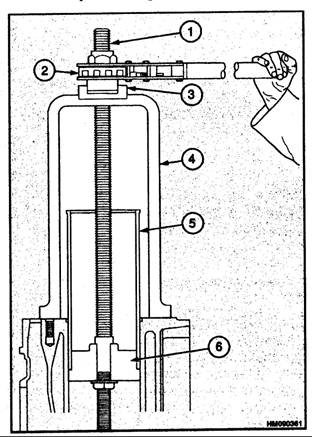

  1. СТЕРЖЕНЬ С РЕЗЬБОЙ

  2. РУКОЯТКА

  3. ПОДШИПНИК

  4. НАСАДНЫЙ АДАПТЕР ДЛЯ СНЯТИЯ

  5. ГИЛЬЗА ЦИЛИНДРА

  6. АДАПТЕР ДЛЯ СНЯТИЯ

Рисунок 100. Снятие гильзы цилиндра.



4. Убедитесь в том, что опоры опорные скобы в верхней части адаптера для удаления зацеплены с резьбовым стержнем. Установите гайку и шайбу на резьбовой стержень и затяните гайку напротив адаптера для удаления. Поверните ручку для удаления гильзы цилиндра с блока цилиндров. Нанесите смазочное масло на движущиеся части для уменьшения трения.

























Служебная гильза, Установка



Служебная гильза представляет собой неподвижную насадку ± 0.03 мм (±0.001 д.) исходного канала. Некоторые сменные гильзы цилиндров устанавливаются легче, чем другие, благодаря допуску на обработку. Для установки тугой гильзы цилиндра может использоваться инструмент для установки. См. рис. 101. Также для установки тугой гильзы цилиндра может использоваться пресс. Не используйте молоток для установки гильзы цилиндра.

1. СТЕРЖЕНЬ С РЕЗЬБОЙ

2. РУКОЯТКА

3. ПОДШИПНИК

4. АДАПТЕР ДЛЯ УСТАНОВКИ

5. ГИЛЬЗА ЦИЛИНДРА

6. ОСНОВАНИЕ, АДАПТЕР ДЛЯ УСТАНОВКИ

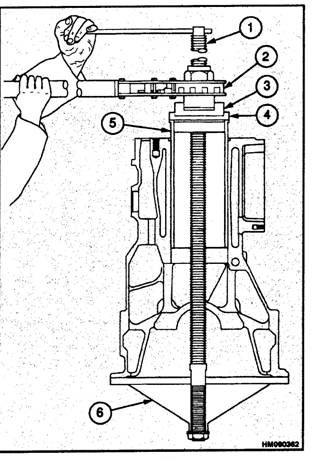

Рисунок 101. Установка гильзы цилиндра.



1. Убедитесь в том, что части чистые. Смажьте паз в блоке цилиндров машинным маслом. НЕ смазывайте верхние 50 мм (2 д.) паза в блоке цилиндров. На эту область будет наноситься уплотнитель.



2. Установите гильзу цилиндра в паз на блоке цилиндров. Убедитесь в том, что гильза цилиндра установлена вертикально и совмещена с пазом в блоке цилиндров. При помощи инструмента для установки гильз цилиндров вожмите гильзу цилиндра в блок цилиндров на 50 мм (2 д.) конечного положения, как показано на рис. 101.



3. Нанесите Loctite 602® на верхние 25 мм (1 д.) внешней поверхности гильзы цилиндра. Нанесите Loctite 602® на фланец и на блок цилиндров в том месте, где будет гильза цилиндра будет устанавливаться в блок цилиндров.



4. Вожмите гильзу цилиндра в ее окончательное положение в блоке цилиндров. Снимите устройство для установки и счистите

Loctite с блока цилиндров.



5. Подождите 15 минут, после чего проверьте размеры канала гильзы цилиндра. Loctite полностью застынет через 6 часов.



Внутренний диаметр служебной гильзы при установке должен составлять от 100.00 до 100.06 мм (от 3.937 до 3.939 д.).



6. При помощи инструмента для измерения высоты поршня и циферблатного индикатора проверьте, находится ли гильза цилиндра в правильном положении. См. рис. 102. Фланец гильзы цилиндра: между 0.10 мм (0.004 д.) до 0.10 мм (0.004 д.) ниже верхней стороны бока цилиндров.

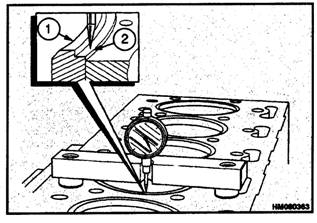

1. ОГНЕВОЕ КОЛЬЦО                        2. ФЛАНЕЦ

Рисунок 102. Проверка гильзы цилиндра.







7. Установите новые поршневые кольца на поршень. См. «Поршневые кольца, Установка».



8. Установите блок поршня и шатуна. См. «Узел поршня и шатуна, Установка».



9. Установите сопла охлаждения поршней. См. «Сопла охлаждения поршня, Установка».



10. Установите узел крышки цилиндра. См. «Узел крышки цилиндра, установка».



ПРИМЕЧАНИЕ: Для правильной обработки внутренней поверхности гильзы цилиндра требуется специальное оборудование и обучение. Обратитесь к представителю «Perkins» для получения дополнительной информации.



ПРИМЕЧАНИЕ: Если установлена новая гильза цилиндра, то для первых пяти часов эксплуатации рекомендуется следующее:

  • Не эксплуатировать двигатель в режиме полной нагрузки.

  • Не эксплуатировать двигатель на полной скорости.

  • Не оставлять двигатель работать на холостом ходу длительное время.



Частично обротанные гильзы, Установка



Частично обработанная гильза представляет собой посадку с натягом, устанавливаемую в исходный канал. Для установки потребуется специальный инструмент, см. рис. 101. Если гильзы при установке окажутся очень тугими, нужно будет воспользоваться гидравлическим прессом.



! ПРЕДУПРЕЖДЕНИЕ

Не бейте гильзу молотком.



1. Тщательно очистите исходной канал блока цилиндров.



2. Проверьте канал на предмет повреждение и коррозии. Поврежденный блок цилиндров следует утилизировать.



3. Тщательно очистите внешнюю поверхность гильзы при помощи жидкости для обезжиривания, одобренной для применения в таких целях.

4. Нанесите небольшое количество машинного масла в верхней части исходного канала для того, чтобы облегчить установку гильзы цилиндра.



5. Установите гильзу цилиндра в исходный канал; убедитесь в том, что она расположена вертикально. При помощи специального инструмента вожмите гильзу, пока она полностью не встанет на свое место в блоке цилиндров, как указано на рис. 101.



6. При помощи инструмента для измерения высоты поршня и циферблатного индикатора проверьте правильность установки гильзы цилиндра. См. рис .102. Фланец гильзы цилиндра: между 0.10 мм (0.004 д.) до 0.10 мм (0.004 д.) ниже верхней стороны бока цилиндров.



! ПРЕДУПРЕЖДЕНИЕ

Для механической обработки частично обработанных гильз требуется специальное обучение и оборудование.



7. Установите новые поршневые кольца на поршни. См. «Поршневые кольца, Установка».



8. Установите узел поршня и шатуна. См. «Узел поршня и шатуна, Установка».



9. Установите сопла охлаждения поршней. См. «Сопла охлаждения поршней, Установка».



10. Установите блок крышки цилиндров. См. «Блок крышки цилиндров, Установка».



11. Установите маслоотстойник. См. «Маслоотстойник, Установка».

ПРИМЕЧАНИЕ: Для правильной обработки внутренней поверхности гильзы цилиндра требуется специальное оборудование и обучение. Обратитесь к представителю «Perkins» для получения дополнительной информации.

ПРИМЕЧАНИЕ: Если установлена новая гильза цилиндра, то для первых пяти часов эксплуатации рекомендуется следующее:

  • Не эксплуатировать двигатель в режиме полной нагрузки.

  • Не эксплуатировать двигатель на полной скорости.

  • Не оставлять двигатель работать на холостом ходу длительное время.
