Календарное устройство часов "РАКЕТА" - 2628Н, "ВОСТОК"

Календарное устройство часов "РАКЕТА" - 2628Н, "ВОСТОК" - 2428А. Ремонт

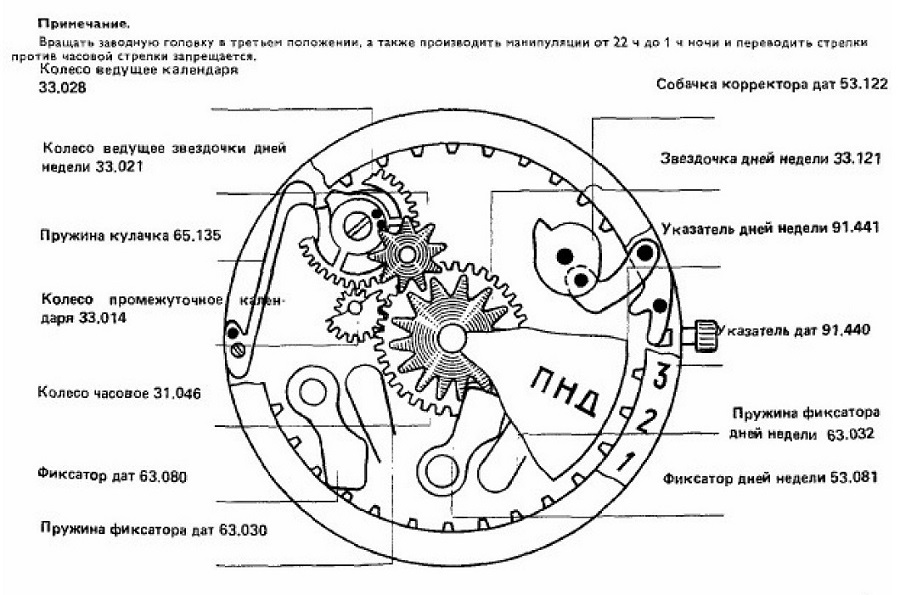

Календарное устройство часов "Ракета"-2628Н с мгновенной сменой дат и замедленной сменой дней недели

Корректировка дат производится возвратом заводной головки с третьего нефиксированного положения а первое. Корректировка дней недели осуществляется вращением заводной головки по часовой стрелке в положении «перевод».

Места смазки:

колонка под ведущее колесо календаря;

- штифт под промежуточное колесо календаря, под собачку корректора дат;

- штифты под корректор дат:

- ступица часового колеса перед посадкой указателя дней недели

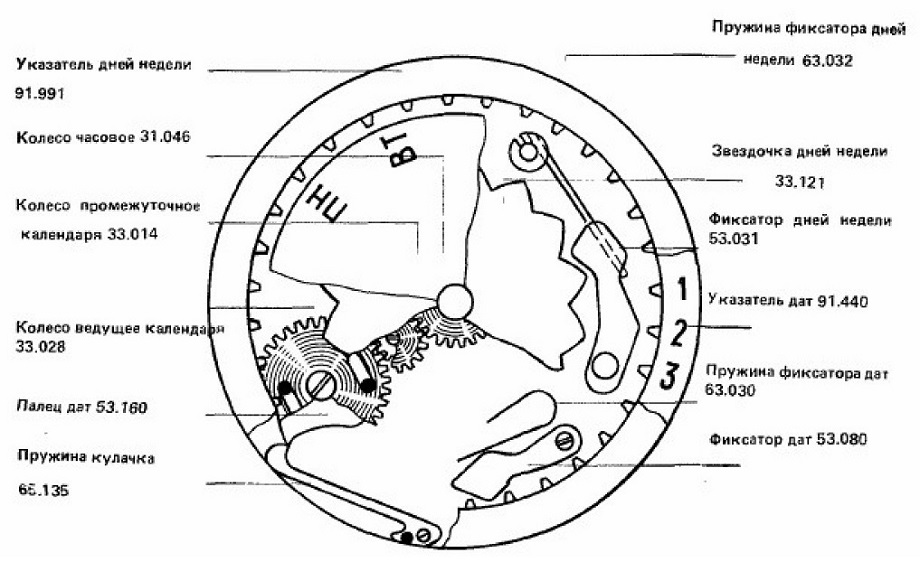

Календарное устройство часов «Восток»-2428А с мгновенной сменой дат и днем недели

Корректировка осуществляется вращением вводной головки в положении «перевод» на участке 12-8-12.

Места смазки:

поверхность взаимодействия фиксатора дней недели со звездочкой дней недели:

- поверхность взаимодействия фиксатора дат с указателем дат;

- цилиндрическая часть винта ведущего колеса календаря;

- поверхность взаимодействия кулачка с пружиной кулачка;

- цилиндрическая часть винта промежуточного колеса календаря.

Не срабатывает календарное устройство

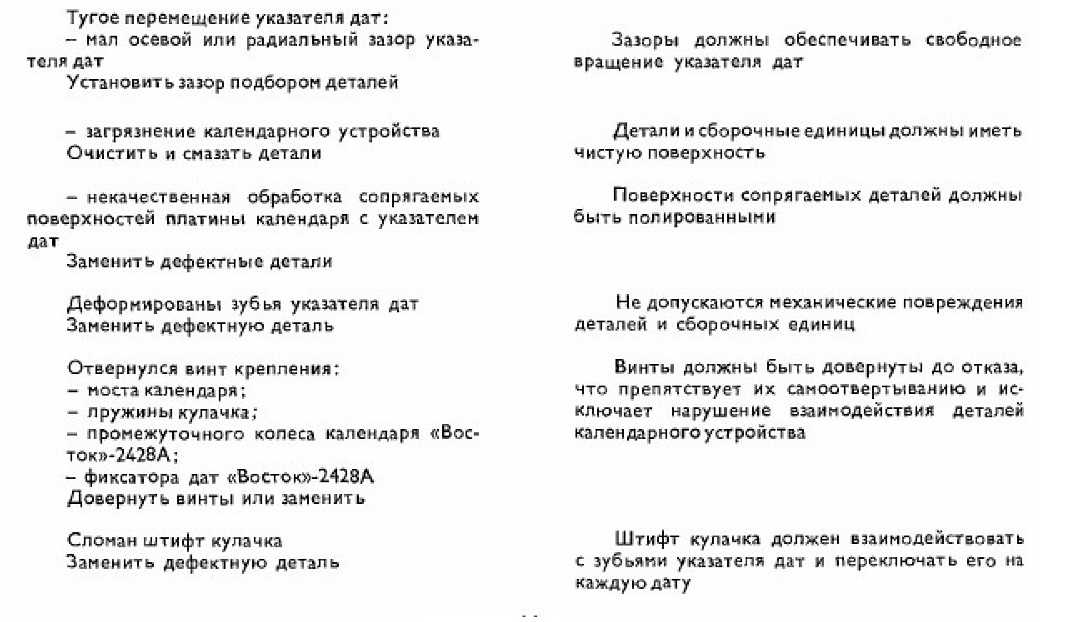

Тугое перемещение указателя дат:

- мал осевой или радиальный зазор указателя дат

Установить зазор подбором деталей

- загрязнение календарного устройства Очистить и смазать детали

- некачественная обработка сопрягаемых поверхностей платины календари с указателем дат

Заменить дефектные детали

Деформированы зубья указателя дат Заменить дефектную деталь

Отвернулся винт крепления;

- моста календаря;

- пружины кулачка;

- промежуточного колеса календаря Восtok-2428A;

- фиксатора дат «Восток»-2428А Довернуть винты или заменить
Сломан штифт кулачка Заменить дефектную деталь

Зазоры должны обеспечивать свободное вращение указателя дат
Детали и сборочные единицы должны иметь Чистую поверхность

Поверхности сопрягаемых деталей должны быть полированными
Не допускаются механические повреждения деталей и сборочных единиц

Винты должны быть довернуты до отказа, что препятствует их самоотвертыванию и исключает нарушение взаимодействия деталей календарного устройства
Штифт кулачка должен взаимодействовать с зубьями указателя дат и переключать его на каждую дату

Замедленное переключение даты в течение двух часов, от 12 до 2 (недоброе)

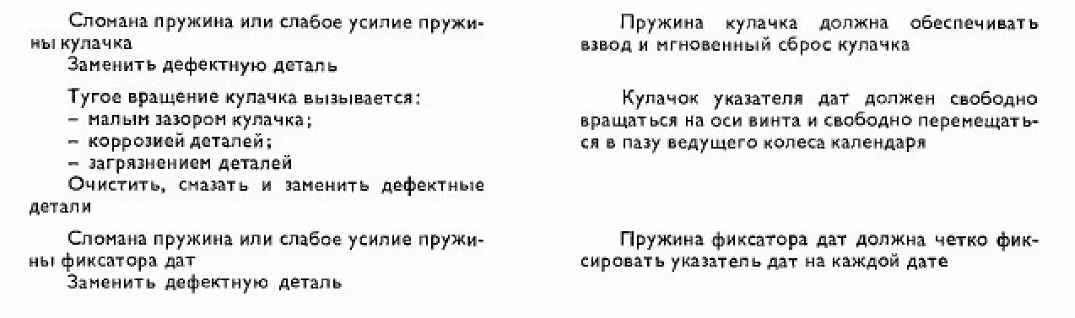

Сломана пружина или слабое усилие пружины кулачка

Заменить дефектную деталь

Тугое вращение кулачка вызывается:

- малым зазором кулачка;

- коррозией деталей;

- загрязнением деталей

Очистить, смазать и заменить дефектные детали

Сломана пружина или слабое усилие пружины фиксатора дат

Заменить дефектную деталь

Пружина кулачка должна обеспечивать взвод и мгновенный сброс кулачка

Кулачок указателя дат должен свободно вращаться на оси винта и свободно перемещаться в пазу ведущего колеса календаря
Пружина фиксатора дат должна четко фиксировать указатель дат на каждой дате

Смещение даты в окне циферблата (переброс)

Несогласованность моментов усилий пружин - большое усилие пружины кулачка или малое усилие пружины фиксатора дат

Ослабить усилие пружины кулачка винтом крепления пружины или заменить детали

Пружина кулачка должна обеспечивать пере мещение указателя дат на одну дату. Дата должна просматриваться полностью в окне циферблата

Не работает указатель дней недели

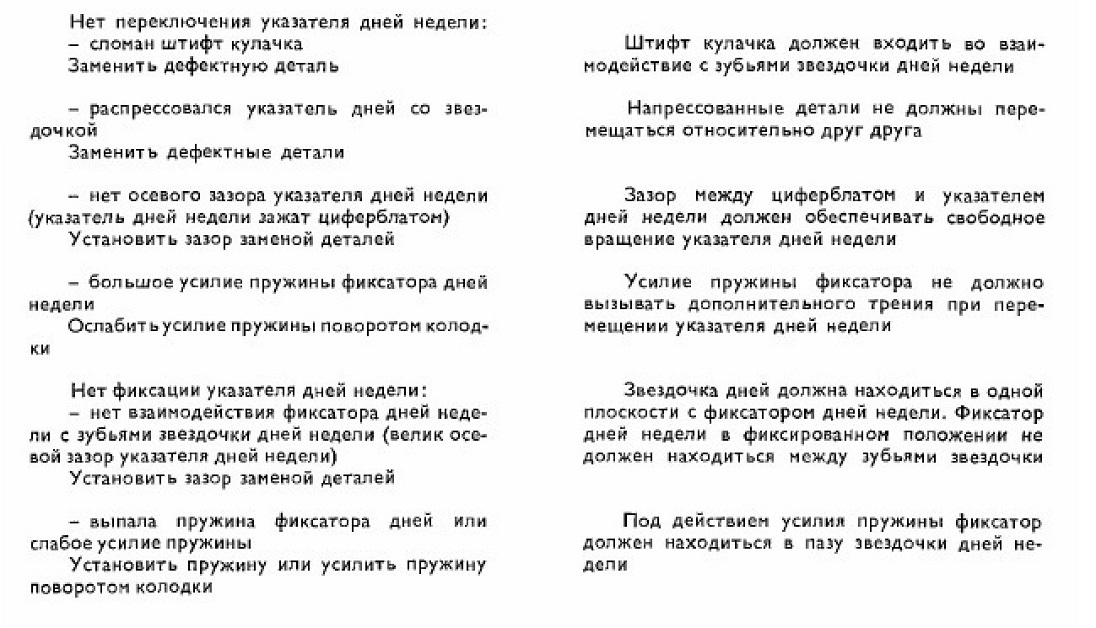

Нет переключения указателя дней недели:

- сломан штифт кулачка

Заменить дефектную деталь

- распрессовался указатель дней со звездочкой

Заменить дефектные детали

- нет осевого зазора указателя дней недели (указатель дней недели зажат циферблатом)

Установить зазор заменой деталей

- большое усилие пружинь фиксатора дней недели

Ослабить усилие пружины поворотом колодки

Нет фиксации указателя дней недели:

- нет взаимодействия фиксатора дней недели с зубьями звездочки дней недели (велик осевой зазор указателя дней недели)

Установить зазор заменой деталей

- выпала пружина фиксатора дней или слабое усилие пружины

Установить пружину или усилить пружину поворотов колодки

Штифт кулачка должен входить во взаимодействие с зубьями звездочки дней недели

Напрессованные детали не должны перемещаться относительно друг друга

Зазор между циферблатом и указателем дней недели должен обеспечивать свободное вращение указателя дней недели

Усилие пружины фиксатора не должно вызывать дополнительного трения при перемещении указателя дней недели

Звездочка дней должна находиться в одной плоскости с фиксатором дней недели. Фиксатор дней недели в фиксированном положении не должен находиться между зубьями звездочки
Под действием усилил пружины фиксатор должен находиться в пазу звездочки дней недели

Не работает корректирующее устройство

Полом штифтов:

- переводного рычага;

- корректора дат

Заменить дефектные детали

Не допускаются механические повреждения деталей и сборочных единиц

Нарушено взаимодействие собачки корректора с зубьями указателя дат — велики осевые зазоры

Установить осевые зазоры подбором деталей

При выборке зазоров не должно нарушаться взаимодействие деталей
