Календарное устройство часов "ПОЛЁТ" - 2628Н, "СЛАВА" - 2428А. Ремонт

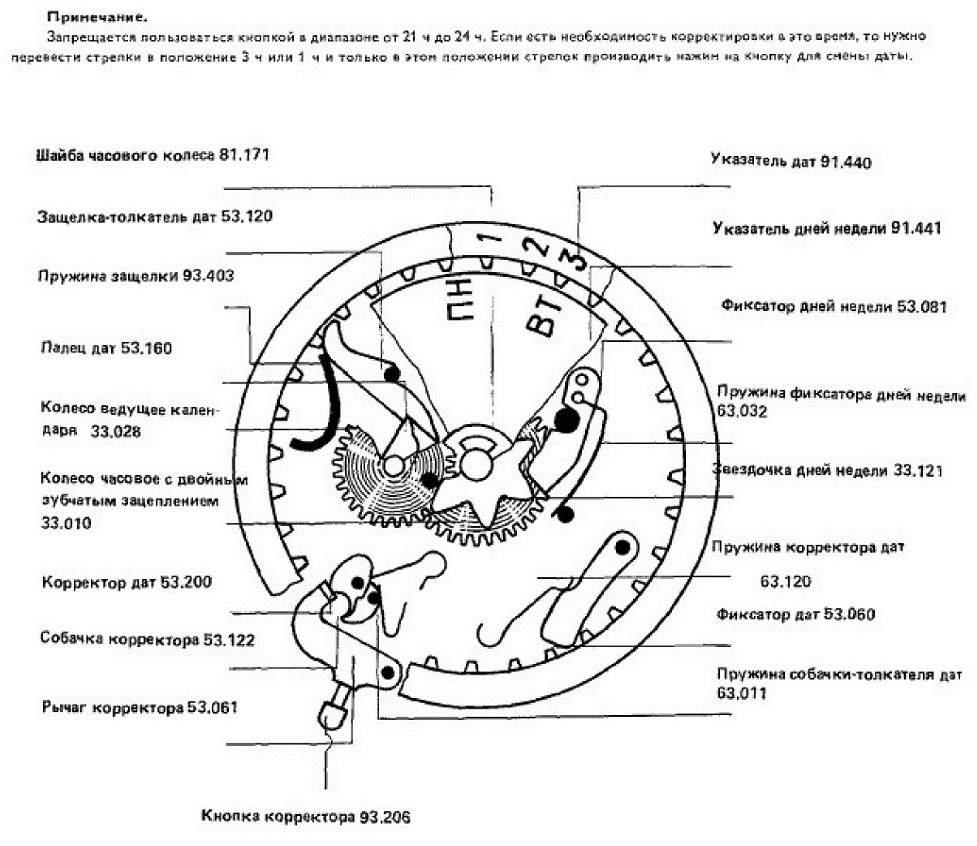

Календарное устройство часов "Полёт"-2628Н с мгновенный переключением дат и замедленный переключением дней недели

Корректировка дат осуществляется нажатием на кнопку, корректировка дней производится вращением заводной головки в положении «перевод» на участке 12 - 9 - 12.

Места смазки:

- штифт в платине под ведущее колесо календаря,

- поверхности взаимодействия защелки-толкателя дат со штифтом, с пружиной защелки; корректора дат с рычагом корректора.

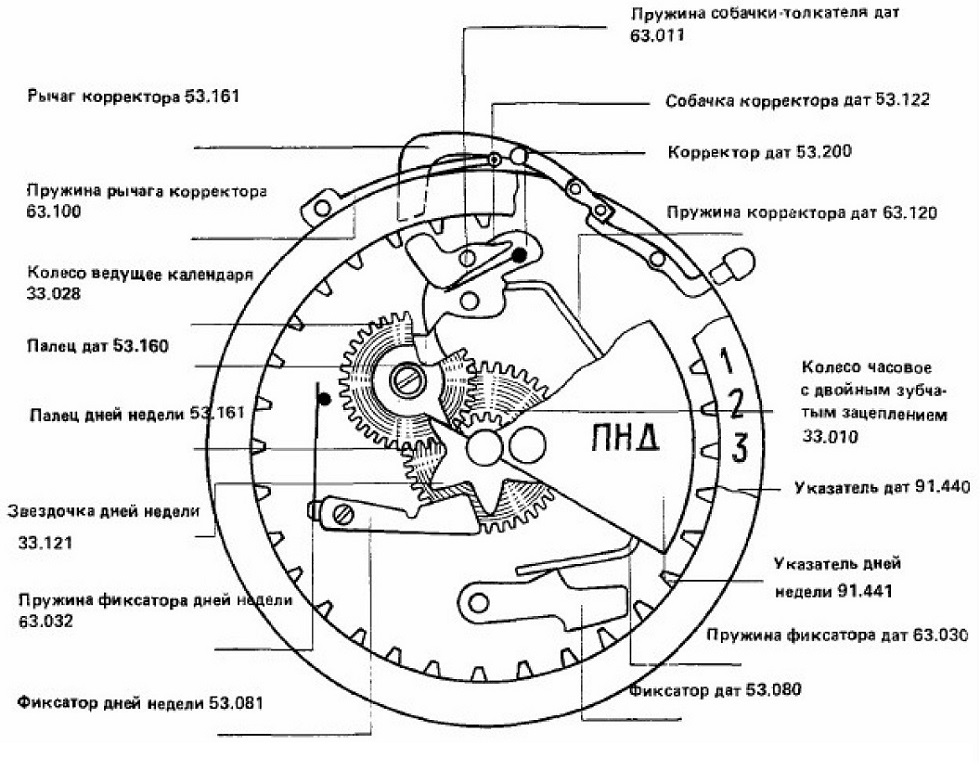

Календарное устройство часов «Слава»-2428А с мгновенной сменой дат и замедленной сменой дней недели

Корректировка дат производится нажимом на кнопку, а дней недели — вращением заводной головки в положении «перевод».

Места смазки:

- штифт под фиксатор дат;

- колонка под ведущее колесо календаря;

- колонка под корректор дат;

- поверхность взаимодействия корректора с пальцем дат, с пружиной корректора дат, фиксатора дней со звездочкой;

- цилиндрическая часть винта фиксатора дней недели.

Не работает указатель дат

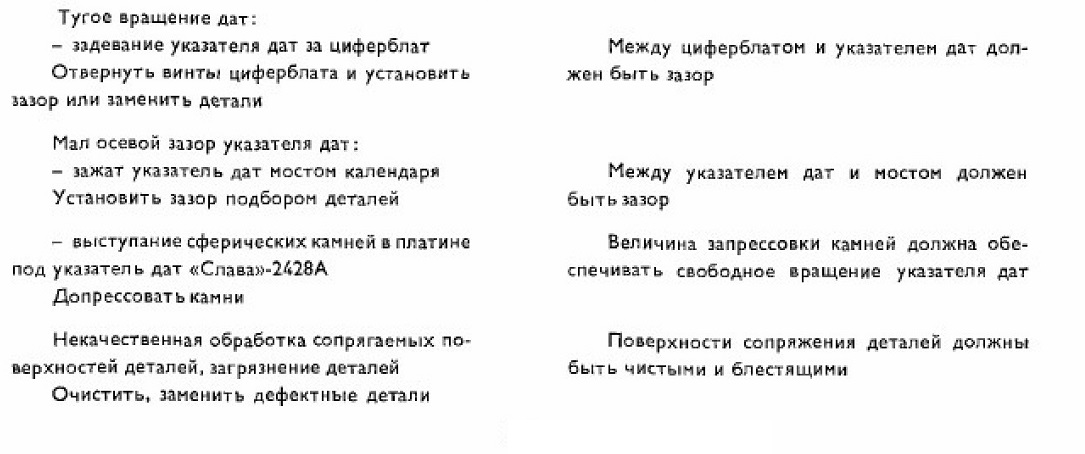

Тугое вращение дат:

- задевание указателя дат за циферблат Отвернуть винты циферблата и установить

зазор или заменить детали

Мал осевой зазор указателя дат:

- зажат указатель дат мостом календаря Установить зазор подбором деталей

- выступание сферических камней в платине под указатель дат «Слава»-2428А

Допрессовать камни

Некачественная обработка сопрягаемых поверхностей деталей, загрязнение деталей

Очистить, заменить дефектные детали

Между циферблатом и указателем дат должен быть зазор
Между указателем дат и мостом должен быть зазор

Величина запрессовки камней должна обеспечивать свободное вращение указателя дат

Поверхности сопряжения деталей должны быть чистыми и блестящими

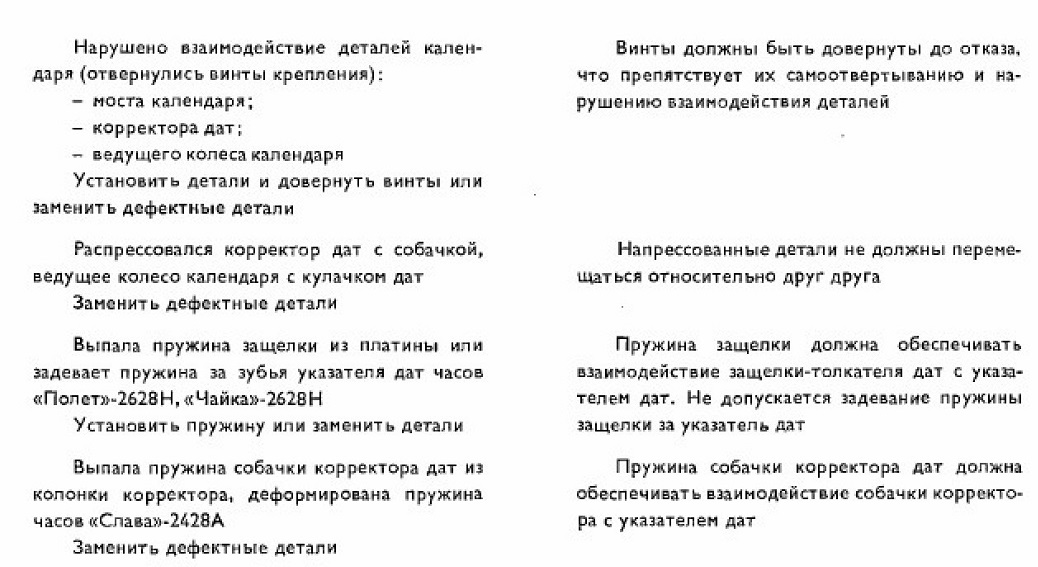

Нарушено взаимодействие деталей календаря (отвернулись винты крепления):

- моста календаря;

- корректора дат;

- ведущего колеса календаря Установить детали и довернуть винты или

заменить дефектные детали

Ра с прессовался корректор дат с собачкой, ведущее колесо календаря с кулачком дат Заменить дефектные детали

Выпала пружина защелки из платины или задевает пружина за зубья указателя дат часов «Полет»-2628Н, «Чайка»-262ВН

Установить пружину или заменить детали

Выпала пружина собачки корректора дат из колонки корректора, деформирована пружина часов Слава-2428А

Заменить дефектные детали

Винты должны быть довернуты до отказа, что препятствует их самоотвертыванию и нарушению взаимодействия деталей
Напрессованные детали не должны перемещаться относительно друг друга

Пружина защелки должна обеспечивать взаимодействие защелки-толкателя дат с указателем дат. Не допускается задевание пружины защелки за указатель дат

Пружина собачки корректора дат должна обеспечивать взаимодействие собачки корректора с указателем дат

Смещение даты в окне циферблата

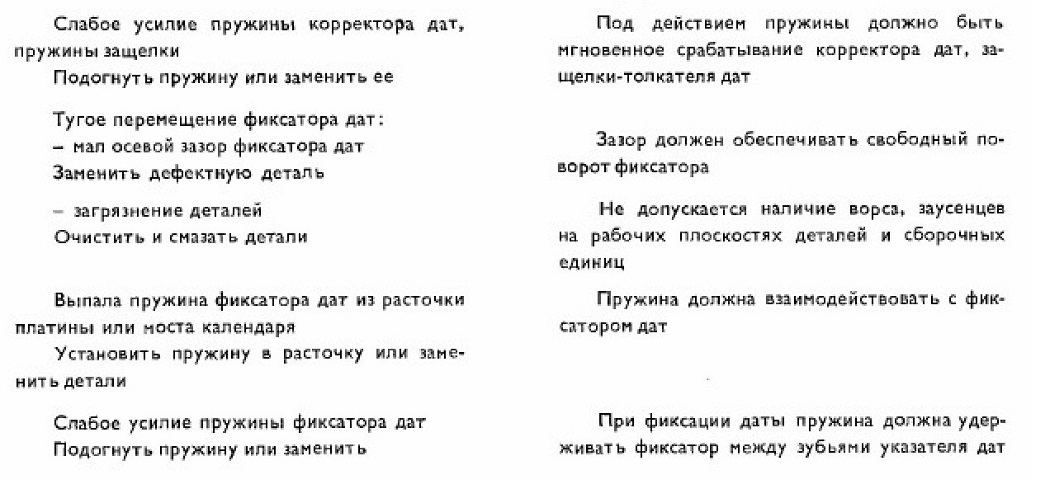

Слабое усилие пружины корректора дат, пружины защелки

Подогнуть пружину или заменить ее

Тугое перемещение фиксатора дат:

- мал осевой зазор фиксатора дат

Заменить дефектную деталь

- загрязнение деталей

Очистить и смазать детали

Выпала пружина фиксатора дат из расточки платины или моста календаря

Установить пружину в расточку или заменить детали

Слабое усилие пружины фиксатора дат

Подогнуть пружину или заменить

Под действием пружины должно быть мгновенное срабатывание корректора дат, защелки-толкателя дат

Зазор должен обеспечивать свободный поворот фиксатора

Не допускается наличие ворса, заусенцев на рабочих плоскостях деталей и сборочных единиц

Пружина должна взаимодействовать с фиксатором дат
При фиксации даты пружина должна удерживать фиксатор между зубьями указателя дат

Не работает указатель дней недели

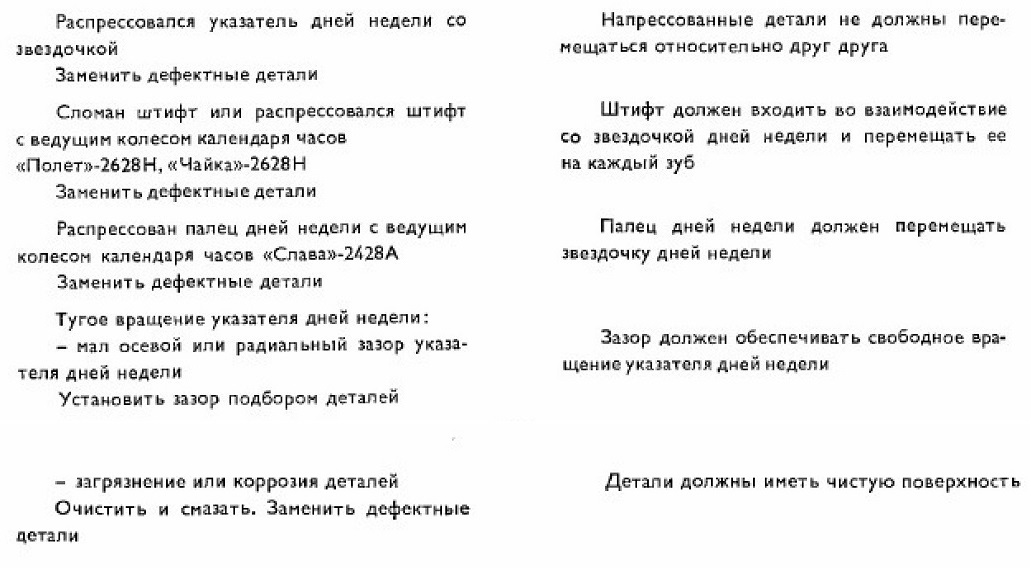

Распрессовался указатель дней недели со звездочкой

Заменить дефектные детали

Сломан штифт или распрессовался штифт с ведущим колесом календаря часов «Полет-2628Н, «Чайка»-2628Н

Заменить дефектные детали

Распрессован палец дней недели с ведущим колесом календаря часов «Слава»-2428А

Заменить дефектные детали

Тугое вращение указателя дней недели:

- мал осевой или радиальный зазор указателя дней недели

Установить зазор подбором деталей

- загрязнение или коррозия деталей Очистить и смазать.

Заменить дефектные детали

Напрессованные детали не должны перемещаться относительно друг друга

Штифт должен входить во взаимодействие со звездочкой дней недели и перемещать ее на каждый зуб

Палец дней недели должен перемещать звездочку дней недели

Зазор должен обеспечивать свободное вращение указателя дней недели
Детали должны иметь чистую поверхность

Смещение показаний дней недели в окне циферблата

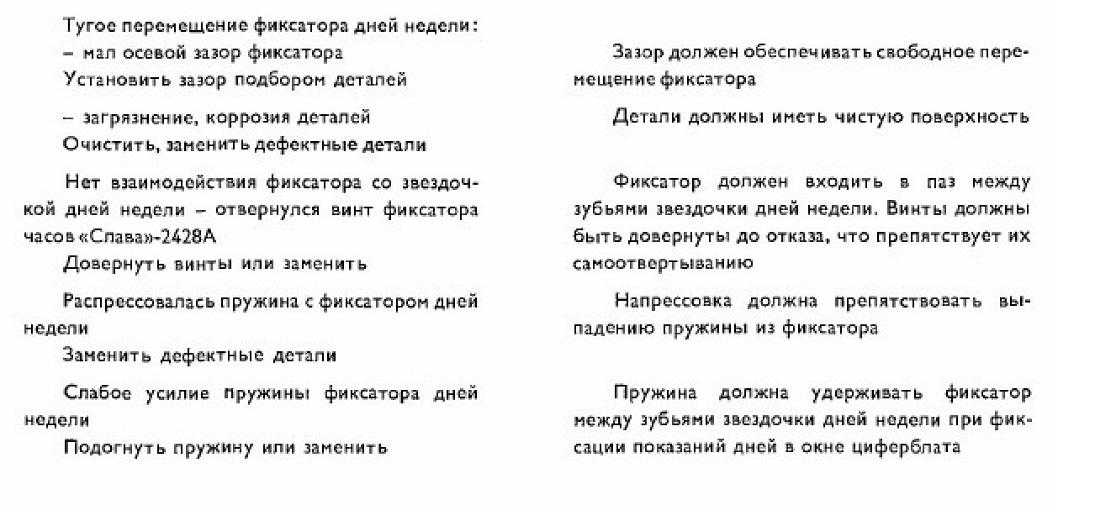

Тугое перемещение фиксатора дней недели:

- мал осевой зазор фиксатора

Установить зазор подбором деталей

- загрязнение, коррозия деталей

Очистить, заменить дефектные детали

Нет взаимодействия фиксатора со звездочкой дней недели - отвернулся винт фиксатора часов «Слава»-2428 А

Довернуть винты или заменить

Распрессовалась пружина с фиксатором дней недели

Заменить дефектные детали

Слабое усилие пружины фиксатора дней недели

Подогнуть пружину или заменить

Зазор должен обеспечить свободное перемещение фиксатора

Детали должны иметь чистую поверхность

Фиксатор должен входить в паз между зубьями звездочки дней недели. Винты должны быть довернуты до отказа, что препятствует их самоотвертыванию

Напрессовка должна препятствовать выпадению пружины из фиксатора

Пружина должна удерживать фиксатор между зубьями звездочки дней недели при фиксации показаний дней в окне циферблата

Рассогласованность показаний даты и показаний дней недели

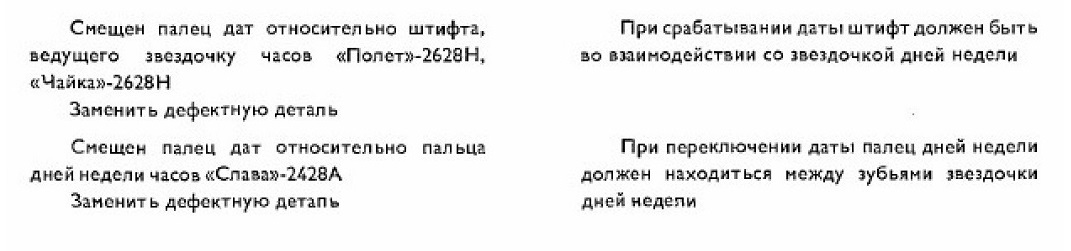

Смещен палец дат относительно штифта, ведущего звездочку часов «Полёт»-2628Н, «Чайка»-2628Н

Заменить дефектную деталь

Смещен палец дат относительно пальца дней недели часов «Слава»-2428А

Заменить дефектную деталь

При срабатывании латы штифт должен быть во взаимодействии со звездочкой дней недели

При переключении даты палеи дней недели должен находиться между зубьями звездочки дней недели

Не работает корректирующее устройство

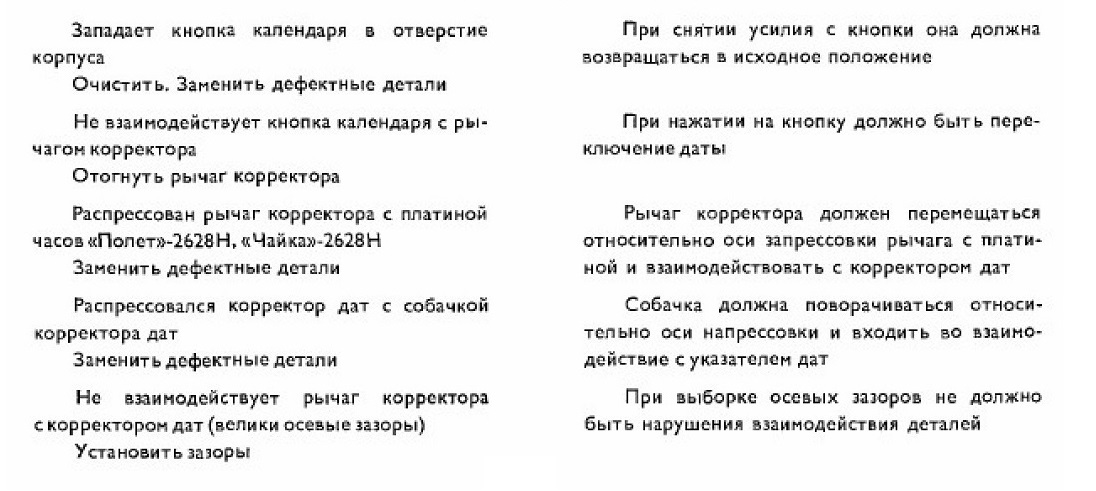

Западает кнопка календаря в отверстие корпуса

Очистить. Заменить дефектные детали

Не взаимодействует кнопка календаря с рычагом корректора

Отогнуть рычаг корректора

Распрессован рычаг корректора с платиной часов «Полёт»-2628 Н, «Чайка»-2628 Н

Заменить дефектные детали

Ра с прессовал с я корректор дат с собачкой корректора дат

Заменить дефектные детали

Не взаимодействует рычаг корректора с корректором дат (велики осевые зазоры)

Установить зазоры

При снятии усилия с кнопки она должна возвращаться в исходное положение

При нажатии на кнопку должно быть переключение даты

Рычаг корректора должен перемешаться относительно оси запрессовки рычага с платиной и взаимодействовать с корректором дат

Собачка должна поворачиваться относительно оси напрессовки и входить во взаимодействие с указателем дат

При выборке осевых зазоров не должно быть нарушения взаимодействия деталей
