Календарное устройство часов "Заря" - 2014, "ЛУЧ"

Календарное устройство часов "Заря" - 2014, "ЛУЧ" - 1814. Ремонт

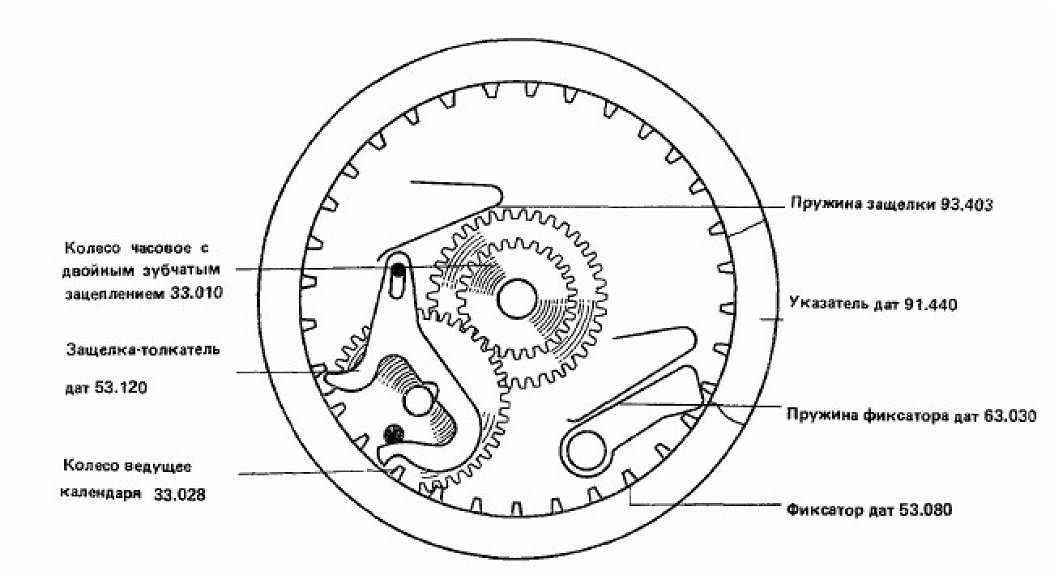

Календарное устройство часов «Заря» с мгновенной сиеной дат

Ускоренная корректировка осуществляется вращением заводной головки в положении «перевод» на участке 12-7-12.

Места смазки:

-нижняя цапфа ведущего колеса календаря;

- штифт в платине под защелку-толкатель дат;

- поверхность взаимодействия защелки толкателя дат с пружиной защелки.

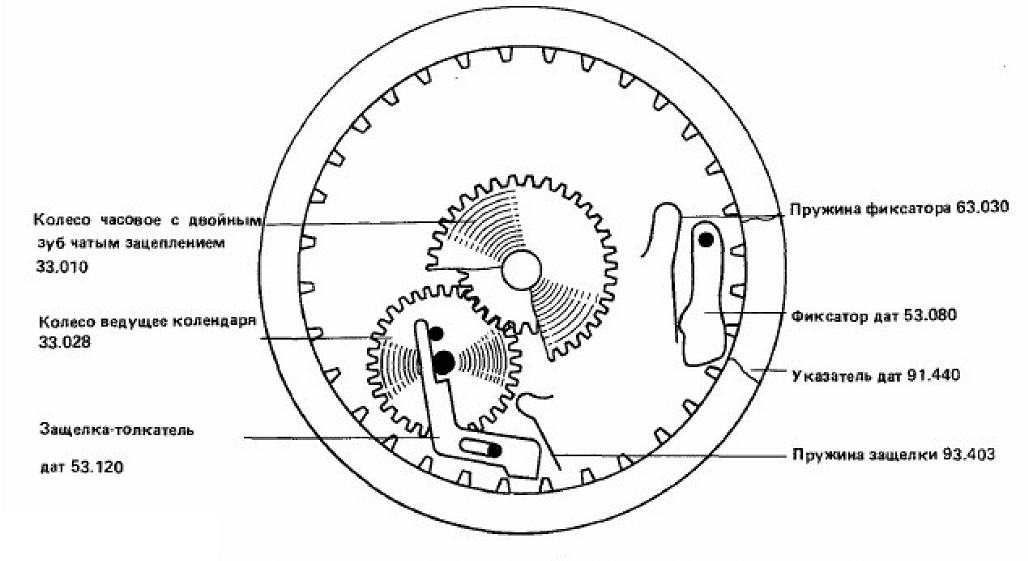

Календарное устройство часов «Луч» с мгновенной сменой дат

Ускоренная корректировка осуществляется вращением заводной головки в положении «перевод» на участке 12-6-12.

Места смазки:

- место взаимодействия защелки-толкателя дат со штифтом ведущего колеса календаря;

- штифт в платине под за щелку-толкатель дат;

- штифт фиксатора дат.

Не работает указатель дат

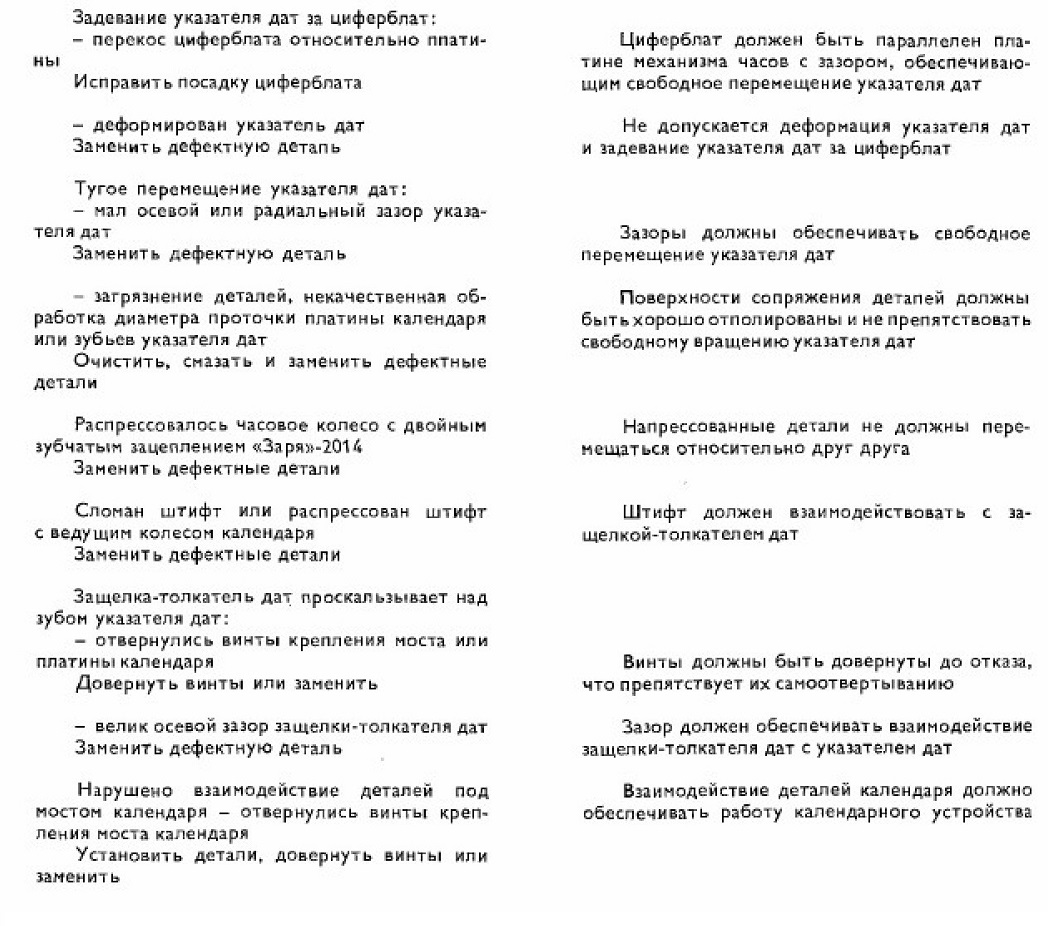

Задевание указателя дат за циферблат:

- перекос циферблата относительно платины

Исправить посадку циферблата

- деформирован указатель дат

Заменить дефектную деталь

Тугое перемещение указателя дат:

- мал осевой или радиальный зазор указателя дат

Заменить дефектную деталь

загрязнение деталей некачественная обработка диаметра проточки платины календаря или зубьев указателя дат

Очистить, смазать и заменить дефектные детали

Распрессовать часовое колесо с двойным зубчатым зацеплением Заря-2014

Заменить дефектные детали

Сломан штифт или распрессован штифт с ведущим колесом календаря

Заменить дефектные детали

Защелка-толкатель дат проскальзывает над зубом указателя дат:

- отвернулись винты крепления моста или платины календаря

Довернуть винты или заменить

- велик осевой зазор защелки-толкателя дат

Заменить дефектную деталь

Нарушено взаимодействие деталей под мостом календари - отвернулись винты крепления моста календаря

Установить детали, довернуть винты или заменить

Циферблат должен быть параллелен платине механизма часов с зазором, обеспечивающим свободное перемещение указателя дат

Не допускается деформация указателя дат и задевание указателя дат за циферблат
Зазоры должны обеспечивать свободное перемещение указателя дат

Поверхности сопряжения деталей должны быть хорошо от полированы и не препятствовать свободному вращению указателя дат
Напрессованные детали не должны перемещаться относительно друг друга

Штифт должен взаимодействовать с защелкой-толкателем дат
Винты должны быть довернуты до отказа, что препятствует их самоотвертыванию

Зазор должен обеспечивать взаимодействие защелки-толкателя дат с указателем дат

Взаимодействие деталей календаря должно обеспечивать работу календарного устройства

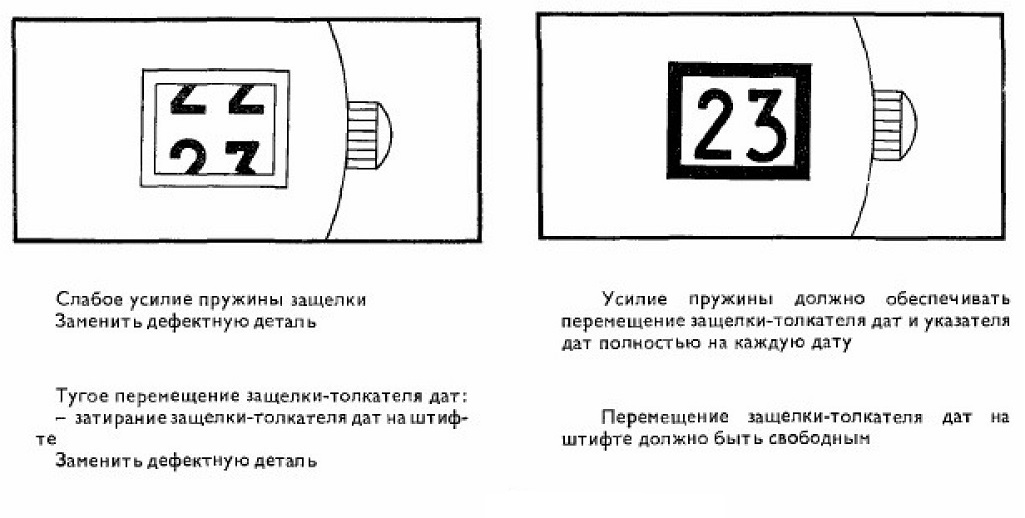

Смещение даты в окне циферблата (недоброе)

Слабое усилие пружины защелки

Заменить дефектную деталь
Тугое перемещение защелки-толкателя дат;

- затирание защёлки-толкателя дат на штифте

Заменить дефектную деталь

Усилие пружины должно обеспечивать перемещение защелки-толкателя дат и указателя дат полностью л а каждую дату
Перемещение защелки-толкателя дат на штифте должно быть свободным

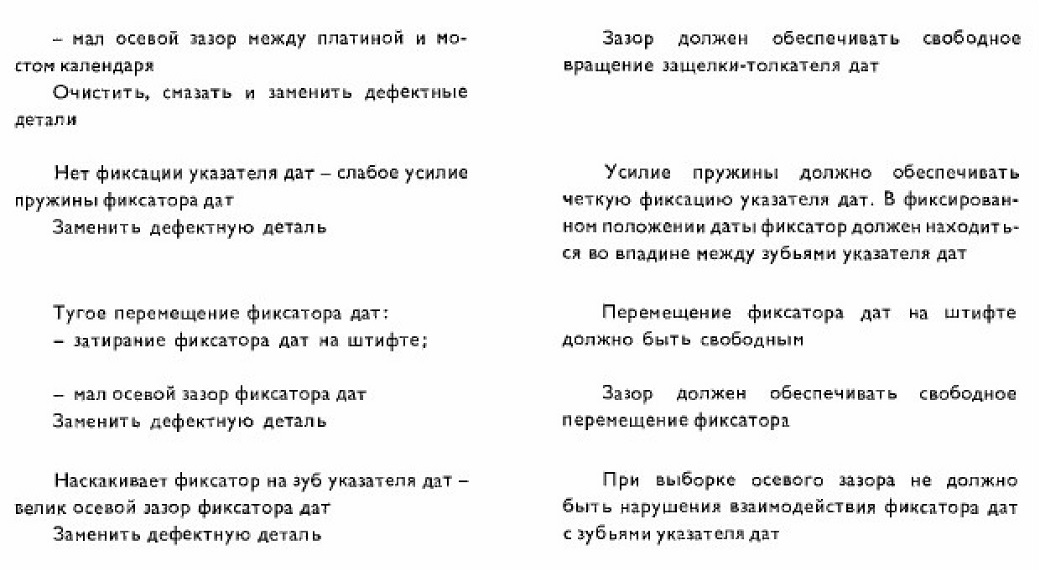

- мал осевой зазор между платиной и мостом календаря

Очистить, смазать и заменить дефектные детая и

Нет фиксации указателя дат - слабое усилие пружины фиксатора дат

Заменить дефектную деталь

Тугое перемещение фиксатора дат:

- затирание фиксатора дат на штифте;

- мал осевой зазор фиксатора дат

Заменить дефектную деталь

Наскакивает фиксатор на зуб указателя дат -велик осевой зазор фиксатора дат

Заменить дефектную деталь

Зазор должен обеспечивать свободное вращение защелки-толкателя дат
Усилие пружины должно обеспечивать четкую фиксацию указатели дат. В фиксированном положении даты фиксатор должен находиться во впадине между зубьями указателя дат

Перемещение фиксатора дат на штифте должно быть свободным

Зазор должен обеспечивать свободное перемещение фиксатора

При выборке осевого зазора не должно быть нарушения взаимодействия фиксатора дат с Зубьями указателя дат

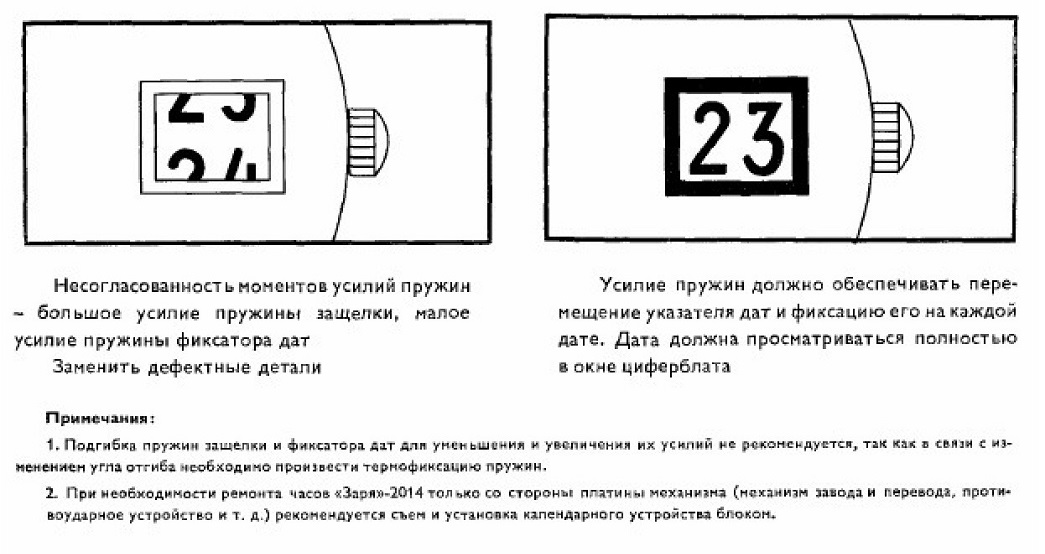

Смещение даты в окне циферблата (переброс)

Несогласованность моментов усилий пружин

- большое усилие пружины защелки, малое усилие пружины фиксатора дат

Заменить дефектные детали

Усилие пружин должно обеспечивать перемещение указателя дат и фиксацию его на каждой дате. Дата должна просматриваться полностью в окне циферблата
