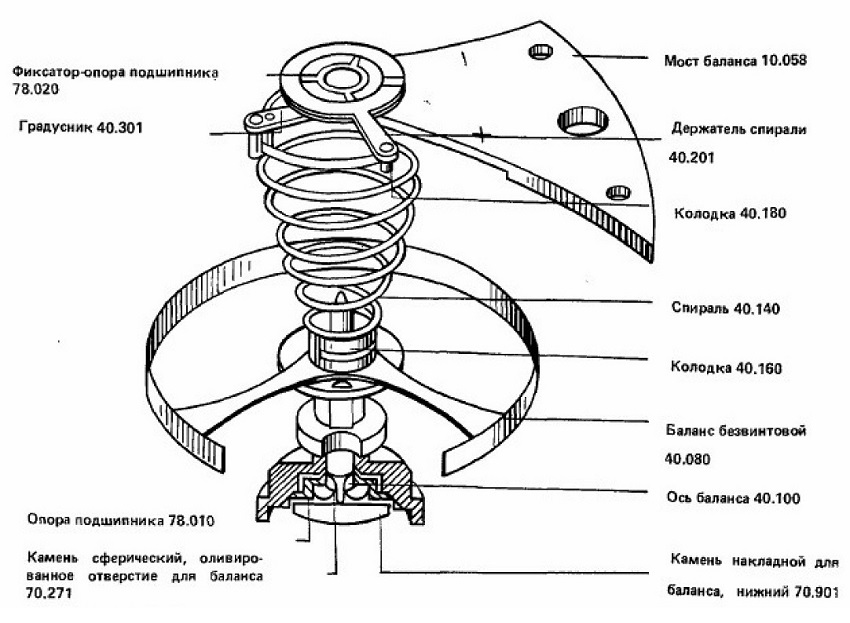

В наручных механических часах в качестве осциллятора (устройство, обеспечивающее достаточно стабильную частоту) применяется система баланс-спираль. Точность показаний часового механизма во многом зависит от состояния системы баланс-спираль и условий со работы.

При работе механизма часов баланс совершает колебательные движения (происходит закручивание и раскручивание спирали), колебания баланса совершаются с определенной частотой или периодом. Периодом называется время, в течение которого баланс совершает колебание от одного крайнего положения до другого и обратно, то есть два раза проходит положение равновесия. В наручных часах применяют следующие значения периода колебаний баланса; 0,40; 0,(36); 0,(33); 0,20 с. Меньший период колебаний баланса имеет следующие преимущества:

обеспечивает более высокую точность хода часов;

повышает устойчивость к внешним воздействиям (загрязнение, удары, вибрация, магнитные поля, колебания температуры и атмосферного давления).

При колебаниях баланс отклоняется на определенный угол. Максимальный угол, на который отклоняется баланс от положения равновесия, называется амплитудой. Амплитуду проверяют на различных электронных приборах (амплископ, амплиметр) и визуально, она должна быть не менее 180° при заводе часов на 2-2,5 оборота барабанного колеса или спустя сутки после полного завода часов.

Существуют следующие параметры, характеризующие качество часов:

- ошибка неуравновешенности колебательной системы;

- позиционная погрешность;

- изохронная погрешность.

Неуравновешенность баланса может быть вызвана неуравновешенностью колодки, двойного ролика и обода баланса, когда центр тяжести деталей, входящих в сборочную единицу, не совпадает с центром тяжести оси вращения баланса. Определить неуравновешенность баланса межно по степени изменения хода часов в положениях

Позиционная погрешность вызывается неуравновешенностью системы баланс-спираль. Определяется позиционная погрешность как разность мгновенно-суточных ходов (между максимальным и минимальным отклонениями мгновенно-суточных ходов) в различных положениях часов в режиме «полный завод».

Изохронной погрешностью называют разность мгновенных суточных ходов на полном заводе часов и спустя сутки. На изохронную погрешность влияют способы крепления концевой кривой спирали, величина зазора между штифтами градусника и химический состав материала спирали. Зазор в штифтах градусника необходим для того, чтобы при повороте градусника штифты не деформировали внешний виток спирали. Зазор между штифтами должен быть минимальным, он не должен превышать двух толщин спирали.

Большое влияние на изохронизм колебаний оказывают:

- форма внешнего и внутреннего витков спирали;

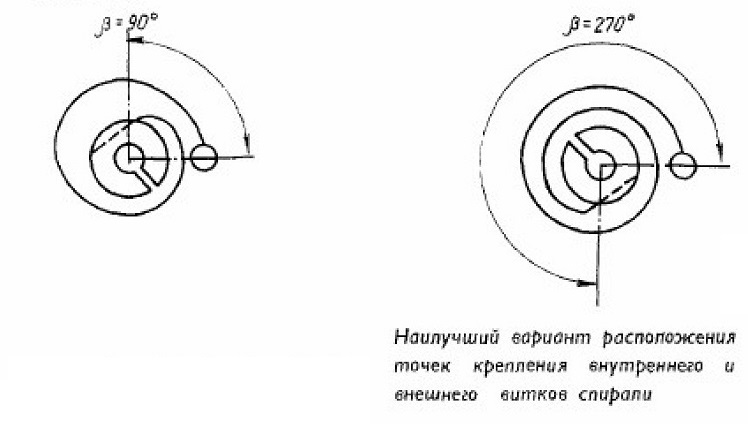

- расположение точек крепления внешнего и внутреннего витков спирали относительно друг друга, то есть расположение колонки спирали относительно выхода спирали из колодки;

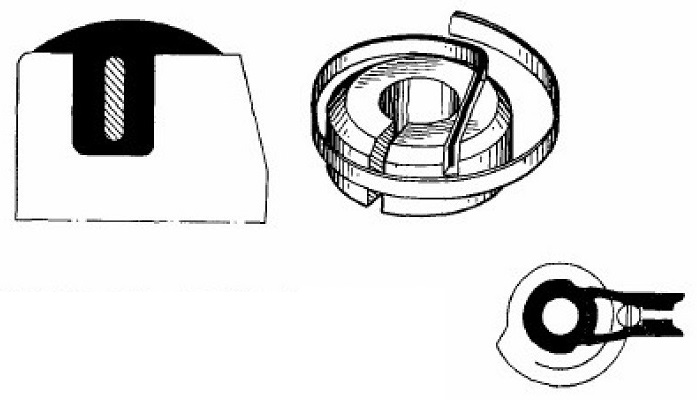

— конструктивные параметры, в частности, способ крепления витков спирали. Установлено, что крепление спирали штифтом вызывает существенное изменение изохронной характеристики системы баланс-спираль. В связи с этим разработаны новые методы крепления - приклейка и чеканка, устраняющие деформацию спирали, которая возникает при штифтовании, и значительно улучшающие изохронные свойства колебательной системы;

- способ крепления колонки в регуляторе. В настоящее время нашли применение безвинтовые регуляторы.

Крепление колонки в них осуществляется за счет пружинящих частей, передвижение колонки и извлечение ее из гнезда осуществляется за счет нажатия на ее торцы, вставка колонки осуществляется разжимом хвостовой части регулятора,

В современном производстве наручных часов внедрен селекционный метод обработки системы баланс-спираль, который предусматривает сортировку и комплектовку баланса и спирали по группам. Этот метод значительно повысил качество системы баланс-спираль и точность хода часов.

Останов механизма (механические повреждения деталей, нарушение гарантированных расстояний)

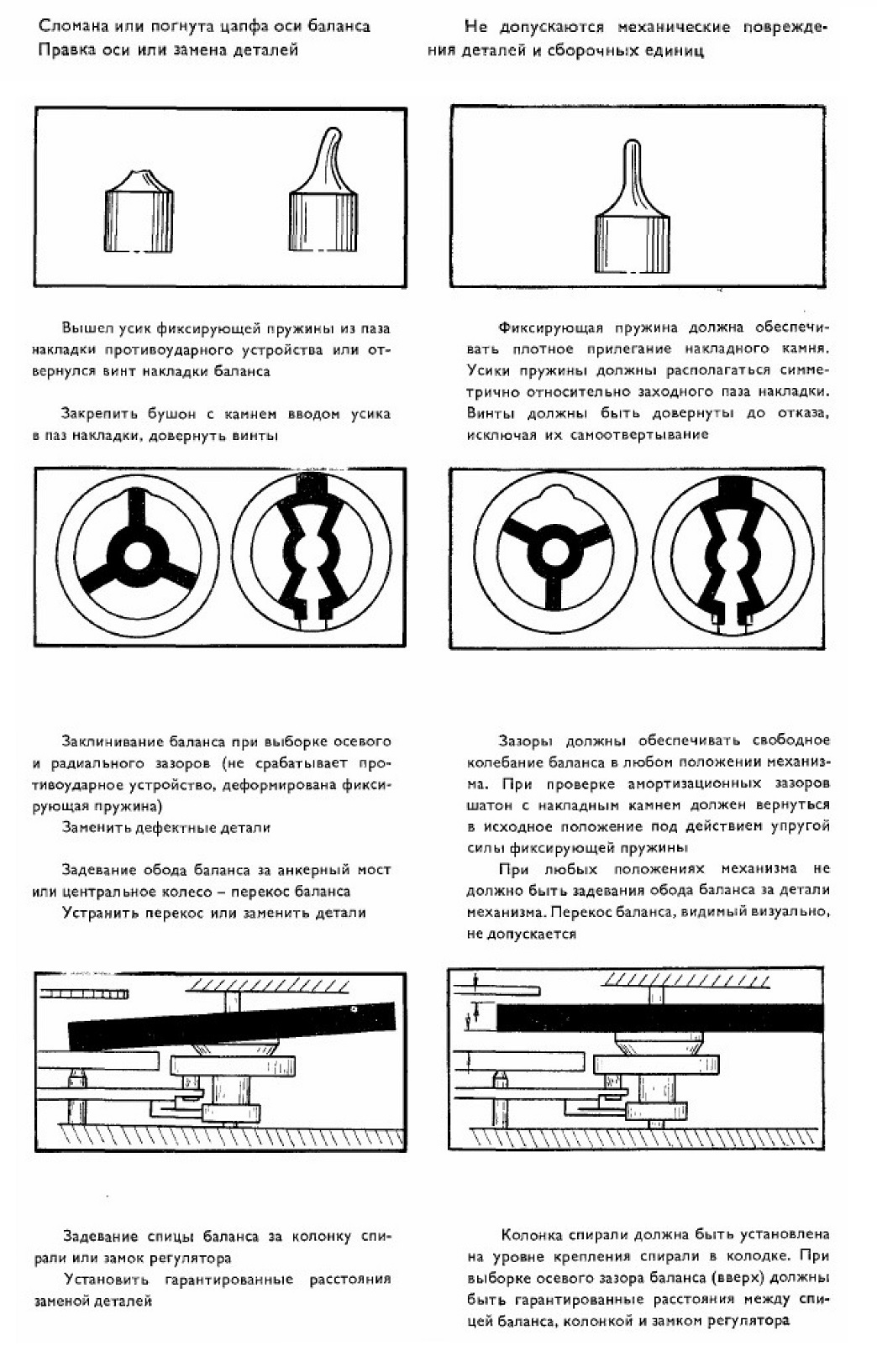

Сломана или погнута цапфа оси баланса Правка оси или замена деталей	Не допускаются механические повреждения деталей и сборочных единиц
Вышел усик фиксирующей пружины из паза накладки противоударного устройства или отвернулся винт накладки баланса Закрепить бушон с камнем вводом усика в паз накладки, довернуть винты	Фиксирующая пружина должна обеспечивать плотное прилегание накладного камня. Усики пружины должны располагаться симметрично относительно входного паза накладки. Винты должны быть довернуты до отказа, исключая их самоотвертывание
Заклинивание баланса при выборке осевого и радиального зазоров (не срабатывает противоударное устройство, деформирована фиксирующая пружина) Заменить дефектные детали Задевание обода баланса за анкерный мост или центральное колесо - перекос баланса Устранить перекос или заменить детали	Зазоры должны обеспечивать свободное колебание баланса в любом положении механизма. При проверке амортизационных зазоров шатон с накладным камнем должен вернуться в исходное положение под действием упругой силы фиксирующей пружины При любых положениях механизма не должно быть задевания обода баланса за детали механизма. Перекос баланса, видимый визуально, не допускается
Задевание спицы баланса за колонку спирали или замок регулятора Установить гарантированные расстояния заменой деталей	Колонка спирали должна быть установлена на уровне крепления спирали в колодке. При выборке осевого зазора баланса (вверх) должны быть гарантированные расстояния между спицей баланса, колонкой и замком регулятора

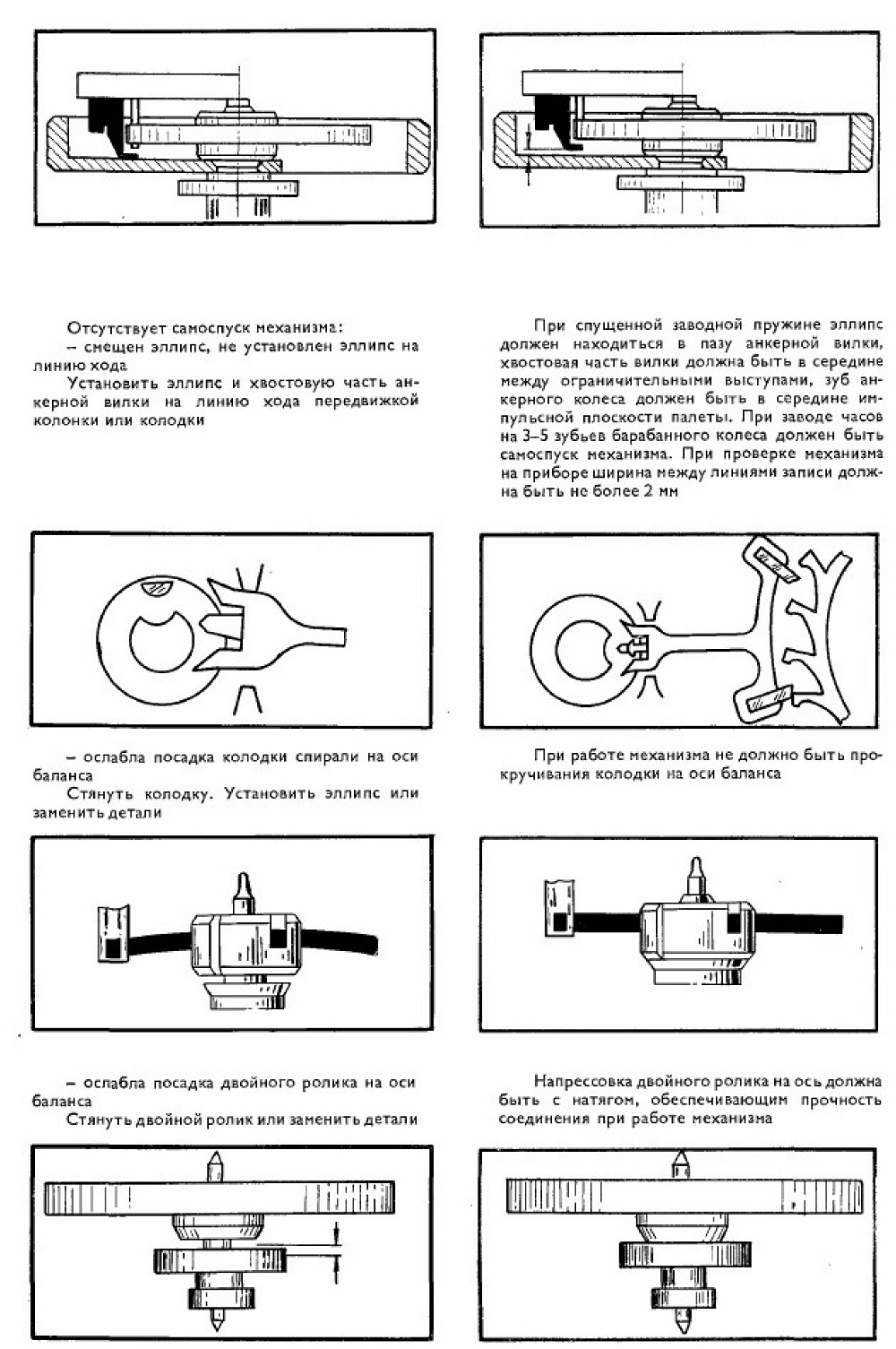

Отсутствует саноспуск механизма.: — смещен эллипс, не установлен эллипс на линию хода Установить эллипс и хвостовую часть анкерной вилки на линию хода передвижкой колонки или колодки	При спущенной заводной пружине эллипс должен находиться в пазу анкерной вилки, хвостовая часть вилки должна быть е середине между ограничительными выступами, зуб анкерного колеса должен быть в середине импульсной плоскости палеты. При заводе часов на 3-5 зубьев барабанного колеса должен быть самоспуск механизма- При проверке механизма на приборе ширина между линиями записи должна быть не более 2 мм
— ослабла посадка колодки спирали на оси баланса Стянуть колодку. Установить эллипс или заменить детали	При работе механизма не должно быть прокручивания колодки на оси баланса
- ослабла посадка двойного ролика на оси баланса Стянуть двойной ролик или заменить детали	Напрессовка двойного ролика на ось должна быть с натягом, обеспечивающим прочность соединения при работе механизма

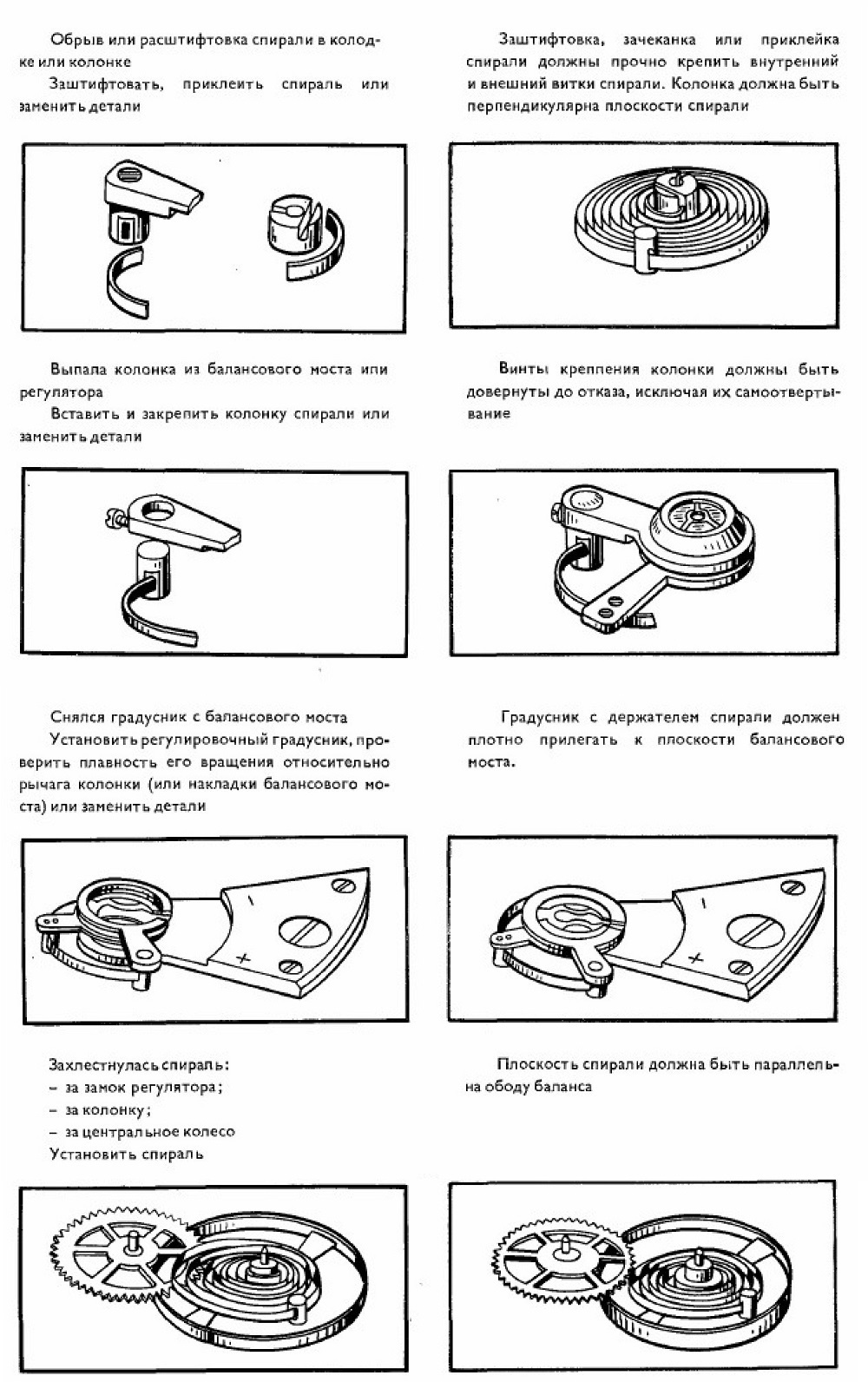

Обрыв или расштифтовка спирали в колодке или колонке Заштифтовать, приклеить спираль или заменить детали	Заштифтовка запеканка или приклейка спирали должны прочно крепить внутренний и внешний витки спирали. Колонка должна быть перпендикулярна плоскости спирали
Выпала колонка из балансового моста или регулятора Вставить и закрепить колонку спирали или заменить детали	Винты крепления колонки должны быть довернуты до отказа, исключая их самоотвсртывание
Снялся градусник с балансового моста Установить регулировочный градусник, проверить плавность его вращения относительно рычага колонки (или накладки балансового моста) или заменить детали	Градусник с держателем спирали должен плотно прилегать к плоскости балансового моста.
Захлестнулась спираль: - за замок регулятора; -на колонку; - за центральное колесо Установить спираль	Плоскость спирали должна быть параллельна ободу баланса

Мала амплитуда колебаний баланса. Нарушение точностных параметров

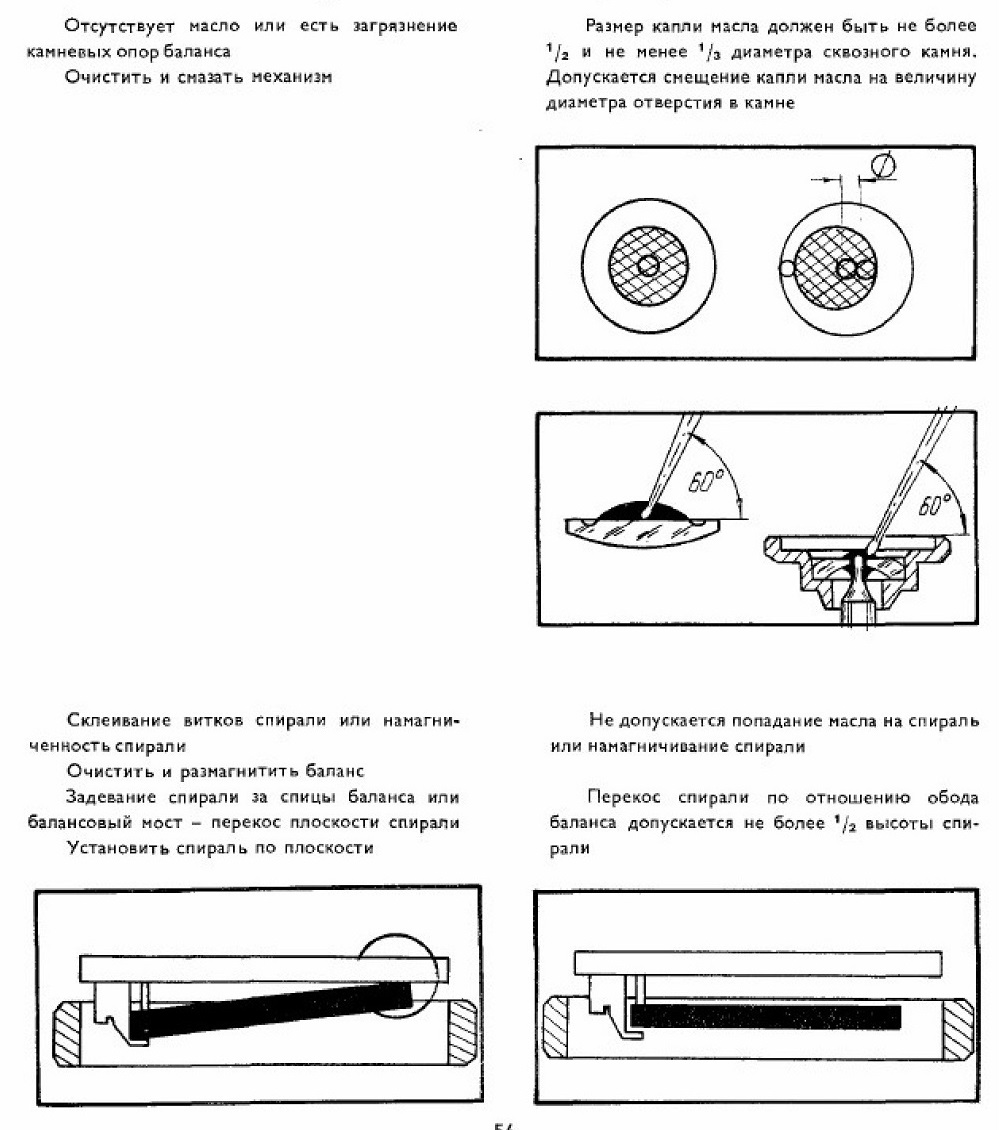

Отсутствует масло или есть загрязнение камневых опор баланса Очистить и смазать механизм	Размер капли масла должен быть не более 1/2 и не менее 1/3 диаметра сквозного камня. Допускается смещение капли масла на величину диаметра отверстия в камне
Склеивание витков спирали или намагниченность спирали Очистить и размагнитить баланс Задевание спирали за спицы баланса или балансовый мост - перекос плоскости спирали Установить спираль по плоскости	Не допускается попадание масла на спираль или намагничивание спирали Перекос спирали по отношению обода баланса допускается не более 1 /2 высоты спирали

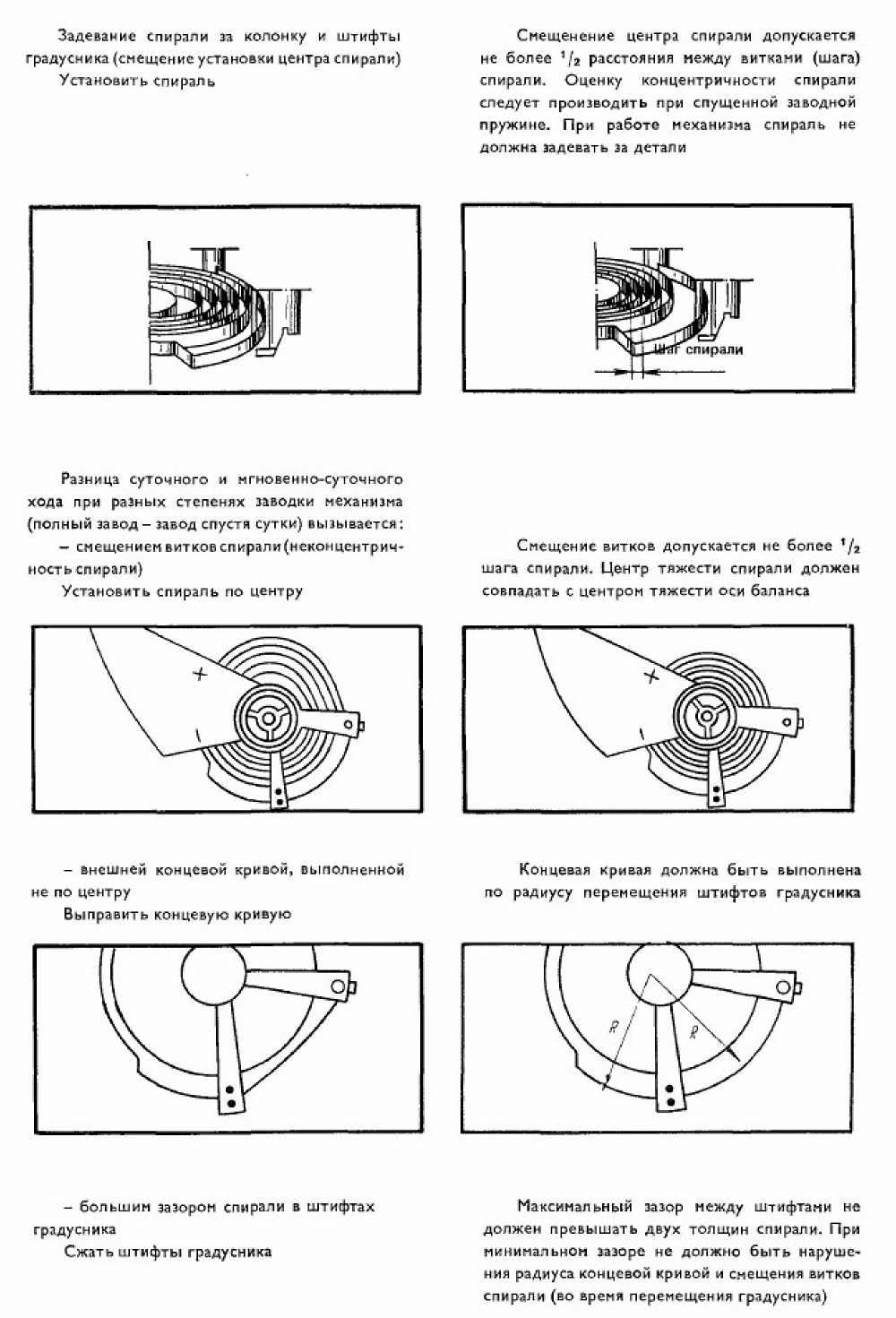

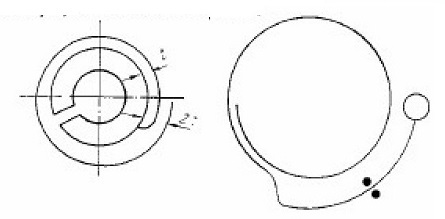

Задевание спирали за колонку и штифты градусника (смещение установки центра спирали) Установить спираль	Смещенение центра спирали допускается не более 1/2 расстояния между витками (шага) спирали. Оценку концентричности спирали следует производить при спущенной заводной пружине. При работе механизма спираль не должна задевать за детали
Разница суточного и мгновенно-суточного хода при разных степенях заводки механизма (полный завод - завод спустя сутки) вызывается: - смещением витков спирал и (иском центричность спирали) Установить спираль по центру	Смещение витков допускается не более 1/2 шага спирали. Центр тяжести спирали должен совпадать с центром тяжести оси баланса
- внешней концевой кривой, выполненной не по центру Выправить концевую кривую	Концевая кривая должна быть выполнена по радиусу перемещения штифтов градусника
- большим зазором спирали в штифтах градусника Сжать штифты градусника	Максимальный зазор между штифтами не должен превышать двух толщин спирали. При минимальном зазоре не должно быть нарушения радиуса концевой кривой и смещения витков спирали (во время перемещения градусника)

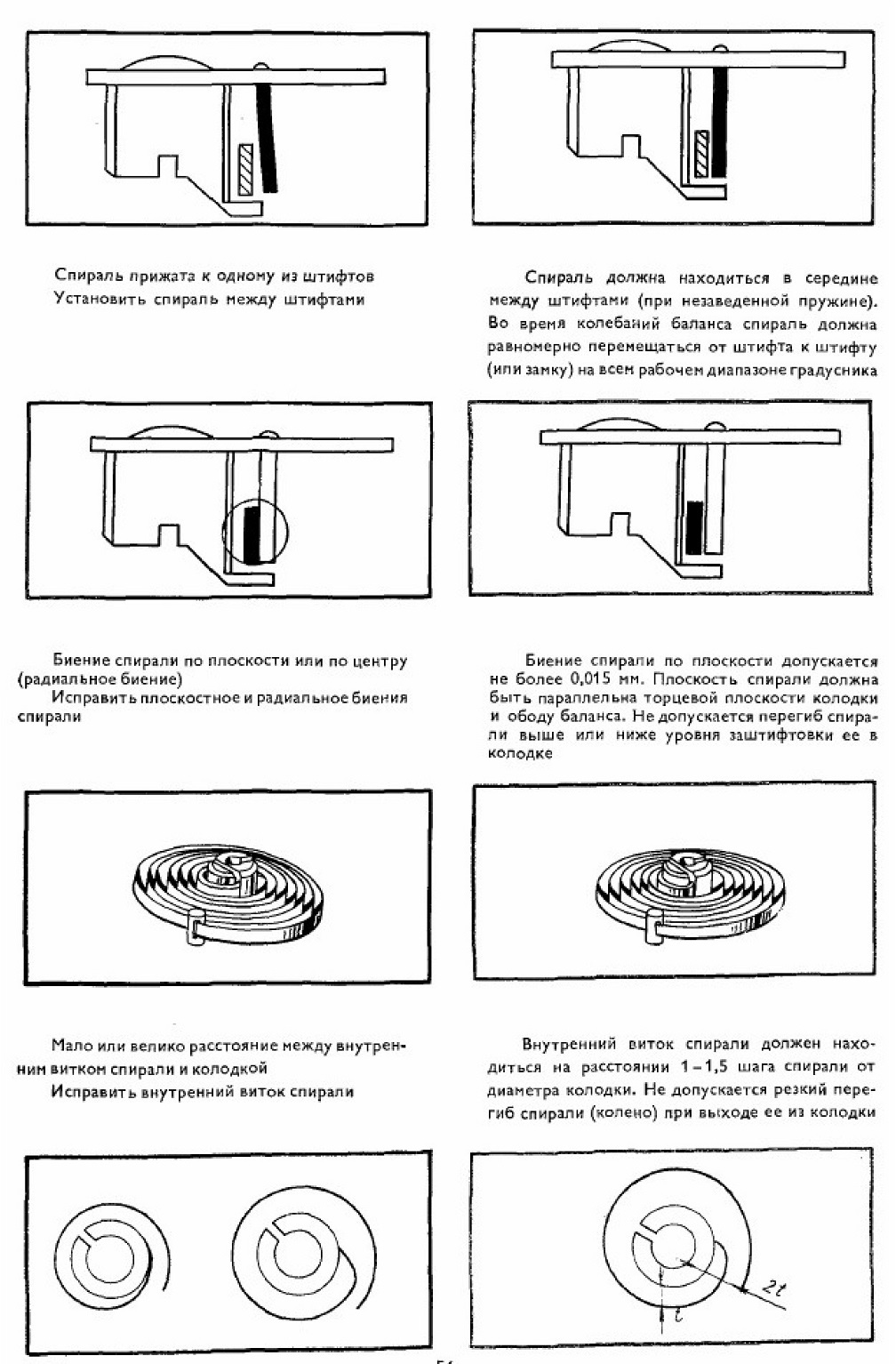

Спираль прижата к одному из штифтов Установить спираль между штифтами	Спираль должна находиться в середине между штифтами (при незаведенной пружине). Во время колебаний баланса спираль должна равномерно перемещаться от штифта к штифту (или замку) на всем рабочем диапазоне градусника
Биение спирали по плоскости или по центру (радиальное биение) Исправить плоскостное и радиальное биения спирали	Биение спирали по плоскости допускается не более 0,015 мм. Плоскость спирали должна быть параллельна торцевой плоскости колодки и ободу баланса. Не допускается перегиб спирали выше или ниже уровня заштифтовки се в колодке
Мало или велико расстояние между внутренним витком спирали и колодкой Исправить внутренний виток спирали	Внутренний виток спирали должен находиться на расстоянии 1-1,5 шага спирали от диаметра колодки. Не допускается резкий перегиб спирали (колено) при выходе ее из колодки

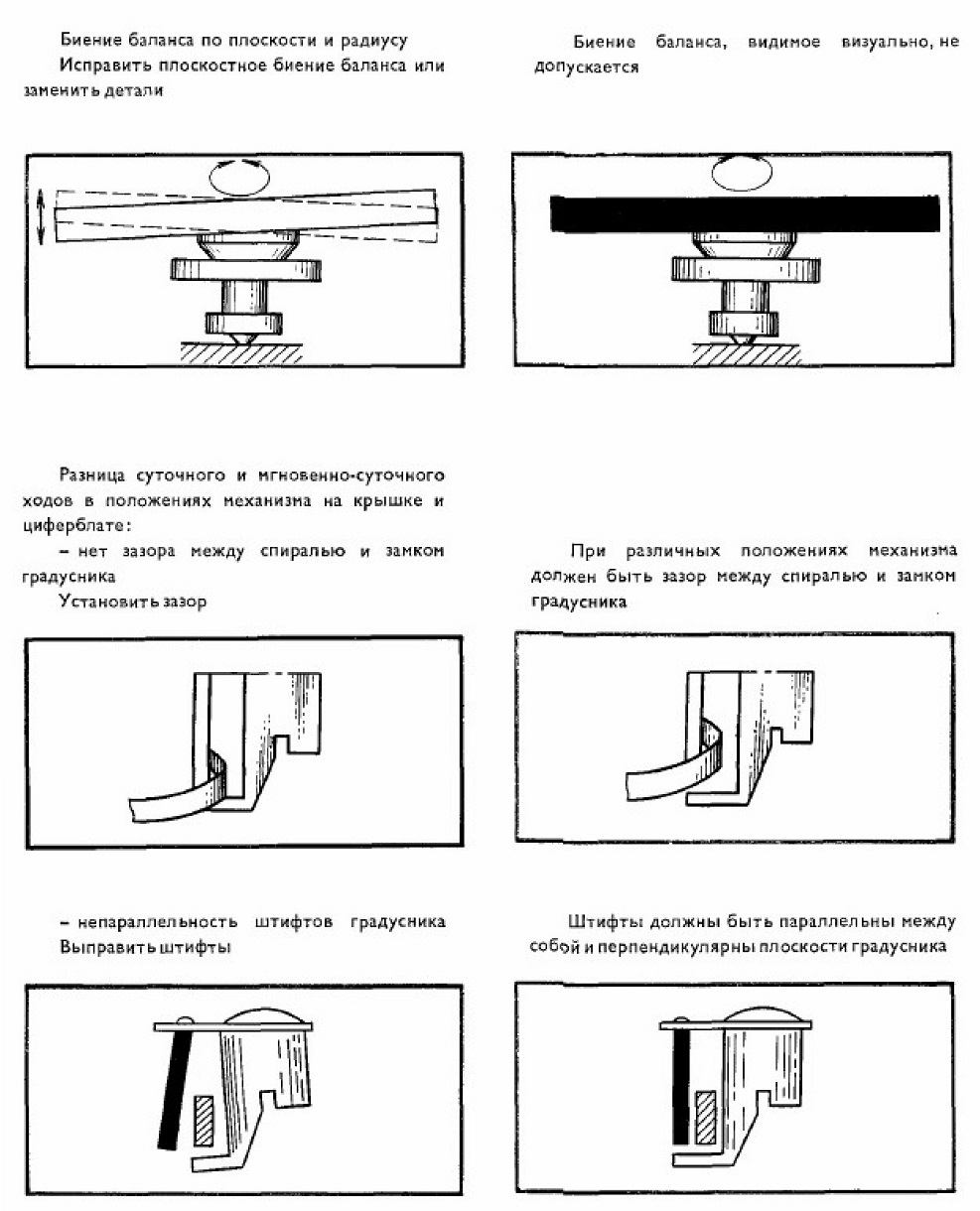

Биение баланса по плоскости и радиусу Исправить плоскостное биение баланса или заменить детали	Биение баланса, видимое визуально, не допускается
Разница суточного и мгновенно-суточного ходов в положениях механизма на крышке и циферблате: - нет зазора между спиралью и замком градусника Установить зазор	При различных положениях механизма должен быть зазор между спиралью и замком градусника
- непараллельность штифтов градусника Выправить штифты	Штифты должны быть параллельны между собой и перпендикулярны плоскости градусника

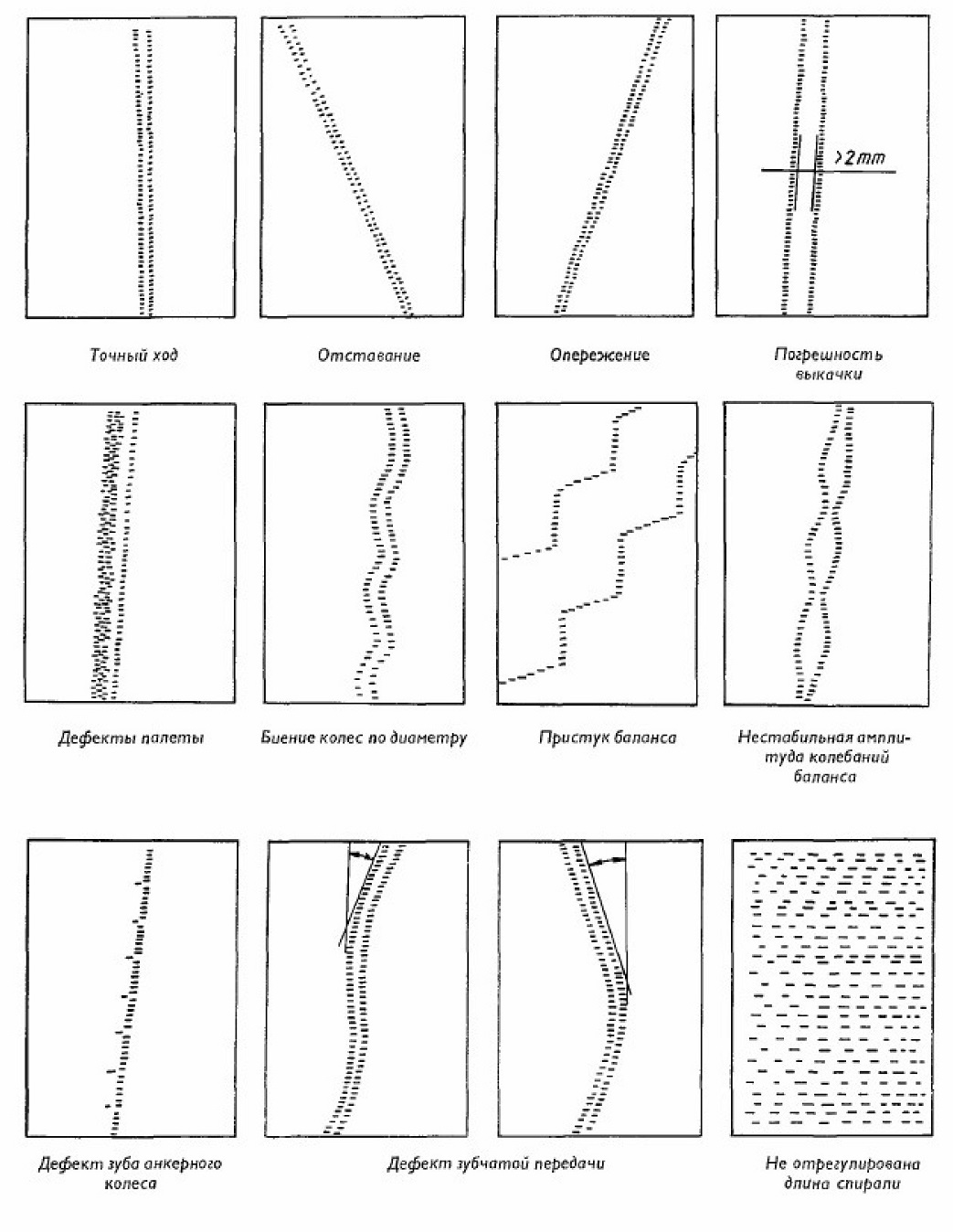

Характеристики мгновенных суточных ходов
