§ 8. Наручные часы с центральной секундной стрелкой (устройство)

§ 8. Наручные часы с центральной секундной стрелкой (устройство)

Большое распространение получили наручные часы с центральной секундной стрелкой, так как при наличии большой центральной секундной стрелки удобно наблюдать за различными процессами; расположение секундной стрелки в центре придает часам более интересный внешний вид.

На рис. 28 изображена так называемая прямая кинематическая схема наручных часов нормального калибра с центральной секундной стрелкой модели 2608. Двигателем в этих часах является заводная пружина, закрепленная в барабане 1.

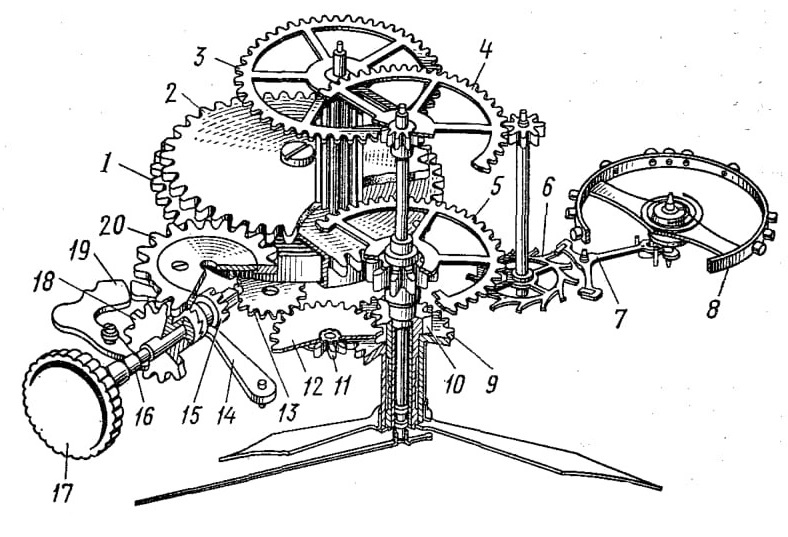

Рис. 28. Кинематическая схема часов нормального калибра с центральной секундной стрелкой:
1 — барабан, 2 — заводное колесо, 3 — промежуточное колесо, 4 — секундное колесо, 5 — центральное колесо, 6 — анкерное колесо, 7 — анкерная вилка, 8 — баланс, 9 — часовое колесо, 10 — триб минутной стрелки, 11 — триб вексельного колеса, 12 — вексельное колесо, 13 — переводное колесо, 14 — заводной рычаг, 15 — кулачковая муфта, 16 — заводной вал, 17 —заводная головка, 5 — заводной триб, 19 — переводной рычаг, 20 — заводное колесо

От барабана движение передается на триб центрального колеса 5, далее на триб промежуточного колеса 3 и триб секундного колеса 4, который расположен в центре механизма и проходит через отверстие триба центрального колеса. Затем от секундного колеса 4 движение передается трибу анкерного колеса 6. Анкерное колесо передает движение анкерной вилке 7, через которую на баланс 8 подаются импульсы, поддерживающие его колебания. Триб минутной стрелки 10 фрикционно посажен на трибе центрального колеса и вращается вместе с ним. На трибе минутной стрелки укреплена минутная стрелка. От триба минутной стрелки через колесо 12 и триб минутного колеса 11 движение передается часовому колесу 9, на трубке которого находится часовая стрелка. Механизм заводки часов и перевода стрелок работает аналогично механизму часов с боковой секундной стрелкой (см. § 7).

При прямой схеме общая высота механизма получается относительно большой. Чтобы уменьшить высоту механизма, делают более тонкие платину, мосты, барабан, колеса, уменьшают вертикальные зазоры между деталями. Но при этом сборка часов усложняется, а надежность их уменьшается. Уменьшить высоту часового механизма можно также за счет изменения кинематических колес.

На рис. 29 изображена кинематическая схема наручных часов нормального калибра (модель 2609Н). Особенностью этих часов является кинематическая схема, состоящая из 4 зубчатых пар; заводная пружина S-образной формы, увеличивающая продолжительность хода часов от одной полной заводки; баланс безвинтовой с плоской спиралью, внутренний конец которой закрепляется в уравновешенной колодке, а наружный — в колонке спирали. Колонка спирали поворотная. Период колебания баланса 0,33 с. Часы

с уменьшенным периодом колебаний баланса менее чувствительны к внешним помехам и обладают более стабильной точностью хода. Этот механизм является базовой моделью для различных модификаций часов с дополнительными устройствами — с автоподзаводом, одинарным и двойным календарями.

На циферблатной стороне платины предусмотрены все необходимые расточки для монтажа календарного устройства.

Автоматический подзавод отдельным блоком может быть смонтирован на этом базовом механизме.

Движение от барабана 23 к спусковому регулятору-балансу 18 со спиралью передается по аналогичной схеме часов нормального калибра с центральной секундной стрелкой, изображенных на рис. 28.

Мужские наручные часы «Слава» нормального калибра (модель 2409) выпускают с двумя барабанами, в которых закрепляют две заводные пружины меньшего сечения, что позволяет увеличить продолжительность хода часов (рис. 30). Суммарный крутящий момент обеих пружин обеспечивает нормальную работу механизма.

От барабана 14 движение через передаточный триб 15 передается второму барабану 4. От барабана 4 через передаточное колесо 3 движение передается трибу 2 и колесу 1, далее через триб 31 и промежуточное колесо 30 на триб 29 и секундное колесо 27. На трибе секундного колеса укреплена секундная стрелка 24. С секундного колеса движение передается трибу 18, анкерному колесу 19 и анкерной вилке 17, которая сообщает импульсы балансу 16, Триб промежуточного колеса находится в зацеплении с колесом 23.

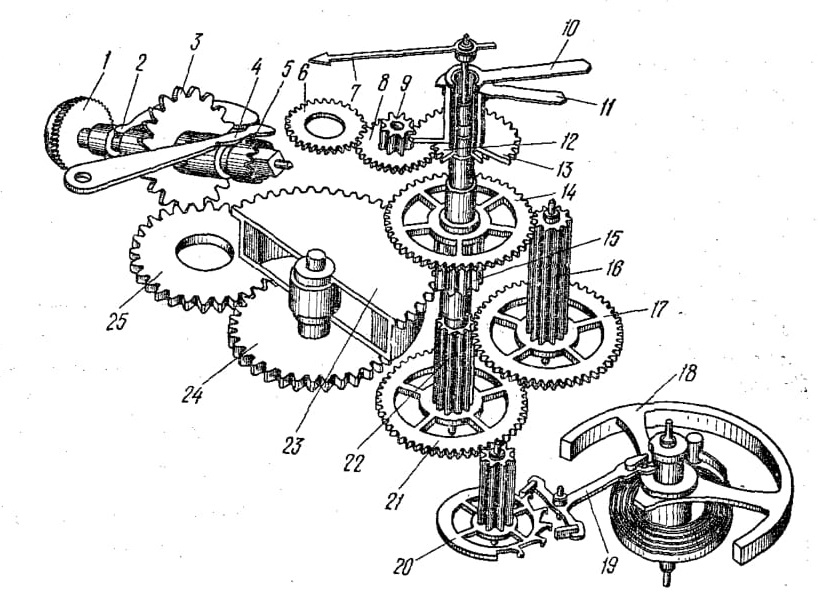

Рис. 29. Кинематическая схема часов нормального калибра с центральной секундной стрелкой:
1 — заводная головка, 2 — заводной рычаг, 3 — заводной триб, 4 — переводной рычаг, 5 — кулачковая муфта, 6 — переводное колесо, 7 — секундная стрелка, 8 — вексельное колесо, 9 — триб минутного колеса, 10 — минутная стрелка, 11 — часовая стрелка, 12 — триб минутной стрелки, 13 — колесо часовое,
14 — колесо центральное, 15 — триб колеса центрального, 16 — триб колеса промежуточного, 17 — колесо промежуточное, 18 — баланс, 19 — анкерная вилка, 20 анкерное колесо с трибом, 21 — секундное колесо. 22 — триб секундного колеса, 23 — барабан, 24 — барабанное колесо, 25 — заводное колесо

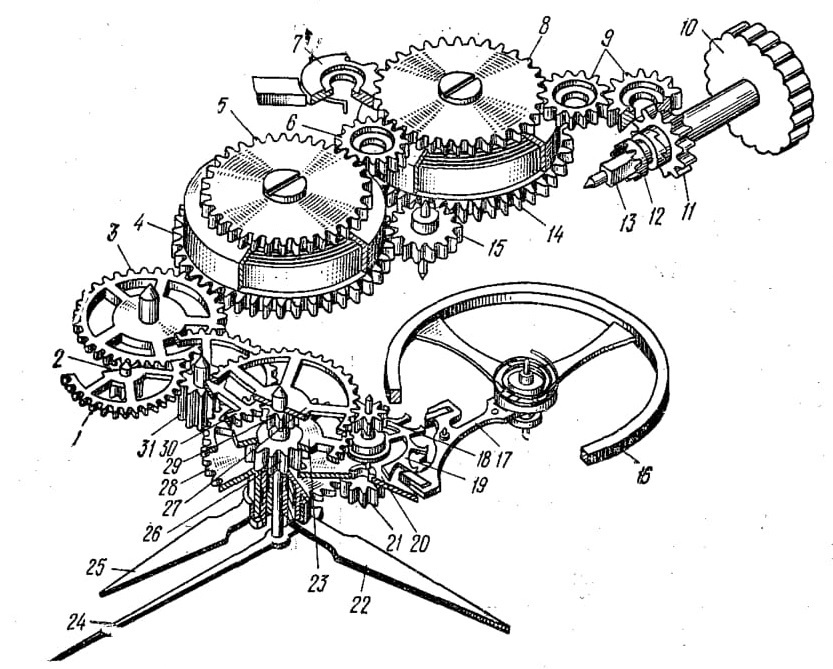

Рис. 30. Кинематическая схема часов с двумя барабанами: 1 — центральное колесо, 2 — триб центрального колеса, 3 — передаточное колесо, 4 — второй барабан, 5, 8 — барабанные колеса, в — заводное передаточное колесо, 7 — собачка, 9 — заводные колеса, 10 — заводная головка, 11 — заводной триб, 12 — кулачковая муфта, 13 — заводной вал, 14 — первый барабан, 15 — передаточный триб, 16 — баланс со спиралью, 17 — анкерная вилка, 18 — триб анкерного колеса, 19 — анкерное колесо, 20 — вексельное колесо, 21 — триб вексельного колеса, 22 — минутная стрелка, 23 — фрикционные колеса, 24 — секундная стрелка, 25 — часовая стрелка, 26 — триб минутной стрелки, 27 — секундное колесо, 28 — часовое колесо, 29 — триб секундного колеса, 30 — промежуточное колесо, 31 — триб промежуточного колеса

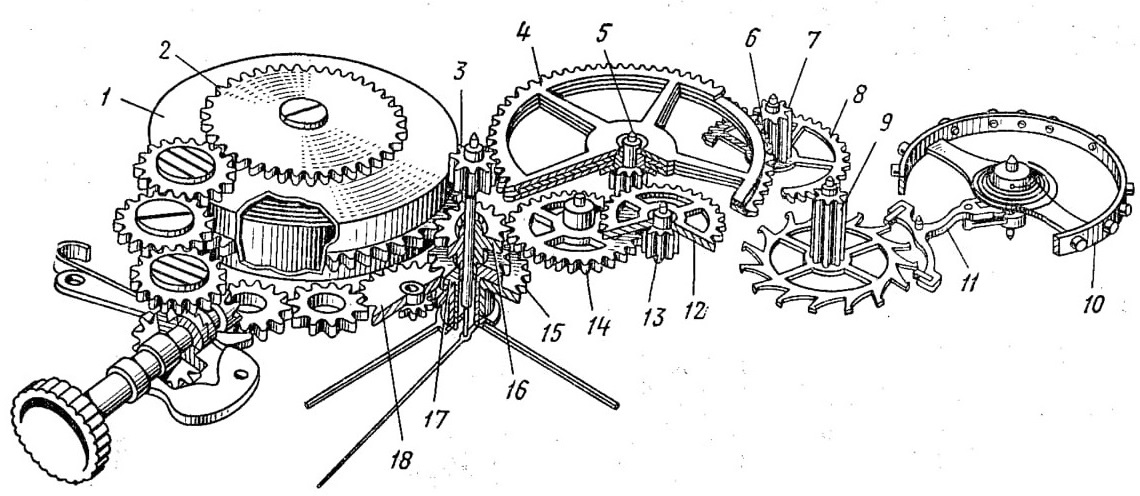

Рис. 31. Кинематическая схема плоских часов нормального калибра: 1 — барабан, 2 — барабанное колесо, 3 — центральный секундный: триб, 4 — промежуточное колесо, 5 — триб промежуточного колеса, 6 — промежуточное колесо (свободное) 7 - секундный триб, 8 — секундное колесо, 9 — анкерный триб, 10 — баланс, 11 — анкерная вилка, 12 — второе передаточное колесо. 13 — триб второго передаточного колеса, 14 — первое передаточное колесо, 15 —часовое колесо, 16 — центральный триб, 17 — триб минутной стрелки, 18 — минутное колесо

Рис. 32. Расположение импульсного камня в перекладине баланса:
1 — цапфа оси баланса, 2 — ось баланса, 3 — импульсный камень, 4 — паз для копья. 5 — перекладина баланса

На трибе минутной стрелки 26 расположена минутная стрелка 25. Фрикционное соединение колеса 23 с трибом 26 позволяет осуществлять перевод стрелок.

На рис. 31 изображена кинематическая схема часов модели 2209.

Для создания такого плоского механизма использована специальная кинематическая схема, в которой центральное

колесо заменено двумя передаточными колесами, а узел промежуточного колеса состоит из двух спаренных колес, из которых верхнее жестко связано с промежуточным трибом и передает движение секундному трибу, расположенному в центре механизма. Нижнее промежуточное колесо, свободно сидящее на трибе, передает движение от центрального секундного триба на триб секундного колеса. Кроме того, исключена импульсная часть двойного ролика, а импульсный камень запрессован непосредственно в перекладине баланса (рис. 32). Регулятор закреплен в выточке моста баланса. Пружинка противоударного устройства крепится в кольцевой проточке моста баланса. Такое конструктивное решение позволило при создании нормальных осевых зазоров механизма довести его высоту до 2,9 мм.

Движение от барабана 1 (см. рис. 31) передается трибу 16, от него через первое передаточное колесо 14 на триб 13 второго передаточного колеса. Второе передаточное колесо 12 передает движение промежуточному трибу 5 с двойным промежуточным колесом. Колесо 4 закреплено на промежуточном трибе неподвижно, а колесо 6 посажено свободно, поэтому промежуточное колесо 4. передает движение центральному секундному трибу 3, на оси которого укреплена секундная стрелка, а колесо 6 передает движение от центрального секундного триба на секундный триб 7.

С секундного триба 7 через секундное колесо 8 движение передается на анкерный триб 9 с анкерным колесом, которое входит в зацепление с анкерной вилкой 11, сообщающей колебания балансу 10.

На центральный триб со стороны циферблата насажен триб 17 с минутной стрелкой. От триба минутной стрелки движение передается на часовое колесо через колесо 18 с трибом. В этом механизме над барабаном и под ним располагаются только барабанное колесо 2 и часовое колесо 15.
