Часовая промышленность выпускает различные виды наручных часов. С каждым годом их ассортимент пополняется новыми конструкциями. Все больше выпускается часов с различными дополнительными и защитными устройствами. Разработано много новых конструкций календарей (одинарных и двойных), автоподзаводов; выпускаются часы с сигнальным устройством и секундомером. В зависимости от калибра механизма наручные часы делятся на часы малого калибра и часы нормального калибра.

§ 6. Наручные часы без секундной стрелки

Наручные часы малого калибра или часы с особо плоским механизмом (рис. 23) изготовляют без секундной стрелки. В барабане 13 размещена заводная пружина, которая является двигателем. Движение от барабана 13 передается на триб центрального колеса 10 и центральное колесо 11. Далее через триб 8 промежуточного колеса и промежуточное колесо 9 движение передается трибу секундного колеса 7 и секундному колесу 6.

С секундного колеса 6 движение передается трибу анкерного колеса 5 и анкерному колесу 4. Анкерное колесо 4 через анкерную вилку 3 передает импульс на баланс 2 со спиралью 1, поддерживая его колебания.

На трибе центрального колеса 10 фрикционно посажен триб минутной стрелки 25, на котором укреплена минутная стрелка 27. От триба минутной стрелки 25 через минутное колесо 23 и триб минутного колеса 24 движение передается часовому колесу 26, на втулке которого находится часовая стрелка 28.

Заводят часы и переводят стрелки заводной головкой 16. От нее через кулачковую муфту 20 и заводной триб 15 вращение передается заводному колесу 14 и барабанному колесу 12. При переводе стрелок заводную головку 16 оттягивают. При этом переводной рычаг 17, поворачиваясь, нажимает на заводной рычаг 19, который при повороте переместит кулачковую муфту 20 вдоль заводного вала 21. Кулачковая муфта 20 при этом входит в зацепление с переводным колесом 22, от которого через колесо 23, триб 24, часовое колесо 26 и триб минутной стрелки 25 движение передается на часовую 28 и минутную 27 стрелки.

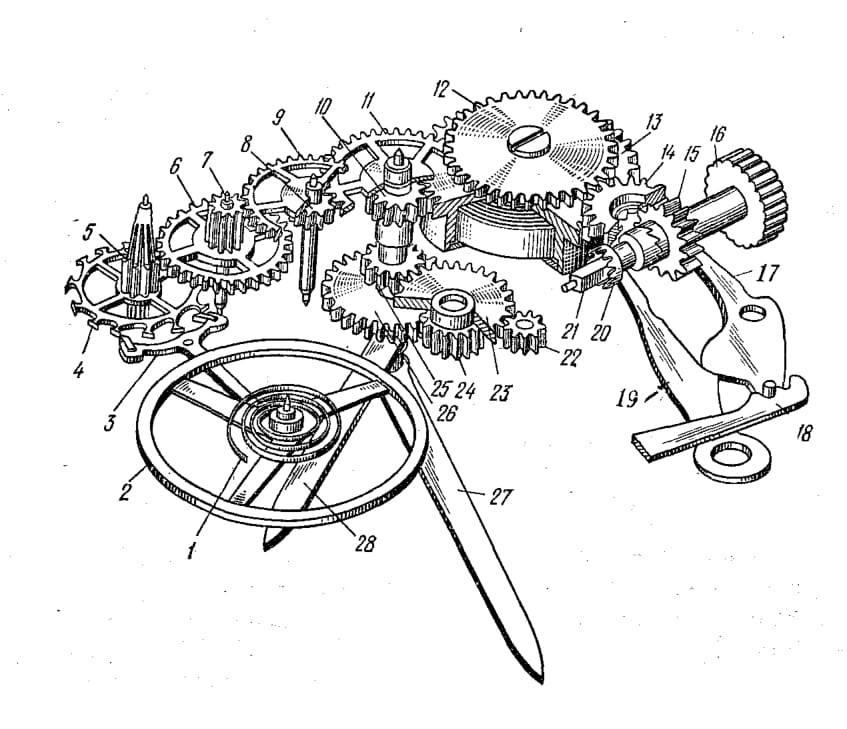

Рис. 23. Кинематическая схема:
1 — спираль, 2 — баланс, 3 — анкерная вилка, 4 — анкерное колесо. 5 — триб анкерного колеса, 6 —- секундное колесо, 7 — триб секундного колеса, 8 — триб промежуточного колеса, 9 — промежуточное колесо, 10 — триб центрального колеса, 11 — колесо центральное, 12 — барабанное колесо, 13 — барабан, 14 — колесо заводное, 15 — триб заводной, 16 — головка заводная, 17 — переводной рычаг, 18 — фиксатор, 19 — заводной рычаг, 20 — кулачковая муфта, 21 — заводной вал, 22 — переводное колесо, 23 — минутное колесо, 24 — триб минутный, 25 — триб минутной стрелки, 26 — часовое колесо, 27 — стрелка минутная, 28 — стрелка часовая
