В последнее время как в мужских, так и в женских наручных часах стали широко применяться автоматические календарные устройства.

Различают два вида календарных устройств: с показанием даты в окошке циферблата и на дополнительной шкале циферблата.

Простым устройством является календарь, показывающий только число месяца, день недели или название месяца.

Более сложным являются календарные устройства, показывающие одновременно две или более календарные позиции.

Наиболее распространены календарные устройства с цифровым показанием чисел месяца в окошке циферблата.

Календарное устройство располагается на платине часового механизма под циферблатом. Время, в течение которого происходит смена показаний календарного устройства, называется продолжительностью действия календарного устройства.

По скорости смены показаний календарные устройства бывают мгновенного и затяжного действия.
Календарное устройство (рис. 33) с показанием числа месяца в окошке циферблата использовано в часах «Полет» (модель 2414) с прямой кинематической схемой.

Календарное устройство работает следующим образом. На трубку часового колеса 1 с нижней стороны напрессовано первое колесо календаря 2, с которого движение передается на второе колесо календаря 3. Оно находится в зацеплении с суточным колесом 4 календаря, которое делает один оборот за сутки.

Передача движения от суточного колеса на календарный диск 6 осуществляется с помощью переводной пружины 5. Календарный диск 6 имеет с внутренней стороны 31 зуб трапецеидальной формы, с которыми входит в зацепление пружина 5.

В устройстве предусмотрен рычаг с пружиной (на рисунке не показаны), чтобы фиксировать календарный диск при каждом повороте.

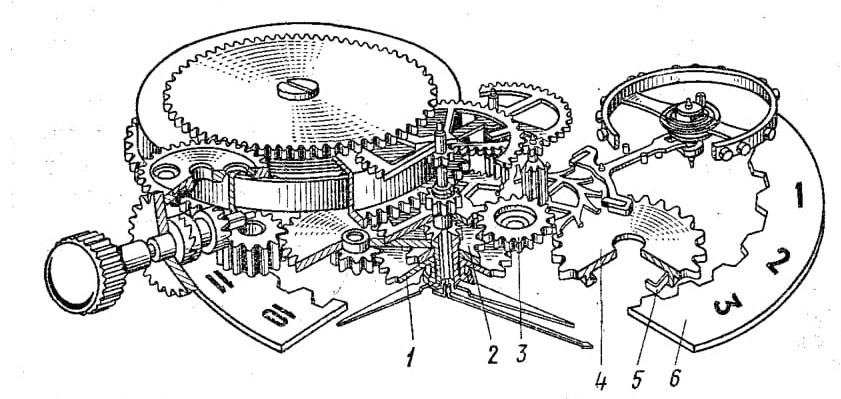

Рис. 33. Кинематическая схема часов с календарным устройством немгновенного действия с показаниями чисел месяца в окне циферблата:
1 — часовое колесо, 2 — первое колесо календаря, 3 — второе колесо календаря, 4 — суточное колесо, 5 — пружина, 6 — диск календаря

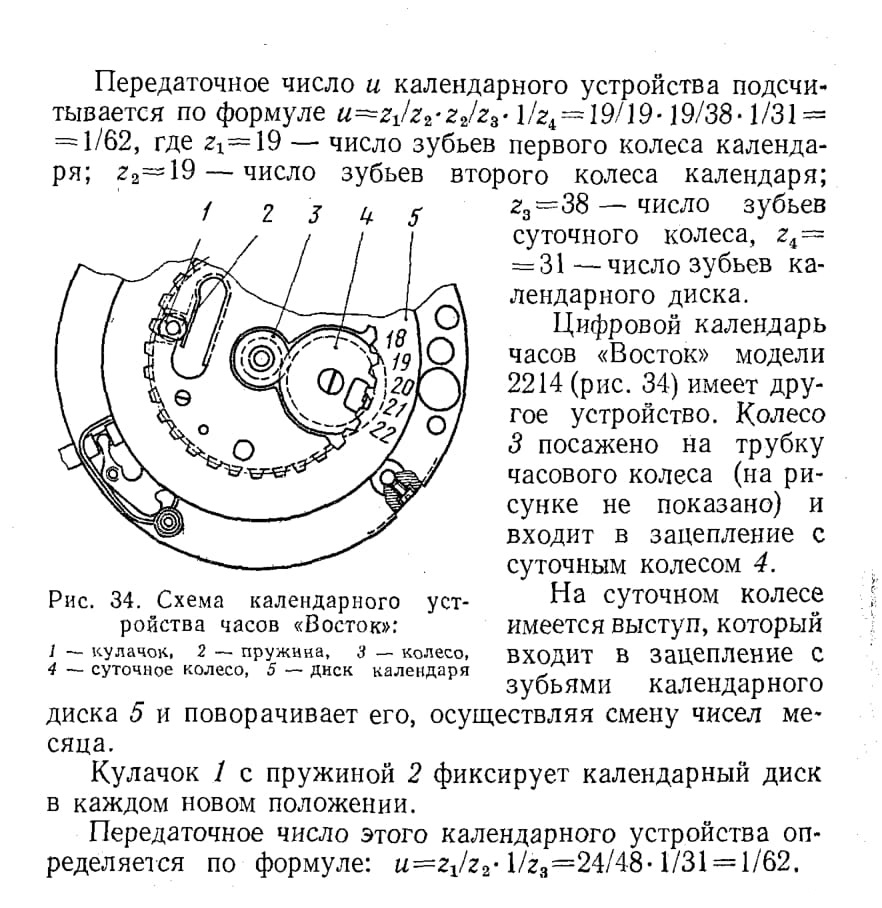

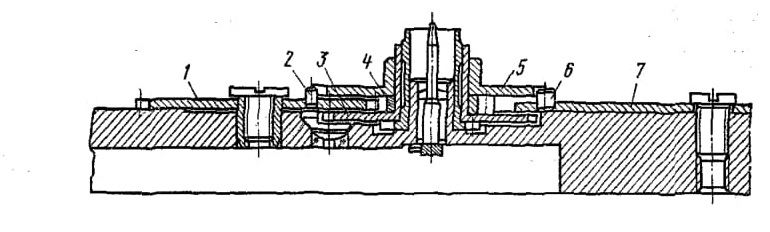

Рис. 35. Схема календарного устройства со стрелочным указателем:
1 — второе колесо календаря, 2 — штифт, 3 — часовое колесо, 4 — первое колесо календаря, 5 — колесо стрелки календаря, 6 — штифт, 7 — фиксатор

В некоторых часах устанавливают календарное устройство со стрелочным указателем числа месяца (рис. 35). На трубку часового колеса 3 напрессовано первое колесо календаря 4, которое входит в зацепление со вторым колесом календаря 1

Штифт 2, укрепленный на втором колесе календаря, входит

в зацепление с колесом стрелки 5. Передаточное число этого устройства определяется по формуле «=19/38-1/31 = = 1/62, где 19, 31 и 38 — числа зубьев колес.

Колесо 5 со стрелкой календаря расположено в центре. Оно свободно сидит на часовом колесе и в каждом новом

положении фиксируется штифтом 6 фиксатора 7, На циферблат нанесено 31 деление, соответствующее числам месяца.

Чтобы не перегружать циферблат часов дополнительными шкалами и стрелками, предпочитают календарные устройства с показанием чисел в окошке циферблата.

Продолжительность действия календарного устройства во всех описанных выше конструкциях равна 1,5—3 ч.

Большое распространение получили конструкции календарного устройства мгновенного действия (рис. 36).

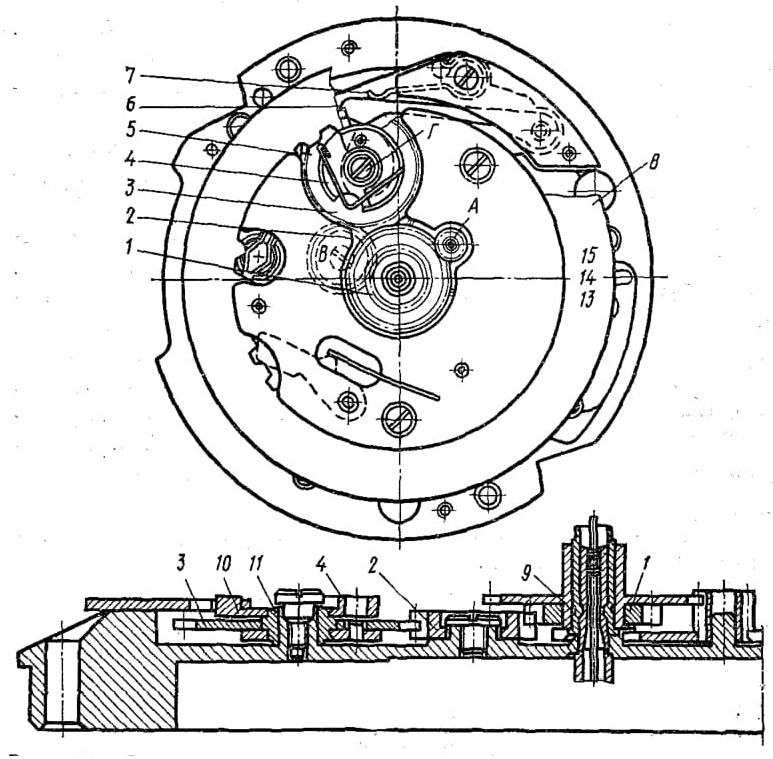

Рис. 36. Схема календарного устройства мгновенного действия:
1 — первое колесо календаря, 2 — второе колесо календаря, 3 — суточное колесо, 4 — шайба, 5 — пружина, 6 — толкатель, 7 — пружина, 8 — диск календаря, 9 — часовое колесо, 10 — кулачок, 11 — втулка

На втулку часового колеса 9 напрессовано первое колесо календаря 1, которое передает движение на второе колесо календаря 2, находящееся в зацеплении с суточным колесом 3.

Суточное колесо, делающее один оборот в сутки, входит в узел переключателя, состоящий из втулки 11, кулачка 10 и шайб 4 с пружиной 5. Кулачок напрессован на втулку 11. Нижняя часть втулки несколько выступает за торцовую поверхность кулачка. К боковой поверхности кулачка пружина 7 прижимает толкатель 6.

От часового механизма через первое и второе колеса календаря получает вращение суточное колесо и вместе с ним вращается переключатель.

При вращении переключателя по часовой стрелке толкатель равномерно скользит по кривой подъема кулачка. После прохождения максимальной точки подъема толкатель, переходя на кривую спуска, под действием своей пружины резко поворачивает переключатель. При этом пружина переключателя действует на календарный диск 8 и быстро поворачивает его на один зуб. Таким образом происходит практически мгновенная смена показаний календаря.

На рис. 37 представлена кинематическая схема календарного устройства мгновенного действия, где вместо кулачка применен рычаг. На втулке часового колеса 4 напрессовано первое колесо календаря 5, которое передает движение на второе колесо календаря 7. На втором колесе календаря расположен штифт 6, который при вращении колеса контактирует с переключающим рычагом 10, поворачивая его вокруг штифта 12. Поворот рычага происходит без смещения в продольной плоскости до тех пор, пока штифт не коснется упорного выступа 9 на рычаге. После этого рычаг под действием штифта 6 помимо поворота получает смещение в продольной плоскости, и переключающий выступ 11 выходит из впадины между зубьями числового кольца 1, перемещается на величину шага зуба числового кольца и входит в последующую впадину. В момент срыва упорного выступа 9 со штифта 6 второго колеса календаря 7 рычаг 10 под действием пружины 8 переключающим выступом 11 поворачивает числовое кольцо 1 на один зуб — происходит смена даты календаря.

На рис. 38 изображена кинематическая схема календарного устройства мгновенного действия часов модели 2414 «Слава».

На втулку часового колеса 2 напрессовано первое колесо календаря 1, которое передает движение суточному колесу 3, делающему один оборот за сутки. На суточном колесе закреплен кулачок 4, который вращается вместе с ним. При вращении кулачок контактирует своим выступом с выступом переключателя 5, поворачивая переключатель. На переключателе жестко расположена собачка 6 с пружинкой 8. Конец собачки расположен во впадине зубьев кольца календаря.

При повороте суточного колеса кулачок поворачивает переключатель таким образом, что «носик» собачки, перемещаясь, заходит в следующую впадину кольца календаря 7. В тот момент, когда переключатель сходит с выступа кулачка, весь узел переключателя под действием пружины 9 возвращается в исходное положение, перемещая кольцо календаря на один зуб — происходит смена даты календаря. Фиксатор 11 с помощью пружины 10 фиксирует положение числового кольца.

На рис. 39 представлена кинематическая схема двойного календарного устройства мгновенного действия. Календарное устройство показывает числа месяца и дни недели.

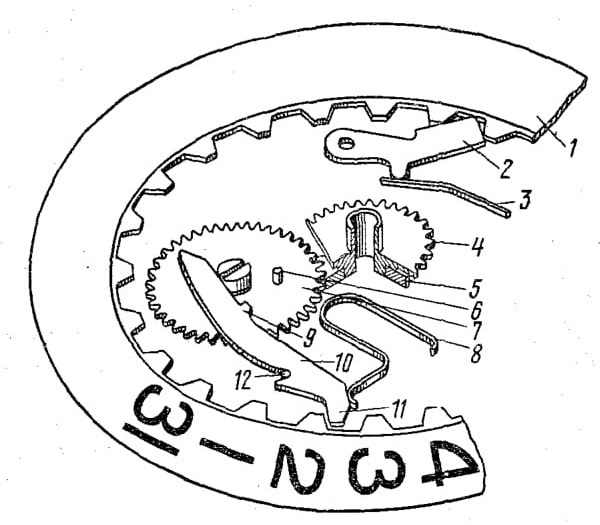

Рис. 37. Кинематическая схема календарного устройства «мгновенного действия:
1 — числовое кольцо, 2 — фиксирующий рычаг, 3 — пружинка фиксирующего рычага, 4 — часовое колесо, 5 — первое колесо календаря, 6 — штифт, 7 — второе колесо календаря, 8 — пружинка переключающего рычага, 9 — упорный выступ рычага, 10 — переключающий рычаг, 11 — переключающий выступ рычага, 12 — штифт

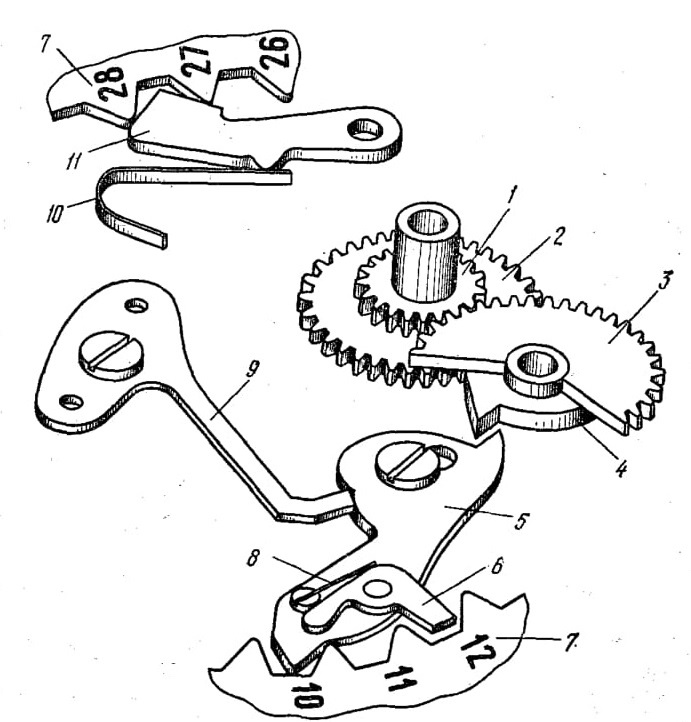

Рис. 38. Кинематическая схема календарного устройства часов 2414:
1 — первое колесо календаря. 2 — часовое колесо, 3 — суточное колесо, 4 — кулачок, 5 — переключатель, 6 — собачка, 7 — кольцо календаря, 8 — пружинка собачки, 9 — пружина переключателя, 10 — пружина фиксатора, 11 — фиксатор

На втулку часового колеса 6 напрессовано первое колесо календаря 7, которое передает движение на второе колесо календаря 8. Со второго колеса календаря движение передается суточному колесу 9, которое свободно расположено между кулачком 10 и переключателем 11, жестко связанными между собой. На кулачке 10 имеется штифт 15, входящий в паз суточного колеса. Поворачиваясь, суточное колесо через штифт повертывает кулачок 10, по которому по кривой кулачка скользит толкатель 12, прижимаемый пружиной 13. В момент, когда толкатель достигает высшей точки кулачка, начинается переключение числового кольца календаря. В это время при дальнейшем повороте кулачка толкатель резко спадает с высшей точки кулачка и кулачок мгновенно поворачивается на величину паза в суточном колесе. Пружина переключателя 14, поворачиваясь, переключает числовое кольцо на один зуб, т. е. на одно число.

В этот же момент штифт переключателя 16 поворачивает передаточную звездочку 17. С передаточной звездочки вращение передается на звездочку диска дней недели 5, жестко связанную с диском дней недели 2, и происходит мгновенная смена показаний дней недели календаря. Фиксатор 4

с помощью пружины 3 регистрирует положение звездочки 5.

Большинство календарей устроено так, что при необходимости можно быстро менять дату. Для этого необходимо заводную головку поставить в положение «перевод стрелок» и вращать стрелки в сторону, противоположную их нормальному вращению. При этом часовую стрелку следует отвести от цифры 12 назад на 4—6 ч для календаря мгновенного действия и на 2—3 ч для календаря затяжного действия, затем часовую стрелку вновь возвратить на цифру 12. При этом произойдет смена даты.

На рис. 40 изображена кинематическая схема двойного календарного устройства смешанного действия часов модели 2428 «Слава».

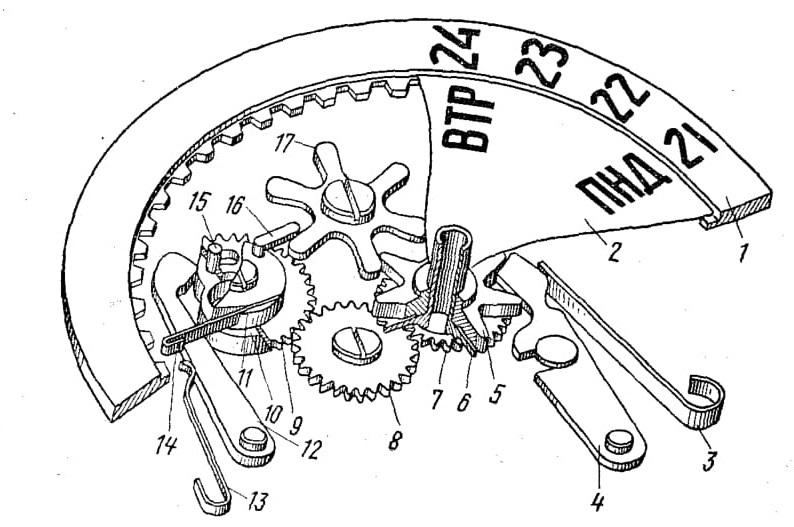

Рис. 39. Кинематическая схема двойного календаря мгновенного действия:
I — числовое кольцо, 2 — диск дней недели, 3 — пружина фиксатора, 4 — фиксатор, 5 — звездочка диска дней недели, 6 — часовое колесо, 7 — первое колесо календаря, 8 — второе колесо календаря, 9 — суточное колесо, 10 — кулачок,
II — переключатель, 12 — толкатель, 13 — пружина толкателя, 14 — пружина переключателя, 15 — штифт кулачка, 16 — штифт переключателя, /7 — передаточная звездочка

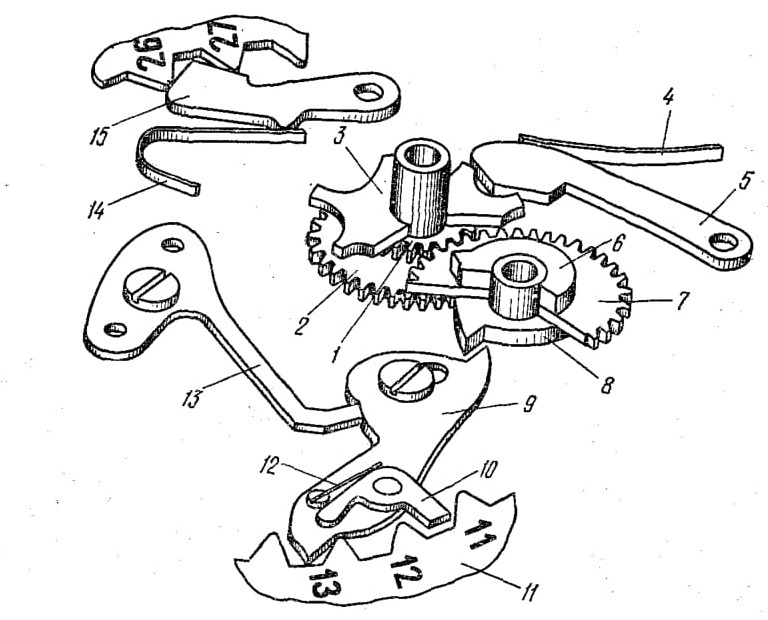

Рис. 40. Кинематическая схема двойного календаря часов «Слава»:
1 — первое колесо календаря, 2 — часовое колесо, 3 — звездочка, 4 — пружина, 5 — фиксатор звездочки, 6 — палец, 7 — суточное колесо, 8 — кулачок, 9 — переключатель, 10 — собачка, 11 — кольцо календаря, 12 — пружинка собачки, 13 — пружинка переключателя, 14 — пружина фиксатора, 15 — фиксатор

Календарное устройство показывает числа месяца и дни недели.

На втулку часового колеса 2 напрессовано первое колесо календаря 1, на которое надета звездочка 3, имеющая семь зубьев. Первое колесо календаря передает движение суточному колесу 7, делающему один оборот в сутки. На суточном колесе закреплен кулачок 8 и палец 6, которые вращаются вместе с ним. При вращении кулачок своим выступом контактирует с выступом переключателя 9. На переключателе жестко расположена собачка 10 с пружинкой 12, своим концом собачка входит во впадину между зубьями кольца календаря. При повороте суточного колеса кулачок поворачивает переключатель таким образом, что носик собачки, перемещаясь, заходит в следующую впадину кольца календаря 11. В тот момент, когда переключатель сходит с выступа кулачка, весь узел переключателя под действием пружины 13 возвращается в исходное положение, перемещая кольцо календаря на один зуб,— происходит смена даты. Одновременно с кулачками палец 6 входит во взаимодействие с зубом звездочки 3, медленно перемещая ее. На звездочке жестко посажен диск дней недели — происходит смена показаний дней педели. Фиксатор 5 фиксирует положение звездочки. Фиксатор 15 фиксирует кольцо календаря.

На рис. 41 изображена кинематическая схема двойного календарного устройства часов 2427 «Восток». Календарное устройство показывает числа месяца и дни недели.

От часового колеса 1 вращение передается на колесо календаря 2 и через его триб 3 на суточное колесо 4, которое

делает один оборот за сутки. Суточное колесо имеет два окна, в которые входят два штифта кулачка 5. При вращении суточного колеса последнее через штифты приводит во вращение кулачок. В момент, когда выступ кулачка 5 подходит к выступу толкателя 6, кулачок под его действием мгновенно поворачивается на угол подъема. При этом штифт кулачка поворачивает числовое кольцо 7 па один зуб — происходит смена даты. Второй штифт кулачка в это время поворачивает звездочку 8, расположенную на часовом колесе 1. На звездочке, имеющей 21 зуб, расположен диск дней педели. При повороте звездочки происходит смена показаний дней недели. Фиксатор 11 фиксирует положение числового кольца, а фиксатор 10 фиксирует положение звездочки.

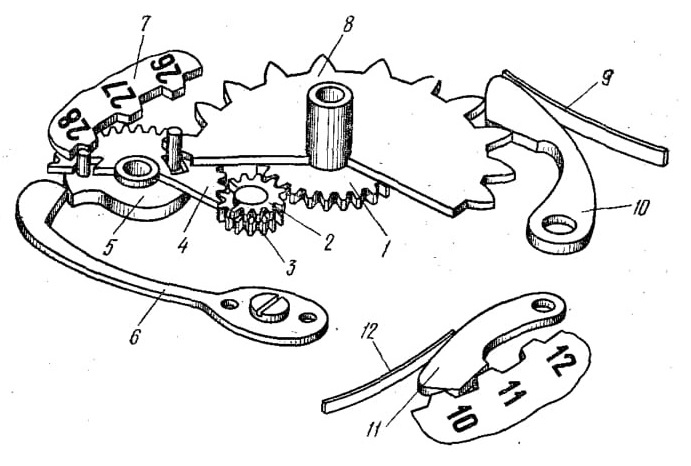

Рис. 41. Кинематическая схема двойного календаря часов «Восток»:
1 — часовое колесо, 2 — колесо календаря» 3 — триб колеса календаря, 4 — суточное колесо, 5 — кулачок, 6 — толкатель, 7 — числовое кольцо, 8 — звездочка, 9 — пружина фиксатора, 10 — фиксатор звездочки, 11 — фиксатор числового кольца, 12 — пружина фиксатора числового кольца

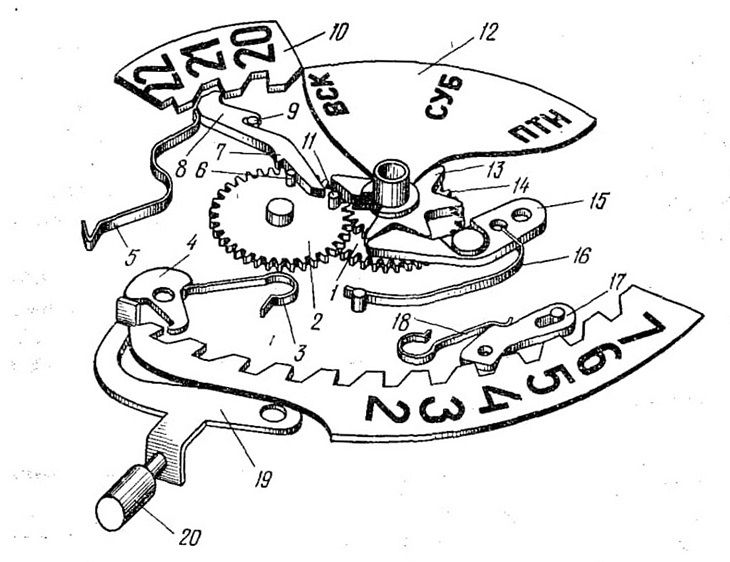

Рис. 42. Кинематическая схема двойного календаря часов модели 2627: 1 — первое колесо календаря, 2 — второе колесо календаря, 3 — пружинка собачки корректора, 4 — собачка корректора, 5 — пружинка, 6, 9, 11 — штифты,
7 — упорный уступ, 8 — переключающий рычаг, 10 — числовое кольцо, 12 — диск дней недели, 13 — звездочка, 14 — часовое колесо, 15 — фиксатор, 16 — пружина фиксатора, 17 — пружина фиксатора числового кольца, 18 — фиксатор числового кольца, 19 — корректор, 20 — кнопка корректора

На рис. 42 изображена кинематическая схема двойного календарного устройства часов модели 2627 «Полет». Перестановка чисел месяца и дней недели происходит не одновременно, а последовательно, т. е. после переключения числа месяца через 20—30 мин заканчивается переключение дней недели.

На втулку часового колеса 14 напрессовано первое колесо календаря У, которое вращает второе колесо календаря 2. На втором колесе календаря расположены на разном расстоянии от центра два штифта 6, 11. Штифт 6 при вращении колеса контактирует с переключающим рычагом 8, поворачивая его вокруг штифта 9. Поворот рычага 8 происходит без смещения в продольной плоскости до тех пор, пока штифт 6 не коснется упорного выступа 7 на рычаге 8. После этого рычаг 8 под действием штифта помимо поворота получает смещение в продольной плоскости и переключающий выступ рычага выходит из впадины между зубьями

числового кольца 10. Перемещаясь на величину шага зуба числового кольца, выступ рычага 8 входит в последующую впадину. В момент срыва упорного выступа со штифта 6 второго колеса календаря 2 рычаг 8 под действием пружины переключающим выступом поворачивает числовое кольцо 10 на один зуб — происходит смена даты календаря.

В это время штифт 11 второго колеса календаря 2 входит в зацепление со звездочкой 13, свободно сидящей на часовом колесе. На звездочке жестко посажен диск дней недели 12. При повороте звездочки на один зуб происходит смена показаний дней недели. Фиксатор 15 с пружиной 16 фиксирует положение звездочки после поворота.

Во всех описанных конструкциях календаря первое число следующего месяца устанавливается от руки, если в прошедшем месяце меньше, чем 31 день. Конструкция таких календарных устройств, их изготовление и сборка не сложны, поэтому они получили наибольшее распространение.

Существуют и так называемые «вечные календари», в которых числа месяца меняются автоматически независимо от количества дней в месяце (исключая февраль високосного года). Конструкция таких календарей сложна, и они не получили широкого распространения.
