4.1. Выбор эталонного материала для экспериментального исследования закономерностей теплового
       разрушения



82


В отличие от стеклопластиков, в  кварцевой  стеклокерамике  (КСК), как  и  в  кварцевом  стекле,

отсутствует связующее.  Это  значительно  упрощает  анализ  прогрева  материала  и  обеспечивает  про-
порциональную  зависимость  между  линейной  и  массовой  скоростями  разрушения  во  всем  периоде
нагрева (рис. 4.1).

Согласно работе [2] суммарный тепловой эффект поверхностных процессов для материалов на

основе  кварцевого  стекла  (без  связующего)  изменяется  сравнительно  мало  и  может  быть  принят
~11000 кДж/кг. Высокая вязкость расплава кварцевого стекла и КСК позволяет определить долю ис-
парения [124] (см. раздел 4.5), а скорость уноса массы практически не зависит от количества кисло-
рода в набегающем газовом потоке и плотности материала (см. рис. 3.11).

Однако чистая кварцевая стеклокерамика, особенно при температурах, превышающих темпера-

туру плавления, обладает частичной прозрачностью. Следовательно, ее оптические свойства зависят
от величины прогретого объема. К сожалению, в настоящее время практически отсутствуют данные
по коэффициентам поглощения выше температуры размягчения не только для кварцевой стеклокера-
мики, но и для кварцевого стекла. Например, температурная зависимость оптических свойств кварце-
вой  керамики,  приведенная  в  работе [125], получена  на  беспористых  образцах (0,1%) и  ограничена
температурой 1600 К. Это не позволяет рассчитать излучательную способность при разрушении по-
верхности материала и оценить погрешность показаний термопары при более высоких температурах.


Измерения  оптических  свойств  КСК  на  основе  кварцевого  стекла  марки  КИ  в  спектральном

диапазоне (0,4

−50)·10

-6

 м при температурах 293

−1573 К показали, что кварцевая стеклокерамика по-

лупрозрачна  в  области  длин  волн (0,4

−5,0)·10

-6

  м,  соответствующих  максимуму  планковского  рас-

пределения при температурах 579

−1244 К, и непрозрачна в диапазоне (7,14−50)·10

-6

 м.

Таким  образом,  перечисленные  выше  преимущества  кварцевой  стеклокерамики  осложняются

серьезным недостатком

− ее частичной прозрачностью при высоких температурах.

В то же время при исследованиях влияния различных добавок (BN, Si

3

N

4

, Co, Cr

2

O

3

 и др.) на

параметры разрушения стеклокерамики оказалось, что ее легирование окисью хрома (до 1%) позво-
ляет практически полностью исключить лучистую составляющую теплопереноса в условиях конвек-
тивного нагрева. На рис. 4.2, а показаны результаты измерений пропускания образцов КСК при ком-
натной  температуре.  Измерения  проводились  на  спектрофотометре  СФ-14  для  образцов  толщиной
(1–6)·10

-3

 м, пористостью 10%. На рисунке видно, что из-за сильного рассеяния пропускание образца

чистой КСК даже толщиной 1·10

-3

 м в диапазоне длин волн (0,4

−0,75)·10

-6

 м не превысило 7%. Толь-

ко при повышении температуры выше 1600 К ее светопропускание возрастает (рис. 4.2, б) [126].





Рис. 4.2. Зависимость све-
топропускания чистой
кварцевой стеклокерами-
ки от длины волны (а) и
температуры (б):
а

− пористость образцов

10% (

δ



− толщина образ-

ца); б

−1 − тонкодисперс-

ный состав, 2

− среднедис-

персный состав (пористость
до 0,8%), данные [126]





Глава 4. Поглощения тепла при прогреве и тепловом разрушении поверхности материала





83

Для  легированной  КСК  светопропускание  составило  всего ~0,05%. Кроме  того,  при  высоких

температурах в легированной окисью хрома КСК, в отличие от чистой керамики, образуется четкая
граница между прогретым и исходным материалом (рис. 4.3, в), которая практически полностью ис-
ключает ее прозрачность. Определение температуры этой границы позволило экспериментально ис-
следовать  закономерность  перемещения  изотермы  с  температурой,  превышающей  диапазон  термо-
парных измерений.

Исследования проводились на образцах чистой и легированной окисью хрома (0,5

−1%) кварце-

вой стеклокерамики, изготовленных из шликера прозрачного кварцевого стекла по технологии [126],
а также на образцах кварцевого стекла марки КВ. Пористость образцов керамики находилась в пре-
делах 10

−12%.  Нагрев  осуществляли  в  дозвуковой  воздушной  струе  ЭДП  (плазмотрон  установки

РПУ-1)  и  в  сверхзвуковой  струе  газогенератора,  работающего  на  топливе  керосин-кислород  (стенд
ЖРД-2М). Время нагрева задавалось с помощью реле времени и изменялось от 0,3 до 60 с, в зависи-
мости от режима испытаний и цели эксперимента. Яркостная температура поверхности измерялась в
видимой области спектра 0,65

⋅10

-6

 м фотоэлектрическим пирометром. Внешний вид образцов после

испытаний приведен на рис. 4.3.

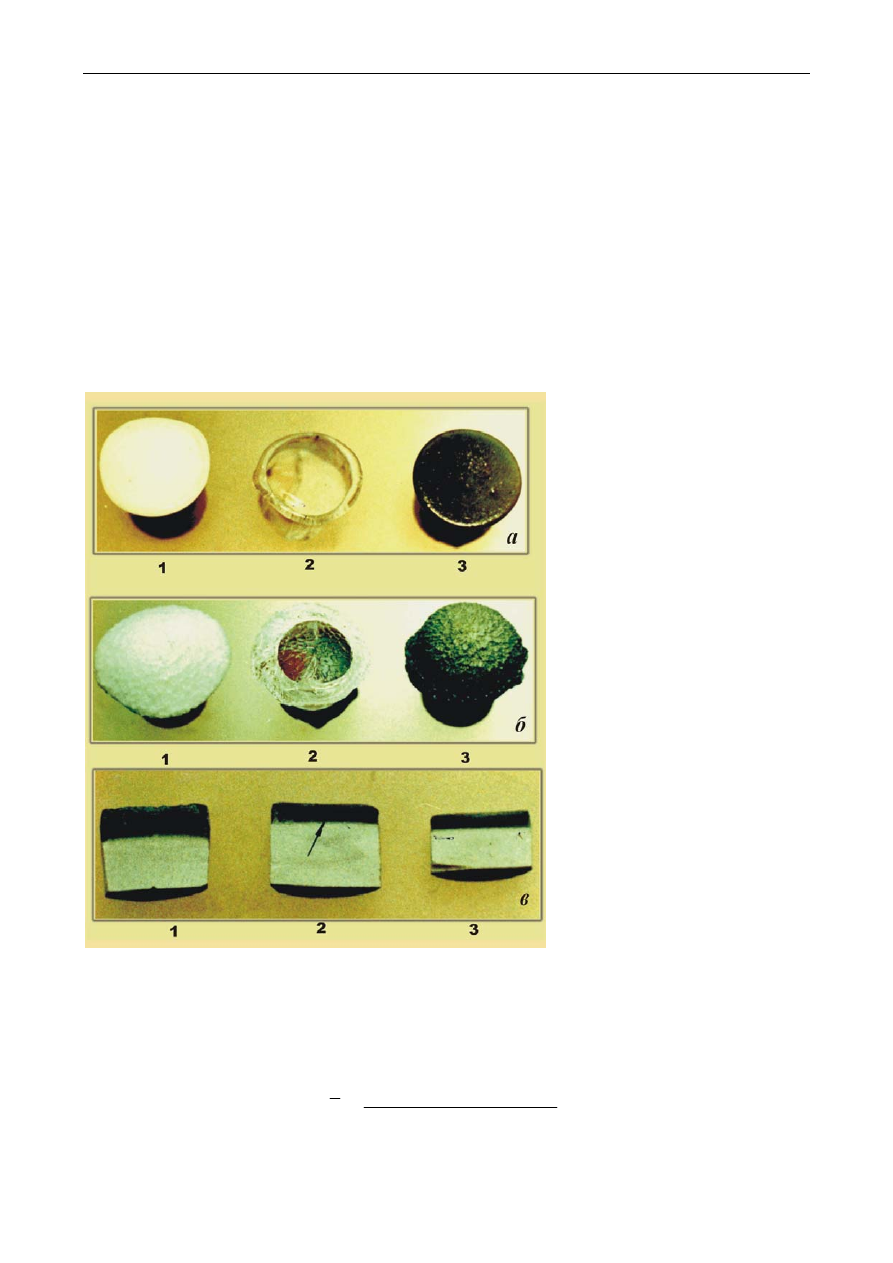

Рис. 4.3. Внешний вид поверхно-
сти (а, б) и зоны расплава (в) об-
разцов после испытаний:
а

− образцы, испытанные в струе

ЭДП (1

− чистая КСК, Т

w

= 2610 К;

2

− кварцевое стекло, Т

w

= 2590 К;

3

− легированная КСК

(0,5

−1% Сr

2

О

3

 ), Т

w

= 2620 К);

б

− образцы, испытанные в струе

стенда ЖРД-2М (1

− чистая КСК,

Т

w

= 2450 К; 2

− кварцевое стекло, Т

w

= 2360 К; 3

− легированная КСК, Т

w

= 2600 К);
в

− зона расплава (1−3 – легирован-

ная КСК, Т

w

 = 2490, 2620, 2800 К)





В первой серии экспериментов ставилась задача оценить влияние степени прозрачности мате-

риала  на  его скорость  разрушения. Поскольку в  случае прозрачного  материала  член,  учитывающий
излучение,  не  должен  входить  в  баланс  тепла  на  внешней  поверхности [2] сравнение  расчетных  и
экспериментальных данных для рассматриваемых материалов может служить косвенным доказатель-
ством их прозрачности. Выражение для расчета скорости уноса, полученное в [2], можно записать в
виде

(4.1)













,

)

(

)]

(

[

)

(

)

/

(

4

0

w

w

e

w

w

w

e

p

T

H

I

I

Q

T

n

I

I

c

V

G

+

−

γ

+

∆

Γ

εσ

+

−

α

=

ρ

=

∞

Σ



4.1. Выбор эталонного материала для экспериментального исследования закономерностей теплового
       разрушения



84



где



 ,

p

c

ρ

− плотность и теплоемкость материала;

Σ

G

− скорость уноса массы;

∞

V

− квазистационарное

значение  линейной  скорости  уноса  массы;

0

)

/

(

p

c

α

−  коэффициент  теплообмена;  γ  −  коэффициент

вдува;

I

e



− энтальпия торможения; I

w

− энтальпия газа при температуре нагретой поверхности

w

T ;

0

T

− температура непрогретого материала;

ε



− степень черноты поверхности;

σ  − постоянная Сте-

фана-Больцмана;

Γ  − коэффициент газификации;

w

Q

∆



− тепловой эффект физико-химических пре-

вращений на поверхности; )

(

)

(

0

T

T

c

T

H

w

p

w

−

=

− теплосодержание материала при

w

T .



При расчете по формуле (4.1) коэффициент

n для кварцевого стекла принимался равным 0, для

чистой  стеклокерамики

− 1/2, а  для  легированной  − 1. Таким  образом,  допускалось,  что  кварцевое

стекло является прозрачным, чистая стеклокерамика

− полупрозрачным, а легированная − непрозрач-

ным материалами. Интегральная степень черноты чистой и легированной керамики определялась по
данным [127]. Плотность кварцевого стекла принималась равной 2200 кг/м

3

. Среднеинтегральная те-

плоемкость

− 1,3 кДж/(кг·К) [128]. Доля испарения находилась по методике [124] (см. раздел 4.5) По-

грешность определения скорости линейного уноса в этих экспериментах не превысила 15%.

Полученные результаты подтвердили экспериментальные данные работы [129], где на электро-

дуговой установке испытывались образцы прозрачного и непрозрачного кварцевого стекла со степе-
нью  черноты 0,5. Испытания  проводились  в  сверхзвуковом  потоке  при  давлении  торможения 0,13·
10

3

 Па и энтальпии торможения 18 820 кДж/кг. В этой работе отмечено, что изменение оптических

свойств кварцевого стекла может привести к двухкратному изменению скорости его разрушения. В
работе [107] указывается,  что  влияние  оптических    свойств  покрытия  на  его  характеристики  уноса
массы при конвективном нагреве тем сильнее, чем ближе величина лучистого теплового потока, ис-
пускаемого покрытием в окружающую среду, к величине теплового потока, подводимого к поверх-
ности. Известно, что это реализуется при достаточно малых значениях энтальпии торможения. Такой
же вывод следует из данных, приведенных в табл. 4.1.



Таблица 4.1

− Скорость уноса кварцевого стекла, чистой и легированной кварцевой

стеклокерамики

(1 – эксперимент, 2 – расчет по (4.1))



3

10

−

∞

⋅

V

, м/с

Материал

к

q ,

кВт/м

2

e

I ,

кДж/кг

w

T ,

К

Г

1 2

Легированная стеклокера-
мика (0,5–1,0% Cr

2

O

3

)

7650

11 500
14 700

8600

12 300

4700

2620
2800
2600

0,57
0,82

0,1

0,1

0,18
0,18

0,12
0,17
0,17



Чистая стеклокерамика
(100% SiO

2)



7650

11 500
14 700

8600

12 300

4700

2610
2710
2450

0,61
0,83

<0,1

0,17
0,28
0,29

0,19
0,24

-



Кварцевое стекло 7650

11 500



8600

12 300



2590
2660

0,58

0,8

0,22
0,29

0,21
0,24



Из табл. 4.1 видно, что при одних и тех же условиях нагрева скорость уноса кварцевого стекла

в  два  раза  превышает  скорость  разрушения  легированной  керамики,  что  вполне  удовлетворительно
согласуется с расчетными данными. Хотя такие расчеты являются приближенными, они дают качест-
венную оценку влияния степени прозрачности материала на скорость его разрушения и подтвержда-
ют вывод о том, что в первом приближении легированную окисью хрома кварцевую керамику в ус-
ловиях конвективного нагрева можно считать непрозрачным материалом.

Во  второй  серии  экспериментов  было  необходимо  оценить  характерные  температуры  превра-

щений и определить, в том числе, температуру изменения окраски в чистой, и особенно в легирован-
ной кварцевой стеклокерамике.

Кварцевая керамика является аморфным материалом, поэтому четко выраженной температуры

плавления не имеет. За температуру изменения состояния кварцевой керамики, как и кварцевого


Глава 4. Поглощения тепла при прогреве и тепловом разрушении поверхности материала





85


стекла, принимается температура перехода из твердого состояния (когда вязкость выше 10

14

–10

15

П) в

размягченное. По данным разных авторов, она изменяется от 1410 до 1640 К.

Предварительные сведения о значениях температур, соответствующих структурным изменени-

ям  в  кварцевой  стеклокерамике,  можно  получить  из  диаграммы  состояния  чистого  кремнезема  по
Прянишникову [130]. Из этой диаграммы следует, что, начиная с температуры 1700 К,

α−кварц ис-

пытывает одновременно два превращения:

α−кристобалит и расплав переменной плотности, который

при температуре 2000 К переходит в расплав. При высоких темпах и коротких временах нагрева
(~60 с) КСК можно пренебречь образованием кристобалита и считать, что материал при температуре
выше 1700 К представляет собой только аморфную фазу переменной плотности, которая при дости-
жении температуры 2000 К полностью переходит в расплав. Кварцевая стеклокерамика представляет
собой пористый материал белого цвета. При нагревании выше 1800 К одновременно с увеличением
плотности  повышается  его  прозрачность  и  цвет  от  белого  переходит  к  матовому [126]. Изменение
окраски при высоких температурах еще более присуще легированной КСК. Добавка всего лишь 0,5–
1%  окиси  хрома  дает  возможность  получить  четкую  границу  раздела,  по-видимому,  соответствую-
щую началу плавления материала (рис. 4.3,

в).

Чтобы  определить  температуру  структурных  превращений,  соответствующую  изменению  ок-

раски  образца,  и  ее  зависимость  от  условий  и  режима  нагрева,  проводился  визуальный  осмотр  по-
верхности образцов, испытанных при временах нагрева от 0,3 до 1 с при конвективном и до 60 с при
радиационном  нагреве.  Для  расчета  температуры  в  момент  появления  интенсивного  зеленого  цвета
для легированной кварцевой стеклокерамики и повышения прозрачности вследствие оплавления по-
верхности образцов чистой керамики использовались зависимости яркостной температуры от време-
ни нагрева и значения спектральных степеней черноты, приведенные в табл. 4.2.



Таблица 4.2

− Значения степеней черноты для длины волны 0,65⋅10

-6

м,

принятые при расчете

температуры поверхности кварцевого стекла, чистой и легированной КСК



)

(

λ

ε



Материал



w

T , К

ЭДП

ЖРД-2М

Чистая КСК (100% SiO

2

) 1500–2000

2000–

w

T



0,4

0,64

0,4

0,4

Легированная КСК (0,5 – 1,0% Cr

2

O

3

) 1500–2000

2000–

w

T



0,65

0,83

0,65

0,7

Кварцевое стекло

1700–

w

T



0,25 0,25



Степень черноты КСК взята из работы [127], а также определялась по методике, описанной в

разд. 4.6, и приведена в работах [119, 131].

Было установлено, что во всех рассмотренных условиях нагрева в диапазоне тепловых потоков

6000

−14 700 кВт/м

2

 эта температура равна ~1800 К.

С помощью петрографического анализа образцов было показано, что структурные изменения в

момент достижения температуры 1800 К соответствуют началу плавления кварцевой стеклокерами-
ки. При этой температуре происходит сближение частиц со значительной потерей формы и уменьша-
ется пористость материала. Окись хрома в стекле растворяется частично [132] и в основном находит-
ся в виде неравномерно распределенных включений. Модификационные превращения, в том числе и
кристобалит, ни в одном из трех материалов вообще не обнаружены. Такой вывод также подтвержден
результатами измерений диэлектрической проницаемости и тангенса угла потерь в КСК. При темпе-
ратурах ~1800 К происходит резкое изменение этих параметров, очевидно, связанное с повышением
плотности материала вследствие его плавления [126].

Металлографический анализ показал, что зону материала, отличающуюся от исходной, можно

разделить на две: расплав и зону размягчения. В зоне размягчения пористость материала уменьшает-
ся от 2 до 10 раз только за счет сближения частиц (форма пор такая же, как в исходном материале).
Толщина зоны размягчения составляет (0,3

−0,5)·10

-3

м и не зависит от условий нагрева. Пористость
