Тепловое разрушение материалов - часть 19

3.5. Оценка погрешностей определения основных параметров разрушения ТЗМ



78

Для изучения влияния прочности наполнителя и расположения армирующей ткани в образцах

на скорость их разрушения были изготовлены модельные образцы углепластика УП-УТ-П диаметром
15·10

-3

м и длиной 40·10

-3

м, армированные лентой УТЛ минимальной, средней и максимальной проч-

ности.  Образцы  были  изготовлены  таким  образом,  чтобы  при  испытаниях  слои  армирующей  ткани
располагались  как  параллельно,  так  и  перпендикулярно  набегающему  газовому  потоку.  Характери-
стика образцов приведена в приложении 2.

При расположении слоев ткани перпендикулярно набегающему газовому потоку лучшую эро-

зионную стойкость показали образцы, армированные лентой УТЛ с максимальной прочностью, (рис.
3.13). В этом случае образцы, как с перпендикулярным, так и с параллельным расположением слоев
ткани, показали одинаковые скорости разрушения. Напротив, при расположении слоев углепластика
параллельно потоку, максимальной эрозионной стойкостью обладают образцы, армированные лентой
УТЛ с минимальной прочностью. Эти образцы вообще показали минимальную скорость уноса в рас-
сматриваемых условиях нагрева. В то же время, при испытаниях образцов этого материала с распо-
ложением слоев ткани параллельно набегающему потоку газа, скорость уноса была максимальной.

Такой результат, по-видимому, можно объяснить «эффектом наждака», когда материал с более

высокой твердостью обрабатывается значительно лучше вязкого материала.

Из сравнительных испытаний образцов в струе с одинаковыми термогазодинамическими пара-

метрами  без  твердой  фазы  следует,  что  в  двухфазном  потоке  их  скорость  уноса  может  возрасти  на
порядок.

Таким образом, при повышении давления торможения газового потока или при работе ТЗМ в

двухфазных потоках прочность, расположение слоев ткани и технология изготовления материала мо-
гут оказать решающее влияние на скорость уноса массы.




3.5. Оценка погрешностей определения основных параметров разрушения ТЗМ



При проведении высокотемпературных исследований ТЗМ большое значение имеет определе-

ние  погрешностей  диагностики  параметров  источников  радиационного  и  конвективного  нагрева,  а
также  ошибок,  возникающих  при  расчете  основных  характеристик  материалов  по  данным  экспери-
ментальных исследований. С этой целью были разработаны и аттестованы соответствующие методи-
ки. Средства измерений, участвовавшие при метрологической аттестации, проверялись на соответст-
вие их нормативно-технической документации.

Обработка результатов измерений в  случае воздействия на образец конвективного или радиа-

ционного теплового потока проводилась с учетом случайных и систематических погрешностей в со-
ответствии с ГОСТ 8.381-80 [120]. Последовательность такой обработки рассмотрим на примере спо-
соба  определения  квазистационарной  скорости  уноса  ТЗМ [121], по  которому  скорость  линейного
уноса материала

∞

V  определяется по простой формуле

(3.2)















,

)

(

0

τ

+

τ

=

∞

d

S

V



где

S(

τ) − величина линейного уноса; d

0



− параметр нестационарного уноса (см. разд. 6.3); τ − время

нарева, которое должно быть больше времени установления квазистационарной скорости уноса

v

τ .

Для определения скорости уноса и оценки погрешности ее измерения необходимо выполнить

следующие операции.
1. Измерить длину образца до и после испытаний, длительность эксперимента и найти среднеариф-
метические значения линейного уноса

)

(

τ

S

 и времени нагрева

τ .



n

n

S

S

S

S

n

n

τ

+

+

τ

+

τ

=

τ

τ

+

+

τ

+

τ

=

τ

...







,

)

(

...

)

(

)

(

)

(

2

1

2

1

.



2. Вычислить погрешности отдельных измерений линейного уноса (по абсолютной величине)

i

S )

(

τ

∆



и

i

τ :

i

i

S

S

S

)

(

)

(

)

(

τ

−

τ

=

τ

∆

,

i

i

τ

−

τ

=

τ

∆

.



Глава 3. Основные характеристики разрушения теплозащитных материалов в различных условиях

                           нагрева



79



3.Определить среднеквадратичные отклонения для линейного уноса и времени нагрева

( )

τ

S

S

 и

τ

S

:

( )

[

]

)

1

(

)

(

S











,

)

1

(

)

(

1

2

1

2

−

τ

∆

=

−

τ

∆

=

∑

∑

τ

τ

n

n

S

S

n

i

n

i

S

.



4. Найти среднее значение скорости уноса

ср

∞

V :



τ

+

τ

=

∞

0

ср

)

(

d

S

V

.



5. Вычислить частную погрешность изменения величины уноса

( )

τ

S

E

 и длительности испытаний

τ

E

[122]:

( )

( )

,











,

)

S(

ср

ср

τ

∞

τ

τ

∞

τ

τ

∂

∂

=

τ

∂

∂

=

S

V

 E

S

V

E

S

S





где

)

(

S

)

S(

ср

ср

τ

=

τ

∂

∂

∞

∞

V

V

,

τ

=

τ

∂

∂

∞

∞

ср

ср

V

V

.


6. Найти среднеквадратичное отклонение результата косвенных измерений скорости уноса

∞

V

S :

( )

2

2

τ

τ

+

=

∞

E

E

S

S

V

.

7. Определить границу неисключенной систематической погрешности уноса

( )

τ

θ

S

:

( )

l

S

V

S

δ

τ

∂

∂

=

θ

∞

τ

)

(

ср

,

где

l

δ  − неисключенная систематическая погрешность штангенциркуля.

8. Вычислить границу неисключенной систематической погрешности определения длительности ис-
пытаний

τ

θ :

δτ

τ

∂

∂

=

θ

∞

τ

ср

V

,

где

δτ  − неисключенная систематическая погрешность секундомера.

9. Установить суммарную границу неисключенных систематических погрешностей

Σ

θ :

( )

2

2

τ

τ

Σ

θ

+

θ

=

θ

S

k

,

где

k

− коэффициент, определяемый принятой доверительной вероятностью Р (при Р = 0,95 k = 1,1

[123]).
10. Определить среднеквадратичное отклонение суммы неисключенных систематических погрешно-
стей

Σ

θ

S :

( )

(

)

.

3

1

1

2

2

∑

τ

τ

θ

θ

+

θ

=

Σ

n

S

S



11. Вычислить среднеквадратичное отклонение суммы случайных и неисключенных систематических
погрешностей

Σ

S :

.

2

2

Σ

∞

θ

Σ

+

=

S

S

S

V



3.5. Оценка погрешностей определения основных параметров разрушения ТЗМ



80

12. Найти коэффициент Стьюдента t

p

 при доверительной вероятности Р [67, 122].

13. Определить коэффициент соотношения случайных и неисключенных систематических погрешно-
стей

Σ

t :

∞

Σ

∞

+

+

θ

=

θ

Σ

Σ

V

V

p

S

S

S

t

t

.

14. Вычислить доверительные границы погрешности результата измерений

∞

Σ

∆ V :

Σ

Σ

∞

Σ

=

∆

S

t

V

.

15. Установить истинную скорость линейного уноса:

∞

Σ

∞

∞

∆

±

=

V

V

V

ср

.

16. Определить относительную погрешность результата измерений скорости уноса материала

∞

δV :

%

100

⋅

∆

=

δ

∞

∞

Σ

∞

V

V

V

.

В  зависимости  от  материала  и  условий  испытаний  относительная  погрешность  определения

скорости уноса находилась в пределах 15

−20%. Следует отметить, что при измерении и вычислении

определяемых величин, соответствующих различным условиям проведения эксперимента, часто на-
блюдаются разные значения суммарной ошибки. В этих случаях при характеристике общей точности
метода  желательно  рассматривать  максимальные  ошибки,  хотя  в  некоторых  случаях  можно  приво-
дить ее среднюю величину.

При обработке результатов по рассмотренной методике всегда допускалось, что ошибки изме-

рений  распределяются  по  нормальному  закону  (формуле  Гаусса).  Данные,  отягощенные  грубыми
ошибками вследствие промахов, исключали из расчета путем сравнения сомнительных результатов с
утроенным значением среднеквадратичного отклонения рассматриваемой величины, т. е.


n

i

S

x

x

3

≥

−

,


где

i

x

− значение рассматриваемой величины;

x



− среднее значение измеряемой величины;

n

S



− среднеквадратичное отклонение.

Такой метод недостаточно строг, но это несущественно влияет на определение величины слу-

чайной  ошибки  при  существующей  точности  высокотемпературных  теплофизических  измерений
[123].

Аналогичный подход применялся при определении остальных параметров тепловой эффектив-

ности ТЗМ и источников конвективного и радиационного нагрева.

Для  величин,  определяемых  из  графиков,  значение  суммарной  ошибки  функции,  отложенной

на  оси  ординат  (

f

Σ

∆

),  определялось  из  суммарной  ошибки  величины,  отложенной  на  оси  абсцисс

(

x

Σ

∆ ). При дальнейшем использовании этих величин в расчетах ошибки определялись общим мето-

дом.

Расхождение  между  полученными  значениями  суммарных  ошибок,  рассчитанных  по  предло-

женной  методике  по  сравнению  с  некоторыми  литературными  данными,  по-видимому,  объясняется
различными методами сложения случайных и систематических ошибок. Кроме того, во многих рабо-
тах часто не приводятся сведения о способах расчета ошибок, а также отсутствуют данные о степени
надежности  результатов  (доверительная  вероятность).  Например,  в  разд. 2.4 указано,  что  точность
измерений  энтальпии  торможения  составила 12% при  доверительной  вероятности 0,95. Изменение
доверительной вероятности с 0,95 до 0,9 уменьшает эту ошибку в 1,5 раза. Погрешность определения
одной из основных характеристик ТЗМ – эффективной энтальпии, рассчитанная при доверительной
вероятности 0,95, может достигать 36%. При повышении доверительной вероятности Р ошибка резко
возрастает, так для Р = 0,98 – 59%, а для Р = 0,99 – 83%, что подтверждает необходимость задания
доверительной вероятности при оценке точности полученных результатов.



Глава 4


ПОГЛОЩЕНИЯ ТЕПЛА ПРИ ПРОГРЕВЕ И ТЕПЛОВОМ

РАЗРУШЕНИИ ПОВЕРХНОСТИ МАТЕРИАЛА

____________________________________________________________________





Исследования, выполненные в главе 3, показали, что отличие экспериментальных установок по

уровню  теплового  потока,  окислительного  потенциала,  термомеханического  воздействия  сильно  за-
трудняет сравнение между собой результатов испытаний, полученных на различных стендах. Поэто-
му  даже комплексные экспериментальные исследования  позволяют  только  оценить влияние  разных
факторов на основные характеристики разрушения ТЗМ, как правило, в узком диапазоне параметров
внешнего воздействия. Попытки учесть и рассчитать их влияние по математическим моделям неиз-
бежно упираются в необходимость определения десятков различных констант, нахождение которых
представляет сложную самостоятельную задачу.

В  то  же  время  определение  энергоемкости  теплозащитного  покрытия,  прогнозирование  усло-

вий его работы, а также выявление общих закономерностей взаимодействия твердого тела с высоко-
температурным газовым потоком может быть обеспечено только путем совместного анализа расчет-
ных и экспериментальных данных, полученных в широком диапазоне условий нагрева. Поэтому для
достижения ясной картины чисто теплового разрушения необходимо найти материал-эталон, процесс
прогрева  и  уноса  массы  которого  имеет  ярко  выраженную  тепловую  природу  и  не  нарушается  при
вариации других параметров, а также рассмотреть основные процессы поглощения тепла, протекаю-
щие при его разрушении.





4.1. Выбор эталонного материала для экспериментального исследования

закономерностей теплового разрушения



Из результатов исследований, приведенных в  третьей главе, следует, что на скорость разруше-

ния ТЗМ оказывает влияние много различных факторов. Однако можно выбрать материал, разруше-
ние поверхности которого в рассматриваемом диапазоне условий нагрева в основном имеет тепловую
природу.  В  частности,  на  скорость  уноса  стеклопластиков  на  основе  кремнеземной  ткани  КТ-11  с
массовой долей связующего до 2/3 состава материала слабо влияют окислительное и термомеханиче-
ское воздействия газового потока (см. рис. 3.1

− 3.4).

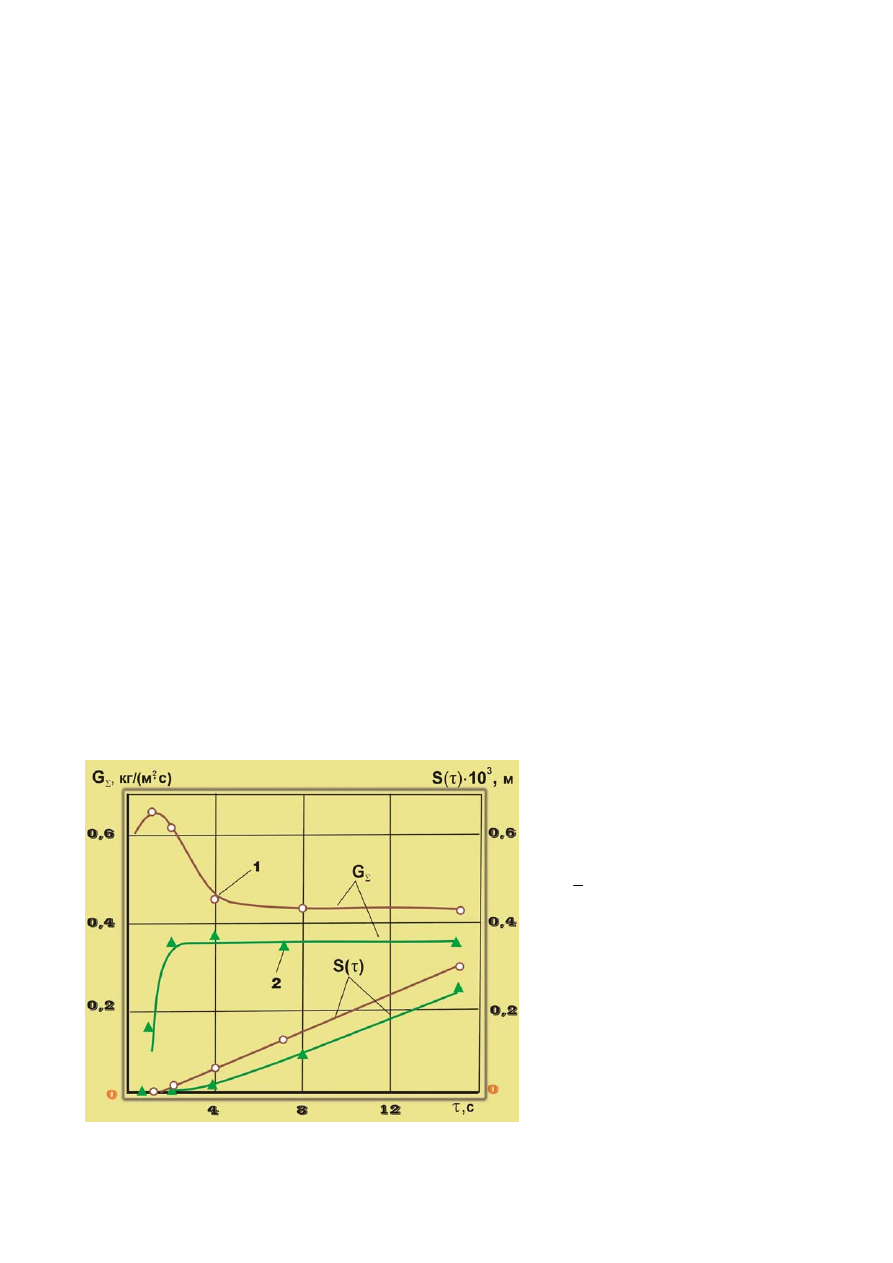

Рис. 4.1. Зависимость  скорости  уноса
массы  и  линейного  уноса  стеклопла-
стика  ТЗМКТ-8  и  легированной  квар-
цевой  стеклокерамики  от  времени  на-
грева при одинаковой линейной скоро-
сти  (

∞

V

 = 0,21·10

-3

  м/с): 1

−  стеклопла-

стик ТЗМКТ-8, 2 – кварцевая стеклокера-
мика, точки

− эксперимент
