Самолёт CESSNA 208В GRAND CARAVAN. Руководство - часть 100

РАЗДЕЛ 6

ВЕСА И ЦЕНТРОВКИ/ПЕРЕЧЕНЬ БОРТОВОГО

ОБОРУДОВАНИЯ

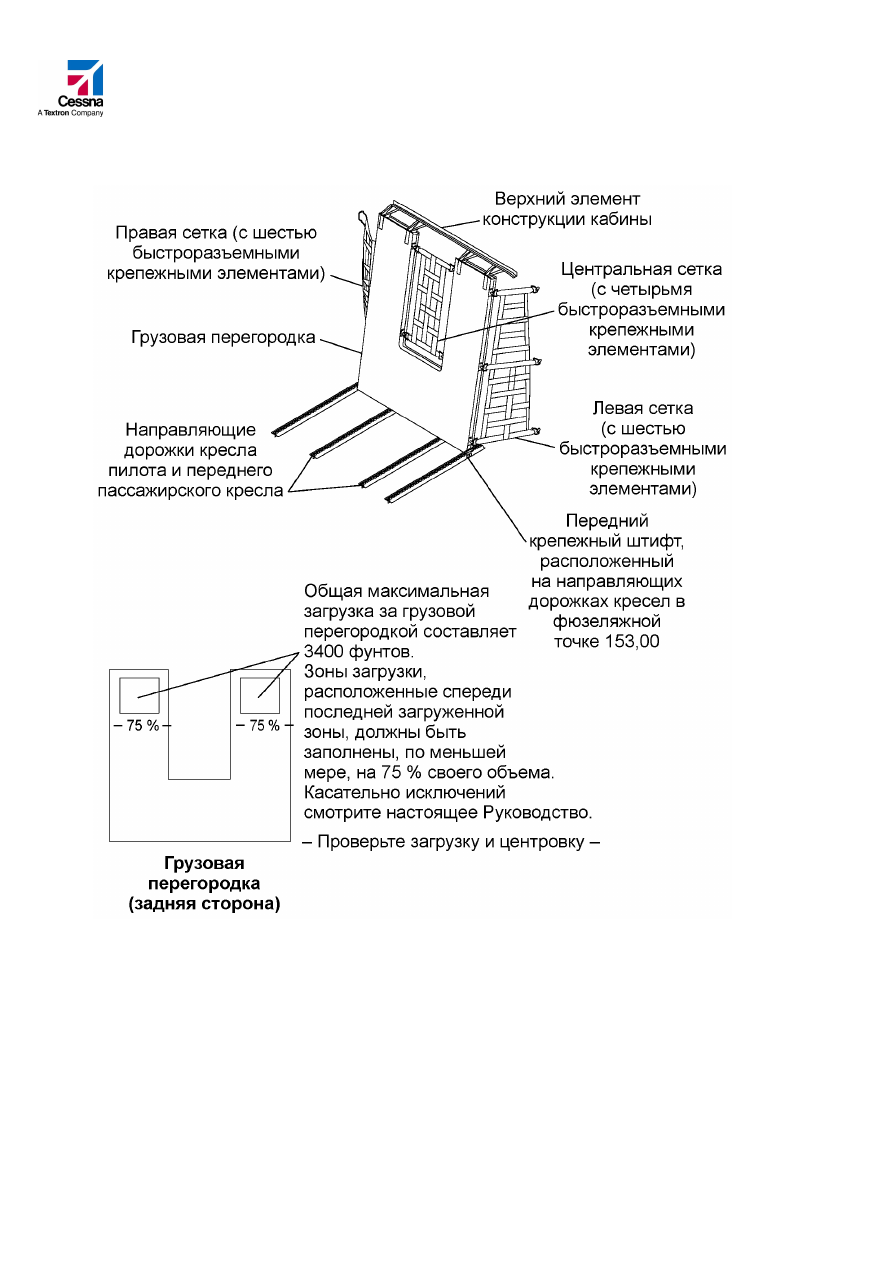

ГРУЗОВАЯ ПЕРЕГОРОДКА И БАРЬЕРНЫЕ СЕТКИ

ПРИМЕЧАНИЯ: 1. Установка огнетушителя на грузовой перегородке условно не по-

казана.

2. Грузовая  перегородка   и   прикрепленные   к   ней   барьерные   сетки

должны устанавливаться для удерживания груза от перемещения
вперед во время грубой посадки.

3. Быстроразъемные   крепежные   элементы,   которые   крепят   цен-

тральную и боковые барьерные сетки, обеспечивают снятие сеток
на время загрузки и выгрузки грузов через зону кабины экипажа.

Рисунок 6-7

6-32

РАЗДЕЛ 6

ВЕСА И ЦЕНТРОВКИ/ПЕРЕЧЕНЬ БОРТОВОГО

ОБОРУДОВАНИЯ

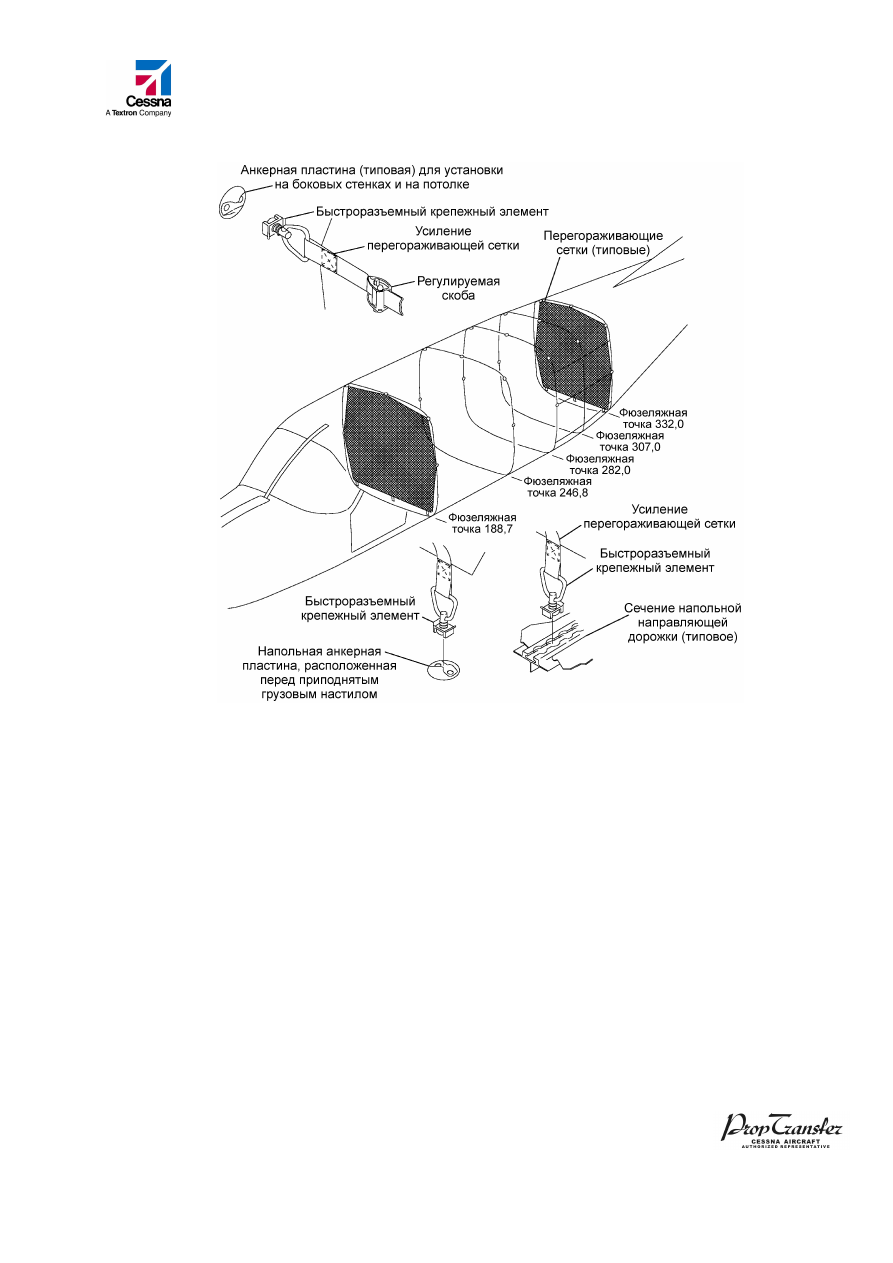

ПЕРЕГОРАЖИВАЮЩИЕ СЕТКИ ДЛЯ ГРУЗА

ПРИМЕЧАНИЯ: 1. Имеются   в   наличии   перегораживающие   сетки   для   установки   в

фюзеляжных точках 188,7; 246,8; 282,0; 307,0 и 332,0.

2. Если применяются перегораживающие сетки, то они должны ис-

пользоваться совместно с грузовой перегородкой. Перегоражива-
ющие сетки не рассчитаны на выдерживание нагрузок, создавае-
мых при грубой посадке, и, следовательно, не могут служить пол-
ноценной заменой грузовой перегородке.

3. Каждая перегораживающая сетка будет выдерживать передние и

задние эксплуатационные нагрузки, прилагаемые во время взле-
та,   полета   и   посадки   любыми   двумя   зонами,   расположенными
перед или за перегораживающей сеткой. Применение перегора-
живающих сеток позволит производить загрузку зон без крепле-
ния груза к полу, если плотность нагрузки не превышает 7,9 фун-
та на кубический фут, а сама зона заполнена более чем на 75 %
своего объема.  Если загрузка не отвечает этим требованиям, то
груз должен быть закреплен к полу кабины.

Рисунок 6-8

6-33

РАЗДЕЛ 6

ВЕСА И ЦЕНТРОВКИ/ПЕРЕЧЕНЬ БОРТОВОГО

ОБОРУДОВАНИЯ

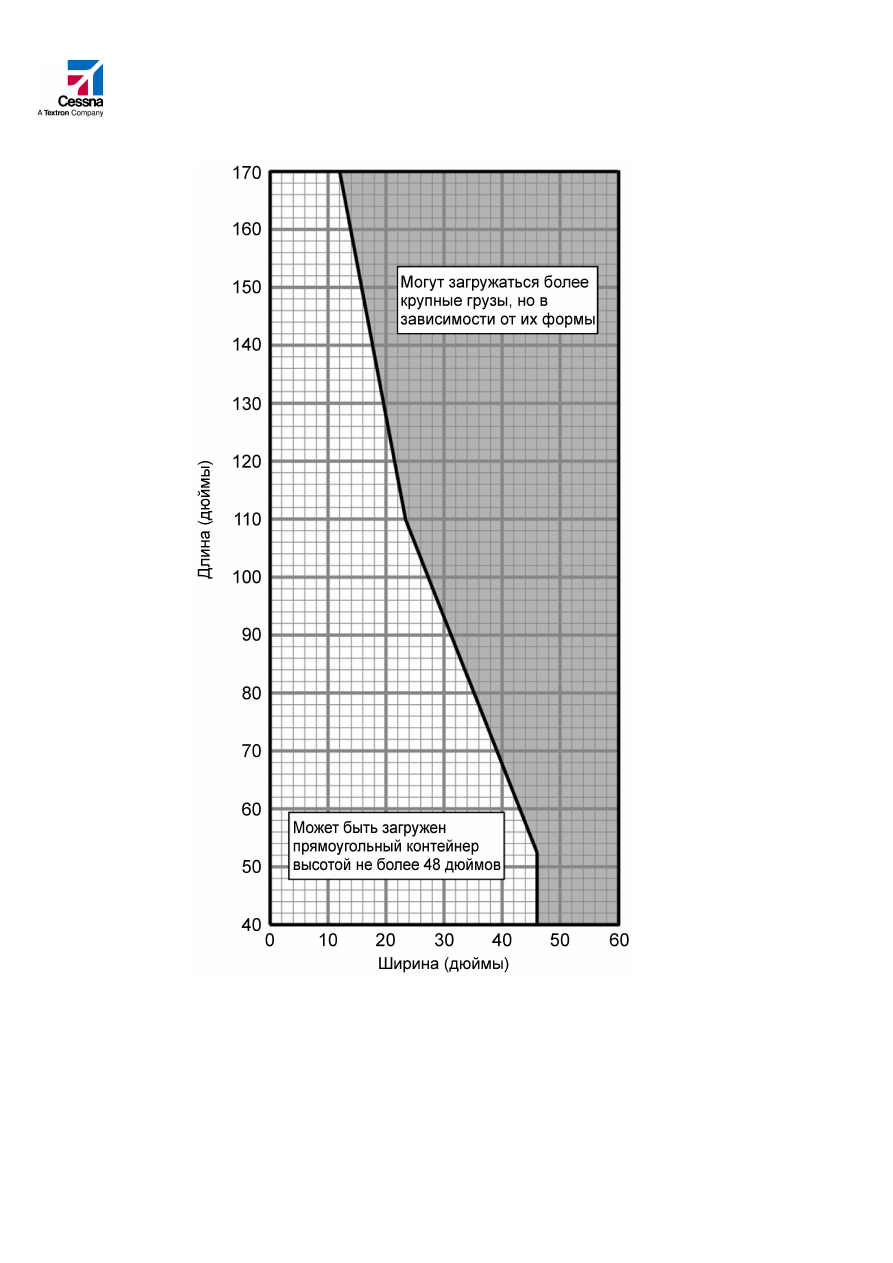

МАКСИМАЛЬНЫЕ РАЗМЕРЫ ГРУЗА

ПРИМЕЧАНИЯ.  1. Допустимое расстояние от боковой стенки и потолка составляет

примерно один дюйм.

2. Если необходимо, вычтите высоту ролика и толщину поддона.

Рисунок 6-9

6-34

РАЗДЕЛ 6

ВЕСА И ЦЕНТРОВКИ/ПЕРЕЧЕНЬ БОРТОВОГО

ОБОРУДОВАНИЯ

УЗЛЫ КРЕПЛЕНИЯ ГРУЗА К ПОЛУ КАБИНЫ

Позиция

Местоположение

*Максимальная номинальная нагрузка

(фунты)

Без установки грузо-

вой перегородки и ба-

рьерных сеток

С установкой грузо-

вой перегородки и

барьерных сеток

Узел крепления на дорожке
кресла

На дорожках передне-
го пассажирского кре-
сла

100

100

Одностержневой быстро-
разъемный крепежный эле-
мент на дорожке сиденья

На дорожках заднего
пассажирского сиденья

100

200

Одностержневой быстро-
разъемный крепежный эле-
мент на анкерной пласти-
нах приподнятого багажно-
го настила

На приподнятом ба-
гажном настиле

100

200

Двухстержневой быстро-
разъемный крепежный эле-
мент на дорожке сиденья

На дорожках заднего
пассажирского сиденья

150

300

При использовании дорожек заднего сиденья для швартовки груза минимальное расстояние между

кольцами одностержневых быстроразъемных крепежных элементов должно составлять 12 дюймов.
Крепежные элементы необходимо устанавливать спереди и сзади уложенного груза для предохранения

его от смещения. Тип имеющихся крепежных элементов, сумма их индивидуальных номинальных на-

грузок, высота и длина груза, наличие или отсутствие барьерной перегородки с барьерными сетками, а

также перевозятся ли пассажиры за грузовой перегородкой с барьерными сетками – все эти факторы

являются определяющими при выборе необходимого количества крепежных элементов.

ПРИМЕР:

Груз весом 600 фунтов, который имеет высоту, равную или менее своей длины, требует установки не

менее шести крепежных элементов (три спереди и три сзади). В случае установки грузовой перего-

родки с барьерными сетками количество крепежных элементов может быть уменьшено на половину в

течение всего периода, пока груз удерживается от смещения. Минимальное количество крепежных

элементов для данного примера будет тогда составлять четыре (три плюс один, для использования

четного числа крепежных элементов). Независимо от того, установлена или нет грузовая перегородка

с барьерными сетками, если высота груза больше его длины, то минимальное количество крепежных

элементов должно быть удвоено. Если за грузовой перегородкой с барьерными сетками перевозятся

пассажиры, то груз должен быть закреплен в соответствии с требованиями, предъявляемыми к за-

грузке без грузовой перегородки с барьерными сетками. Дополнительная информация приведена в

подразделе "Фиксация груза" настоящего раздела.

6-35
