Самолёт CESSNA 208В GRAND CARAVAN. Руководство - часть 18



РАЗДЕЛ 2

ОГРАНИЧЕНИЯ

ТРАФАРЕТНЫЕ НАДПИСИ (продолжение)

12. Рядом с крышкой заливной горловины каждого внешнего топливного бака:

(Продолжение на следующей странице)

2-38

13. Рядом с крышкой заливной горловины (если установлена) каждого внутреннего

топливного бака:



РАЗДЕЛ 2

ОГРАНИЧЕНИЯ

ТРАФАРЕТНЫЕ НАДПИСИ (продолжение)

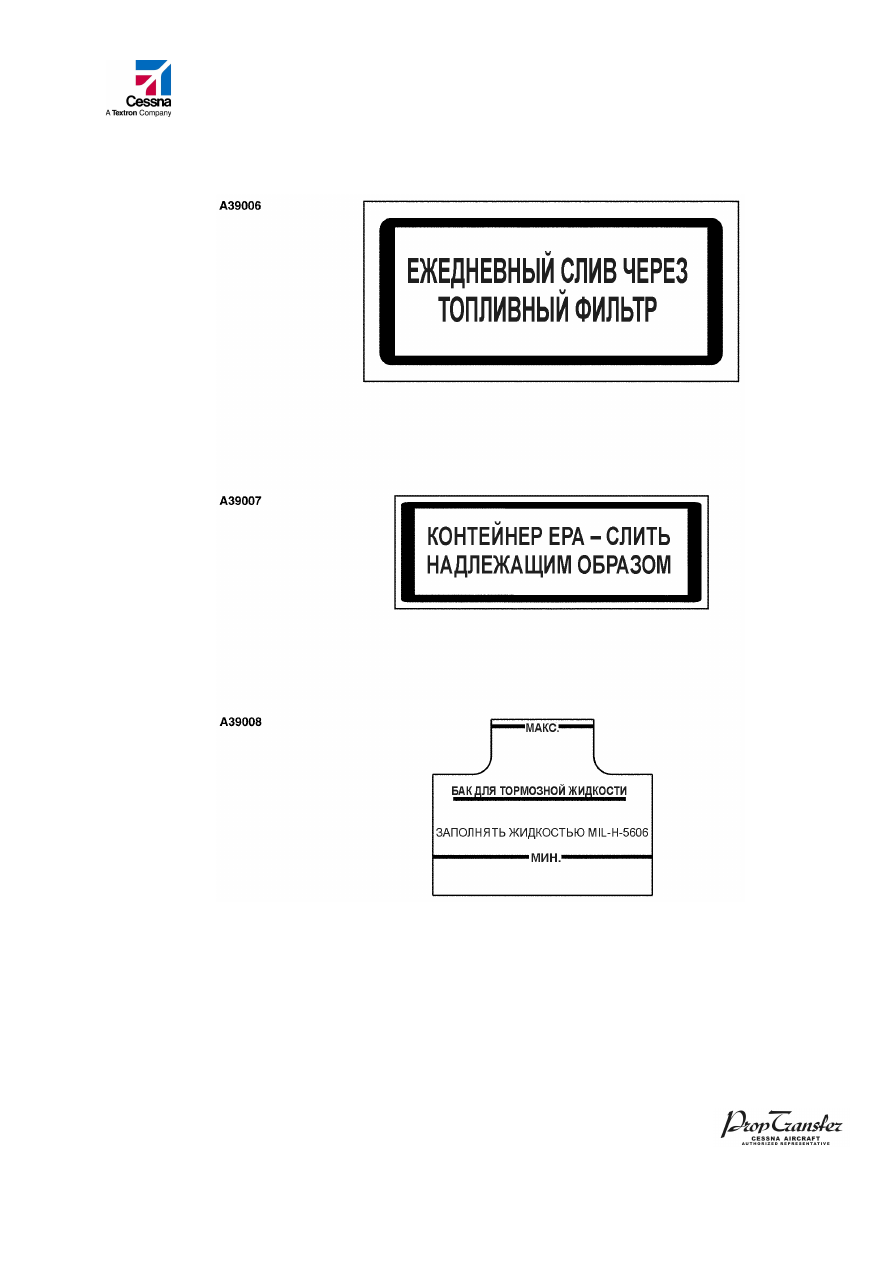

14. Рядом с топливным фильтром:

(Продолжение на следующей странице)

2-39

15. Рядом с контейнером для слива топлива:

16. На баке для тормозной жидкости:



РАЗДЕЛ 2

ОГРАНИЧЕНИЯ

ТРАФАРЕТНЫЕ НАДПИСИ (продолжение)

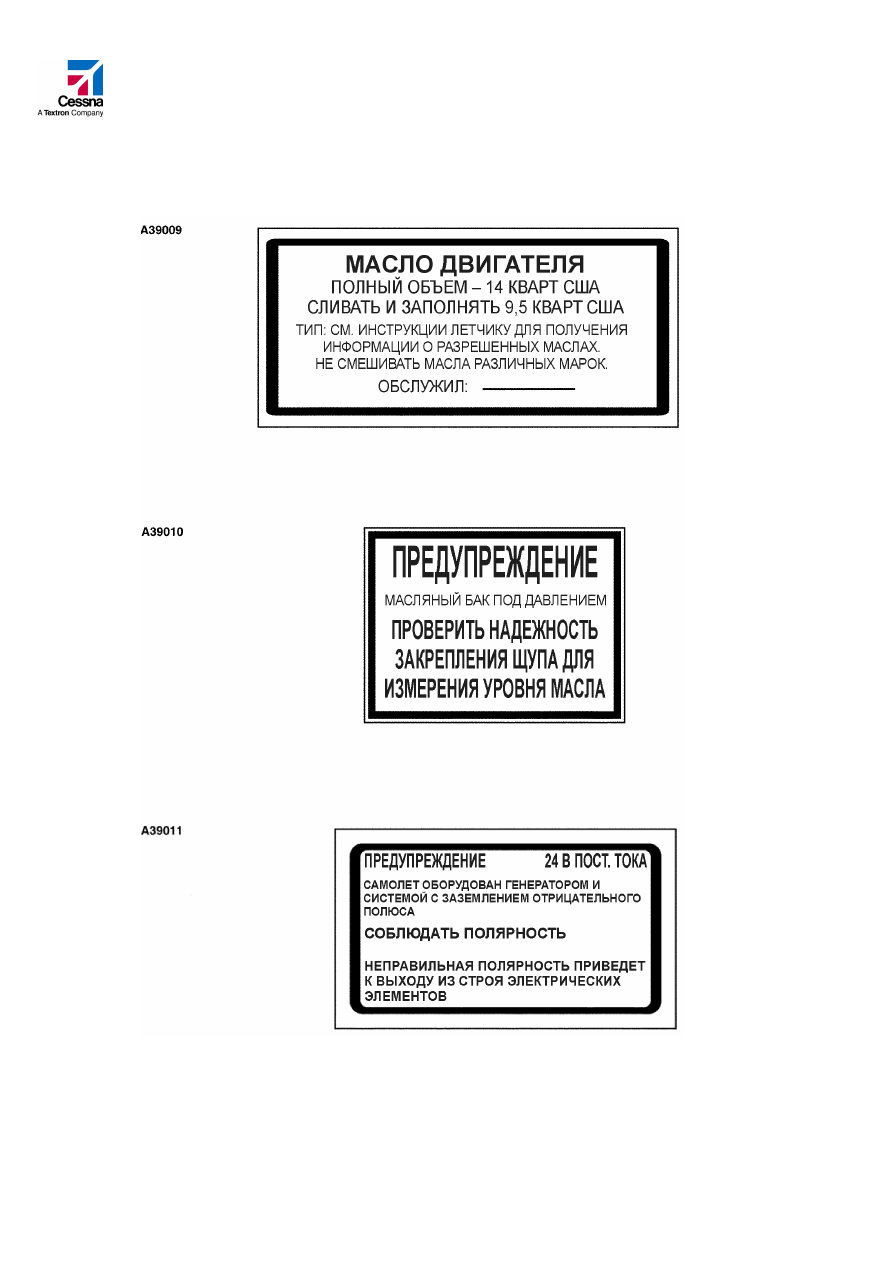

17. Рядом со щупом для измерения уровня масла/крышкой заливной горловины (со

стороны тракта инерционного сепаратора)

(Продолжение на следующей странице)

2-40

18. Со стороны трубки инерционного сепаратора:

19. На противопожарной перегородке над поддоном аккумуляторной батареи:



РАЗДЕЛ 2

ОГРАНИЧЕНИЯ

ТРАФАРЕТНЫЕ НАДПИСИ (продолжение)

20. Рядом с розеткой для подключения аэродромного питания:

ВНЕШНИЙ ИСТОЧНИК ПИТАНИЯ

НОМИНАЛЬНО 28 ВОЛЬТ ПОСТ. ТОКА

800 АМПЕР

МИН. ПУСКОВАЯ МОЩНОСТЬ
НЕ ПРЕВЫШАТЬ 1700 АМПЕР

21. На смотровой панели нижней части обоих крыльев, перед элеронами:

ИНДУКЦИОННЫЙ МАГНИТНЫЙ ДАТЧИК

ИСПОЛЬЗОВАТЬ НЕМАГНИТНЫЕ ИНСТРУ-

МЕНТЫ И ВИНТЫ

22. С каждой стороны щитка передней опоры шасси около маркировки буксировочно-

го ограничения (трафаретная надпись струбцины руля направления требуется в
случае, если таковая установлена):

(Продолжение на следующей странице)

2-41

23. Рядом с ручкой внутренней двери левой двери кабины экипажа:
