Самолет Ан-24 (Ан-24РВ). Руководство - часть 17

Ан-24 (Ан-24РВ)

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

ОСОБЫЕ СЛУЧАИ В ПОЛЕТЕ-Отказ двигателя

Раздел 5 стр.10

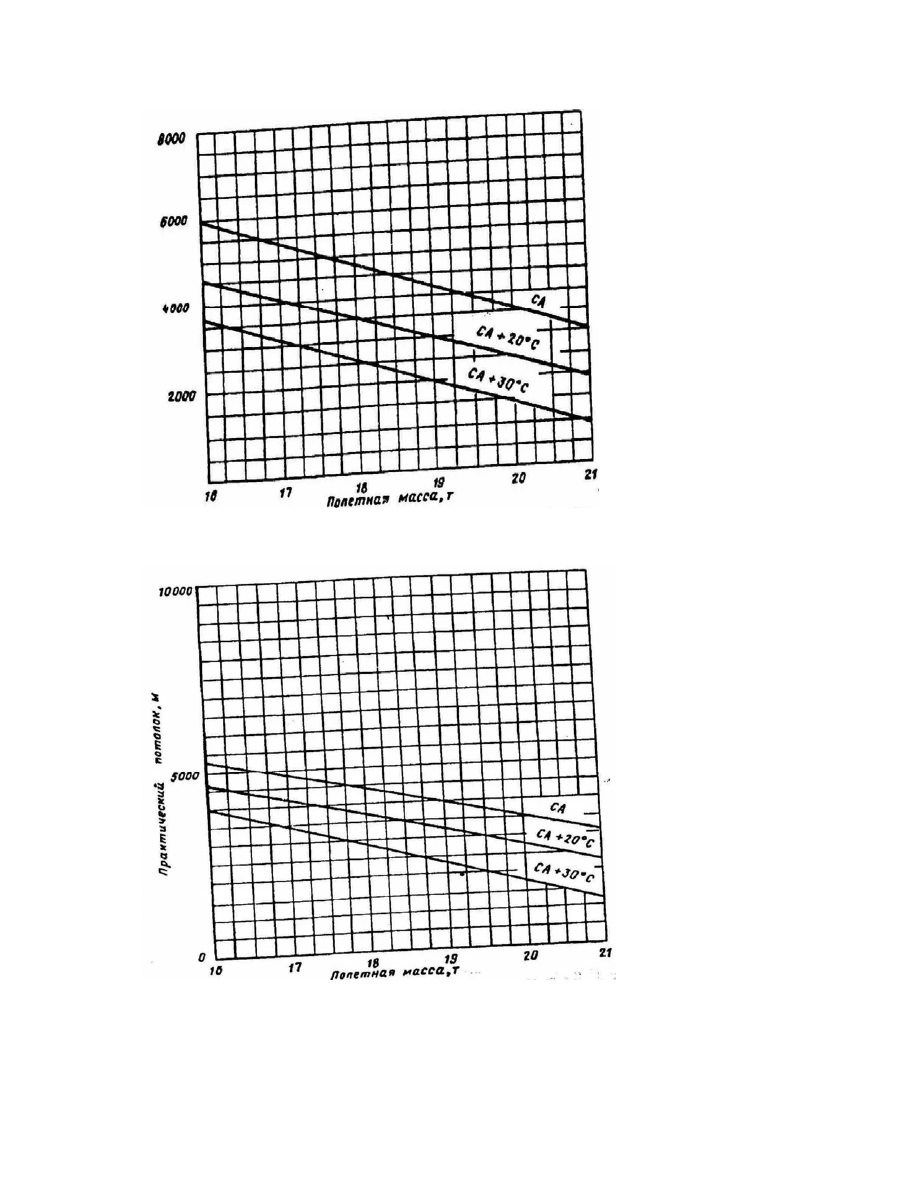

Рис. 5.1. Зависимость  практического  потолка  самолета  Ан-24  от  полетной  массы  и
температуры воздуха при работе одного двигателя АИ-24 2-й серии на взлетном режиме




Рис. 5.2.Зависимость практического потолка самолета Ан-24 от полетной массы и температуры
воздуха при работе одного двигателя АИ-24Т на максимальном режиме

Ан-24 (Ан-24РВ)

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

ОСОБЫЕ СЛУЧАИ В ПОЛЕТЕ-Отказ двигателя

Раздел 5 стр.11

5.1.5. ОТКАЗ ДВИГАТЕЛЯ В ГОРИЗОНТАЛЬНОМ ПОЛЕТЕ

а) Полет при зафлюгированном винте отказавшего двигателя

1.  В  случае  отказа  двигателя  при  полете  по  маршруту  для  завершения  полета  разрешается
непрерывная  работа  исправного  двигателя  АИ-24 2-й  серии  на  режиме 100° по  УПРТ  до 90
мин, АИ-24Т-100°



по УПРТ до 5 мин и 74° по УПРТ до 90 мин.

2.  При  отказе  двигателя  установить  работающему  двигателю  потребный  режим  (вплоть  до
взлетного),  сбалансировать  самолет  триммерами  и  продолжать  полет  до  ближайшего
аэродрома. На отказавшем двигателе выполнить операции, предусмотренные в п. 5.1.2.

3. Если двигатель отказал на высоте полета выше практического потолка с одним работающим
двигателем,  полет  продолжать  со  снижением  до  высоты,  на  которой  возможен  длительный
горизонтальный полет со скоростью по прибору 250—260 км/ч.

В  зависимости  от  массы  самолета  в  стандартных  условиях  практический  потолок  с  одним
работающим  на  взлетном  режиме  двигателем  АИ-24 2-й  серии  составляет 3400—3900 м.  В
условиях  СА +20°С  практический  потолок  на  взлетном  режиме  работающего  двигателя
составляет 2000 м с взлетной массой 21000 кг.

4.  Если  отказ  двигателя  произошел  на  высоте,  равной  практическому  потолку,  полет
продолжать на исходной высоте со скоростью по прибору 250—260 км/ч

5.  Если  двигатель  отказал  на  высоте  полета,  меньшей  практического  потолка,  можно
произвести набор высоты до практического потолка на скорости по прибору 250— 260 км/ч.

б) Полет при авторотирующем винте отказавшего двигателя
1. Если в полете произошел отказ двигателя и воздушный винт невозможно зафлюгировать из-
за отказа всех систем флюгирования, КВС необходимо:
а)  удерживать  самолет  в  прямолинейном  полете,  создав  крен 6—8° в  сторону  работающего
двигателя;
б) перевести РУД работающего двигателя в положение 65° по УПРТ;
в) установить скорость полета по прибору 250—260 км/ч, выдерживая ее за счет уменьшения
высоты;
г) на скорости по прибору 250—260 км/ч, предупредив экипаж, подать команду бортмеханику
о снятии воздушного винта с упора,

2.  Бортмеханику  необходимо  руководствоваться  рекомендациями,  изложенными  в  п. 5.1.2, а
также:
а) по команде КВС снять воздушные винты с упора;
б)  после  уменьшения  частоты  вращения  ротора  отказавшего  двигателя  до 19 — 20 %
выключатель снятия винтов с упора возвратить в положение «ВИНТ НА УПОРЕ».

3.  КВС  должен  быть  готов  к  тому,  что  в  момент  снятия  винта  с  упора  происходит
кратковременное (1—3 с)  увеличение  отрицательной  тяги,  это  вызывает  повышенное
стремление  самолета  к  крену  и  развороту  в  сторону  отказавшего  двигателя.  Кренящий  и
разворачивающий  моменты  необходимо  энергично  парировать  элеронами  и  рулем
направления.

4.  Снятие  винта  с  упора  на  скоростях  свыше 260 км/ч  сопровождается  тряской  самолета;  на
меньших  скоростях  значительно  увеличиваются  потребные  расходы  рулей  в  момент  снятия
винта с упора.

5.  После  снятия  винта  с  упора  создать  крен 6—8° в  сторону  работающего  двигателя  и
выдерживать скорость по прибору 240—260 км/ч в зависимости от полетной массы, используя
при  необходимости  максимальный  режим  работающего  двигателя.  Стремление  самолета  со
снятым с упора винтом отказавшего двигателя к крену и развороту и расходы рулей становятся
меньше, чем было до снятия винта с упора.

Ан-24 (Ан-24РВ)

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

ОСОБЫЕ СЛУЧАИ В ПОЛЕТЕ-Отказ двигателя

Раздел 5 стр.12

6. Полет с авторотирующим винтом возможен только со снижением, вертикальные скорости и
дистанции снижения в стандартных условиях на скоростях 250—260 км/ч при полетных массах
соответственно 19000—21000 кг будут следующие (табл 5.3):

Таблица 5.3

Дистанция снижения с

высоты 6000 м, км

Режим работающего двигателя



Вертикальная

скорость

снижения, м/с



до 2000м

до 500м

Номинальный

Максимальный

2,5-3.0
1,5-2.0

100
200

150
250

5.1.6. ОТКАЗ ДВИГАТЕЛЯ НА СНИЖЕНИИ

При  отказе  двигателя  АИ-24  на  снижении  необходимо  руководствоваться  рекомендациями,
изложенными в п. 5.1.2.
Удерживая  самолет  от  разворота  соответствующим  отклонением  рулей,  установите
работающему двигателю АИ-24 потребный режим.

ОТКАЗ ДВИГАТЕЛЯ НА ПРЕДПОСАДОЧНОМ ПЛАНИРОВАНИИ

1. При отказе двигателя на предпосадочном планировании и работе на режиме ниже (26±2)° по

УПРТ  на  самолетах  с  подключенной  системой  по  отрицательной  тяге  или  ниже (35,5+2)° по
УПРТ на самолетах с неподключенной системой винт отказавшего двигателя автоматически не
зафлюгируется,  а  перейдет  в  режим  авторотации.  Загорится  светосигнализатор  отказа
двигателя в кнопке КФЛ-37 при возникновении отрицательной тяги.

2.  Эффективность  путевого  и  поперечного  управления  в  этом  случае  достаточна  для

парирования  возникающих  кренящих  и  разворачивающих  моментов.  Для  сохранения
требуемой  траектории  полета  вмешательство  пилота  должно  быть  своевременным — не
позднее чем через 3—5 с после отказа двигателя. В связи с этим при заходе на посадку после
выпуска  закрылков  на 38° бортмеханик  обязан  с  повышенным  вниманием  следить  за
приборами,  контролирующими  работу  силовых  установок,  в  целях  своевременного
определения отказа двигателя.

3. При  первых признаках отказа двигателя  (уменьшение частоты вращения ротора двигателя,

падение давления масла по ИКМ и давления топлива перед форсунками) на высотах более 10 м
бортмеханик немедленно докладывает об отказе двигателя КВС и по его команде флюгирует
винт отказавшего двигателя.

4. При отказе двигателя на высотах более 50 м необходимо:

а)  удерживать  самолет  от  разворотов  и  кренения  путем  отклонения  элеронов  и  руля
направления;
б)  бортмеханику  доложить  КВС  об  отказе  двигателя  и  по  его  команде  действовать  в
соответствии с п. 5.1.2;
в)  создать  крен 10—15° в  сторону  работающего  двигателя  и  установить  работающему
двигателю взлетный режим;
г)  убрать  короткими  импульсами  закрылки  до 15° с  увеличением  скорости  к  концу  уборки
закрылков до 220—240 км/ч в зависимости от полетной массы;
д) выполнить посадку с зафлюгированным винтом отказавшего двигателя.

5. При отказе двигателя на высотах от 50 до 10 м необходимо:
а)  удерживать  самолет  от  разворота  и  кренения  путем  отклонения  элеронов  и  руля

направления;

б)  бортмеханику  по  команде  КВС  немедленно  зафлюгировать  винт  отказавшего  двигателя

кнопкой  КФЛ-37;  если  флюгирование  не  произошло,  зафлюгировать  воздушный  винт  от
аварийной системы;

в) создать крен до 10° в сторону работающего двигателя;

Ан-24 (Ан-24РВ)

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

ОСОБЫЕ СЛУЧАИ В ПОЛЕТЕ-Отказ двигателя

Раздел 5 стр.13
