Поперечная  сила Q может  быть  передана  на  фундамент  через  болты  или

глухари, крепящие стойку к стальным элементам, заделанным в фундамент. В этом
случае рассчитывается количество болтов, воспринимающих силу Q.

В  другом  варианте  опорного  узла  поперечная  сила  передается  через

деревянный брусок или через вертикальный лист стального башмака. В этом случае



Коньковый  узел  чаще  всего  решается  с  деревянными  накладками  на  болтах,

хотя  возможны  и  другие  варианты  конькового  узла  (при  больших  величинах
поперечной силы), например, с металлическими соединительными деталями.



Рисунок 19 – Коньковый узел

Количество  болтов  рассчитывается  из  условия  восприятия  ими  поперечной

силы.

Лобовые упоры соединения ригелей рассчитывают на смятие под углом и вдоль

волокон на действие продольной силы N.



Лекция № 8

Арки. Общая характеристика. Схемы арок, конструкция и расчет

Арки также как и рамные относятся  к распорным конструкциям,  т. е. для  них

характерно наличие горизонтальной составляющей опорной реакции (распора).

Арки  используются  в  качестве  основных  несущих  конструкций  зданий

различного

назначения.

Их

применяют

в

покрытиях

промышленных,

сельскохозяйственных  и  общественных  зданий  пролетом  от 12 до 70 м.  В
зарубежном строительстве с успехом применяют арки пролетом до 100 м и более.

По статической схеме арки разделяют на трехшарнирные и двухшарнирные без

ключевого шарнира:



Рисунок 1 – Трехшарнирная и двухшарнирная арка

По схеме опирания их делят на арки с затяжками, воспринимающими распор и

на арки без затяжек, распор которых передается на опоры.



Рисунок 2 - Арка без затяжки и с затяжкой

Затяжки  изготовливают  в  большинстве  случаев  из  арматуры  или  профильной

стали.  Возможно  применение  деревянных  клееных  затяжек,  в  условиях  химически
агрессивных сред, где металл будет корродировать.

По форме оси арки делят на:

- треугольные из прямых полуарок

- пятиугольные



Рисунок 3

- сегментные, оси полуарок располагаются на общей окружности

-  стрельчатые,  состоящие  из  полуарок,  оси  которых  располагаются  на  двух

окружностях, смыкающихся в ключе под углом.

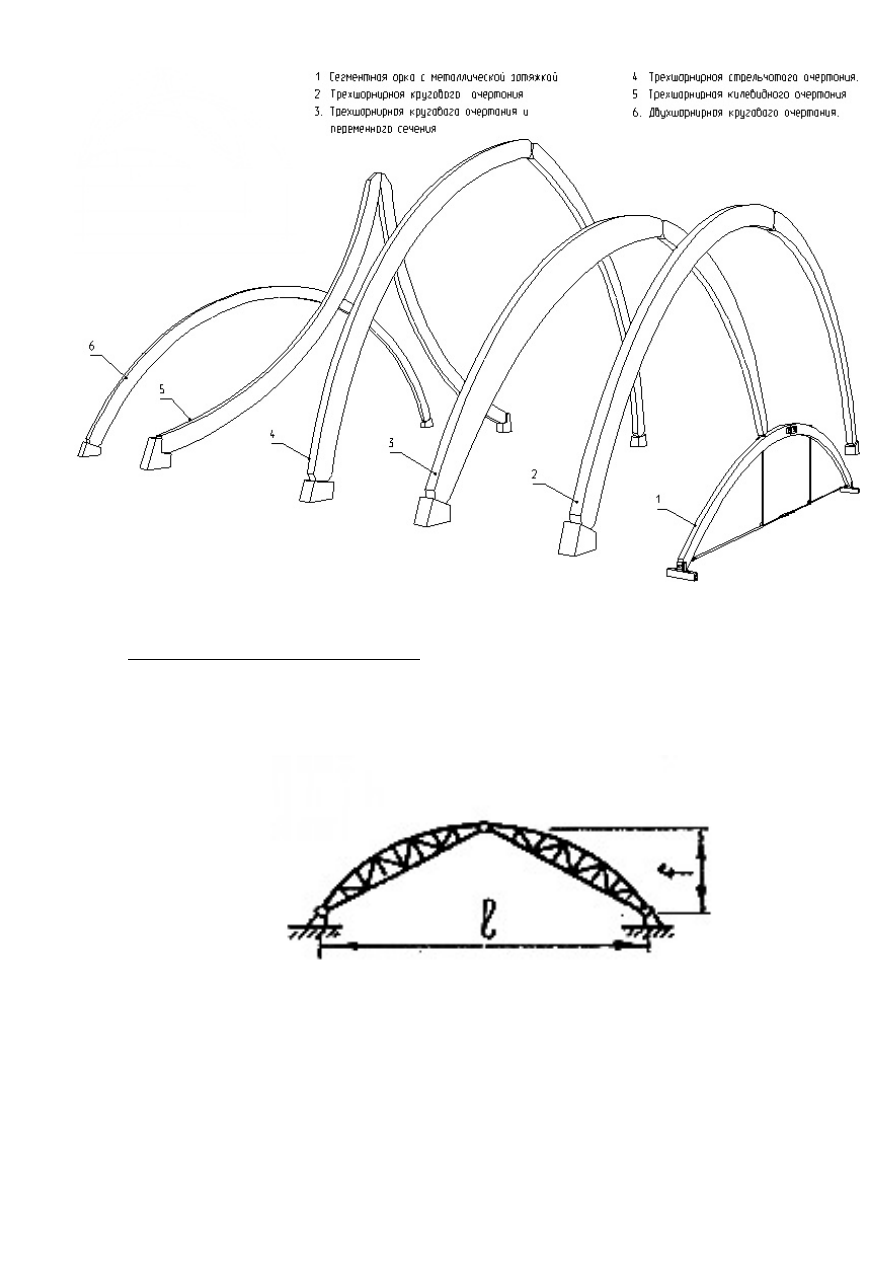

Рисунок 4

По конструкции арки делятся на:

1) цельные (только треугольной формы);

2) арки из ферм



Рисунок 5 – Арка из фермы (l=30…60 м, f=l/3…l/2)

3) арки из балок на пластинчатых нагелях (Деревягина)

4) кружальные арки, состоящие из двух или более рядов косяков, соединенных

между собой нагелями
