Лекции по деревянным конструкциям - часть 16

σ

0

 – нормальные напряжения в крайнем волокне растянутой зоны.

σ

i

 – нормальные  напряжения  в  промежуточном  волокне  сечения  для  которого

определяются радиальные растягивающие напряжения;

h

i

 – расстояние между крайними и рассматриваемыми волокнами;

r

i

 – радиус  кривизны  линии,  проходящей  через  центр  тяжетси  эпюры

нормальных  растягивающих  напряжений,  заключенной  между  крайними  и
рассматриваемыми волокнами.

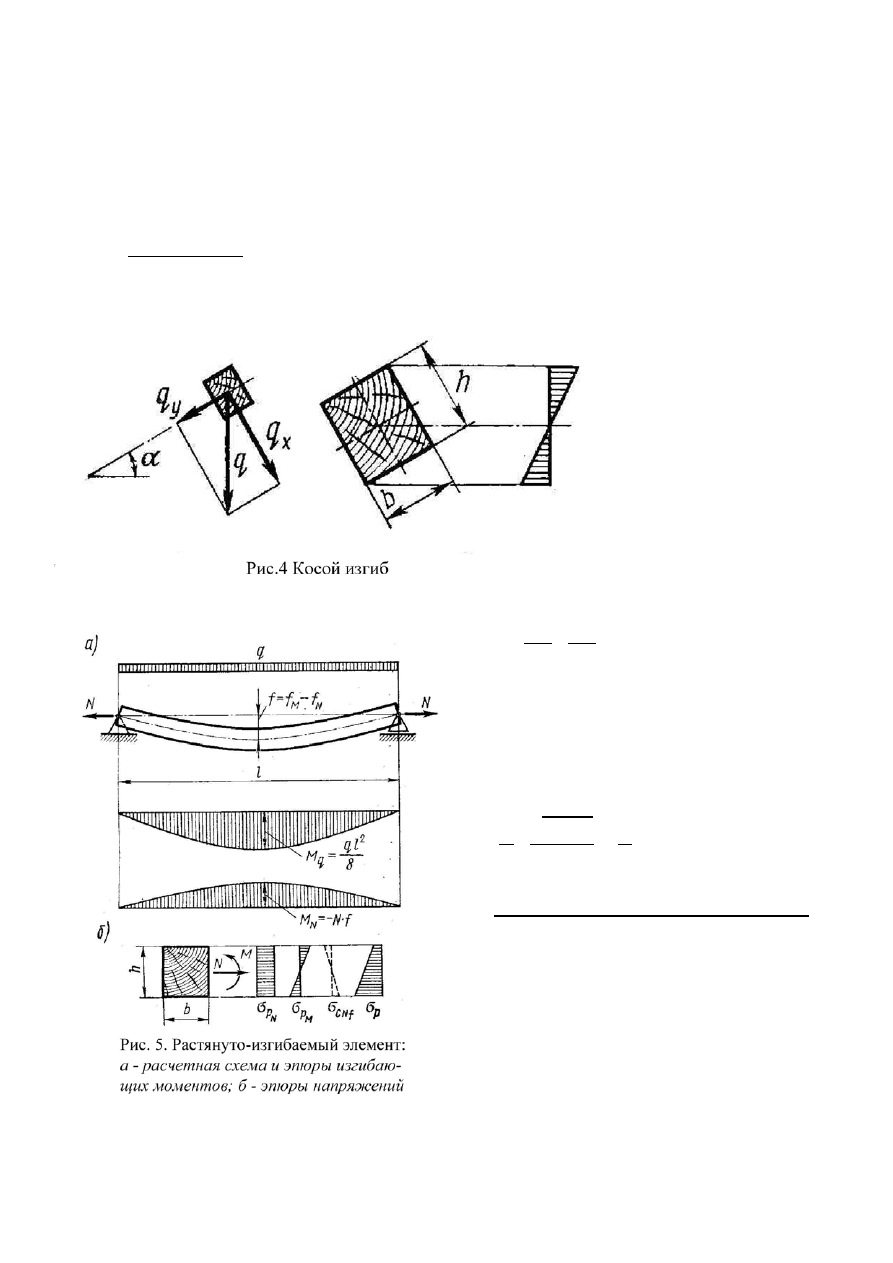

Косой изгиб

Возникает  в  элементах,  оси  сечений  которых  расположены  наклонно  к

направлению нагрузок, как например, в брусчатых прогонах скатных покрытий.



q

x

=qsinα;

q

y

=qcosα;

M

x

=Msinα;

M

y

=Mcosα.

Вертикальная  нагрузка

q и изгибающие моменты М
при косом изгибе под углом
α

раскладываются

на

нормальную  (q

y

)  и  скатную

(q

x

) составляющие.

Проверку прочности при косом изгибе производят по формуле:

σ=

M

x

W

x

M

y

W

y

≤ R

u

.

Подбор

сечений

косоизгибаемых

элементов  производят  методом  попыток.
Расчет  по  прогибам  производят  с  учетом
геометрической

суммы

прогибов

относительно каждой из осей сечения:



f
l

=

f

x

2

+f

y

2

l

≤

[

f

l

]

.



Растянуто-изгибаемые элементы



Работают одновременно на растяжение

и

изгиб.

Так

работают,

например,

растянутый  нижний  пояс  фермы  с
межузловой нагрузкой; стержни, в которых
растягивающие

усилия

действуют

с

эксцентриситетом  относительно  оси  (такие
элементы

называют

внецентренно-

растянутыми).  В  сечениях  растянуто-изгибаемого  элемента  от  продольной
растягивающей  силы  N  возникают  равномерные  растягивающие  напряжения,  а  от
изгибающего  момента  М – напряжения  изгиба.  Эти  напряжения  суммируются,
благодаря  чему  растягивающие  напряжения  увеличиваются,  а  сжимающие

уменьшаются. Расчет растянуто-изгибаемых элементов производится по прочности
с учетом всех ослаблений:

σ=

N

F

расч

MR

p

W

расч

R

u

≤ R

p

,

F

расч

=F

нт

.

Отношение  R

p

/R

u

  позволяет  привести  напряжения  растяжения  и  изгиба  к

единому значению для сравнения их с расчетным сопротивлением растяжению.


Сжато-изгибаемые элементы


Работают  одновременно  на  сжатие

и  изгиб.  Так  работают,  например,
верхние

сжатые

пояса

ферм,

нагруженные

дополнительно

межузловой  поперечной  нагрузкой,  а
также  при  эксцентричном  приложении
сжимающей

силы

(внецентренно-

сжатые элементы).

В  сечениях  сжато-изгибаемого

элемента

возникают

равномерные

напряжения  сжатия  от  продольных  сил
N и напряжения сжатия и растяжения от
изгибающего  момента  М,  которые
суммируются.

Искривление

сжато-изгибаемого

элемента

поперечной

нагрузкой

приводит

к

появлению

дополнительного изгибающего момента

с

с максимальным значением:

М

N

=N·f, где

f – прогиб элемента.
Расчет на прочность сжато-изгибаемых элементов выполняют по формуле:

N

F

расч

M

д

W

расч

≤ R

c

, где

М

д

 – изгибающий момент по деформированной схеме от действия поперечных

и продольных нагрузок.

Для  шарнирно-опертых  элементов  при  симметричных  эпюрах  изгибающих

моментов синусоидального, параболического и близких к ним очертаний:

M

д

=

М

ξ

, где

М – изгибающий  момент  в  расчетном  сечении  без  учета  дополнительного

момента от продольной силы;

ξ – коэффициент,  изменяющийся  от 1 до 0, учитывающий  дополнительный

момент  от  продольной  силы  вследствие  прогиба  элемента,  определяемый  по
формуле:

ξ= 1−

N

ϕR

c

F

бр

, где

φ – коэффициент продольного изгиба (коэффициент устойчивости) для сжатых

элементов.

Кроме  проверки  на  прочность,  сжато-изогнутые  элементы  проверяются  на

устойчивость по формуле:

N

ϕR

c

F

бр

М

д

ϕ

м

R

u

W

бр

n

≤ 1

, где

F

бр

 – площадь брутто с максимальными размерами сечения элемента на участке

l

p

;

W

бр

 – максимальный момент сопротивления на рассматриваемом участке l

p

;

n=2 – для  элементов  без  закрепления  растянутой  зоны  из  плоскости

деформирования,

n=1 – для  элементов,  имеющих  закрепления  в  растянутой  зоне  из  плоскости

деформирования;

φ – коэффициент устойчивости для сжатия, определяемый по формуле:

ϕ=

A

λ

2

, где

А=3000 – для древесины,
А=2500 – для фанеры;
φ

м

 – коэффициент  устойчивости  для  изгиба,  формула  для  определения  этого

коэффициента была дана раньше.



Лекция №3

СОЕДИНЕНИЯ ДЕРЕВЯННЫХ ЭЛЕМЕНТОВ

§ 1. Типы соединений

Размеры  лесоматериалов  (длина  и  сечения)  ограничены,  поэтому  отдельно

они  могут  быть  применены  только  в  виде  стоек  и  балок  невысокой  несущей
способности.  Для  создания  большинства  строительных  конструкций  деревянные
элементы  должны  быть  прочно  и надежно соединены между собой. При помощи
соединений  ряд  элементов  соединяется  по  длине — сращивается,  по  ширине —
сплачивается,  связывается  под  углом  узлами  и  прикрепляется  к  опорам —
анкеруется.

Соединения  являются  наиболее  ответственными  деталями  деревянных

конструкций.  При  изготовлении  многих  соединений  в  элементах  конструкций
делают  отверстия  и  врезки,  ослабляющие  их  сечения  и  повышающие  их
деформативность.

Разрушение

деревянных

конструкций

начинается

в

большинстве случаев в соединениях. Деформативностью соединений объясняются
повышенные  прогибы  деревянных  конструкций.  Таким  образом,  от  правильного
решения, расчета и изготовления соединений зависят прочность и деформативность
конструкции в целом.

Анизотропия  строения,  малая  прочность  древесины  при  скалывании,

растяжении  поперек  волокон  и  смятии  являются  причиной  большой  сложности  и
многообразия соединений конструкций из дерева.

Наиболее  просто  и  надежно  решаются  конструкции  соединений  сжатых

деревянных  элементов,  в  которых  усилия  передаются  непосредственно  от
элемента,  к  элементу  и  не  требуется  специальных  рабочих  связей.  Более  сложно
решаются  соединения  изгибаемых  элементов,  в  которых  для  передачи  усилий
требуются рабочие связи.

Наиболее  сложно  решаются  соединения  растянутых  элементов.  В  них

имеется  опасность  хрупкого  разрушения  древесины  по  ослабленным  сечениям,  а
также  в  результате  скалывания  и  растяжения  поперек  волокон.  Применение  в
соединениях  растянутых  элементов  податливо  работающих  связей  уменьшает
опасность  их  хрупкого  разрушения.  Сложность  соединения  растянутых
деревянных элементов приводит их в ряде конструкций к замене металлическими.

По характеру работы все основные соединения деревянных конструкций

могут быть разделены на следующие группы:

а) соединения без специальных связей, требующих расчета, — упоры и

врубки;

б) соединения со связями, работающими на сжатие,— шпонками и

колодками;

в) соединения со связями, работающими на изгиб, — нагелями-болтами,

штырями, гвоздями, винтами, деревянными пластинками и штырями;

г) соединения со связями, работающими на растяжение, — болтами,

гвоздями, винтами и хомутами;

д) соединения со связями, работающими на сдвиг, — клеевыми швами.
В связи с тем что одни и те же связи входят в разные группы, удобно изучать

соединения  деревянных  конструкций  в  следующем  порядке:  соединения  без
