4.3.10. Формулировка задания – Вал в сборе (тема "Гладкие
соединения")



1.

По  представленной  схеме  создать  трехмерную  модель

узла  передаточного  механизма  (УПМ)  и  выполнить  ассоциативный
сборочный  чертеж  и  спецификацию  УПМ.  В  состав  УПМ  входят
поводок, или установочное кольцо, вал, колесо зубчатое, а также винт
(ГОСТ 1479-93) и шпонка (ГОСТ 23360-78) и штифт (ГОСТ 3128-70).

Тонкими  линиями  на  чертеже-задании  изображены  корпус,  в
котором установлен вал и подшипники качения. Эти элементы на
сборочном чертеже не изображать и не моделировать.
Справочные  данные  для  создания  моделей  нестандартных
деталей  представлены  в  Приложении.  Материал  нестандартных
деталей – Сталь 35 ГОСТ 1050-88.

2.

Рассчитать

и

подобрать

стандартные

параметры

призматической  шпонки  (исполнения 1) и  штифта  цилиндрического
(исполнения 2).

3.

Составить стандартные обозначения шпонки и штифта.

4.

На листе (формат А4) с упрощенной надписью привести:

•

изображения  шпонки  и  штифта  с  размерами  и

обозначением шероховатости поверхностей;

•

стандартные обозначения шпонки и штифта;

•

изображения  соединяемых  деталей  с  размерами  и

обозначением шероховатости поверхностей соединения (изображения
соединяемых деталей могут быть частичными).

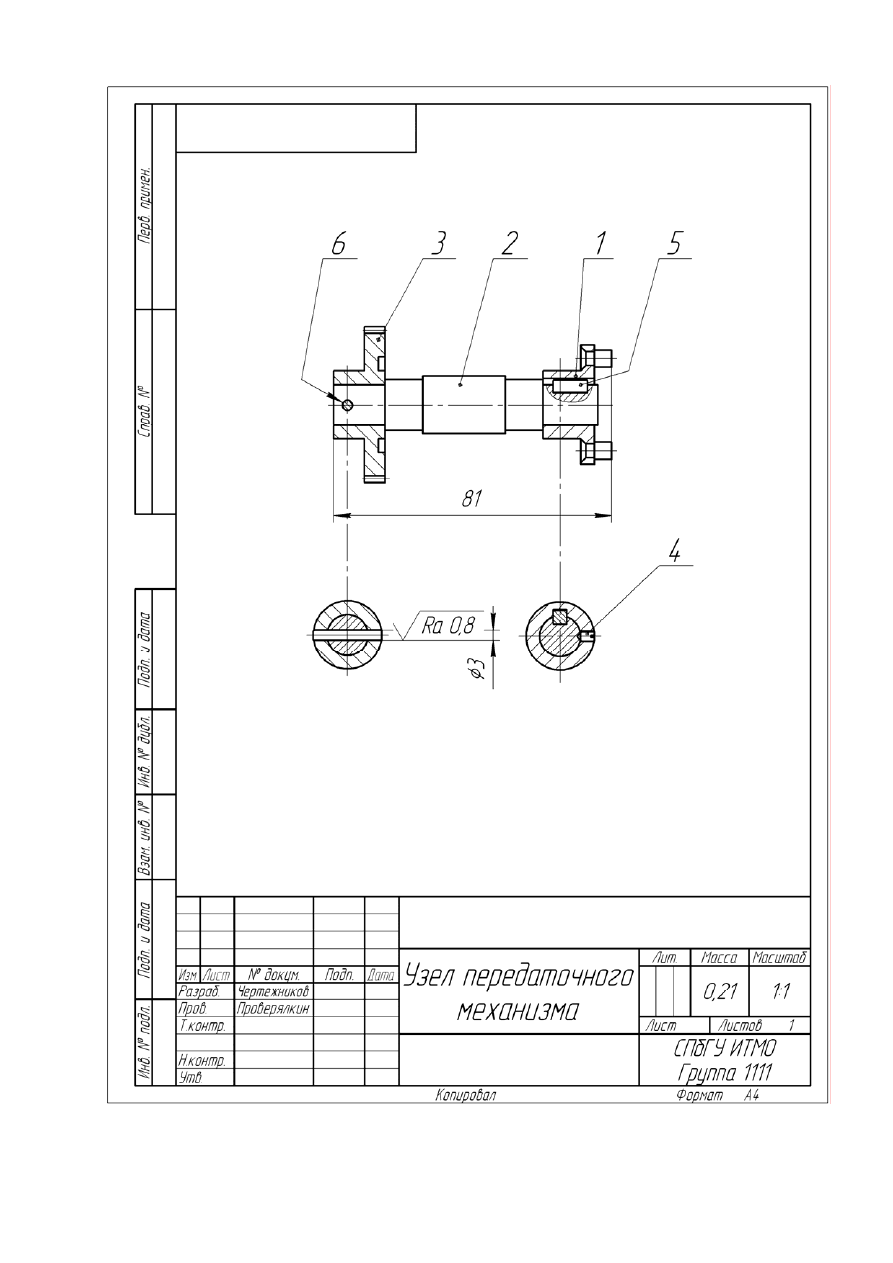

5.

На  листе  (формат  А4)  со  стандартной  основной  надписью

выполнить сборочный чертеж:

•

начертить  изображения  соединений  (вынесенные  сечения

на продолжении линии сечения),

•

нанести

необходимые

размеры

и

обозначения

шероховатости поверхностей,

•

нанести номера позиций для всех изображенных деталей.

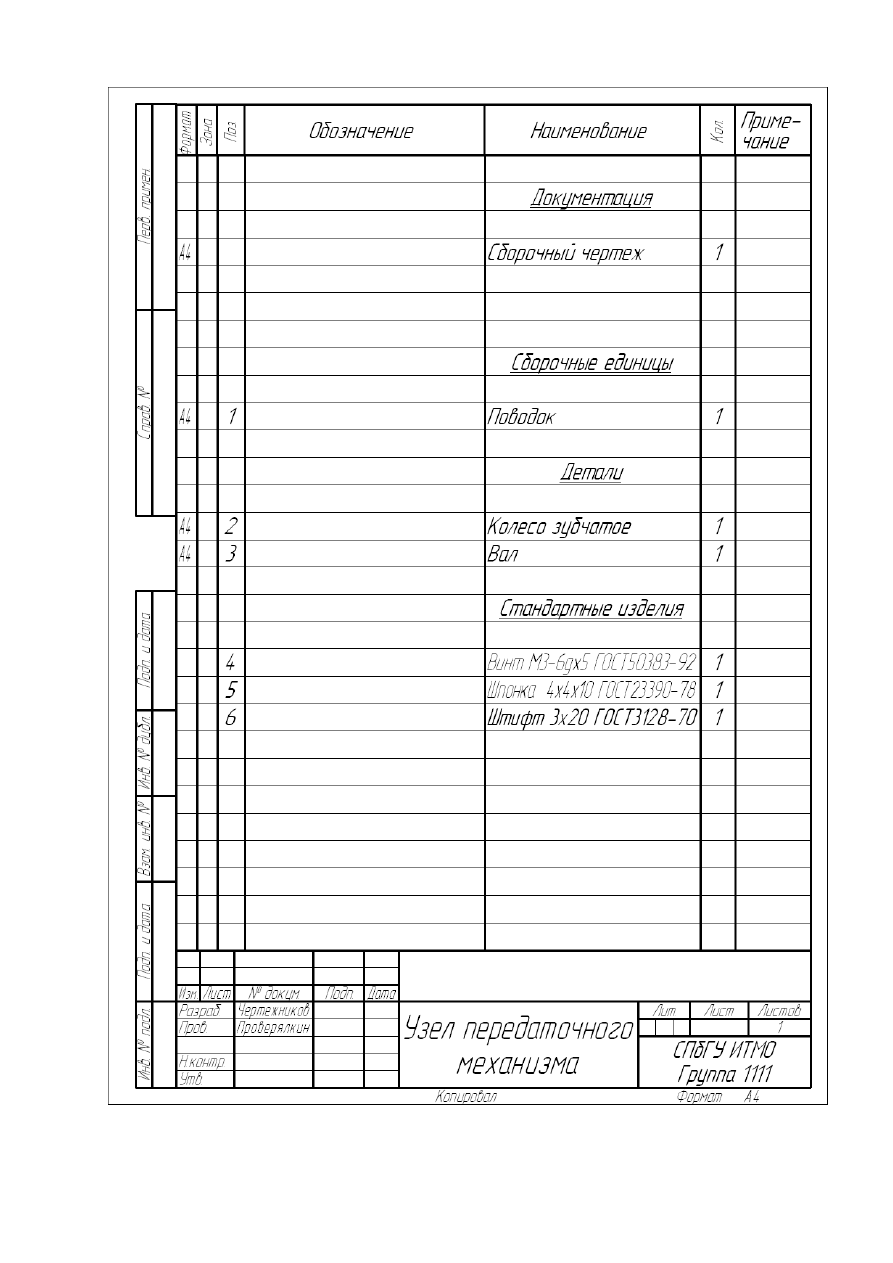

6.

Выполнить спецификацию.



96

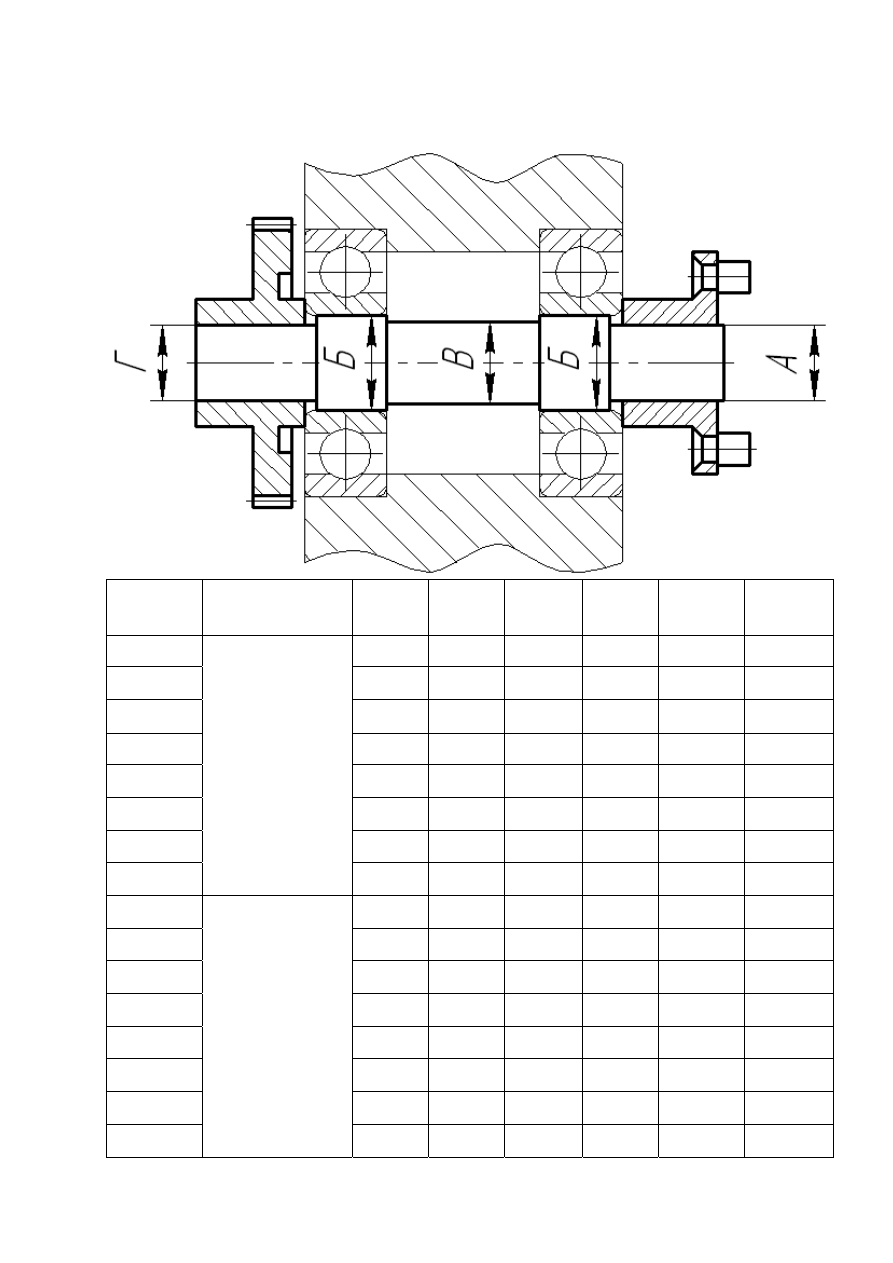

ПРИЛОЖЕНИЕ
Задание на тему «Гладкие соединения»



Вариант

Способы

крепления

А

Б

В

Г m-модуль

z-число

зубьев

1.



6

7 6,5 6  0,5  52

2.



6

7 6,5 6  0,5  56

3.



8

9 10 8 0,5 60

4.



8

9 10 8 0,5 64

5.



10

12 10 10 0,6  56

6.



10

12 10 10 0,6  60

7.



12

15 12 12 0,8  52

8.



Зубчатое

колесо–

(Приложение 12)



Зубчатое

колесо–

штифтом,

поводок

(Приложение 13)

- шпонкой

12

15 12 12 0,8  56

9.



6

7

6,5 6  0,5  52

10.



6

7

6,5 6  0,5  56

11.



8

9

10 8 0,5 60

12.



8

9

10 8 0,5 64

13.



10

12

10 10 0,6  56

14.



10

12

10 10 0,6  60

15.



12

15

12 12 0,8  52

16.



Зубчатое

колесо–

(Приложение 12)



Зубчатое колесо

– шпонкой,

поводок

(Приложение 13)

- штифтом

12

15

12 12 0,8  56
