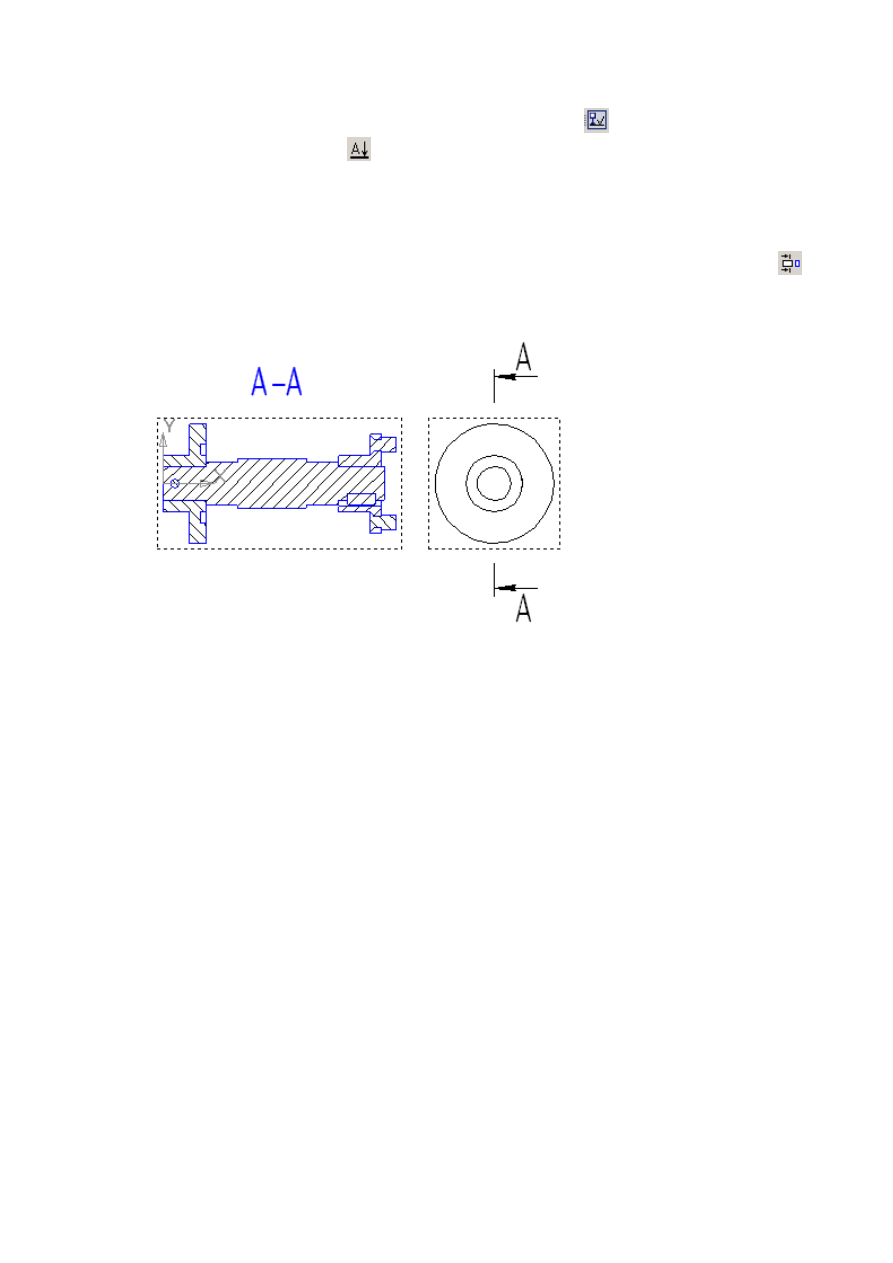

4.  В качестве главного изображения создадим разрез. Для чего, на

Инструментальной  панели  Обозначение

  выберите  команду

Линия  разреза

.  Создайте  линию  разреза,  используя

объектную  привязку  Выравнивание,  проходящую  по  оси
симметрии изображения.

5.  Для  построения  разреза,  на  Инструментальной  панели

Ассоциативные виды, выберите команду Разрез – Сечение

.

Укажите  щелчком  мыши  на  линию  разреза  (она  выделится
красным цветом) и задайте положение данному изображению.



Программа  разрезает  все  элементы,  попавшие  в  секущую  плоскость.
Теперь необходимо скорректировать полученное изображение.

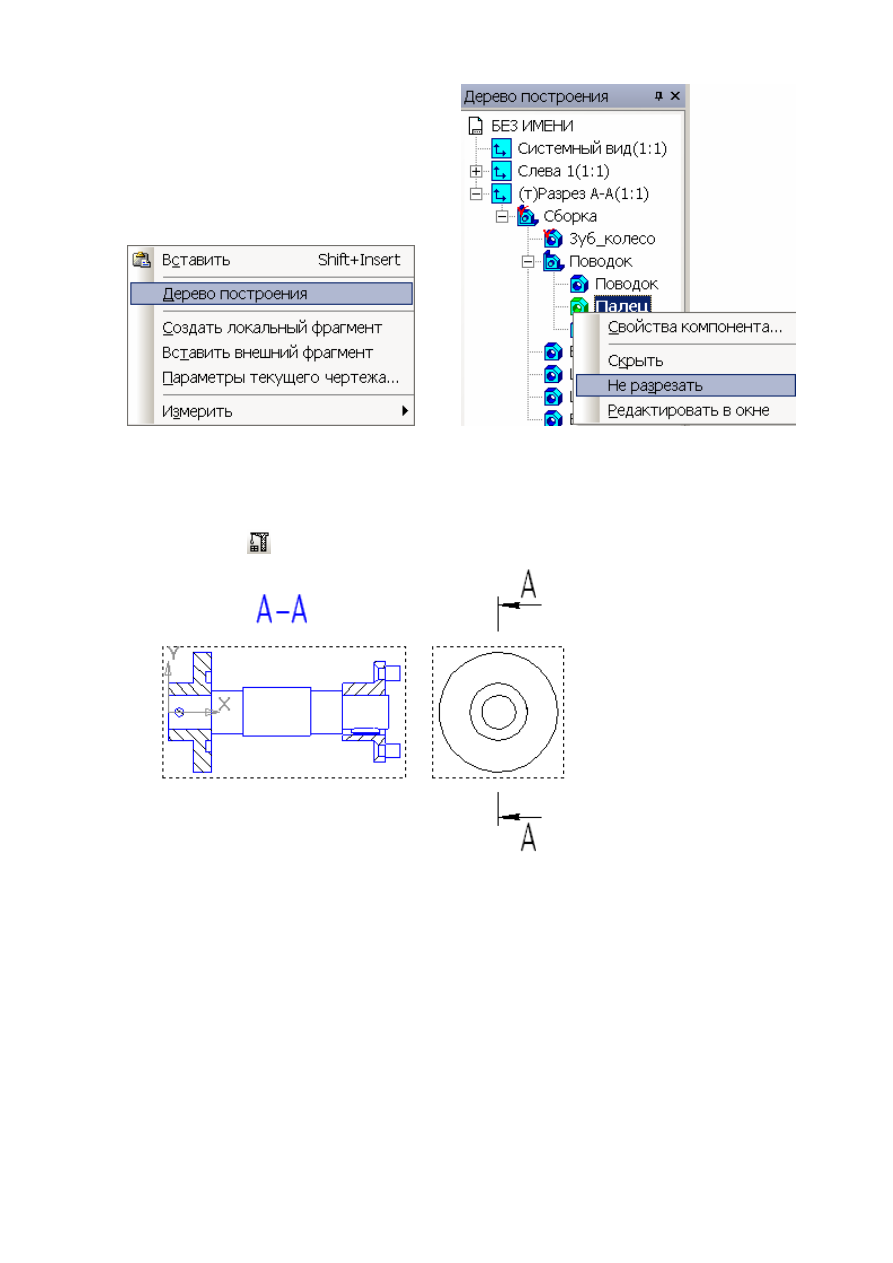

6.  Если  нет  отображения  Дерева  построения,  то  щелкните  правой

кнопкой  мыши  на  графической  области  экрана  и  выберите
команду  Дерево  построения.  Раскройте  содержимое  раздела
изображения  Разрез  А-А,  выберите  деталь,  которую  не  надо
разрезать, щелкните правой кнопкой мыши на имени этой детали
и из контекстного меню выберите команду Не разрезать.



86







В  результате  у  вас  должны  быть  не  разрезанными  Вал,  Шпонка,
Пальцы  поводка.  После  этого  перестройте  чертеж,  нажав  на  кнопку
Перестроить

.



Далее,  необходимо  показать  с  помощью  местного  разреза

крепление Поводка с валом посредством шпонки.

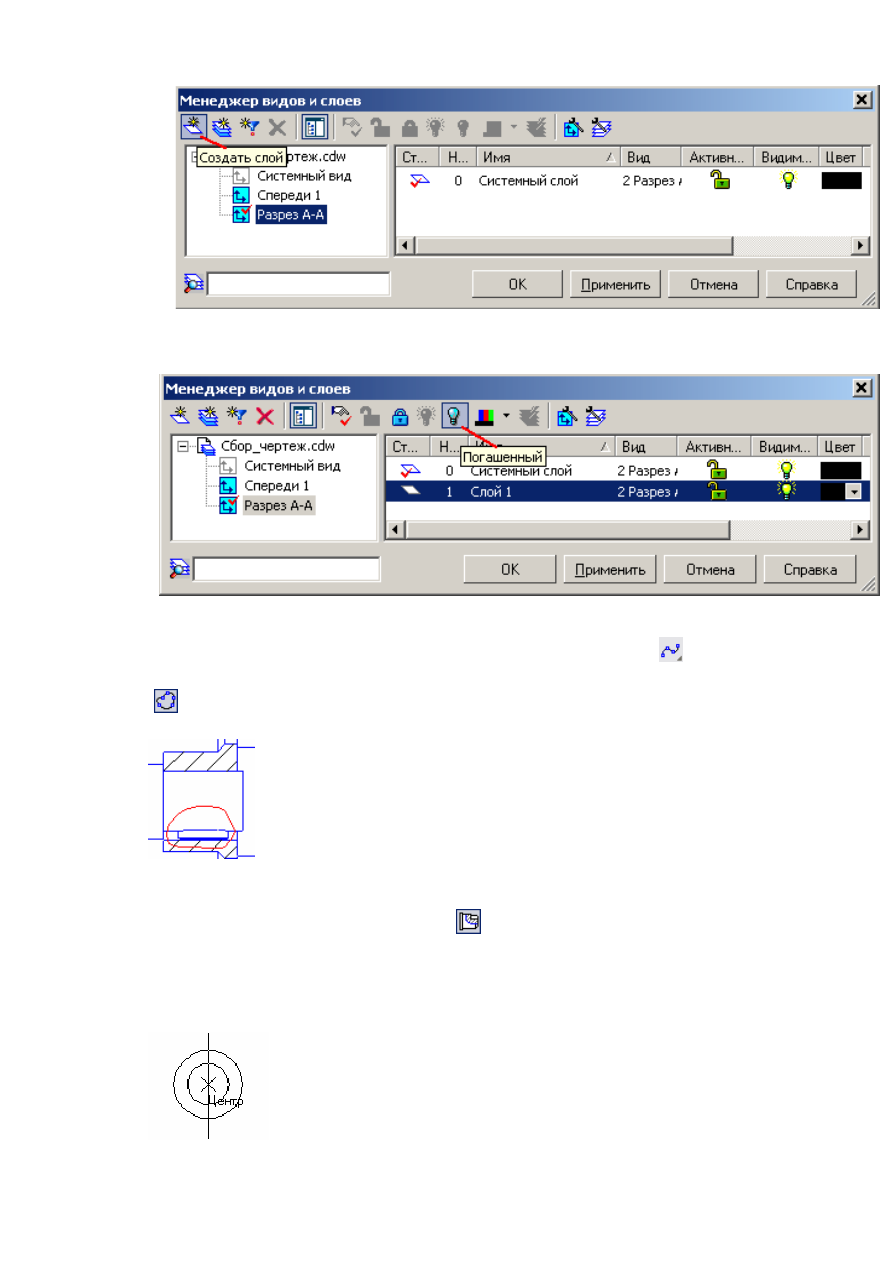

7.  Выберите  команду  Состояние  слоев  и  в  появившемся  окне

Менеджер  видов  и  слоев,  создайте  новый  слой,  щелкнув  на
соответствующей кнопке.



87



Выберите  состояние  видимости  данного  слоя – Погашенный,
щелкнув на соответствующей кнопке.



8.  Обведите  область  местного  разреза  замкнутой  кривой

(например,  используя  команду  Кривая  Безье

  и  в  конце

выполнения  команды  построения,  нажмите  кнопку  –  Замкнутая

). Вид обязательно должен быть текущим!



9.  Выберите  на  Инструментальной  панели  Ассоциативные  виды

команду  Местный  разрез

.  Сначала  укажите  замкнутую

кривую,  ограничивающую  разрез,  затем  задайте  положение
секущей  плоскости  на  виде  слева  на  оси  симметрии,  привязав
курсор к центру окружности (объектная привязка – Центр):





88

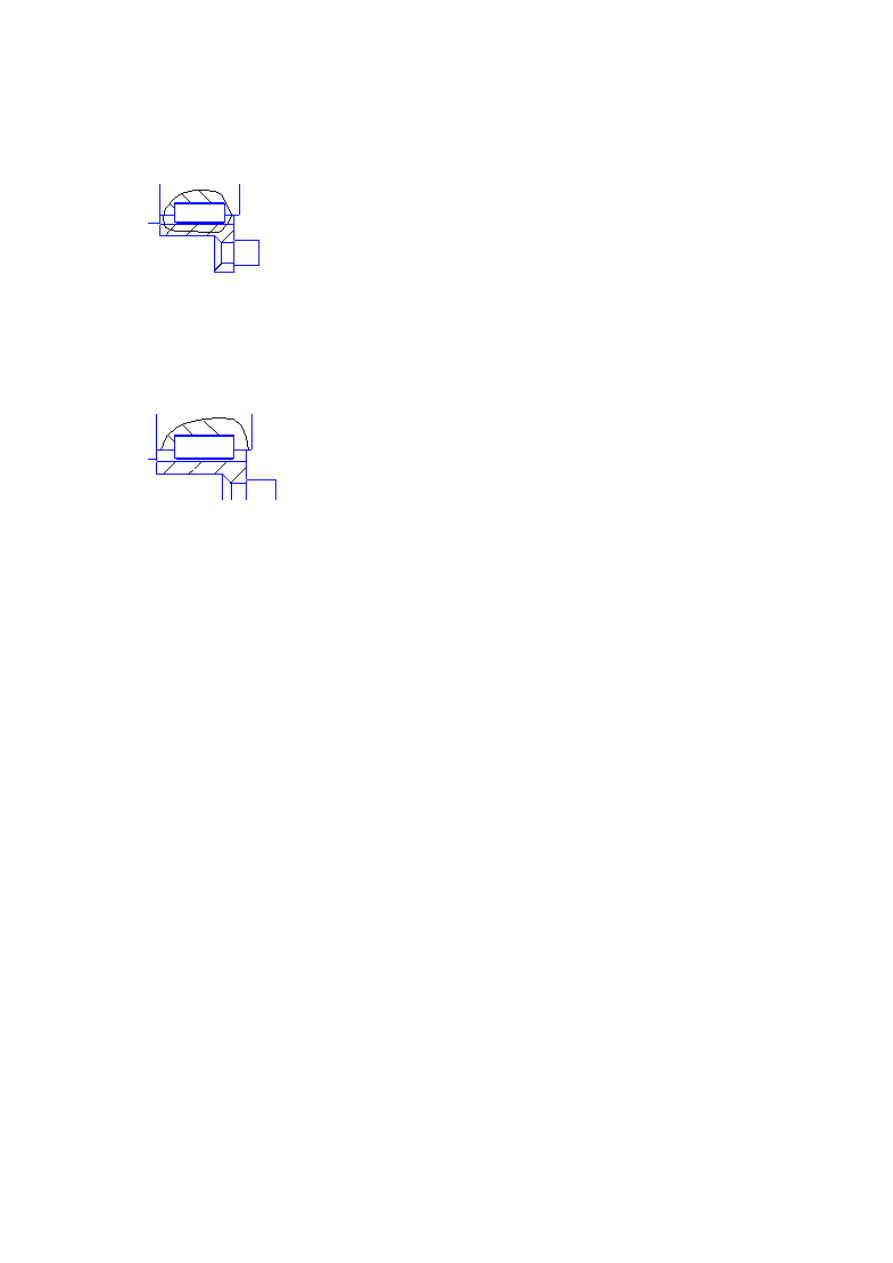

В  Дереве  построения  в  разделе  Местный  разрез  выберите

шпонку  и  по  правой  кнопке  в  контекстном  меню  команду – Не
разрезать. В результате получим следующее изображение:



Кривая,  ограничивающая  область  разреза  в  таком  виде  нам  не

нужна,  поэтому  выделите  ее  и  перенесите  на  Слой  1  (см.  п. 6).
«Правильную» линию обрыва создайте заново, воспользовавшись той
же командой – Кривая Безье (стиль линии – Тонкая).



10. Дорисуйте  необходимые  осевые  линии  и  линии  условного

изображения зубчатого венца цилиндрического колеса.

11. При  необходимости  измените  свойства  штриховки.  Для  чего

выделите штриховку вала, по правой кнопке в контекстном меню
выберите  команду  Изменить  стиль.  Настройте  параметры
нового стиля.
