Выполнение сборочных чертежей основе Компас-3D - часть 19



77

отобразится  буква  (Ф),  что  означает – фиксирована.  Все
остальные  детали  и  подсборки  будем  позиционировать
относительно Вала.

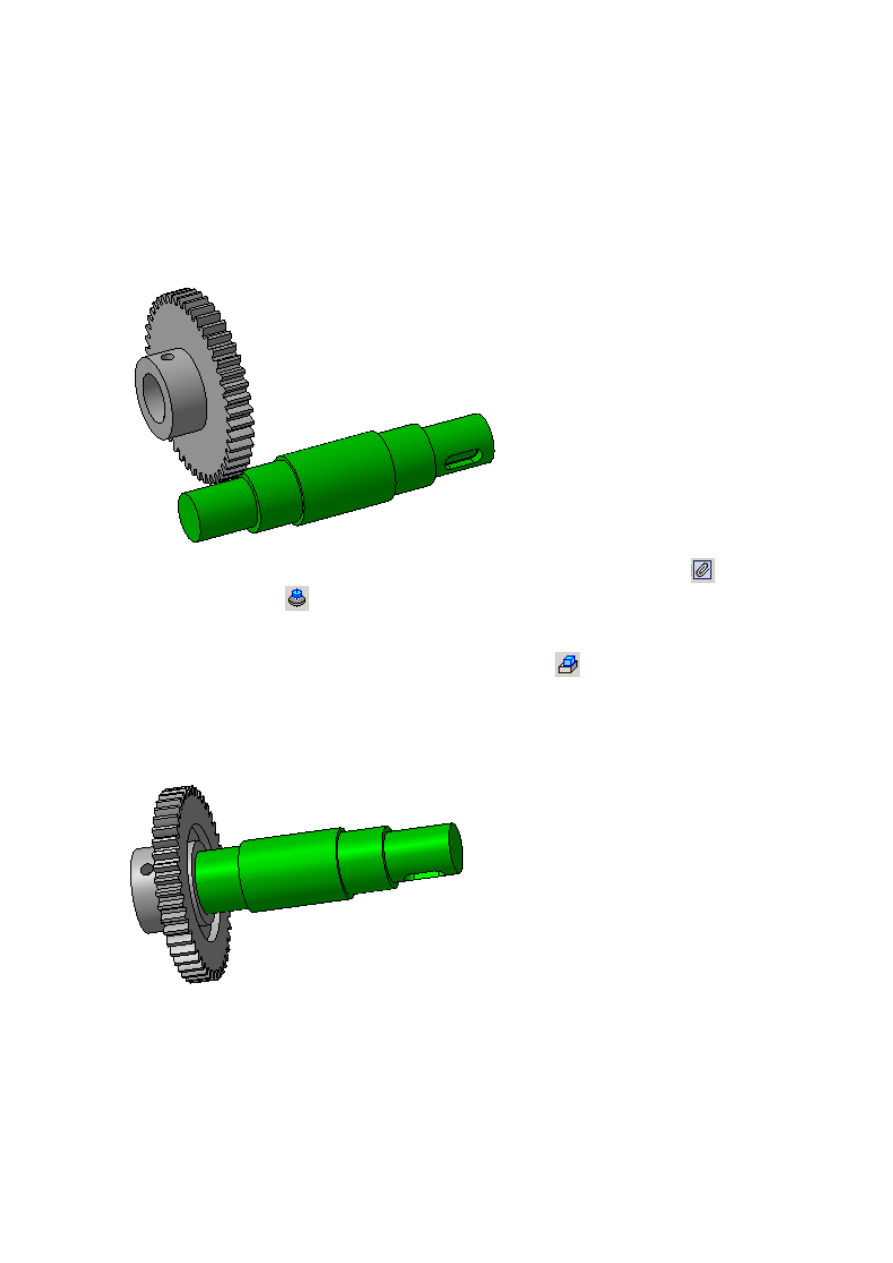

2.  Аналогичным  образом  добавьте  из  файла  Колесо  зубчатое,

расположив  его  произвольно,  в  стороне  от  Вала.  Сразу  же
переименуйте  для  удобства  в  дереве  построения  на  название
самой детали



3.  Выберите на Инструментальной панели Сопряжения

, команду

Соосность

.  Укажите  на  поверхность  вращения  ступицы

колеса и вала.

4.  Далее  выберите  команду  Совпадение

,  укажите  на  торцевую

поверхность зубчатого колеса и торцевую поверхность ступеньки
вала.







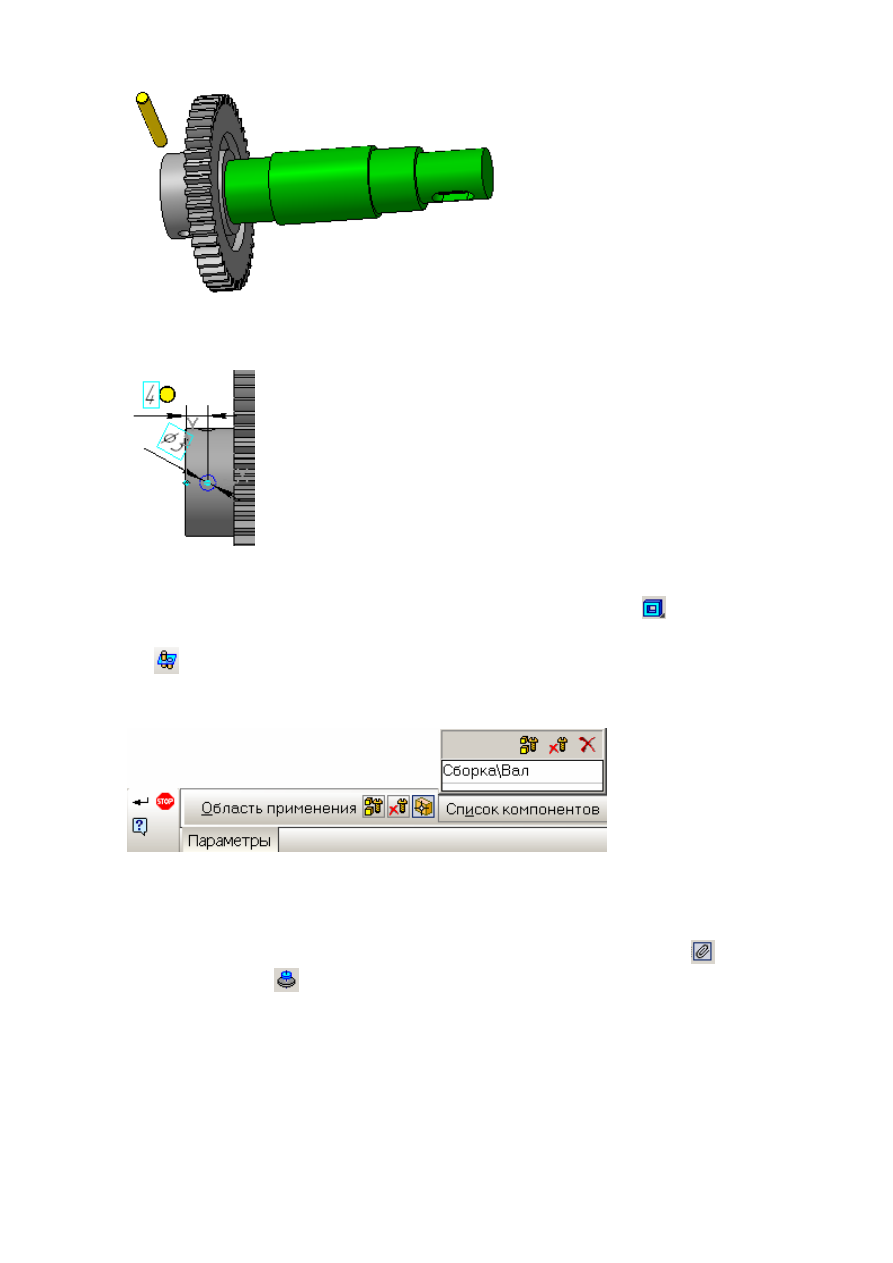

5.  Добавьте из файла Штифт.





78



6.  Необходимо вырезать на валу отверстие под штифт. Для чего, на

плоскости XY постройте эскиз:





7.  Выберите  команду  Вырезать  выдавливанием

,  опции  В  два

направления, Через все. Нажмите кнопку Область применения

и выберите компонент (в дереве построения) – Вал.







8.  В результате отверстие будет вырезано только на валу.

9.  Выберите на Инструментальной панели Сопряжения

, команду

Соосность

. Укажите на поверхность вращения отверстия под

штифт  в  ступице  колеса  и  на  валу.  В  результате  колесо
повернется на валу, и отверстия под штифт будут сосны. Теперь
необходимо  установить  штифт,  для  этого  сначала  надо
назначить соосность поверхностей штифта и отверстия под него.





79





10. Для задания положения вдоль оси вращения, выберите команду

На расстоянии

, выделите в дереве построения Плоскость XY

и  торцевую  плоскость  штифта,  установите  расстояние 10 мм.
Создайте сопряжение.



11. В результате штифт займет нужное положение (для наглядности

показан вырез четверти колеса).



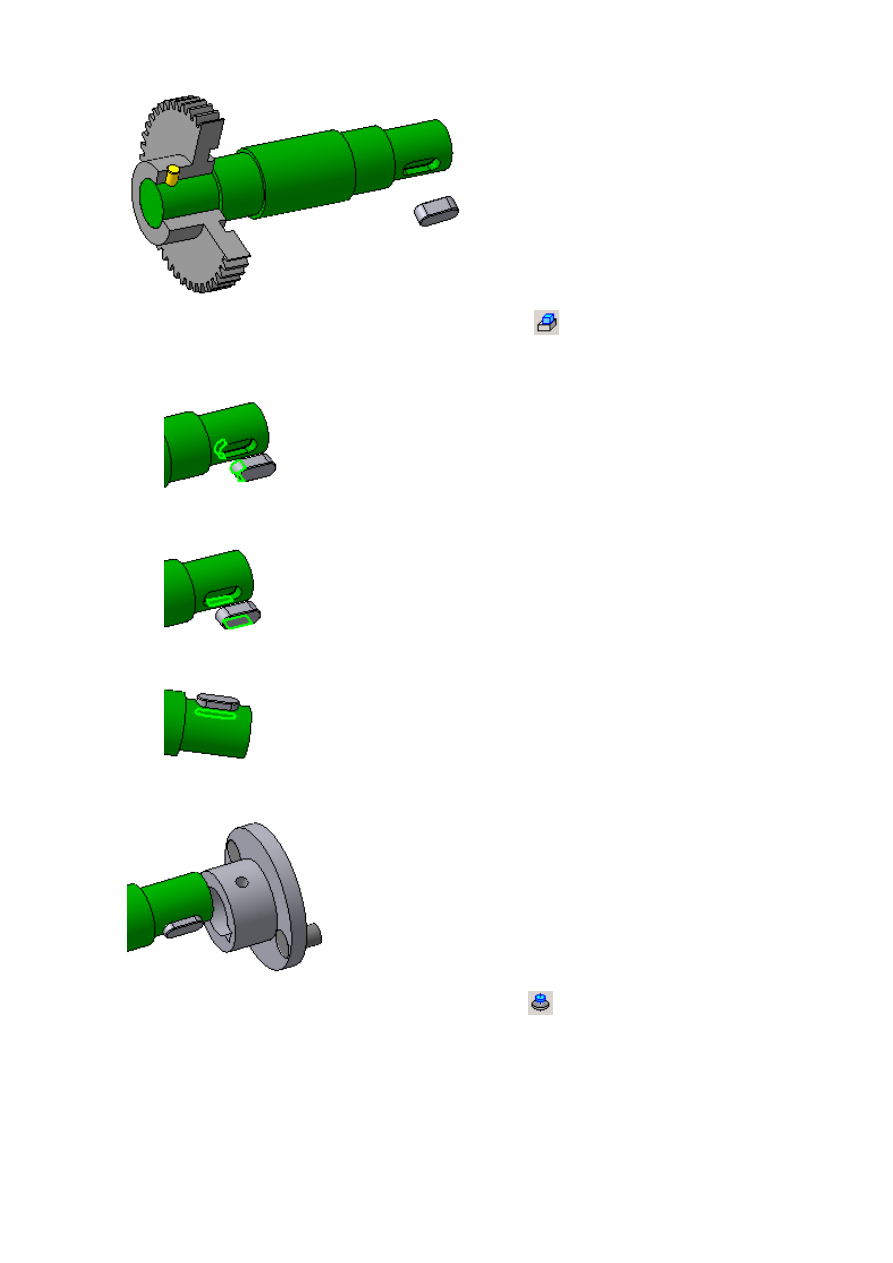

12. Добавьте из файла Шпонку.



80



13. Установите сопряжения Совпадение

:

•  Цилиндрических поверхностей шпонки и паза;



•  Боковых плоскостей шпонки и паза;



•  Торцевой плоскости шпонки и плоскости «дна» паза.



14. Добавьте из файла модель сборочной единицы Поводок.



15. Установите  сопряжения  Соосность

  посадочной  поверхности

вала и цилиндрической поверхности поводка.
