4.3.7. Моделирование установочного винта

1.  В  меню  Файл  выберите  команду  Создать – Фрагмент,  или

воспользуйтесь ранее открытым.

2.  Откройте  Конструкторскую  библиотеку,  раздел  Винты,

подраздел  Винты  установочные,  выберите  Винт  ГОСТ 50383-
92. Задайте необходимые параметры, вставьте изображение.

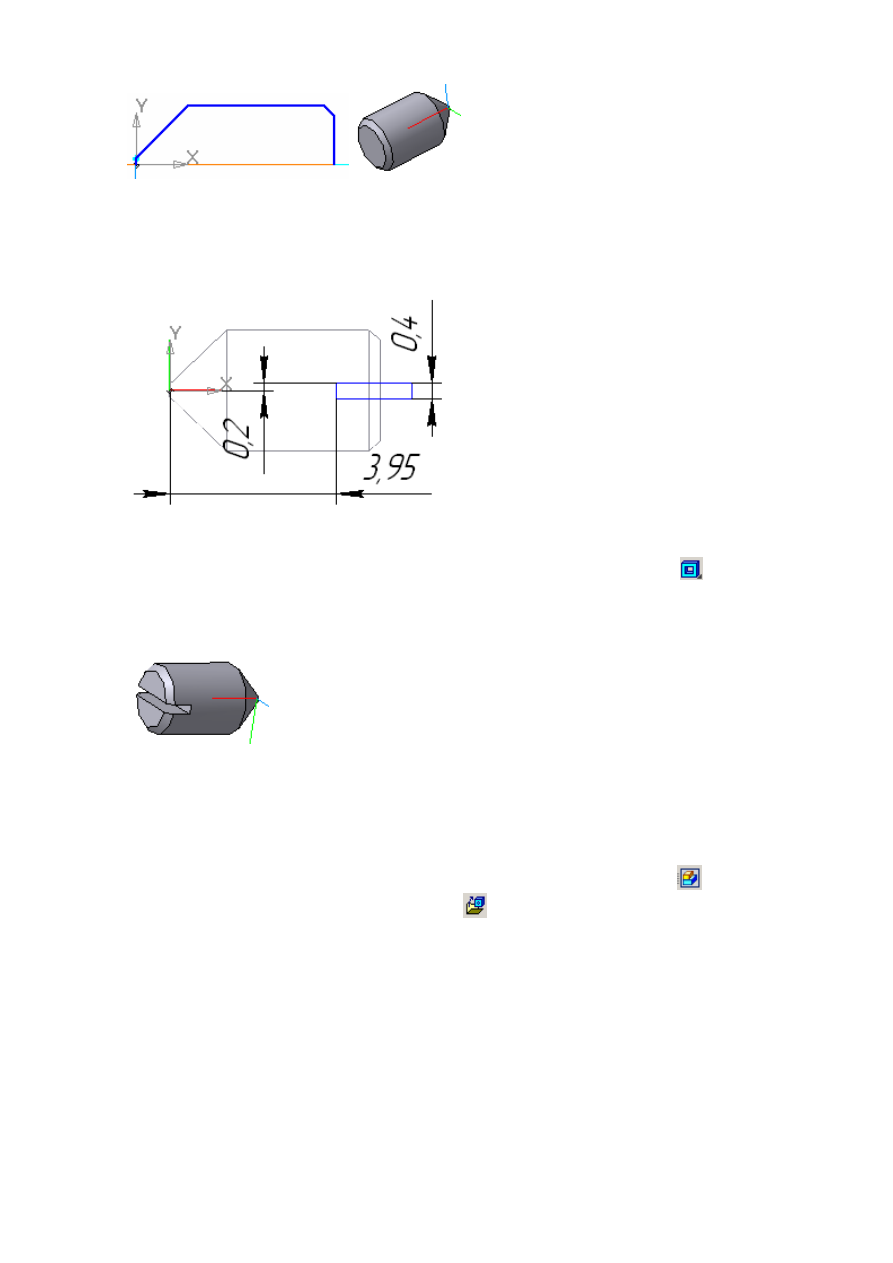

3.  Разрушьте  и  отредактируйте  изображение.  Цель  все  та  же,

создать  заготовку  для  эскиза 3D модели.  Изображение  шлица
надо удалить.

4.  Скопируйте  изображение.  В  меню  Файл  выберите  команду

Создать – Деталь. Выберите плоскость XY для создания эскиза,
вставьте из буфера обмена (команда Вставить) изображение.

5.  Выберите  команду  Операция  вращения

,  создайте  тело

вращения.





74





6.  Моделирование  шлица - выберите  для  создания  эскиза

Плоскость XY. Создайте эскиз:





7.  Выберите  команду  Вырезать  выдавливанием

.  Задайте

параметры  выреза – два  направления,  Через  все.  Сохраните
файл.



4.3.8. Моделирование сборки

4.3.8.1. Создание сборки поводка

1.  В  меню  Файл  выберите  команду  Создать – Сборку.  На

инструментальной панели Редактирование сборки

, выберите

команду  Добавить  из  файла

  и  в  диалоговом  окне  выберите

файл  Поводок.  Вставьте  Поводок,  поместив  курсор  в  начало
координат.  В  дереве  построения  появится  название – Деталь,
переименуйте  его  для  удобства  дальнейшей  работы  в  Поводок.
Рядом с надписью в скобках отобразится буква (Ф), что означает
– фиксирована.

2.  Аналогичным  образом  добавьте  из  файла  деталь  Палец,

расположив  его  произвольно,  в  стороне  от  Поводка.  Сразу  же
переименуйте  в  дереве  построения  Деталь  на  название  самой
модели, например, Палец.



75



3.  Наложим  сопряжения  на  соединяемые  детали.  Выберите  на

Инструментальной  панели  Сопряжения

,  команду  Соосность

.  Укажите  на  поверхность  вращения  Пальца  и  отверстия  в

Поводке.



4.  Далее  выберите  команду  Совпадение

,  укажите  на  торцевую

поверхность  фланцевой  части  Поводка  и  торцевую  поверхность
заклепочной  части  Пальца,  после  чего  Палец  займет  нужное
положение.

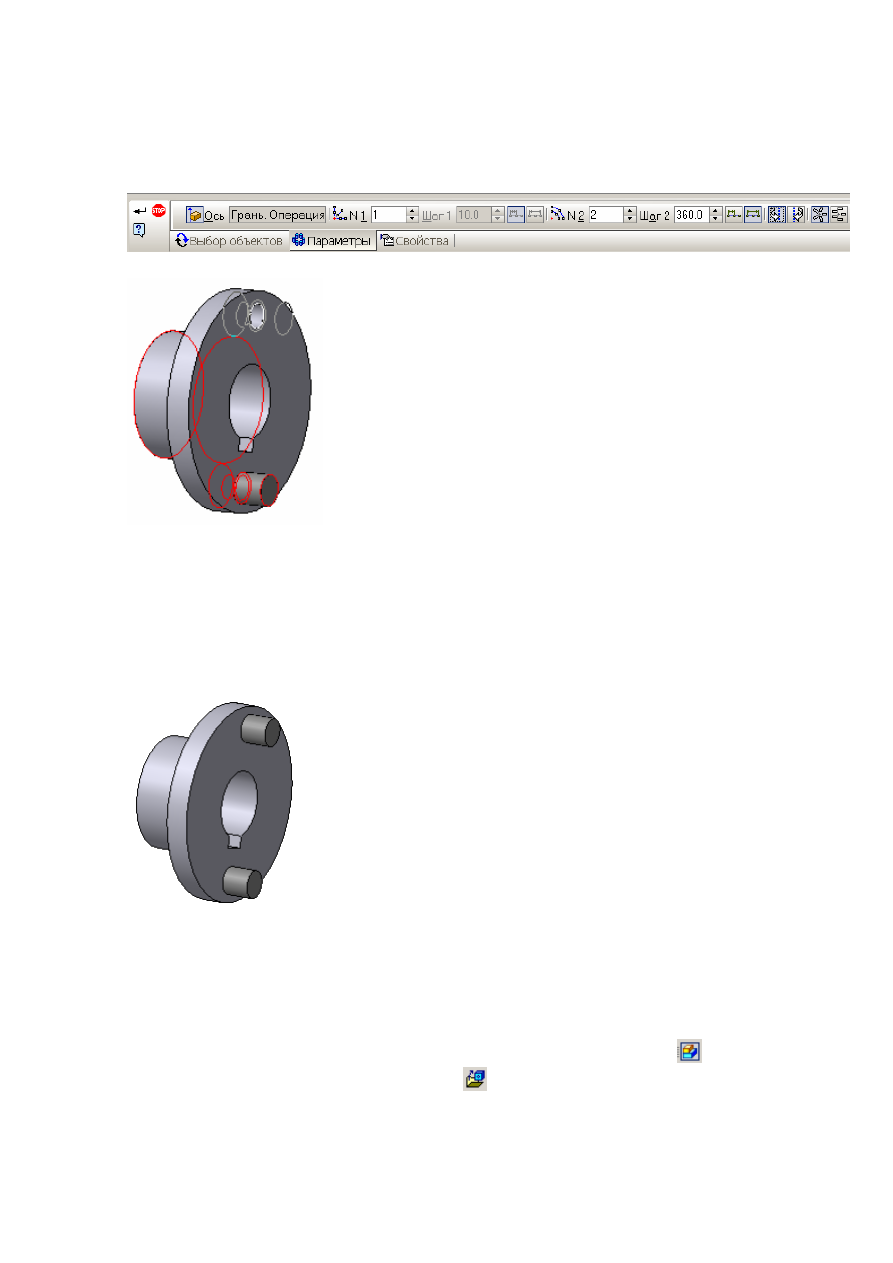

5.  Для  создания  и  вставки  второго  пальца  выберите  команду

Массив  по  концентрической  сетке

,  в  дереве  построения

выделите  Палец.  На  панели  свойств  в  качестве  оси  операции



76

выберите

любую

цилиндрическую

поверхность,

задайте

количество элементов массива – 2.









6.  В  результате  получим  модель  сборочной  единицы  Поводок.

Сохраните файл.







4.3.8.2. Создание сборки. Наложение сопряжений

1.  В  меню  Файл  выберите  команду  Создать – Сборку.  На

инструментальной панели Редактирование сборки

, выберите

команду  Добавить  из  файла

  и  в  диалоговом  окне  выберите

файл  Вал.  Поместите  курсор  в  начало  координат.  В  дереве
построения  появится  название – Деталь,  переименуйте,  для
удобства дальнейшей работы, в Вал. Рядом с надписью в скобках
