Выполнение сборочных чертежей основе Компас-3D - часть 16







65

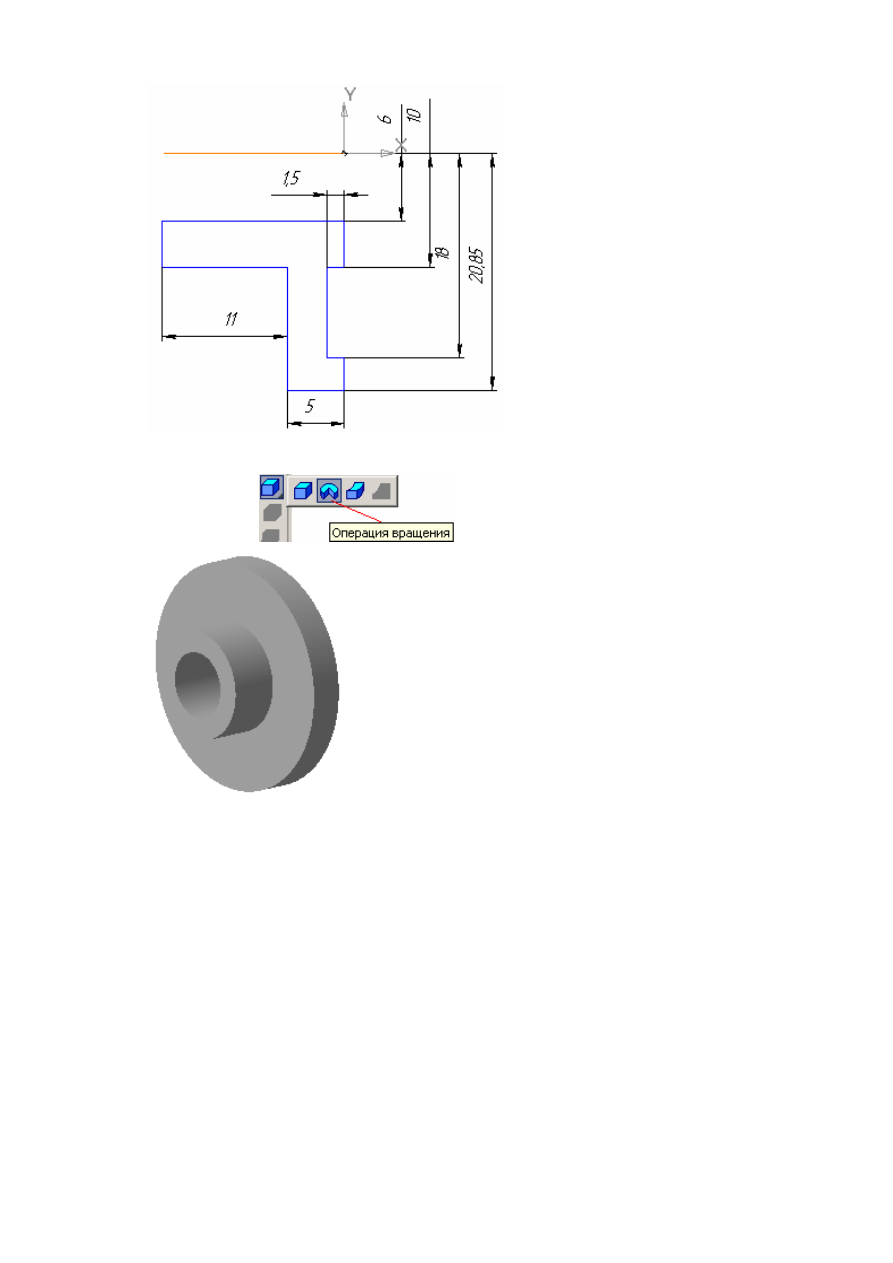

2.  Для  создания  тела  вращения,  выберите  команду  Операция

вращения

 и создайте объект.

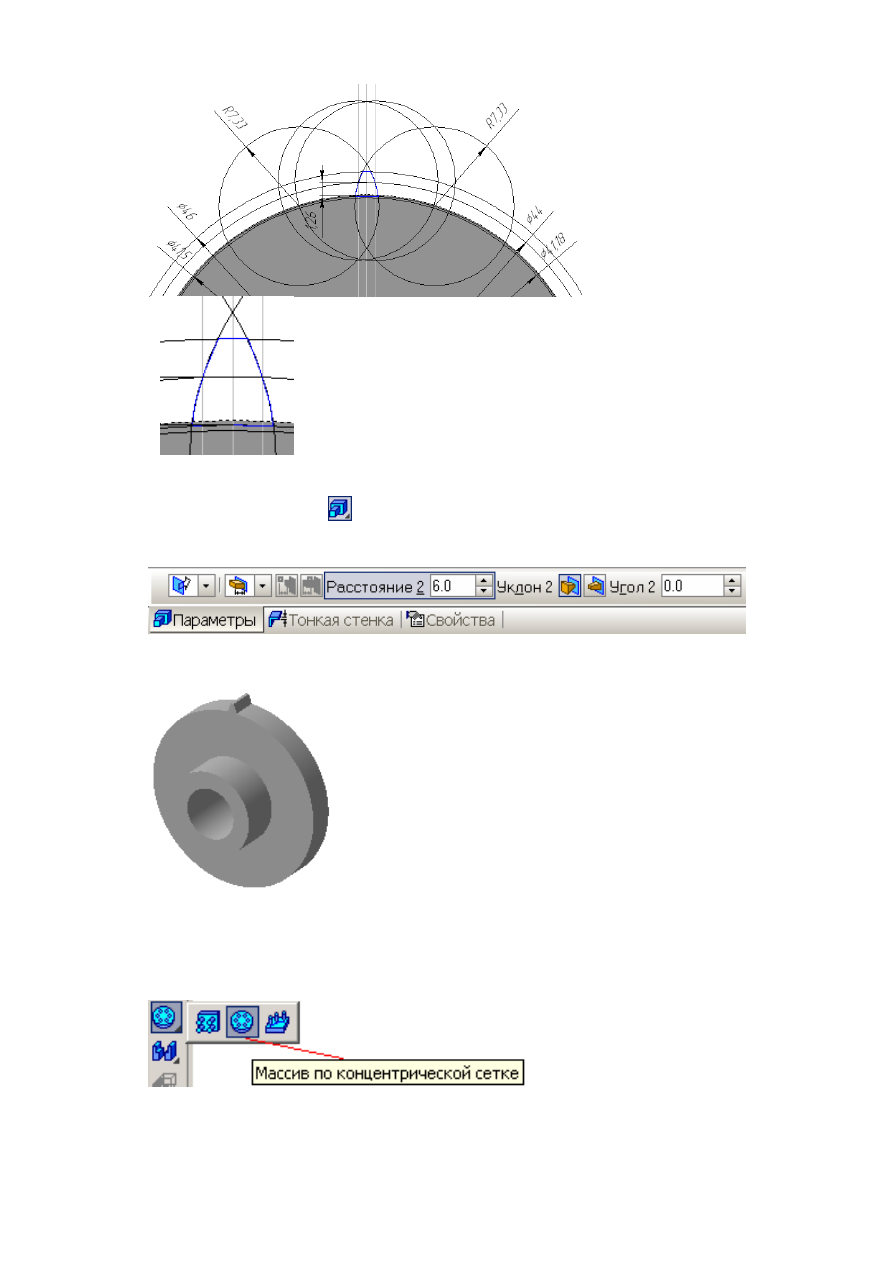

4.3.3.2. Упрощенное построение изображения зуба.
Моделирование зуба

1.  Выберите  торцевую  плоскость  и  постройте  на  ней  следующий

эскиз

согласно

схеме

упрощенного

построения

зуба,

приведенного  выше  (Z=44, m=1, d

a

=46).  Линии  построения

создавайте  стилем  линии – Вспомогательная,  а  контур  зуба –
Основная



66







2.  Выйдите

из

эскиза,

выберите

команду

Приклеить

выдавливанием

, установите величину выдавливания, равную

ширине зубчатого венца.



В результате получим модель зуба



3.  Выделите  зуб  в  дереве  построения,  если  выделение  снято,

выберите  команду  построения  Массива  по  концентрической
сетке

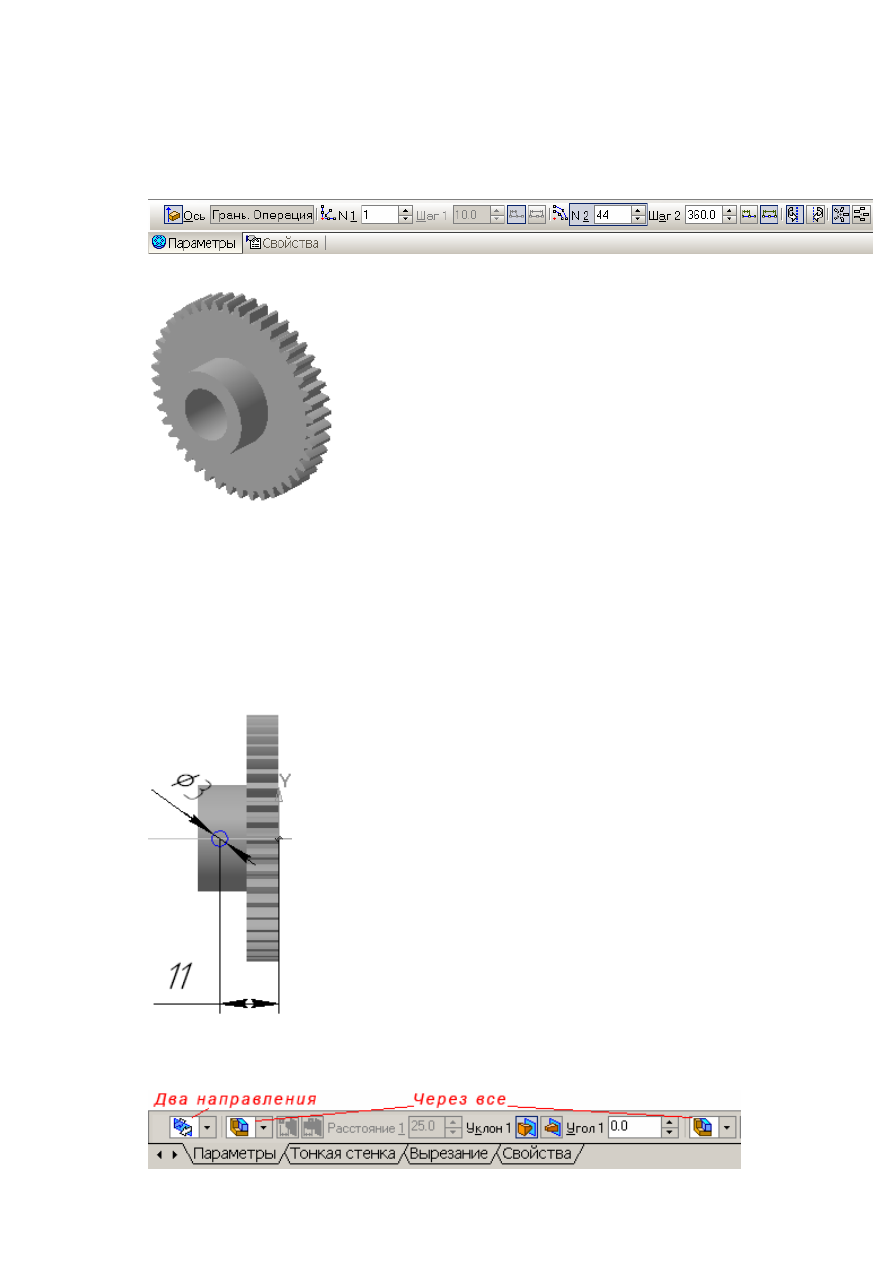

4.  На панели свойств щелкните левой кнопкой мыши на кнопке Ось

и  укажите,  также  щелчком  мыши,  цилиндрическую  поверхность



67

зубчатого  венца  или  ступицы,  в  результате  программа  выберет
ось  массива,  совпадающей  с  осью  тела  вращения.  Задайте
количество элементов массива (в нашем примере – 44). Создайте
объект.





4.3.3.3. Моделирование штифтового отверстия

1.  Выберите  Фронтальную  плоскость  для  построения  эскиза,

постройте  эскиз  в  виде  окружности,  центр  которой  находится  на
оси  Х  (используя  привязку  –  Выравнивание).  Проставьте
необходимые  размеры.  После  этого  выйдите  из  режима
редактирования эскиза.



2.  Выберите команду Вырезать выдавливанием и вырежьте в двух

направлениях с параметром «Через все». Сохраните файл.





68

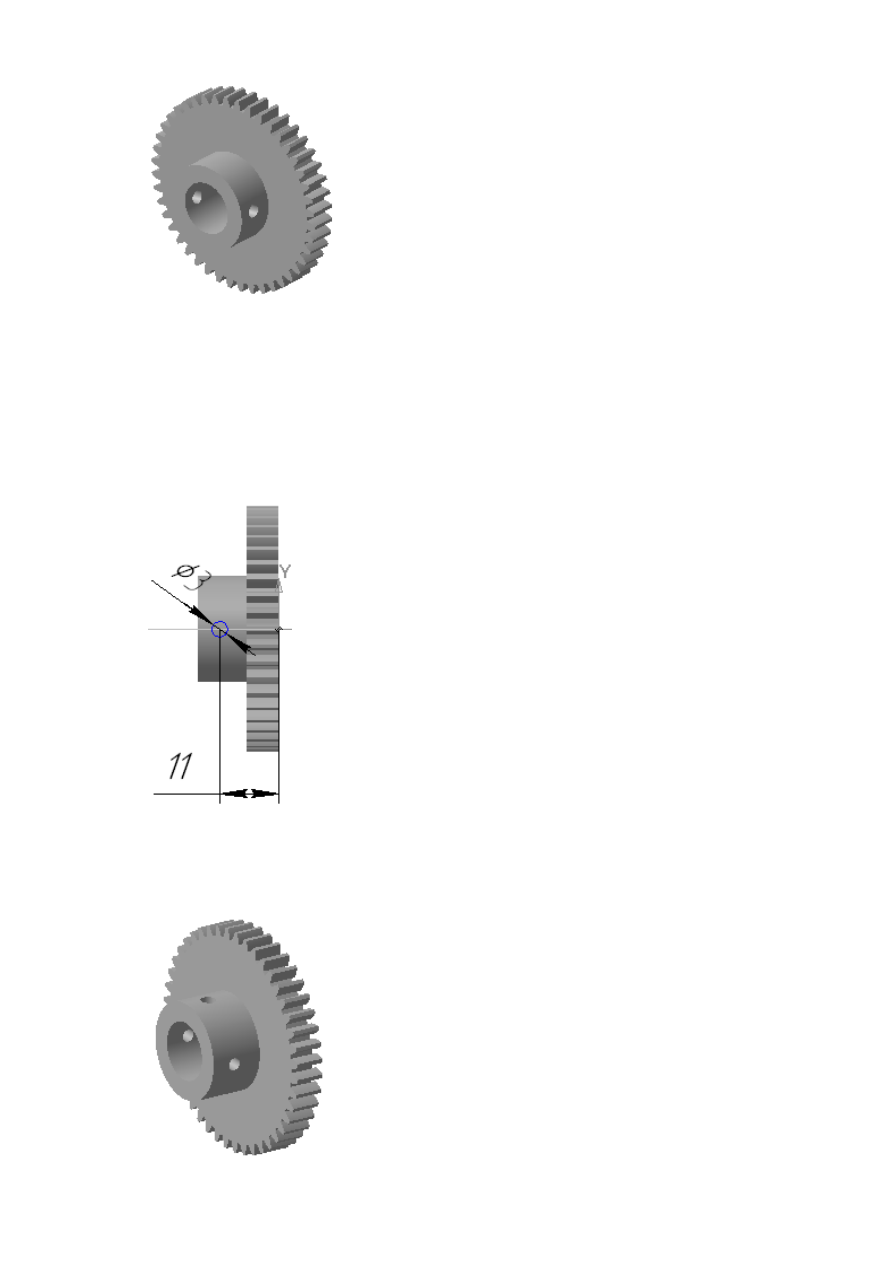

4.3.3.4. Моделирование отверстия под установочный винт

1.  Выберите  Горизонтальную  плоскость  для  построения  эскиза,

постройте  эскиз  в  виде  окружности,  центр  которой  находится  на
оси  Х  (используя  привязку  –  Выравнивание).  Проставьте
необходимые  размеры.  После  этого  выйдите  из  режима
редактирования эскиза.



2.  Выберите  команду  Вырезать  выдавливанием  и  вырежьте  в

обратном  направлении  с  параметром  «Через  все».  Сохраните
файл.
