61

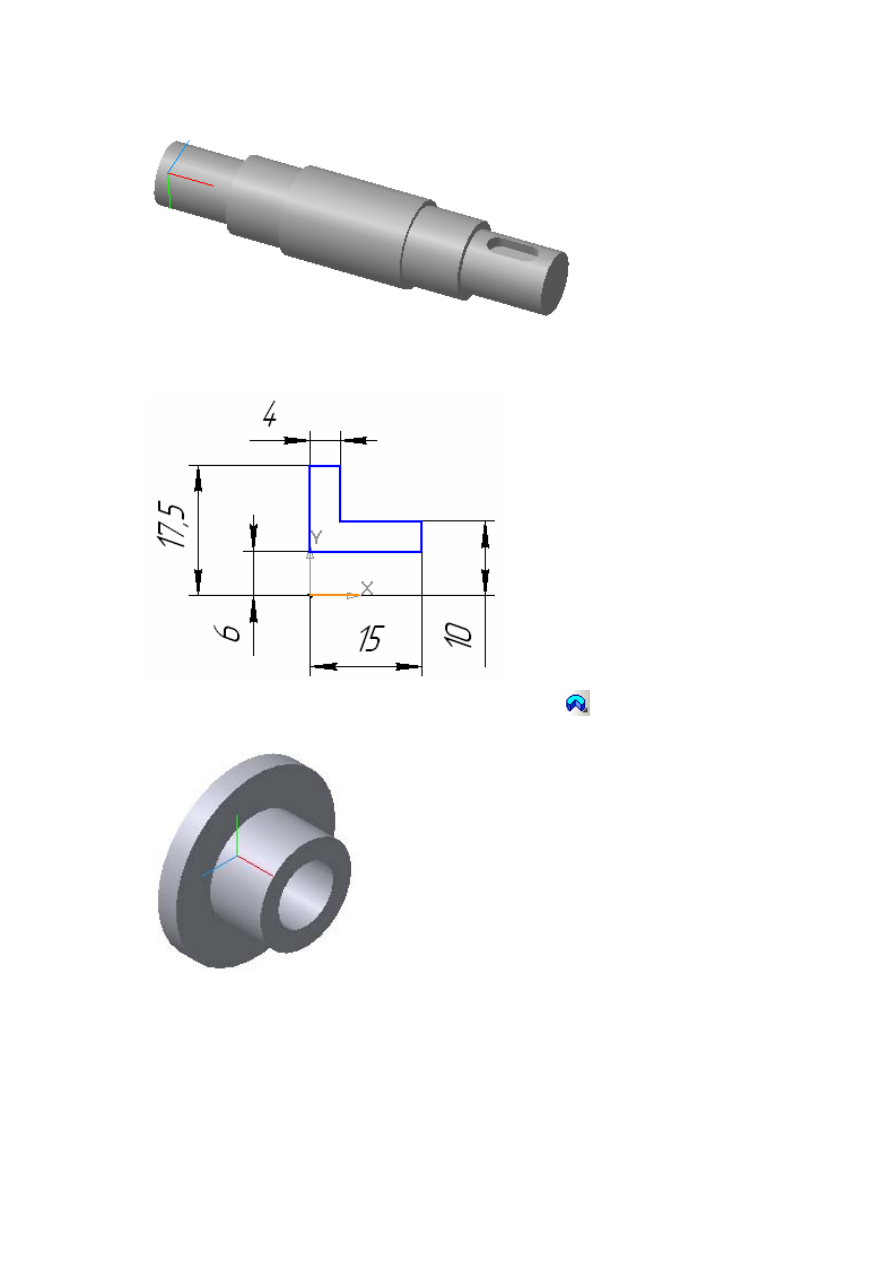

В итоге будет смоделирован паз.



4.3.2. Моделирование поводка

1.  Создайте эскиз на фронтальной плоскости ZX.



2.  Используя команду Операция вращения

, поверните эскиз

вокруг оси.

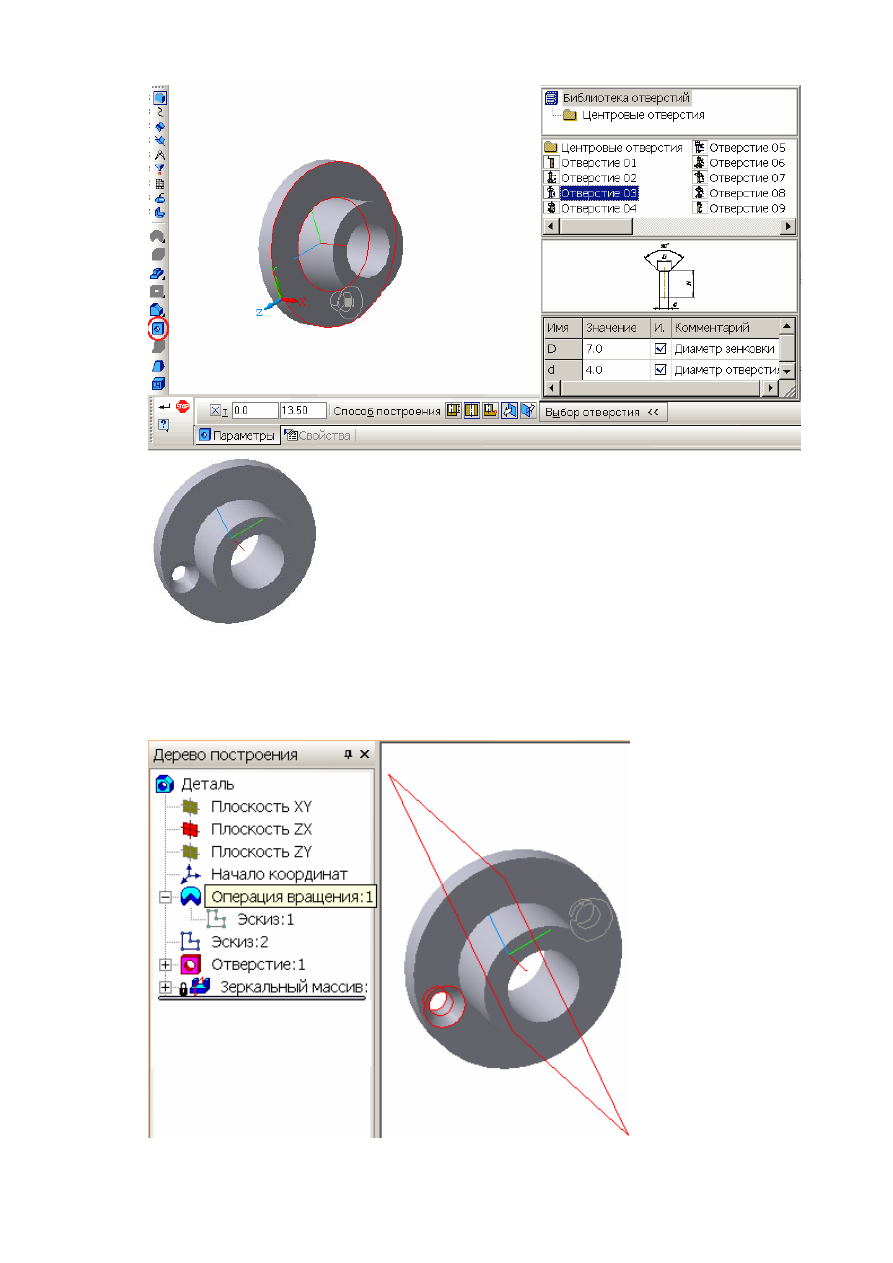

3.  Для  создания  отверстий  на  фланцевой  части  выберите  команду

Отверстия,  укажите  поверхность,  на  которой  будете  выполнять
отверстия,  выберите  тип  отверстия,  задайте  геометрические
параметры, способ построения Через все, координаты положения
центра отверстия, создайте объект.



62





4.  Для  построения  симметричного  данному  отверстие,  вызовите

команду  Зеркальный  массив,  укажите  плоскость  зеркального
отображения  ZX,  выберите  в  дереве  построения  элемент
отображения – отверстие, создайте объект.





63

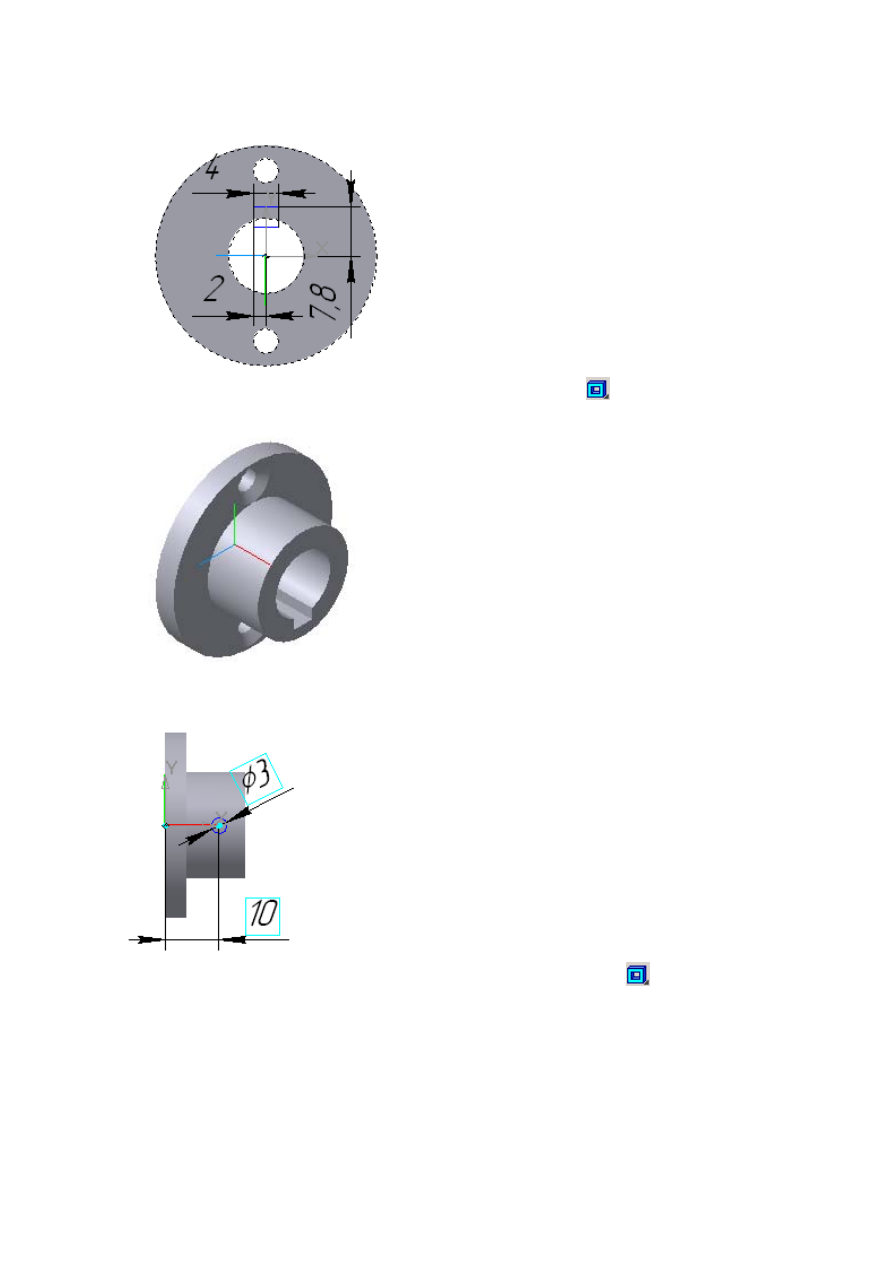

5.  Выберите торцевую плоскость поводка, создайте эскиз согласно

рисунку, задайте размеры.



6.  Выйдя из эскиза, вырежьте выдавливанием   с опцией – Через

все. Получим модель шпоночного паза.



7.  Для создания отверстия под установочный винт, выберите для

построения эскиза Плоскость XY. Постройте эскиз:



8.  Выберите команду Вырезать выдавливанием  . Задайте

параметры выреза – В прямом направлении, Через все.
Сохраните файл.



64

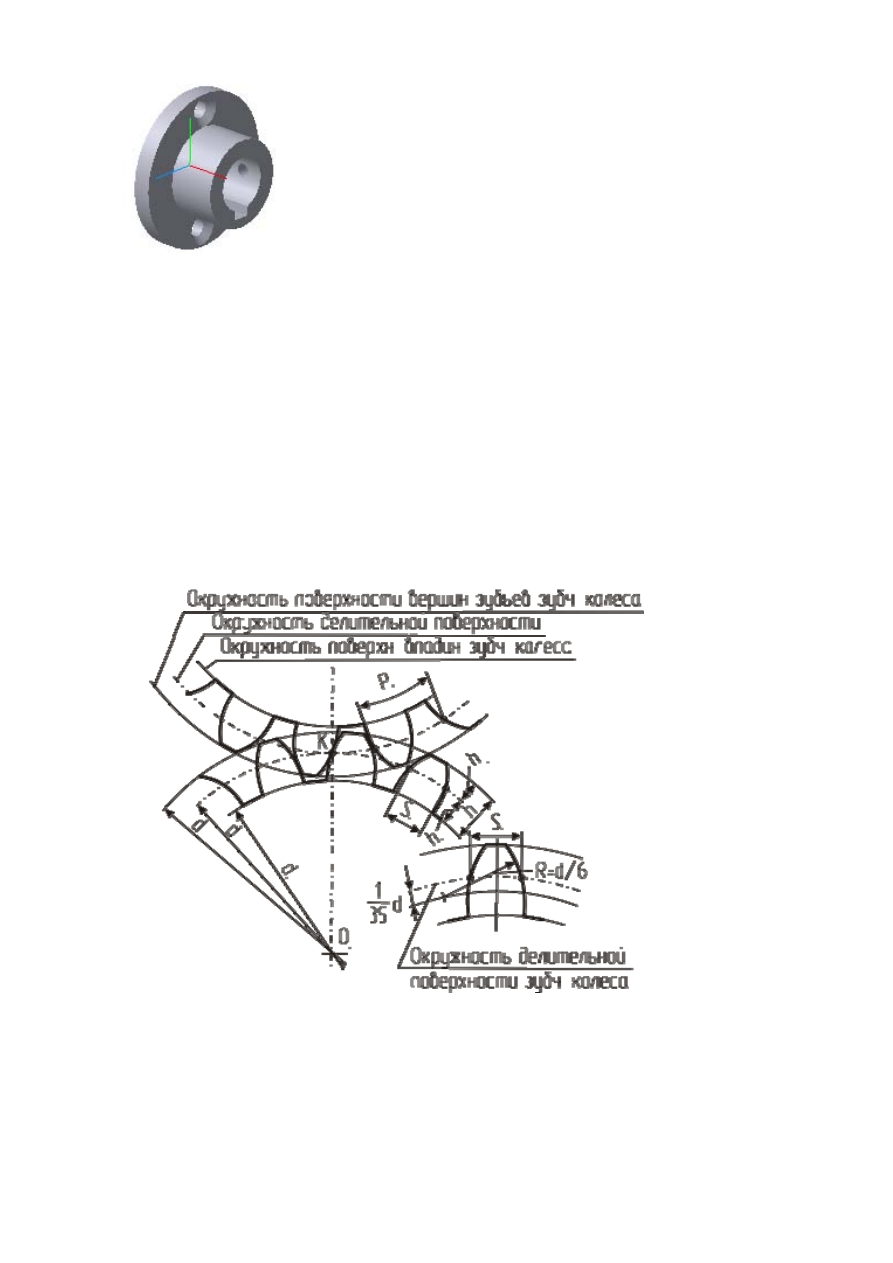

4.3.3. Моделирование цилиндрического зубчатого колеса

4.3.3.1. Создание заготовки колеса

1.  В справочной литературе (Федоренко В.А., Шошин А.И.

«Справочник по машиностроительному черчению») есть описание
упрощенного построения зуба зубчатого колеса.

d

a

=m

ст

(Z+2) – диаметр окружности вершин зубьев;

d= m

ст

 Z – делительный диаметр;

d

f

= m

ст

 (Z – 2.5) – диаметр окружности впадин;

S

t

=0.5m

ст

π

 – ширина зуба.



Воспользуемся  предложенным  методом  построения  чуть  позже.
Для начала создадим заготовку зубчатого колеса.

1.  Выберите  фронтальную  плоскость  XY  для  построения  эскиза.

Постройте эскиз согласно рисунку:
