53

Из  таблицы  стандарта  (ГОСТ23360-78) (Приложение 10) выбираем
размеры сечения шпонки b и h. Длину шпонки выбираем из условия:
L= (0.7…0.8) l

сопр

,

где l

сопр

 – длина соприкосновения соединяемых деталей.

Форма  и  номинальные  размеры  паза  на  валу  такие  же,  как  форма  и
размеры шпонки. Глубина паза (параметр t

1

) определяется из таблицы

стандарта  (приложение 10). Глубина  паза  в  ступице  (параметр  t

2

)

определяется из той же таблицы, а номинальный размер поперечного
сечения равен номинальному размеру сечения шпонки (b

×

h).

Суммарная  глубина  пазов  при  соединении  всегда  больше,  чем

высота шпонки:
t

1

+t

2

>h

Гарантированный зазор:

S = (t

1

+t

2

)-h

позволяет  без  лишних  усилий  осуществить  шпоночное

соединение.
Пример

Пусть

d

в

=18,

где  d

в

 – диаметр  вала  в  месте  соединения.  Из  таблицы  выбираем

размеры сечения шпонки:
h=6
b=6

Пусть

l

сопр

=20,

тогда из формулы

L=(0.7…0.8)l

сопр

,

получим:

14 ≤ L ≤ 16
Обратимся  к  стандартному  ряду  длин  шпонок  (приложение 10). Обе
эти  величины  имеются  в  ряде  длин.  Выбираем  L=16.  Определим
размеры шпоночных пазов из той же таблицы:
На валу – t

1

=3.5

В ступице – t

2

=2.8



54

Условное  обозначение  шпонки,  указываемое  в  спецификации,

составляется следующим образом:





4.2. Соединение штифтом



Такие  соединения  образуются  при  помощи  стандартных  крепежных
изделий – штифтов,  имеющих  цилиндрическую  либо  коническую
боковую  поверхность.  Изображения  цилиндрических  и  конических
штифтов приведены на рис. 4.2. Различные типы штифтов отличаются
формой  торцевых  поверхностей,  а  также  классом  точности.  Класс
точности  определяет  «плотность»  и,  следовательно,  механическую
прочность соединения.





Рис. 4.2 а – штифт цилиндрический; б – штифт конический.



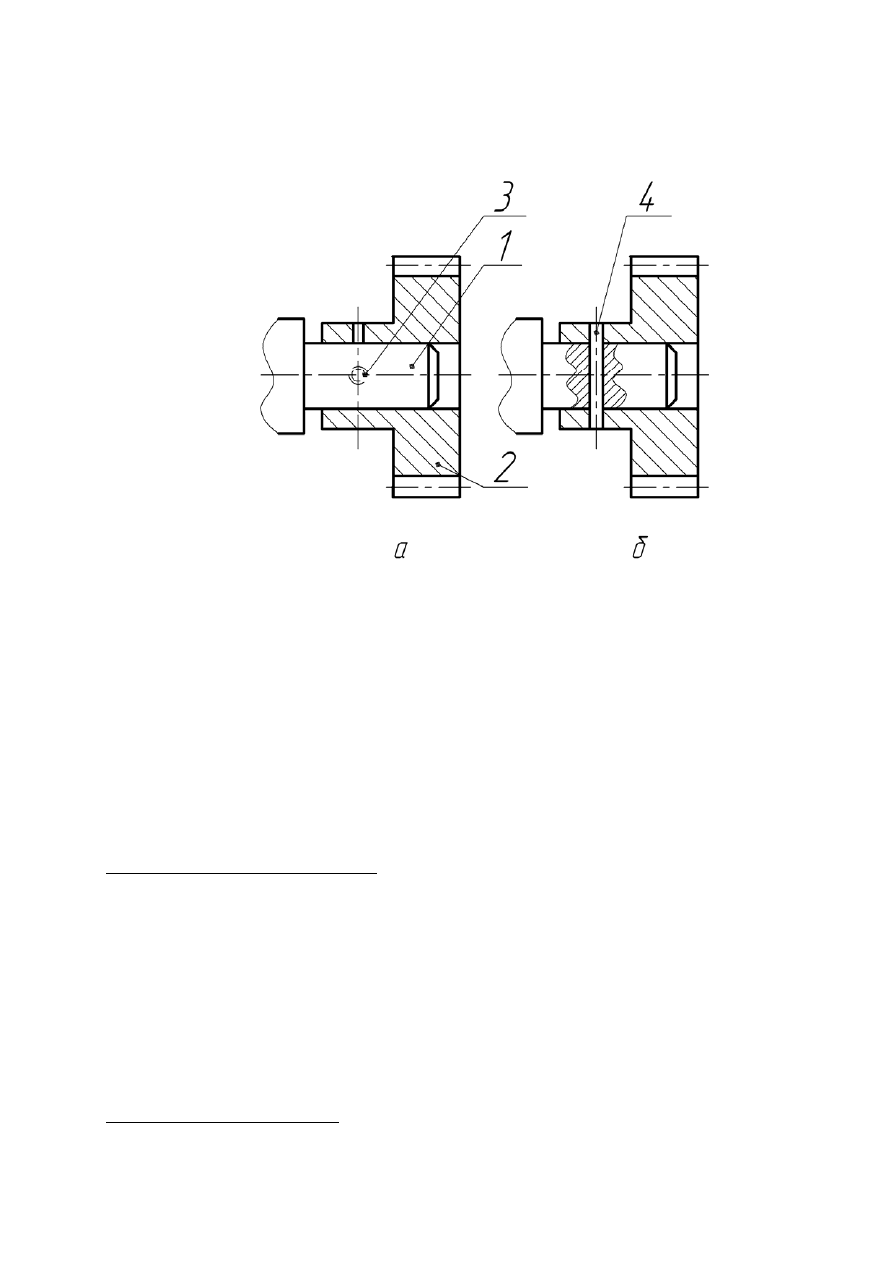

Штифтовое  соединение  выполняется  следующим  образом

(рис.4.3):  на  вал (1) надвигается  сопрягаемая  деталь (2) и  временно
фиксируется на валу винтом (3), затем в ступице сопрягаемой детали
и в валу просверливается сквозное отверстие, номинальный диаметр
которого  равен  номинальному  диаметру  штифта.  После  этого  в
отверстие  запрессовывается  штифт (4). Такое  соединение  позволяет
добиться  того,  чтобы  присоединяемая  деталь  не  смещалась
относительно  вала,  как  в  радиальном,  так  и  в  аксиальном
направлении.
Часто  при  изготовлении  сопрягаемой  детали  в  ее  ступице
просверливается направляющее отверстие для сверла диаметром d'

ш



Шпонка 6

× 6 ×16 ГОСТ23360-78

ширина

наименование

высота

длина

обозначение стандарта

а

б



55

(см.  приложение 11), что  существенно  облегчает  сверление
штифтового отверстия при сборке.





Рис. 4.3. Последовательность сборки штифтового соединения


Порядок выполнения чертежа штифтового соединения

Соединение цилиндрическим штифтом

Место соединения вала и сопрягаемой детали штифтом указано

в  задании.  Для  соединения  выбираем  цилиндрический  штифт  (ГОСТ
3128-70),  исполнение 2. Находим  в  приложении 11 его  стандартный
чертеж.  Размеры  на  чертеже,  кроме  величины  угла  наклона  катета
фаски,  приведены  в  параметрической  форме,  а  шероховатость
поверхностей в абсолютной.
Выбор диаметра штифта d:
d= (0.2…0.25)d

в

,

где d

в

 – диаметр вала в месте соединения.

Пример
Пусть d

в

=18мм, тогда d выбираем в пределах 3.6

≤

 d

≤

 4.5

В  таблице,  приведенной  в  приложении 11, находим  единственное
значение  d,  которое  лежит  в  полученных  пределах.  Таким  образом,
выбираем стандартный штифт диаметром 4мм.
Выбор длины штифта l:
l ≥ d

ст

,



56

где d

ст

 – диаметр ступицы. Из приведенного соотношения видим, что

для  обеспечения  механической  прочности  соединения,  боковая
поверхность

штифта

должна

полностью

контактировать

с

поверхностью  отверстия  в  ступице.  Из  ряда  длин  стандартных
штифтов,  приведенного  в  приложении 11, выбираем  стандартную
длину штифта.
Пример
Пусть  d

ст

=26мм.  Обычно  величину  толщины  стенки  ступицы  (S)

выбирают не меньше величины d

шт

, берем:

d

ст

=dв+2S,

 при S= d

ст

, d

в

=18

d

ст

=18+8=26

Такое  значение  есть  в  стандартном  ряде  длин  штифтов.  Если  бы
стандартные штифты такой длины не выпускались промышленностью,
то нужно выбирать большее ближайшее значение l из ряда длин.
Величину катета фаски c выбираем из той же таблицы:
c=0.6

Шероховатость поверхностей штифта приведена на стандартном

чертеже  (приложение 11). Шероховатость  отверстий  в  соединяемых
деталях такая же, как боковой поверхности штифта.

Сборочный чертеж штифтового соединения

Фрагмент  этого  чертежа  приведен  на  рис.4.4.  На  этом  чертеже

штифт изображен упрощенно,  на нем не изображены фаски.

На  чертеже  нанесены  исполнительные  размеры.  Размеры

позиционирования  сопрягаемой  детали  относительно  торца  вала  и
отверстия  под  штифт  относительно  торца  сопрягаемой  детали,  а
также  диаметр  этого  отверстия  и  шероховатость  его  поверхности.
Условное  обозначение  штифта,  указываемое  в  спецификации,
составляется следующим образом:





наименование

исполнение

диаметр

длина

обозначение стандарта

Штифт 2 . 4

× 26 ГОСТ3128-70
