Выполнение сборочных чертежей основе Компас-3D - часть 22



89



12. Создайте  два  сечения  одно – по  оси  штифта,  второе – по  оси

установочного винта. Создайте линии разреза.

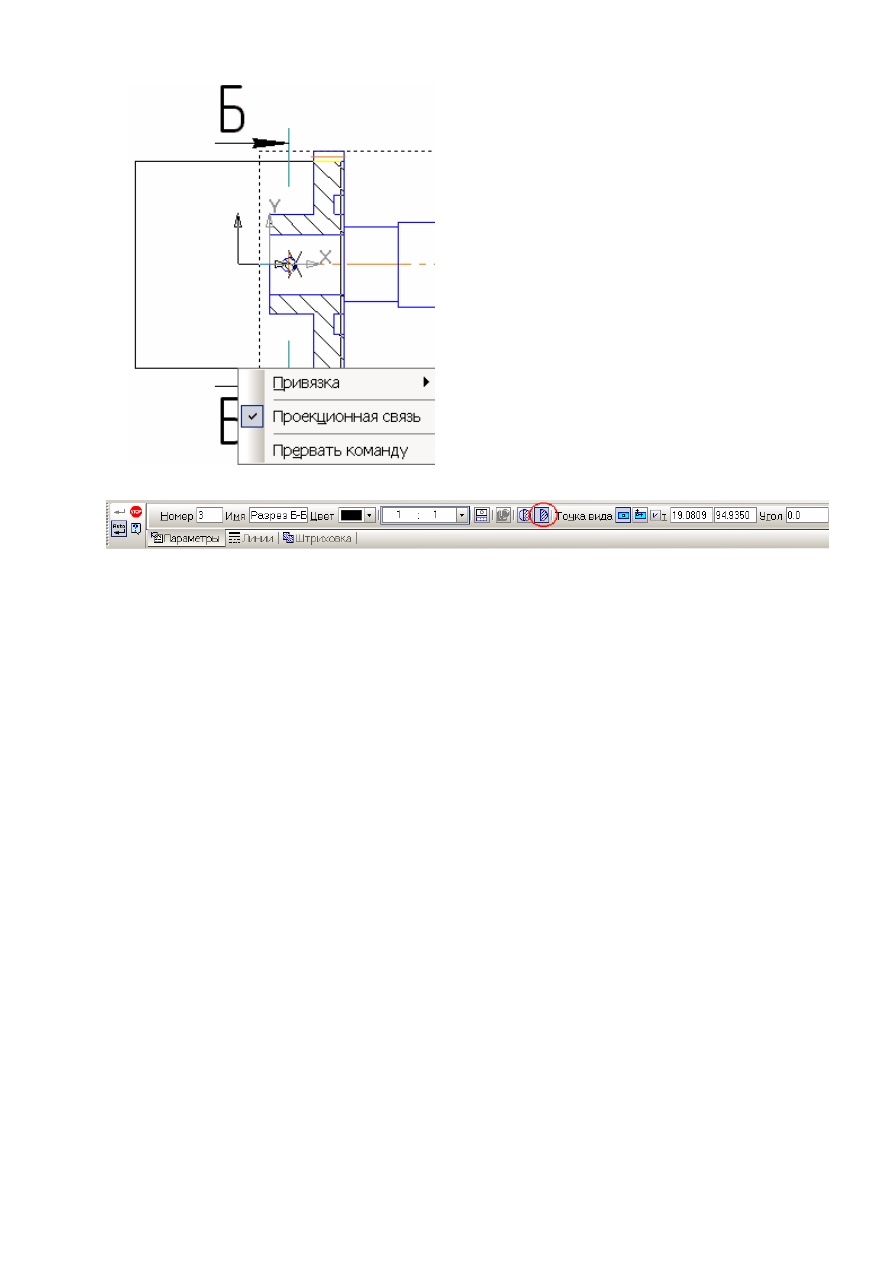

13. Постройте  сечение,  используя  команду  Разрез/сечение

.

После указания линии разреза (в нашем примере: Б-Б) по правой
кнопке  в  контекстном  меню  отключите  опцию  Проекционная
связь;  на  панели  свойств  выберите  опцию  построения  сечения,
разместите сечение под главным изображением.



90

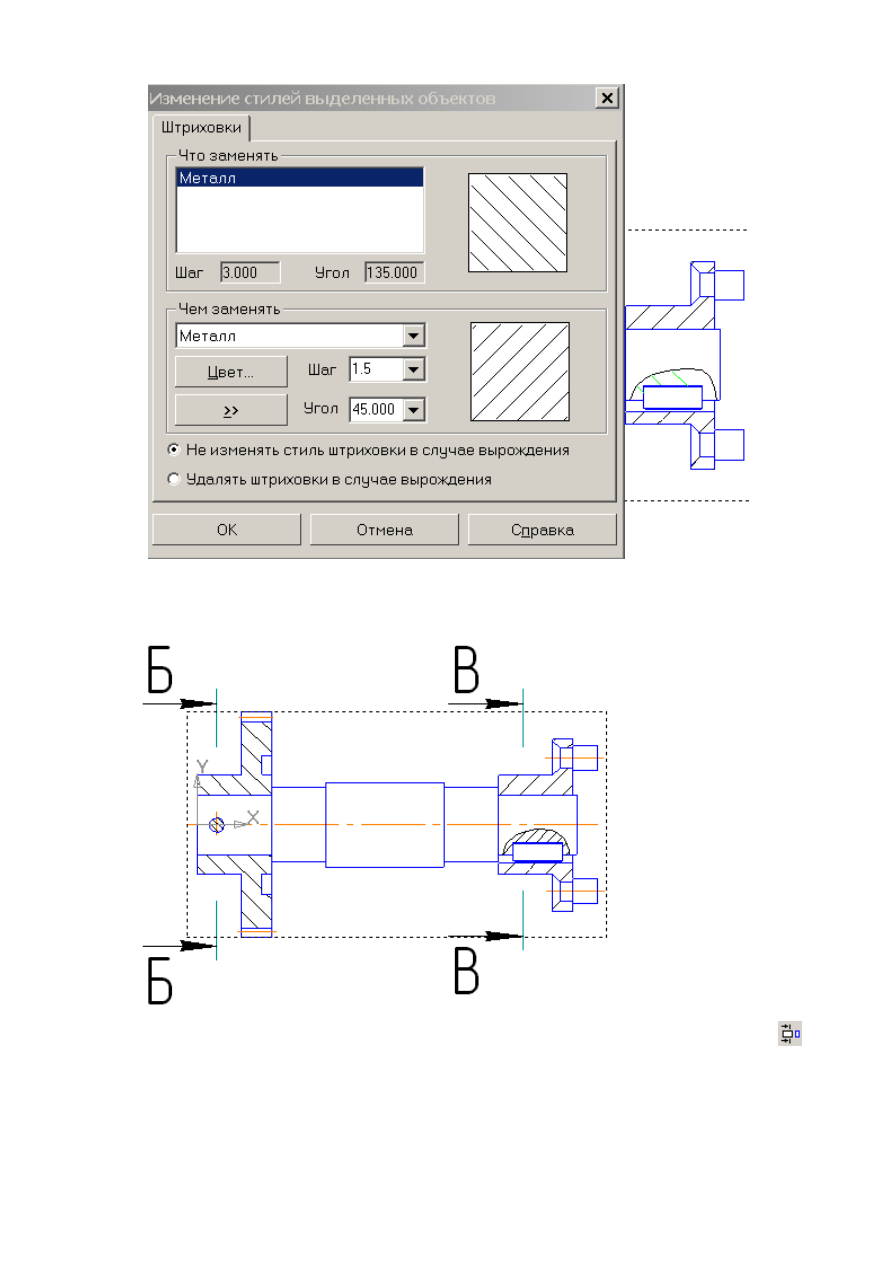

14. Создайте  новый  слой,  установите  его  с  параметром

Погашенный, перенесите на этот слой обозначения изображения
и  штриховку  штифта  (а  на  сечении  В-В – штриховку
установочного винта).

15. Дорисуйте  стилем  линии  Осевая  штрихпунктирные  линии,

указывающие положение секущих плоскостей.

16. На  сборочном  чертеже  могут  быть  проставлены  справочные

(габаритные), установочные и исполнительные размеры.

Установочные – это  размеры,  задающие  положение  одного
элемента сборки относительно другого.

Исполнительные – размеры  элементов,  которые  появляются
(образуются) в процессе сборочных операций.

В нашем примере в качестве исполнительного необходимо проставить
размер на штифтовое отверстие.

В качестве справочных размеров нанесите габаритные.

17. Заполните  основную  надпись,  активизировав  ее  поля  двойным

щелчком мыши.



91

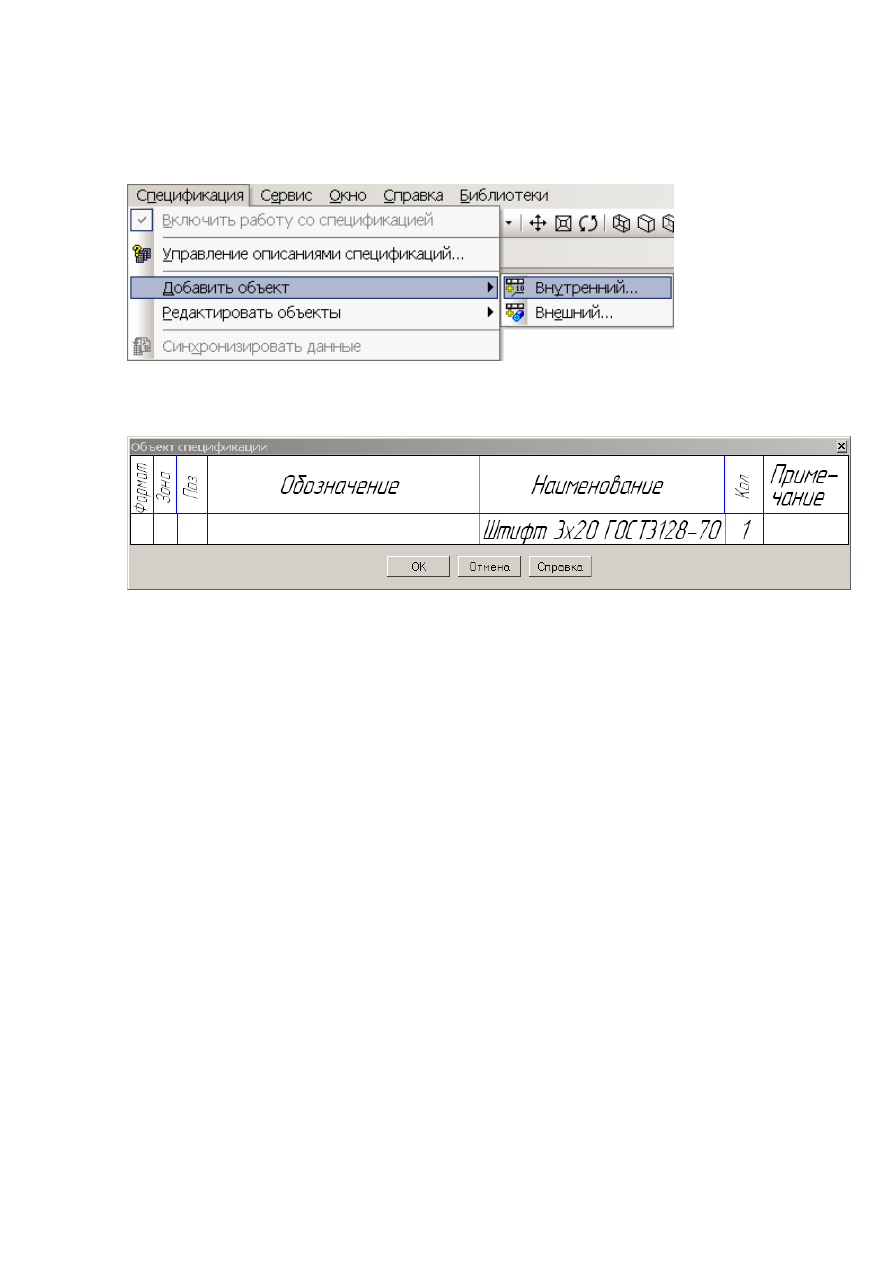

4.3.9.2. Создание спецификации

1.  Выберите

команду

Спецификация-Добавить

объект-

Внутренний



2.  Выберите  раздел  спецификации,  после  чего,  заполните

необходимые графы для данного объекта спецификации:



3.  ГОСТ 2.108-68 устанавливает  форму  и  порядок  заполнения

спецификации

конструкторских

документов

на

изделия.

Спецификацией  называется  таблица,  содержащая  перечень
всех  составных  частей,  входящих  в  данное  специфицируемое
изделие, а также конструкторские документы, относящиеся к
этому изделию и к его неспецифицируемым составным частям.

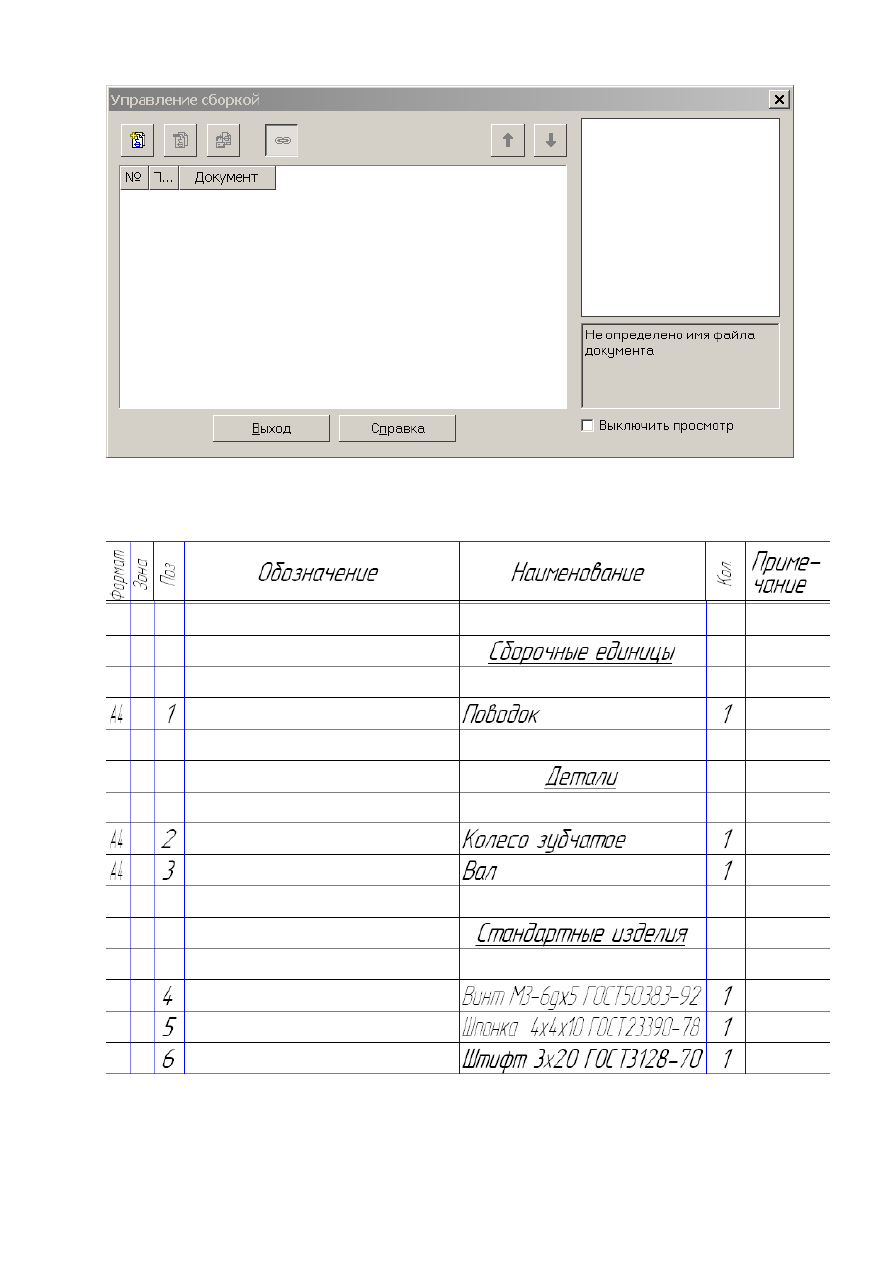

4.  Вызовите  команду  Создать – Спецификацию.  Выберите

команду из меню Сервис–Управление сборкой. Нажмите кнопку
Подключить  документ  и  выберите  файл  сборочного  чертежа.
Нажмите кнопку Выход.



92



5.  После  чего  все  объекты  появятся  в  соответствующих,  ранее

назначенных, разделах спецификации.



6.  Добавьте  раздел  документация,  заполните  основную  надпись  и

сохраните файл.
