Выполнение сборочных чертежей основе Компас-3D - часть 3

создавать  их,  не  выходя  из  текущего  файла  сборки,  т.е.  строить
детали  и  подсборки  в  контексте  сборки.  При  этом  в  окне  видны  все
остальные компоненты сборки. Они не доступны для редактирования,
но  их  элементы  (грани,  ребра,  вершины,  эскизы  и  др.)  могут
использоваться  в  операциях  создания  новых  компонентов.  Команды
создания  компонентов  в  контексте  сборки  расположены  в  меню
Операции/Создать компонент.

Кнопки быстрого вызова этих команд находятся в одной группе

на  Инструментальной  панели:  Команда  Создать  деталь  доступна
только  в  том  случае,  если  в  текущей  модели  выделен  какой-либо
плоский  объект  (вспомогательная  или  проекционная  плоскость,  или
плоская грань).

Кнопки быстрого вызова этих команд находятся на Панели

редактирования сборки — это кнопка Создать сборку

и кнопка

Создать деталь

1.4.2. Задание взаимного положения элементов в сборке

Перемещение компонентов. После вставки компонента в сборку

можно задать его приблизительное положение и ориентацию в ней.

В системе КОМПАС-3D предусмотрено несколько способов

перемещения компонентов сборки: поворот компонента вокруг центра
его габаритного параллелепипеда, вокруг оси или вокруг точки, а
также сдвиг компонента в любом направлении.

Команды перемещения компонентов сборки расположены в

группе команд Сервис. Кнопки для вызова этих команд находятся на

Панели Редактирование сборки:

– переместить компонент,

– повернуть компонент,

– повернуть компонент вокруг оси,

–

повернуть компонент вокруг точки.

Следует иметь в виду следующее:
•

если компонент зафиксирован, то его невозможно сдвинуть

или повернуть в системе координат сборки;

•

перемещению компонента в одном или нескольких

направлениях могут препятствовать наложенные на этот компонент
сопряжения. Например, компоненты, расположенные соосно, могут
перемещаться только вдоль их общей оси, а также вращаться вокруг
нее.

Перемещение компонентов сборки может вызвать нарушение

существующих в ней параметрических связей и ограничений.
Например, вспомогательные элементы после сдвига или поворота их

опорных объектов остаются на прежних местах и т.п. Поэтому
компоненты, которые были перемещены, помечаются красной
"галочкой" в Дереве построения.

Чтобы

устранить

возникшие

нарушения,

необходимо

перестроить и/или переместить объекты так, чтобы их форма,
параметры и положение соответствовали положению опорных
объектов и не противоречили наложенным на них сопряжениям.

Перестроить объекты сборки можно с помощью команды

Перестроить

Иногда после перестроения сборки на месте "галочек"

появляются  восклицательные  знаки,  свидетельствующие  об  ошибке
построения компонента, сопряжения или элемента сборки. Например,
вырезанный  из  сборки  элемент  был  выдавлен  до  грани  какой-либо
детали.  Затем  эту  деталь  переместили  так,  что  указанная  грань  уже
не  может  ограничивать  элемент  выдавливания  (т.е.  эскиз  элемента
либо  не  полностью  проецируется  на  эту  грань,  либо  вовсе  не  может
быть  спроецирован  на  нее).  Вырезание  элемента  становится
невозможным,  и  после  перестроения  модели  эта  операция
помечается в Дереве построения как ошибочная.

Фиксация компонентов сборки. При работе со сборкой можно

зафиксировать компонент, чтобы он не мог перемещаться  в системе
координат  сборки.  Рекомендуется  фиксировать  хотя  бы  один
компонент  сборки,  чтобы  при  наложении  сопряжений  перемещение
других компонентов было предсказуемым.

Первый компонент, вставленный в новую сборку из файла,

фиксируется

автоматически

отмечается

Дереве

построения комбинаций символов (Ф). Для фиксации других
компонентов в текущем положении выполняются следующие
действия:

1. Выделите компонент в Дереве построения.
2. Вызовите из контекстного меню команду Свойства

компонента.

3. Активизируйте переключатель Фиксировать компонент в

группе Фиксация на вкладке Свойства Панели свойств.

4. Нажмите кнопку Создать объект

на Панели специального

управления.

Справа от пиктограммы зафиксированного компонента в Дереве

построения отображается буква Ф в круглых скобках.

Сопряжение компонентов сборки. После того, как в сборке будут

созданы компоненты, можно приступать к заданию его точного
положения в сборке, за счет формирования сопряжений между
компонентами.

Сопряжение - это параметрическая связь между компонентами

сборки,  формируемая  путем  задания  взаимного  положения  их
элементов  (например,  после  установления   двух  граней  разных
компонентов  параллельно  друг  другу  сами  эти  компоненты
оказываются  сопряженными;  после  расположения  на  одной  оси  двух
отверстий  разных  компонентов  эти  компоненты  оказываются
сопряженными и т.д.). В сопряжениях могут участвовать грани, ребра,
вершины,  графические  объекты  в  эскизах,  а  также  вспомогательные
элементы разных компонентов.

Команды наложения сопряжений расположены в группе команд

меню Операции/Сопряжения компонентов. Кнопки быстрого вызова
этих команд находятся на панели Сопряжения.

Режим

автосопряжений

позволяет

при

перемещении

компонентов  распознавать  приближающиеся  друг  к  другу  элементы
(грани,  вершины,  ребра)  и  автоматически  добавлять  сопряжения,
соответствующие их форме и типу. Например, при приближении друг к
другу  плоских  граней  система  "на  лету"  накладывает  на  них
сопряжение  "совпадение",  а  при  приближении  друг  к  другу
цилиндрических граней - сопряжение "соосность".

Кнопка Включить/выключить режим автосопряжений

расположенная на Панели специального управления, служит
индикатором этого режима: нажатая кнопка означает, что
автосопряжение компонентов включено.

1.4.3. Добавление в сборку стандартных изделий и
одинаковых компонентов

Если в сборке используются стандартные изделия (болты, гайки,

винты и т.д.), то не требуется моделировать их как уникальные
детали. В сборку могут быть вставлены модели стандартных изделий
из Библиотеки крепежа.

Для подключения Библиотеки крепежа необходимо выполнить

следующее.

1. Выберите в меню Сервис команду Менеджер библиотек или

нажмите кнопку Менеджер библиотек на панели Стандартная На
экране появится окно Менеджера библиотек.

2. В левой части окна откройте папку Машиностроение. В

правой отметьте «галочкой» элемент Библиотека крепежа (рис.1.7)

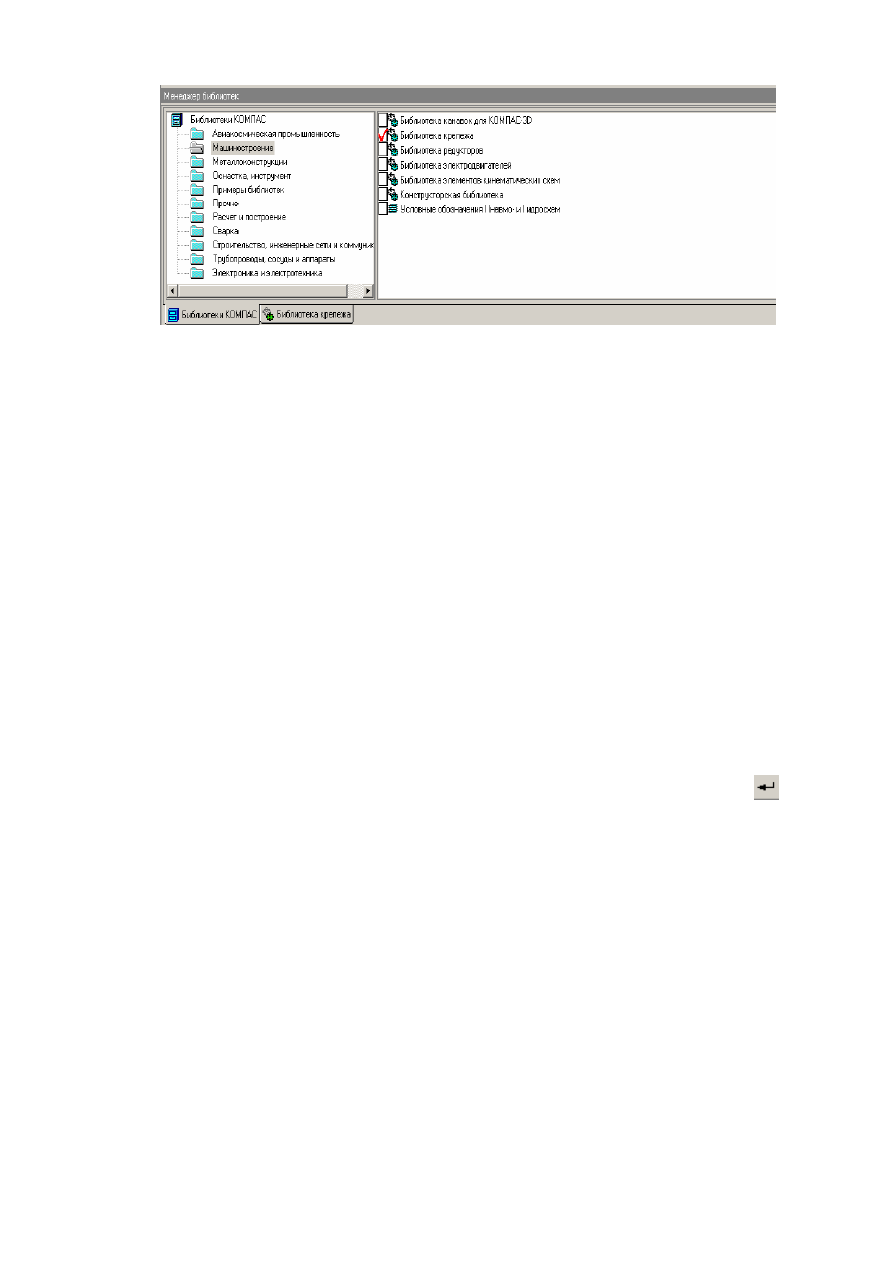

Рис. 1.7. Окно Менеджера библиотек

На рис. 1.8 представлена конфигурация этой библиотеки.
3. Откройте вкладку Библиотека крепежа. В списке разделов

раскройте соответствующий раздел библиотеки (например, Болты).
Выберите на правой панели Болты с шестигранной головкой (Рис.
1.9).

4. В появившемся на экране окне (рис. 1.10) укажите параметры

вставляемого изделия. Например, выберите ГОСТ 7798 – 70, диаметр,
равный 12 мм, и длину болта, равную 30 мм. При необходимости
включите флажок Создавать объект спецификации, и Упрощенно,
а после нажмите кнопку ОК.

5. После этого система построит фантом болта, который можно

свободно  перемещать  в  окне  модели  сборки.  Для  размещения  болта
необходимо  выполнить  команду  Укажите  элемент  базирования
крепежной  детали.  После  указания  цилиндрической  поверхности
отверстия под болт на него накладывается сопряжение Соосность, а
после  указания  плоской  грани  под  головкой  болта — сопряжение
Совпадение.  Для  окончания  размещения  нажмите  на  значок

—

Создать объект.

Таким образом, если в окне текущей сборки была указана точка

привязки стандартного компонента, то он будет вставлен в указанное
место.  Если  в  сборке  была  указана  поверхность,  то  при  создании
нового  стандартного  изделия  в  ней  добавится  сопряжение,  а  это
изделие  разместится  так,  чтобы  условие  сопряжения  не  нарушалось.
Тип  сопряжения  зависит  от  типа  указанной  поверхности:  если  был
выбран  плоский  объект,  то  создается  сопряжение  Совпадение;  если
была указана цилиндрическая грань — сопряжение Соосность
