Выполнение сборочных чертежей основе Компас-3D - часть 1



5

ВВЕДЕНИЕ

Компьютерная  поддержка  преподавания  чертежно-графических

и конструкторских дисциплин с использованием системы КОМПАС-3D
осуществляется  в  СПбГУ  ИТМО   более 10 лет.  Опыт  внедрения
КОМПАС-3D показал, что легкость освоения студентами этой системы
и  массовое  использование  ими  на  личных  компьютерах  свободно
распространяемых

версий

системы

позволяют

существенно

интенсифицировать учебный процесс.

В  сложившейся  ситуации  возрастает  роль  изданий  с  учебно-

методическим

обеспечением

проведения

занятий

и

для

индивидуального  изучения  инженерной  графики  на  современном
уровне,  который  ориентирован  на  наиболее  эффективные  подходы  к
автоматизированному

проектированию,

когда

конструкторская

документация

изделий

создается

на

основе

трехмерного

моделирования этих изделий.

В разделе 1 пособия приведены основные сведения о создании

трехмерных моделей деталей и сборочных единиц.

В  разделе 2 рассмотрены  общие  сведения  о  содержании

спецификаций  и  сборочных  чертежей,  о  процессе  армирования,
пример  моделирования  и  создания  ассоциативного  сборочного
чертежа  армированного  изделия,  приемы  создания  в  различных
режимах спецификации.

В  разделе 3 представлены  сведения  по  изображению  резьбы  и

резьбовых соединений, выбору параметров и условному обозначению
резьбовых  стандартных  изделий.  Рассмотрен  пример  выполнения
задания  по  конструктивному  изображению  болтового,  винтового  и
шпилечного

соединений

и

оформлению

соответствующей

спецификации.

Раздел 4 содержит  сведения  по  шпоночным  и  штифтовым

соединениям  и  основным  узлам  передаточного  механизма.
Рассмотрен  пример  трехмерного  моделирования  этого  механизма  и
создания соответствующей конструкторской документации.

Приложение 1 включает  исходные  данные  для  выполнения 28

вариантов учебных заданий по темам разделов 2 - 4. В приложении 2
…14  включены  сведения  из  стандартов,  необходимые  для
выполнения заданий.



6

1. ВВЕДЕНИЕ В СОЗДАНИЕ МОДЕЛЕЙ ДЕТАЛЕЙ И СБОРОК



1.1. Общие принципы твердотельного моделирования  деталей  и
сборок



В  современных  трехмерных  САПР  сочетаются  методы

конструктивного  и  граничного  представления  моделей [1]. В  общем
случае  порядок  создания  модели  детали  включает  формирование
основания,  приклеивание  и  вырезание  дополнительных  элементов,
построение массивов элементов и зеркальное копирование, создание
дополнительных конструктивных элементов (рис.1.1).







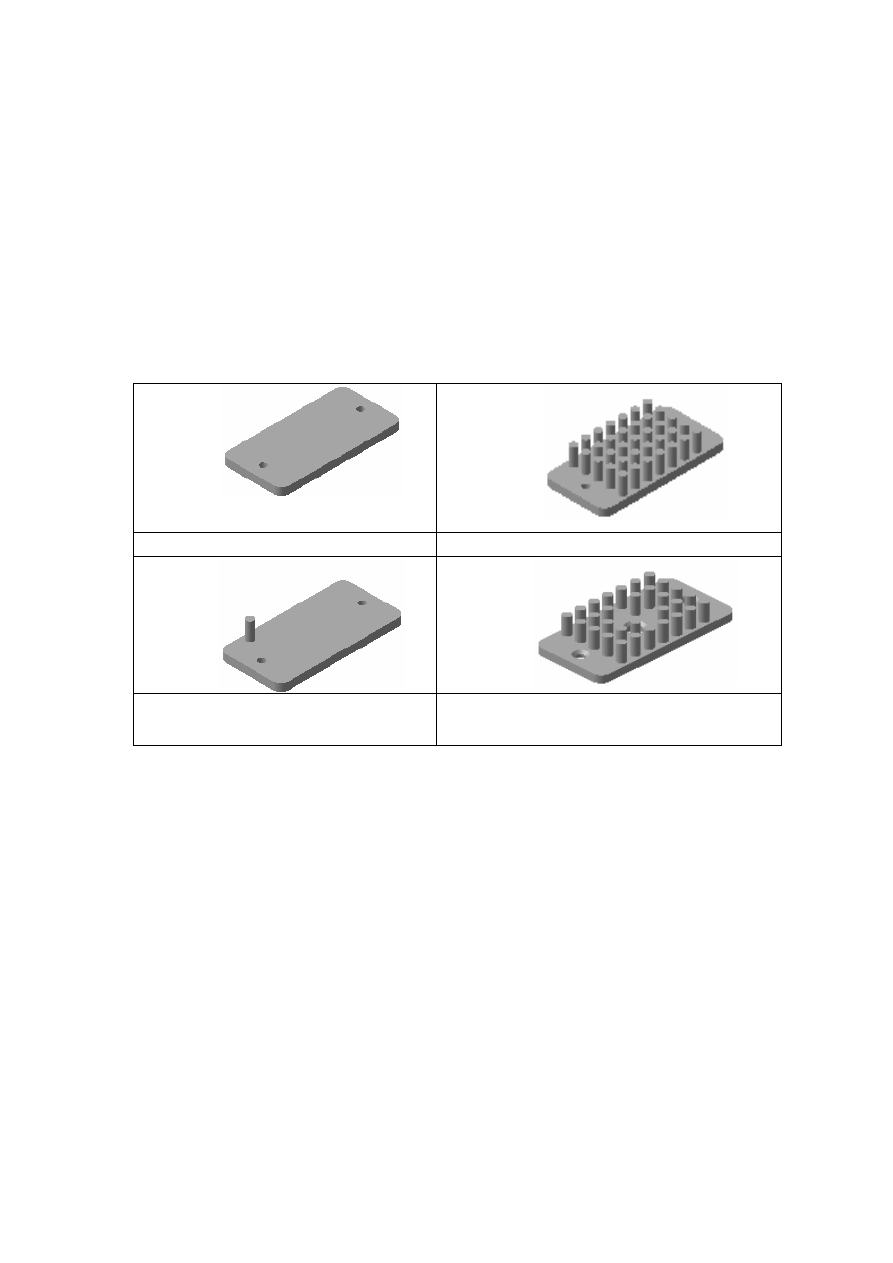

1. Формирование основания 3.

Построение массива элементов





2

. Приклеивание

дополнительного элемента



4. Создание дополнительных
конструктивных элементов



Рис. 1.1. Этапы создания твердотельной модели детали



Формирование  отдельных  трехмерных  объектов  начинается  с

создания  эскиза – плоской    фигуры,  на  основе  которой  образуется
объемное  тело.  Эскиз  может  располагаться  в  одной  из  плоскостей
координат,  на  плоской  грани  существующего  тела  или  во
вспомогательной

плоскости,

положение

которой

задано

пользователем.  Эскиз  изображается  на  плоскости  стандартными
средствами двумерного редактора.

При  построении  эскиза  в  системе  КОМПАС  доступны  все

команды  построения  и  редактирования  изображения,  а  также
сервисные возможности.

В эскиз можно перенести изображение из ранее подготовленного

чертежа  или  фрагмента.  Это  позволяет  при  создании  трехмерной
модели  опираться  на  существующую  чертежно-конструкторскую
документацию.



7

Способы  построения  в  эскизах  таких  геометрических  объектов,

как  прямоугольники,  многоугольники  и  ломаные  линии,  ничем  не
отличается  от  способов  построения  аналогичных  объектов  в
графическом документе. Однако результатом построения являются не
единые  объекты,  а  наборы  отрезков,  составляющих  построенные
прямоугольники, многоугольники или ломаные линии.

Объемные  элементы  образуются  в  результате  операций –

формообразующих  перемещений  эскизов.  В  основе  операций —
показанные  на  рис. 1.2  основные  способы  создания  трехмерных
объектов.

О

п

е

р

а

ц

и

я

в

ы

д

а

в

л

и

в

а

н

и

я

О

п

е

р

а

ц

и

я

в

р

а

щ

е

н

и

я

К

и

н

е

м

а

т

и

ч

е

с

к

а

я

о

п

е

р

а

ц

и

я

О

п

е

р

а

ц

и

я    п

о

с

е

ч

е

н

и

я

м





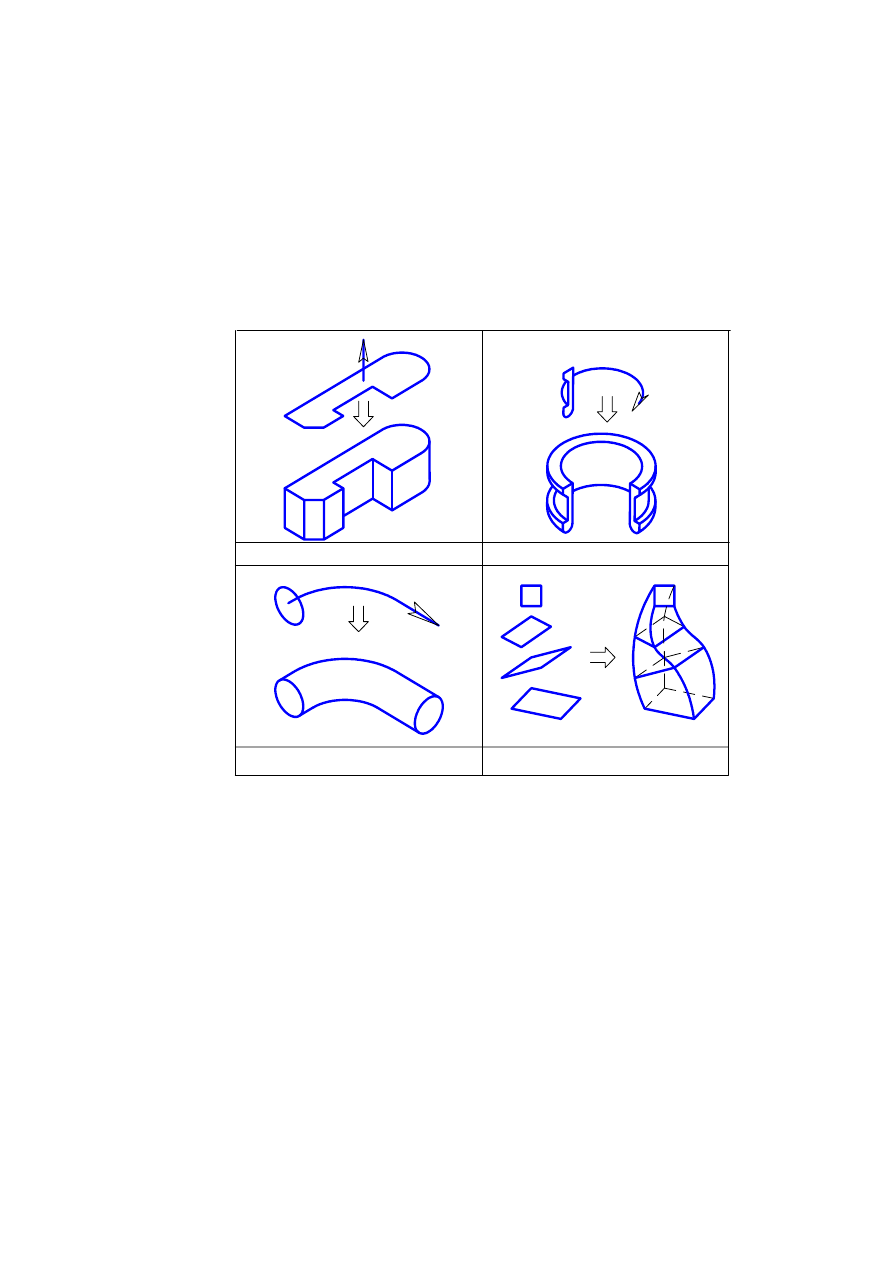

Рис. 1.2. Основные формообразующие операции создания

трехмерных объектов



Сборка  в  КОМПАС-3D - трехмерная  модель,  объединяющая

модели  деталей,  подсборок  и  стандартных  изделий  (они  называются
компонентами  сборки),  а  также  информацию  о  взаимном  положении
компонентов  и  зависимостях  между  параметрами  их  элементов.
Состав  сборки  и  взаимное  расположение  ее  компонентов  задается
пользователем

Выделяют следующие способы проектирования сборок:
•

проектирование "снизу вверх";

•

проектирование "сверху вниз";

•

смешанный способ проектирования.

Проектирование  сборки  "снизу  вверх"  представляет  собой

последовательное

добавление

в

сборку

готовых

деталей



8

(компонентов),  сопровождающееся  установлением  их  взаимного
расположения.  Такой  порядок  проектирования  используется  только
при  создании  сборок,  состоящих  из  небольшого  количества  деталей.
Это вызвано тем, что для моделирования отдельных деталей с целью
последующей их "сборки" требуется точно представлять их взаимное
положение  и  топологию  изделия  в  целом,  вычислять  и  специально
записывать размеры одних деталей для того, чтобы в зависимости от
них устанавливать размеры других деталей.

Проектирование сборки "сверху вниз" характеризуется тем, что

компоненты  сборки  можно  моделировать  непосредственно  в  самой
сборке.  Причем,  такой  порядок  проектирования  предпочтителен  по
сравнению  с  проектированием  «снизу  вверх»,  так  как  он  позволяет
автоматически  определять  параметры  и  форму  взаимосвязанных
компонентов и создавать параметрические модели типовых изделий.

Однако на практике чаще всего используется смешанный способ

проектирования, сочетающий в себе приемы проектирования "сверху
вниз" и "снизу вверх".



1.2. Система координат и плоскости проекций



В  каждом  файле  детали  существует  система  координат  и

проекционные  плоскости,  определяемые  этой  системой.  Название
этих объектов появляется в окне Дерево построений после создания
нового  файла  детали.  Изображение  системы  координат  появляется
посередине  окна  построения  модели;  чтобы  увидеть  изображение
проекционных плоскостей, нужно выделить их  в  Дереве построений.

Плоскости  показываются  на  экране  в  виде  прямоугольников,

лежащих  в  этих  плоскостях;  такое  отображение  позволяет  увидеть
расположение  плоскости  в  пространстве.  Иногда  для  понимания
расположения  плоскости  требуется,  чтобы  символизирующий  ее
прямоугольник  был  больше  (меньше)  или  был  расположен  в  другом
месте  плоскости.  Можно  изменить  размер  и  положение  этого
прямоугольника.

Плоскости проекций и систему координат невозможно удалить из

файла модели. Их можно переименовать, а также отключить их показ
в окне модели.

В  системе  КОМПАС-3D  принята  ориентация  координатных  осей

и плоскостей проекций, показанная на рис 1.3.
