ФИЗИЧЕСКИЕ И КЛИНИЧЕСКИЕ АСПЕКТЫ ГЕМОДИНАМИКИ

обрыве стенозированного участ-
ка потери энергии больше, чем в
случае его «плавности». Инерция
выброса преодолевает отрица-

тельный градиент давления и
силы сцепления между частица-

ми крови при поступлении ее в
расширенную часть сосуда, где
поток делится на быстрый сре-

динный и медленный пристеноч-

ный. Частицы крови, находящие-
ся около стенки сосуда, движут-
ся медленно, а иногда и в проти-
воположном направлении - в об-
ласть низкого давления зоны сте-
ноза. Энергия потока может воз-

действовать на эластические
элементы артериальной стенки и

в ряде случаев приводит к пост-
стенотической дилатации сосу-

да, а также к механическому по-

вреждению эндотелиальных тка-
ней и низкочастотной вибрации стенки сосуда [22].

Дистальнее стеноза на некотором расстоянии от

него поток крови вновь приобретает ламинарный ха-
рактер с восстановлением параболического профи-

ля скорости, однако линейная, объемная скорости

потока, а также уровень перфузионного давления
снижаются, в ряде случаев до критических (близких
к нулевым) величин. При наличии у стенозирован-
ной (окклюзированной)артерии ветвей,анастомо-

зирующих с другими артериальными стволами, пер-
фузионный дефицит в дистальном отделе вызыва-
ет коллатеральное перераспределение кровотока.
При адекватном, полноценном коллатеральном пе-
рераспределении перфузионный дефицит дисталь-
нее зоны стеноза полностью компенсируется. В слу-
чае, если коллатеральная компенсация оказывает-
ся недостаточной, уменьшение степени перфузион-
ного дефицита происходит за счет дополнительно-
го расширения просвета артерий, прежде всего
микроциркуляторного русла, в ответ на метаболи-
ческие нарушения, возникающие вследствие недо-
статочного притока крови (гиперкапния, ацидоз).

Дополнительная дилатация обеспечивается мио-

генным механизмом локальной регуляции. Недоста-

точность коллатеральных и функциональных источ-

ников компенсации обусловливает реальный пер-
фузионный дефицит и, как правило, сопровождает-
ся развитием клинической симптоматики.

Описанные выше закономерности изменения ли-

нейных, объемных параметров кровотока, а также ве-

личины перфузионного давления отображаются двумя

графическими зависимостями (рис. 2.12,2.13) [21, 32].

Проблема гемодинамической значимости стено-

окклюзирующих поражений до настоящего времени
не решена. Не существует согласованного мнения о
целесообразности подразделения гемодинамических
нарушений при стеноокклюзирующих поражениях на

локально и системно гемодинамически значимые. Нет

единого мнения и относительно понятия «системная
гемодинамическая значимость». Спорным остается
вопрос, считать ли гемодинамически значимым сте-

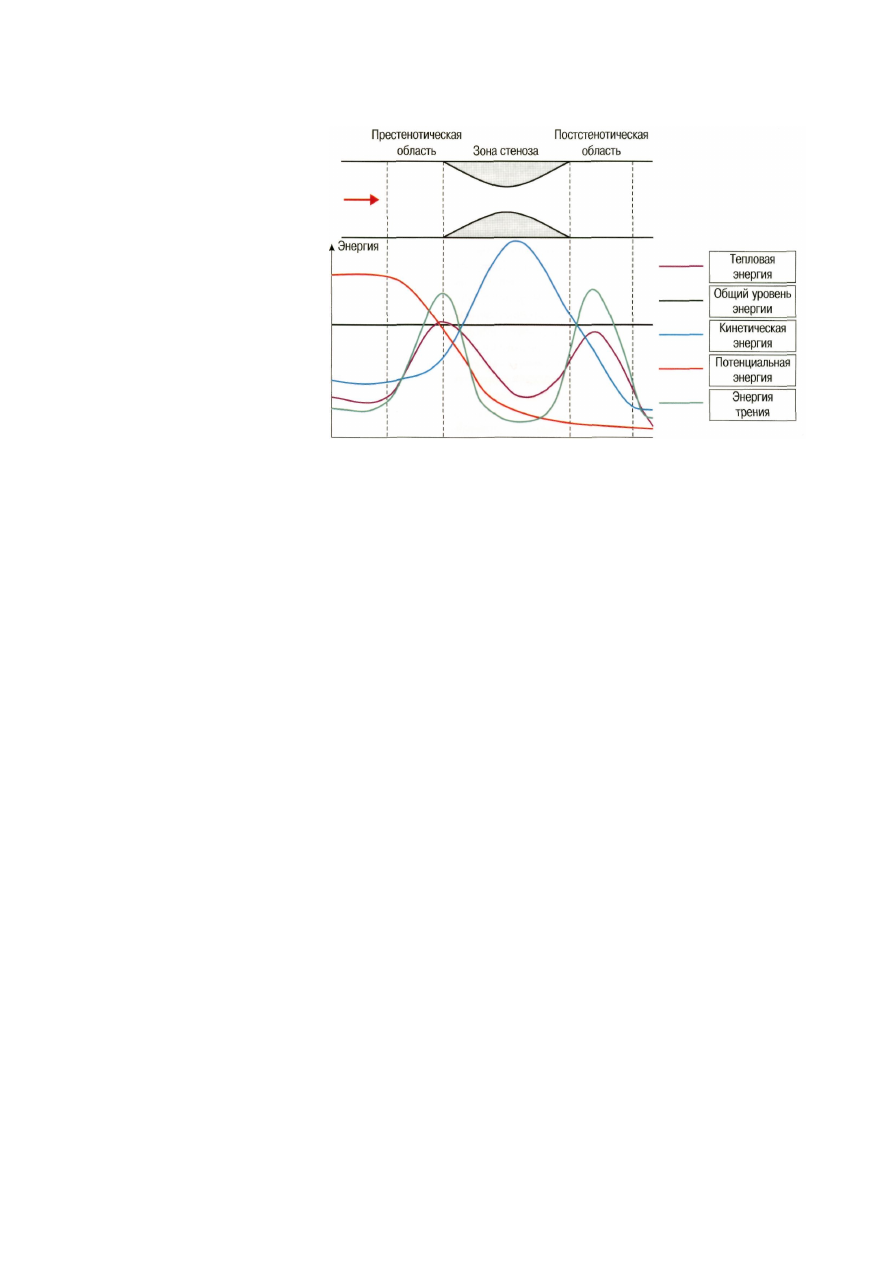

Рис.  2 . 1 1 . Схема изменения энергетических составляющих потока в зоне стеноза.

ноз, теоретически приводящий к развитию перфузи-
онного дефицита (т. е. любой стеноз более 60% по

диаметру) и вызывающий активацию системы компен-

сации, или лишь тот стеноз (окклюзию), дистальнее
которого развивается реальный перфузионный дефи-
цит вследствие недостаточности коллатеральных и
функциональных источников компенсации. Учитывая,
что при любом стенозе более 60% по диаметру воз-
никает локальный дефицит кровотока и в ответ на это
активируется система компенсации, можно утверж-

дать, что данный вид патологии может расцениваться

как системно гемодинамически значимый. Однако
наличие дистального дефицита кровотока, т. е. сни-

жения перфузионного давления, будет зависеть от
уровня коллатеральной и функциональной компенса-

ции, а не от степени нарушения проходимости про-
света сосуда. Наиболее достоверным методом неин-
вазивной диагностики гемодинамических нарушений
считается позитронно-эмиссионная томография, по-

зволяющая судить о наличии перфузионного дефици-
та. Остальные методики (однофотонная эмиссионная

компьютерная томография, другие радионуклидные,
а также ультразвуковые методики), выявляют лишь
косвенные, хотя и достаточно специфические, призна-
ки гемодинамической значимости.

Особенности гемодинамики в венах

Возврат крови от периферии к сердцу осуществ-

ляется по венам. Из капилляров кровь по венулам сте-

кает в вены все большего и большего диаметра, отку-

да поступает обратно в сердце. Для мелких венул ха-

рактерно наличие соединительнотканных элементов,
которые окружают эндотелиальную трубку. Затем по
мере того как сосуды увеличиваются в диаметре в их

стенке появляются мышечные элементы. При даль-
нейшем слиянии этих венул образуются вены диамет-
ром от 0,3 до 1 мм, и именно в сосудах такого диамет-

ра, особенно в конечностях, впервые появляются кла-
паны в виде складок интимы. Благодаря этим клапа-
нам ток крови направлен только к сердцу [2, 5, 11].

40

ФИЗИЧЕСКИЕ И КЛИНИЧЕСКИЕ АСПЕКТЫ ГЕМОДИНАМИКИ

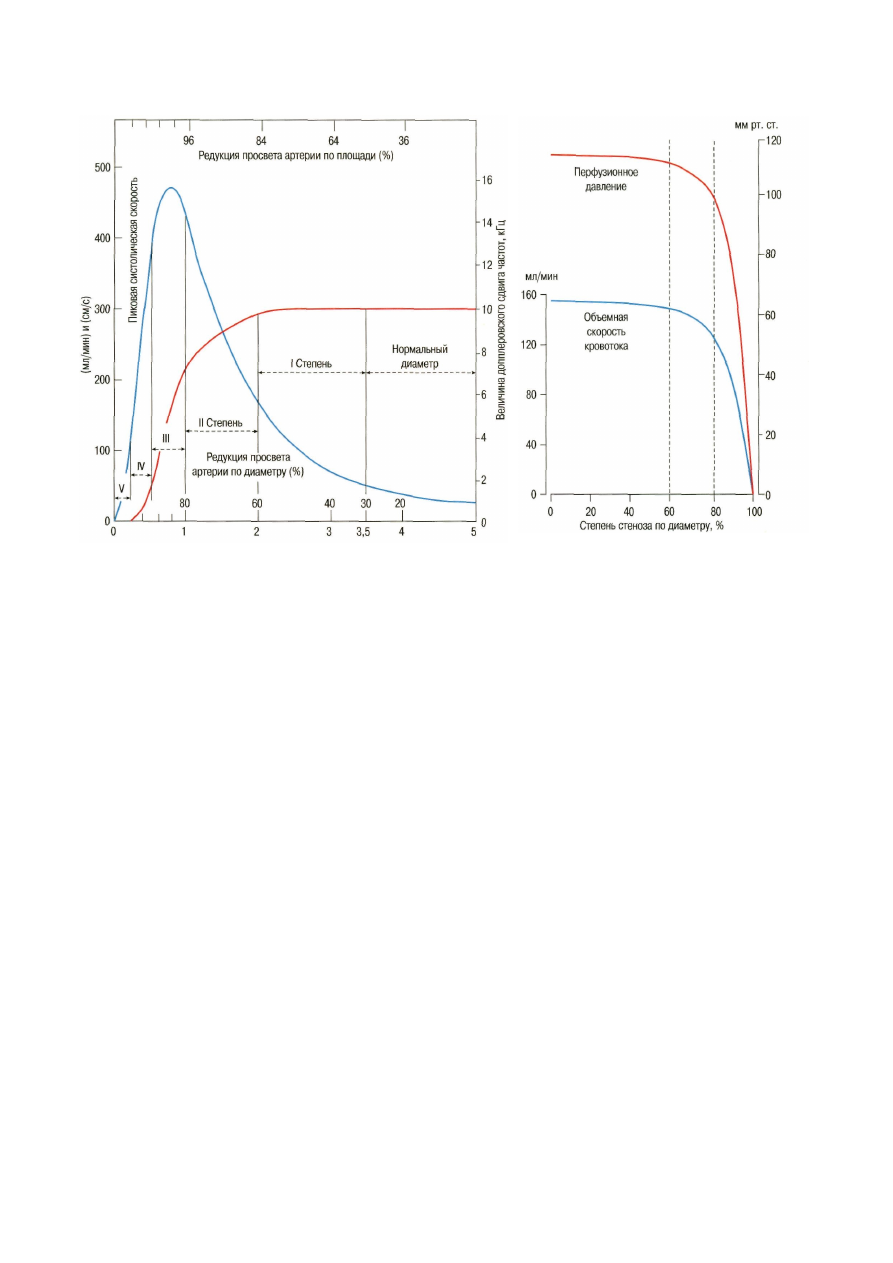

Рис. 2.12. Зависимость величин линейной и объемной скорости кровото-
ка от степени сужения просвета сосуда относительно диаметра артерии
(схема Спенсера).

Гладкая мускулатура стенок вен испытывает воз-

действие многих факторов. Сужение вен в значитель-

ной степени определяется активацией их симпатичес-
кой иннервации. Как и в артериолах, симпатические не-
рвы выделяют норадреналин, который взаимодейству-
ет с α-рецепторами, что приводит к повышению веноз-
ного тонуса и уменьшению диаметра сосуда. Однако
между венами и артериолами есть несколько важных

функциональных различий. По сравнению с артерио-
лами вены в норме обладают незначительным базаль-

ным тонусом и поэтому находятся в расширенном со-

стоянии. Одним из значимых следствий отсутствия ба-
зального сосудистого тонуса вен является то, что ме-
таболиты с сосудорасширяющим эффектом, которые

могут накапливаться в тканях, оказывают слабое влия-
ние на вены. Обладая тонкой стенкой, вены гораздо
более чувствительны к физическим воздействиям [8].

В норме кровоток в венулах и терминальных ве-

нах носит постоянный характер, так как только в слу-
чае, если резистивные сосуды сильно расширены, ко-

лебания кровотока в артериях могут распространять-
ся на вены. В более крупных венах вновь появляются

небольшие колебания давления и скорости кровото-
ка, обусловленные передачей пульсации от располо-

женных вблизи артерий. Колебания скорости крово-
тока в магистральных венах связаны с дыханием и с
сокращениями сердца и усиливаются по мере прибли-
жения к правому предсердию. Колебания давления и
объема в венах, расположенных около сердца, назы-

вают венным пульсом. Венный пульс имеет иное про-
исхождение, чем артериальный. Он обусловлен зат-
руднением притока крови из вен в сердце во время
систолы предсердий и желудочков. В этот период дав-

Рис. 2.13. Зависимость величин объемной
скорости кровотока и перфузионного давле-
ния в дистальном по отношению к области

стеноокклюзии отделе от степени стеноок-
клюзирующего поражения.

ление внутри вен повышается и происходит колеба-

ние их стенок. Венный пульс записывают, как прави-

ло, при помощи неинвазивных методов (фотоэлект-

рических преобразователей или чувствительных дат-
чиков давления) в горизонтальном положении обсле-

дуемого. Кривая венного пульса называется флебо-

граммой. При этом регистрируются некоторые харак-

терные волны. Первая положительная волна, или

α-волна, связана с сокращением предсердий. Через
небольшой промежуток времени следует вторая по-

ложительная волна - с-волна, обусловленная главным

образом выпячиванием атриовентрикулярного клапа-
на в правое предсердие во время изоволюметричес-
кого сокращения желудочка. Затем происходит быст-
рое падение (х), связанное со смещением плоскости
клапанов к верхушке в периоде изгнания. При рас-
слаблении правого желудочка атриовентрикулярные
клапаны сначала остаются закрытыми и потому дав-

ление в венах относительно быстро возрастает; затем,

когда клапаны открываются и кровь устремляется в

желудочек, давление падает. В результате такой пос-
ледовательности событий появляется третья положи-
тельная волна (v-волна), за которой следует углубле-

ние (у). В дальнейшем по мере наполнения желудоч-
ка давление вновь медленно повышается до новой
α-волны [1, 2, 6] (рис. 2.14).

Кровяное русло в венозной части шире, чем в

артериальной, что по законам гемодинамики приво-
дит к замедлению тока крови. Скорость кровотока в
периферических венах среднего калибра составля-
ет 6-14 см/с. В покое средняя скорость кровотока в

41

ФИЗИЧЕСКИЕ И КЛИНИЧЕСКИЕ АСПЕКТЫ ГЕМОДИНАМИКИ

Рис. 2.14. Венный пульс (пояснения в тексте).

полых венах колеблется от 10 до 16 см/с, однако мо-

жет возрастать и до 50 см/с.

В венулах давление падает сравнительно быстро -

от 15-20 мм рт. ст. в посткапиллярах до 12-15 мм рт. ст.
в мелких венах. В крупных венах, расположенных вне
грудной полости, оно составляет 5-6 мм рт. ст., а в
области впадения вен в правое предсердие еще
ниже. Давление в правом предсердии равно цент-
ральному венозному. Оно составляет 2-4 мм рт. ст.
и в норме колеблется в довольно широких пределах
синхронно с дыхательным и сердечным ритмом [2]
(см. рис. 2.8, 2.15).

Центральное венозное давление вместе со

средним давлением наполнения и гидродинамичес-
ким сопротивлением сосудов определяют величину

венозного возврата, оказывающего в нормальных ус-

ловиях решающее влияние на ударный объем. Если

венозный возврат перестает соответствовать выбро-
су правого желудочка, то автоматически включают-
ся механизмы, направленные на «подгонку» этих двух
параметров. При внезапном падении центрального
венозного давления возрастает градиент давления

Рис. 2.15. Изменение давления в разных участках сосудистой системы.

для венозного возврата и приток крови к сердцу уве-
личивается. Одновременно вследствие пониженно-

го конечного диастолического наполнения сердца

снижается ударный объем. В результате повышения

притока крови к сердцу в сочетании с уменьшением
выброса крови в артерии давление и объем в пра-
вом предсердии возрастают. Это приводит к сниже-
нию венозного возврата и увеличению ударного
объема [2].

У человека, лежащего на спине, когда давление

в правом предсердии близко к нулю, в системных
венулах оно составляет приблизительно 15 мм рт. ст.
В уравновешенном состоянии венозный возврат ра-
вен минутному объему. Отсюда следует, что сопро-

тивление вен току крови очень невелико и составля-
ет около 15% сопротивления системных артерий.

В интактном сосудистом русле могут происходить и

действительно происходят значительные изменения

кровотока, которые не сопровождаются существен-
ными изменениями давления ни в периферических,
ни в центральных венах. Это свидетельствует о том,
что главной функцией венозного ложа является ем-
кость и что участие его в создании общего перифе-
рического сопротивления невелико. Сопротивление
вен току крови имеет значение главным образом по-
стольку, поскольку служит знаменателем в соотно-
шении пре- и посткапиллярного сопротивления. При-
способительные изменения этого соотношения
опять-таки косвенно связаны с функцией емкости, так
как они участвуют в распределении жидкости между
кровью и интерстициальным пространством [22].

Движение крови в венах происходит прежде все-

го вследствие разницы давления крови в мелких и в
крупных венах. Эта разница, однако, невелика, и по-
тому кровоток в венах определяется рядом добавоч-
ных факторов. В положении обследуемого стоя ве-
нозный возврат к сердцу от сосудов, расположенных
ниже уровня нулевого гидростатического давления,

затруднен из-за влияния этого
давления. Однако венозному воз-
врату могут препятствовать и
многие другие факторы, влияю-
щие на емкость вен, например
физическая нагрузка и перегре-
вание, а также слабое развитие
мышечного слоя в стенках вен.
Способствуют же венозному воз-
врату следующие три главных ме-
ханизма: 1) так называемый мы-
шечный насос; 2) дыхательный
насос; 3) присасывающее дей-
ствие сердца [2]. Кроме того, су-
щественную роль в обеспечении
нормального венозного возврата
играют клапаны, количество кото-
рых максимально в периферичес-
ких венах нижних конечностей.

Действие мышечного насоса

заключается втом, что при сокра-

щении скелетных мышц сдавли-
ваются вены, проходящие в их

толще. При этом кровь выдавли-

вается по направлению к сердцу,

42

ФИЗИЧЕСКИЕ И КЛИНИЧЕСКИЕ АСПЕКТЫ ГЕМОДИНАМИКИ

так как ее ретроградному движению препятствуют

клапаны.

Действие дыхательного насоса основано на из-

менении давления в грудной и брюшной полости при

акте дыхания. Во время вдоха давление в грудной
клетке постепенно падает, что приводит к повыше-
нию трансмурального давления в сосудах. В резуль-

тате внутригрудные сосуды расширяются, а это со-

провождается, во-первых, снижением их гидродина-
мического сопротивления, во-вторых, эффективным
засасыванием крови из соседних сосудов. Увеличе-
ние венозного кровотока при вдохе особенно выра-

жено в верхней полой вене. Кроме того, в момент

вдоха диафрагма опускается, внутрибрюшное дав-

ление увеличивается и в результате снижаются
трансмуральное давление, просвет и емкость сосу-
дов брюшной полости. Повышение градиента давле-

ния между грудными и брюшными венами приводит
к увеличению венозного притока к грудным венам;

обратному же току крови в вены нижних конечностей

препятствуют клапаны. При выдохе наблюдается об-
ратная картина. Такой присасывающе-сдавливаю-
щий насосный эффект оказывает существенное вли-

яние на венозный кровоток, особенно при глубоком

дыхании.

Деятельность сердца способствует ускорению

кровотока в расположенных рядом с ним венах. В пе-
риод изгнания атриовентрикулярная перегородка сме-
щается вниз и давление в правом предсердии и при-
лежащих отделах полых вен снижается, что оказывает
положительное действие на венозный кровоток.

К значимым нарушениям венозной циркуляции

приводит несостоятельность функции клапанного ап-
парата. Среднее артериальное давление на стопе
на 85-100 мм рт. ст. выше, чем на уровне сердца (ког-

да человек находится в вертикальном положении).
Давление в функционирующих капиллярах также по-

вышено, что приводит к значительному повышению
транскапиллярного фильтрационного давления и
способствует транссудации жидкости. Если бы не
было эффективных компенсаторных механизмов,
произошел бы значительный отек стоп. Следователь-
но, если конечности неподвижны, наличие клапанов
в их венах не препятствует полному гидростатичес-
кому воздействию столба крови между сердцем и

стопой. Однако даже незначительное движение со-
здает наружное давление на вены и их содержимое
устремляется к сердцу, так как клапаны препятству-

ют обратному току крови. При клапанной недостаточ-
ности происходит застой значительных количеств
крови на периферии, что ведет сначала к развитию
отеков, а в последующем к более грубым нарушени-

ям трофики конечностей, степень которых пропор-
циональна степени клапанной недостаточности.

Стеноокклюзирующие процессы в венозной си-

стеме, как правило, имеют тромботическое проис-

хождение. Первичный эффект тромбоза, заключа-

ющийся в локальном нарушении гемодинамики, вы-
ражен только при полной обтурации просвета вены

тромбом; частичная непроходимость просвета вены

не приводит к значимым нарушениям венозного
кровотока - локальный гемодинамический сдвиг в
венозной системе практически не выражен. Это

объясняется изначально низкими значениями ско-

рости кровотока, а также суммарной энергии пото-
ка в венозном русле [1]. Вторичные эффекты тром-
бозов проявляются в изменениях (компенсаторной
перестройке) коллатеральных систем. Отмечается

усиление венозного кровотока по коллатералям.

При этом под напором крови происходит расшире-
ние просвета коллатералей, их клапанный аппарат

хотя анатомически еще сохраняется, но функцио-

нально становится несостоятельным, в дальнейшем
функциональные нарушения переходят в органичес-
кие. Третичный эффект тромбоза связан с его ре-
канализацией. При реканализации тромба вены
представляются ригидными склерозированными

трубками, лишенными клапанного аппарата, кото-

рый полностью разрушается в процессе реканали-
зации. Распространенная клапанная недостаточ-
ность ведет к выраженному периферическому зас-

тою крови, что усугубляется патологическими изме-

нениями стенок вен, приводящими к грубым нару-
шениям фонового венозного кровотока. Результа-

том этих нарушений является развитие отечно-тро-
фического синдрома.

В отличие от артериальной системы любое ок-

клюзирующее поражение вен является гемодинами-
чески значимым, поскольку коллатеральная пере-
стройка системы позволяет лишь временно скорри-
гировать имеющиеся циркуляторные нарушения.
Естественная гистологическая перестройка стенок
коллатералей, а также их клапанного аппарата при-
водит в разные сроки к срыву компенсации и раз-
витию клинической картины хронической венозной
недостаточности.

ЛИТЕРАТУРА

43
