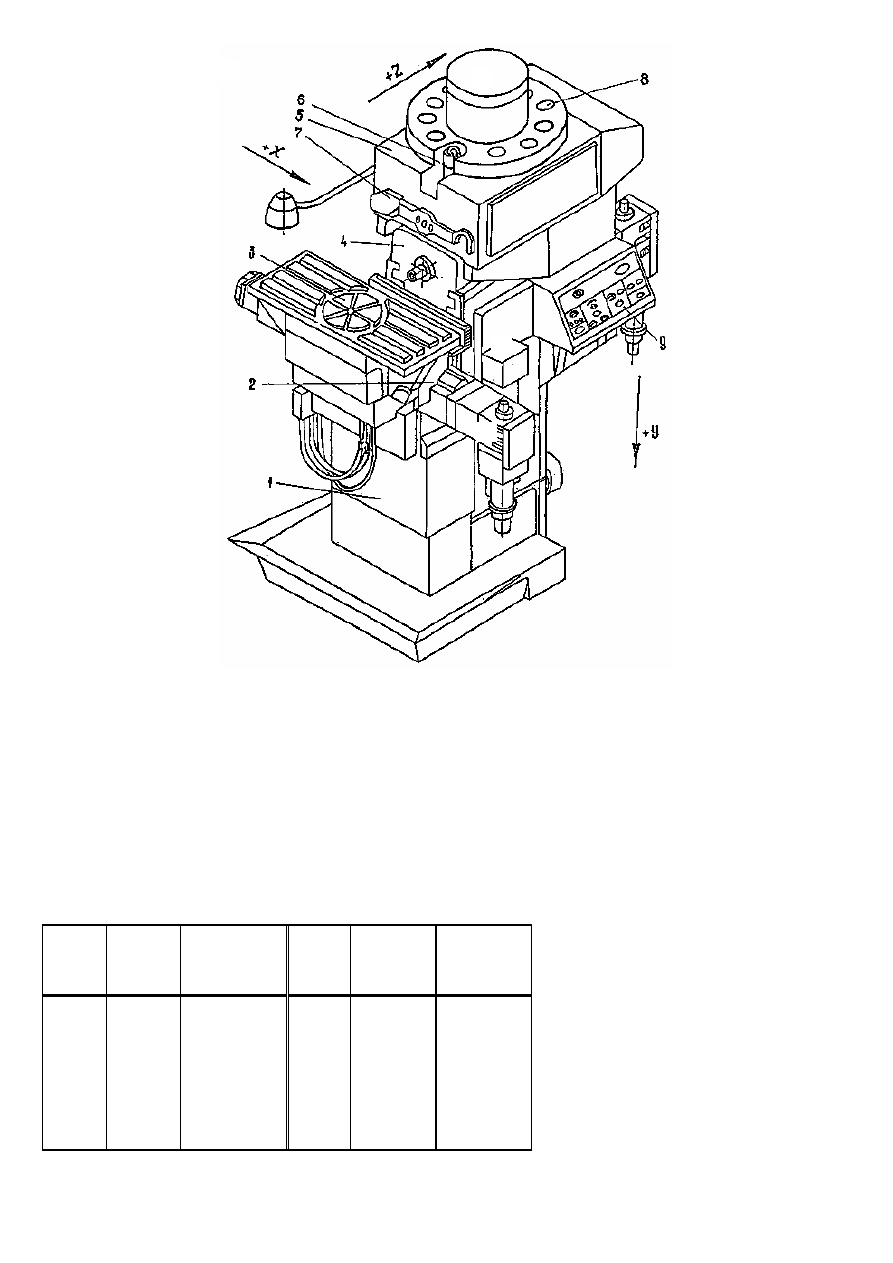

Рис. 13.4   Многоцелевой станок МС12-2505. Направление координат станка


отсчитываемая от абсолютного нуля. Для отмены команды G53 в следующем кадре обязательно запи-
сывается команда G40 и затем все другие команды.

7.10   Размер перемещения по осям X, Y, Z. По оси X горизонтальное и по оси Y вертикальное пере-

мещение осуществляет стол станка. По оси Z перемещение осуществляет шпиндельная головка  с  инст-
рументом. Вели-



13.9   Кодовое обозначение частоты вращения шпинделя



№ п/п

Код

ступе-

ни

Частота

вращения,

мин

№ п/п

Код

ступени

Частота

вра-

щения?

мин

1
2
3
4
5
6
7

S00
S33
S36
S39
S42
S45
S48

0

45
63
90

125
180
250

8
9

10
11
12
13



S51
S54
S57
S60
S63
S66

355
500
710

1000
1400
2000

1

2

3

4

8

6

7

5

9

+Z

+X

+Y





чина перемещения по оси Z определяется размером R и величиной координаты Z со знаком <->, если
движение шпинделя происходит на деталь, со знаком <+>, при противоположном движении шпиндель-
ной головки.
Направление координат станка: ось Z всегда параллельна оси шпинделя и ее положительное направле-

ние – от

стола

станка

к

инструменту;

ось X всегда горизонтальна и перпендикулярна оси Z.

Положительное направление оси X – влево, если смотреть на деталь со стороны шпинделя (вдоль

его оси); ось Y – перпендикулярна плоскости X и ее положительное направление – вниз (перемещение
стола из крайнего верхнего положения в крайнее нижнее положение).

Для угловой координаты B положительным направлением считается вращение по часовой стрелке,

если смотреть вдоль положительного направления оси Y (рис. 13.4).
7.11   Порядок записи информации в кадре.

В управляющей программе рекомендуется записывать информацию в следующем порядке:
Начало программы ..........................………………………………….  %
Номер кадра № ………………………………………………  000 ... 999
Выбор знака коррекции

по радиусу инструмента G …………………...……….  40, 45 ... 53

Выбор режима позиционирования G ………………………  60 ... 69
Выбор автоматического цикла G …………………………...  80 ... 99
Размер перемещения по осям X, Y, Z  …………..

± (0000,00 ... 1888,99)

Размер перемещения по оси Z  (в автоциклах) К

± (0000,00 ... 1999,99)

Скорость подачи F …………………………………………..  00 ... 99
Частота вращения шпинделя S ……………………………..   00 ... 99
Номер инструмента T ……………………………………….   00 ... 99
Вспомогательная функция M ………………………………   00 ... 99
Конец кадра ПС …………………………………………………...       –


Пример записи кадра: N004 G-81 Z-005500 F42 S53 M08 ПС, где N004 – слово  «Номер  кадра»; G-81 –

слово  «Подготовительная  команда – автоматический  цикл  сверления»; Z-005500 – «Глубина  от-
верстия 55 мм»; F-42 –«Подача – скорость подачи 44 мм/мин, 42 ступень»; S53 – «Частота враще-
ния  шпинделя, 53 ступень»;  МО8 – слово – «Вспомогательная  команда», «Включение  охлажде-
ния»; ПС-символ «Конец кадра».

7.12   Размещение детали на столе станка. Установка нуля отсчета.

Устанавливать  деталь  на  столе  станка  следует  так,  чтобы  все  обрабатываемые  отверстия  и  плоскости

лежали в рабочей зоне станка. Определение рабочей зоны на станке в литературе [6].

Автоматическое управление перемещениями исполнительных органов станка возможно, если изме-

рительная  система  станка  (система  координат  станка)  согласована  с  системой  координат  детали.  Это
согласование осуществляется с помощью органов установки начала отсчета (нуля отсчета), предусмот-
ренных в системе для всех координат. За абсолютный нуль отсчета принимается: по оси Х – крайнее ле-
вое  (если  смотреть  на  шпиндель  спереди)  положение  стола  плюс 100 мм;  по  оси  Y – крайнее  верх-
нее

положение

стола

плюс 100 мм;

по

оси

Z – точка

на

расстоянии

200

мм

от

центра

стола

в

сторону,

противоположную

шпиндельной

голов-

ке [6].
7.13   Последовательность программирования включает этапы:

1

Подготовка чертежа детали;

2

Размещение детали на столе;

3

Разработка технологии;

4

Выбор и размещение инструментов в инструментальном магазине и определение его длины;

5

Определение межоперационных припусков и режимов резания;

6

Составление карты кодирования информации (ф. 5 и 5а).



Исходная  информация  в  закодированном  виде  записывается  на  перфоленте.  Пример  записи  кадра

программы приведен на рис. 13.3.
Оборудование, приборы, инструмент


Для проведения лабораторной работы используется многоцелевой станок с автоматической сменой

инструмента и программным управлением модели MCI2-250M.

Станок MCI2-250M предназначен для выполнения разнообразных работ: сверления, зенкерования,

развертывания, нарезания резьб, производства расточных и фрезерных работ по обработке прямоуголь-
ных контуров последовательно несколькими инструментами в автоматическом цикле. Станок (рис. 13.4)
состоит  из  следующих  основных  узлов  и  механизмов:  станины – 1;  суппорта – 2;  стола  подьемно-
поворотного – 3; головки шпиндельной – 4; механизма смены инструмента – 5; кантователя – 6; мани-
пулятора – 7; магазина инструментов – 8; пульта управления – 9.

Краткая техническая характеристика станка

1

Диаметр планшайбы поворотного стола, мм – 250.

2

Количество фиксированных позиций поворотного стола – 24.

3

Координатные перемещения: салазок Х, мм – 250; суппорта Y, мм – 280; шпиндельной головки Z,

мм – 200.

4

Расстояние от оси шпинделя до плоскости поворотного стола, мм:

наименьшее – 6 0;
наибольшее – 340.

5

Количество инструментов в молотке – 20.

6

Частота вращения шпинделя, об/мин – 45, 63, 90, 125, 180, 250, 355, 500, 710, 1000, 1400, 2000.

7

Скорости рабочих подач, мм/мин – 10, 16, 25, 40, 63, 100, 160, 250, 400, 130.

8

Дискретность отклонения координат Х, Y, Z, мм – 001.

9

Наибольший диаметр сверления, мм – 12.

10

Наибольший диаметр расстачиваемого отверстия, мм – 60.

На рис. 13.5 представлен пульт управления станком. Пульт управления смонтирован на панели 1, на

которой  размещены  органы  управления.  Кнопки  2  и  3  служат  для  включения  и  отключения  СОЖ;
кнопки  16  и  17 – для  управления  кантователем  в  ручном  режиме;  кнопка  6  «Стоп»  для  отключения
станка от сети; переключатель 4 – для выбора координаты перемещений подвижных органов: Х – салаз-
ки, Y – суппорт, Z – шпиндельная головка; ручка 14 служит для выбора скорости подвижных органов по
координатам перемещения Х, Y, Z; кнопки 13, 15 служат для выбора направления перемещения подвиж-
ных органов по осям X, Y, Z; кнопки 10, 11, 12 служат для пуска и останова шпинделя. Движение «вле-
во» – вращение по часовой стрелке; «вправо» против часовой стрелки, если смотреть с перед-



 1             2         3         4                5       10           6           7

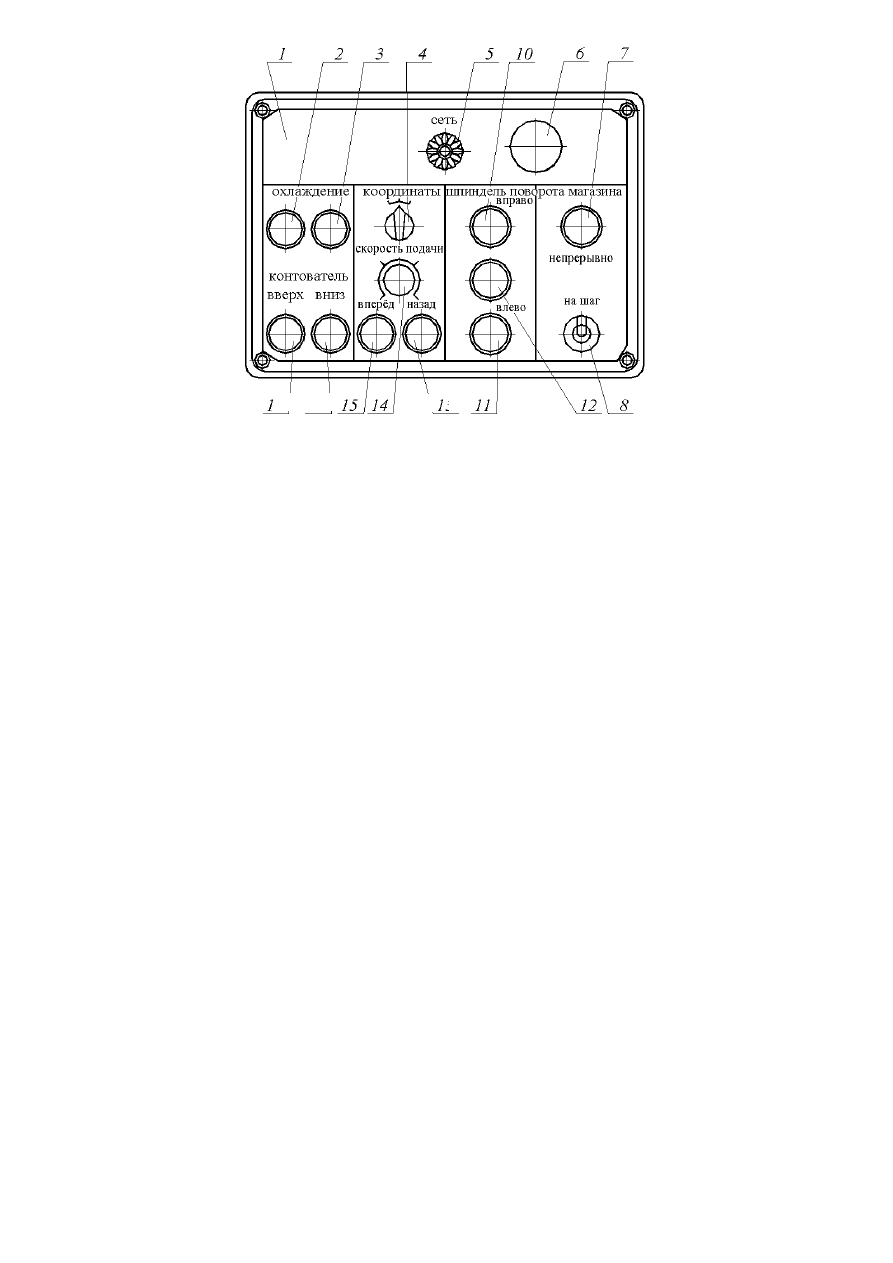

Рис. 13.5   Пульт управления ручным режимом работы станка


него конца шпинделя; кнопка 7 служит для поворота магазина, т.е. для выбора нужного инструменталь-
ного гнезда; тумблер 8 служит для выбора режима поворота магазина. Режим «Непрерывно» осуществ-
ляется постоянным нажатием кнопки 7, «На шаг» – кратковременным.
Установочное приспособление для закрепления заготовки «Корпус» представлена на рис. 13.6.

Приспособление состоит из корпуса 1, цанги 2, стойки 3 и основания 4. Установка приспособления

на столе станка осуществляется с помощью пальца 12 и болтов 5, 8. Разжатие цанги выполняют затяги-
ванием гайки 9 через шайбу 11. Для соединения стойки с основанием используют винты 7.



Порядок выполнения работы



1

Ознакомиться с методическими указаниями; техникой безопасности, оборудованием, приборами,

инструментами, содержанием отчета.

 16

 17   15   14

13   11

12

 8
